후판
교량, 파이프라인, 석유 굴착 장치 등에 사용되는 제품은 모두 후판 공장에서 생산되는 데, 그 두께가 매우 두껍기 때문에 동위원소와 X선 장비를 사용함에 있어 매우 까다롭습니다.

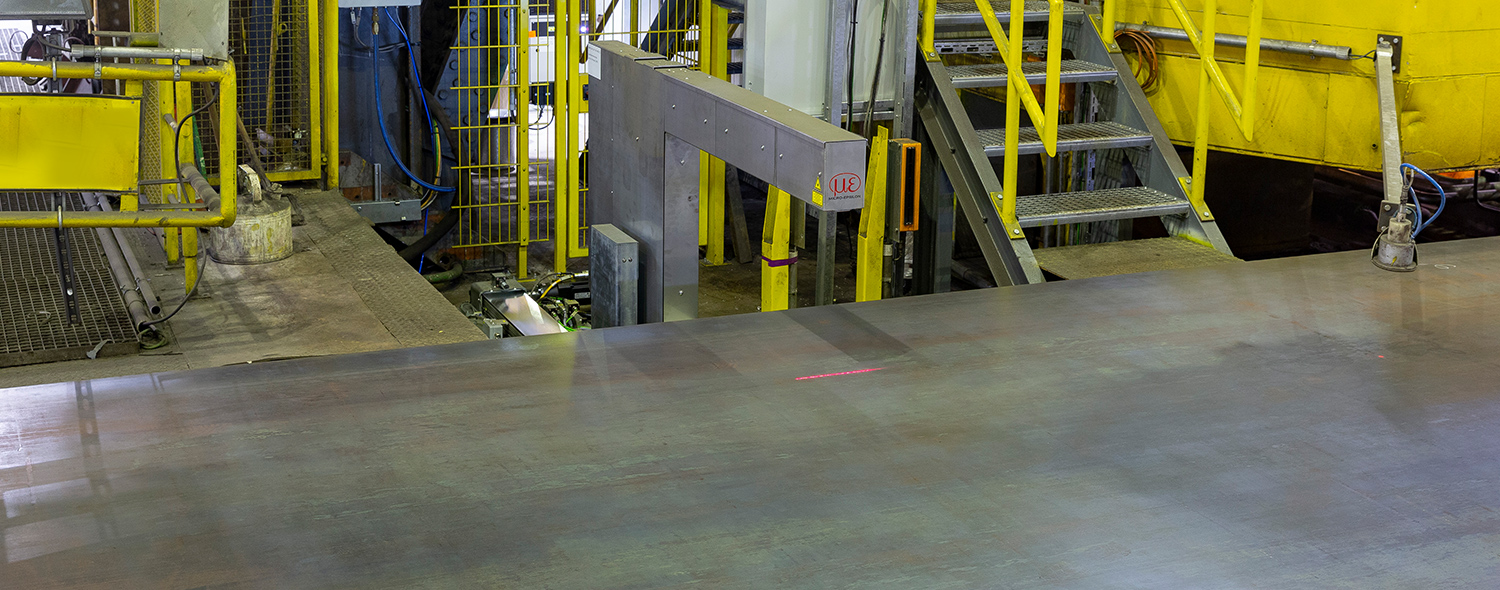

thicknessCONTROL 시스템은 특수한 센서 기술을 탑재하고 있으며 고온 및 저온 환경에서 400 mm 이상의 두께를 지닌 시트와 슬래브를 정밀하게 측정할 수 있습니다. 본 시스템은 압연기 제어나 품질 관리를 위해 4단 압연기 이후에 사용되는 데, 이는 해당 시점에는 대상체의 두께가 더 이상 변경되지 않기 때문입니다. 해당 단계에서는 보통 가역식 압연기가 사용되며, 단일 C 프레임 측정 시스템이 중심부의 두께를 측정합니다. 만일 방향을 전환하기 위해 플레이트가 정지할 경우, 너비와 두께 프로파일 역시 측정할 수 있습니다.
그 밖에도 thicknessCONTROL 8202와 9202 시스템은 전단 라인의 최종 품질 보증 단계에 사용되기도 합니다.

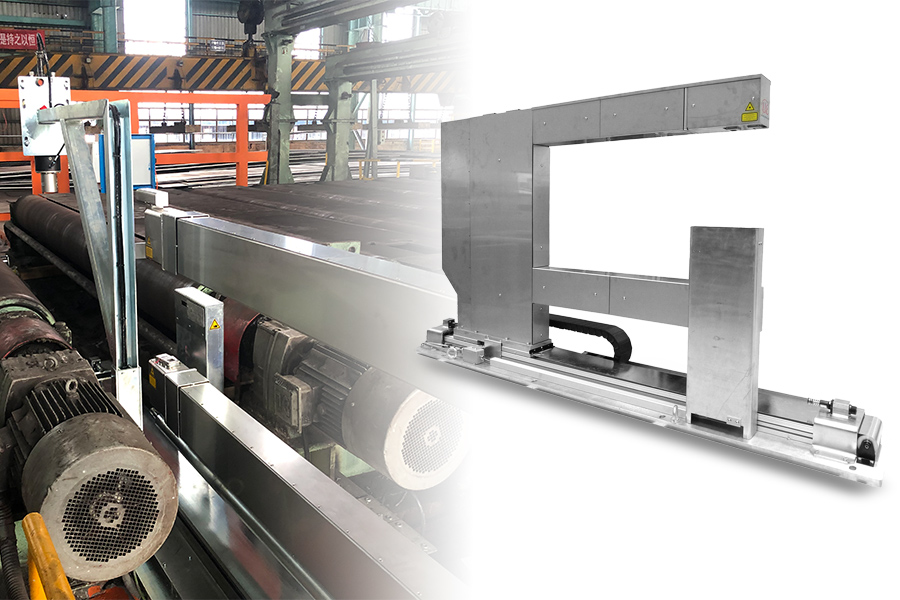

C 프레임 시스템 thicknessCONTROL MTS 9202.LLT를 이용해 전단 라인 내 두께, 너비 & 길이 측정
정밀도를 충족시키기 위해 너비가 넓은 경우 (1,000 mm), thicknessCONTROL MTS 9202 / 8202 시리즈의 C 프레임을 강철 소재로 제작할 수 있습니다. 그리고 이를 통해 후판 제품의 너비가 넓은 경우 사용 가능합니다.
- 붉게 빛나거나 혹은 빛나지 않는 대상체에 블루 또는 레드 레이저 라인 적용 가능
- 레이저 라인의 우수한 측면 분해능으로 인해 엣지를 정밀하게 감지하여 너비 측정
- 비접촉식 길이 측정 장치의 손쉬운 통합
- 휴먼 머신 인터페이스 (HMI, Human-Machine Interface)에서 여러 측정 시스템 조작 가능
