컬러 센서 시스템을 이용한 재질, 표면, 투명도, 광택 측정

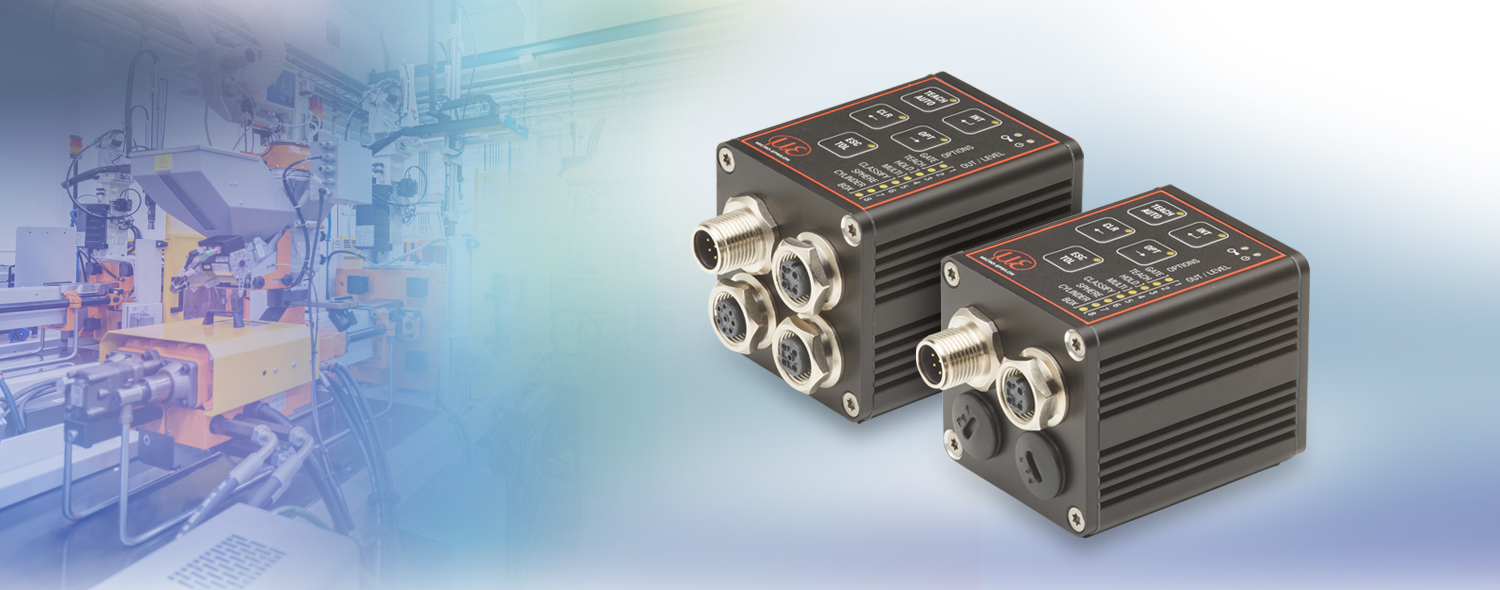

colorSENSOR CFO는 산업용 측정 작업에서 컬러를 정확하게 측정하기 위해 새롭게 고안된 컨트롤러입니다. CFO 시리즈는 우수한 컬러 감지 기능과 더불어 최신형 인터페이스와 직관적인 작동법이 강점인 제품입니다. 컨트롤러는 광화이버 케이블이 내장된 CFS 센서와 연결되며 여러 다른 측정 작업에 사용됩니다. colorSENSOR CFO는 차량용 헤드레스트와 같은 차량 내부 부품의 색상을 식별하는데 사용되거나 패키징 제어 공정을 비롯한 마개, 뚜껑, 라벨의 색상을 분류하는 작업에도 사용됩니다.
특징
- 최대 30 kHz의 빠른 측정 속도로 동적인 공정에 사용 가능
- 최대 500 Hz로 측정값 (Lab / XYZ)고속 출력
- 다양한 테스트 조건을 지원하는 대용량 컬러 메모리
- ΔE ≤ 0.3의 우수한 정확도로 고정밀 측정
- 색 영역: XYZ, xyY, L*a*b*, L*u*v* 또는 u'v'L*
- 광원: 백색 LED
- Ethernet, RS232 프로세스 인터페이스, CFO200용 추가 USB 포트
- CFO100 & CFO200용 옵션 (100): Modbus (TCP/RTU) + Gateway: PROFINET, Ethernet/IP, EtherCAT
- 견고한 알루미늄 하우징
- IP65 보호 등급
- 고객별 맞춤 캘리브레이션
- 웹 인터페이스를 통한 손쉬운 사용

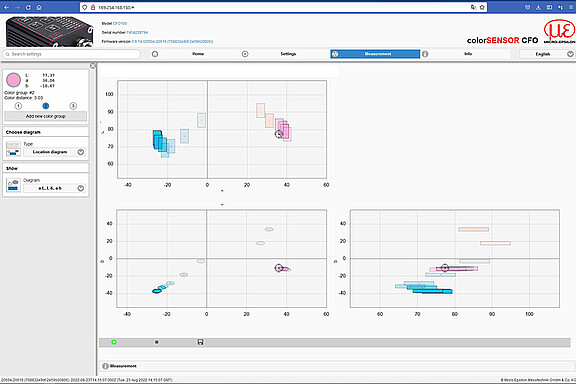

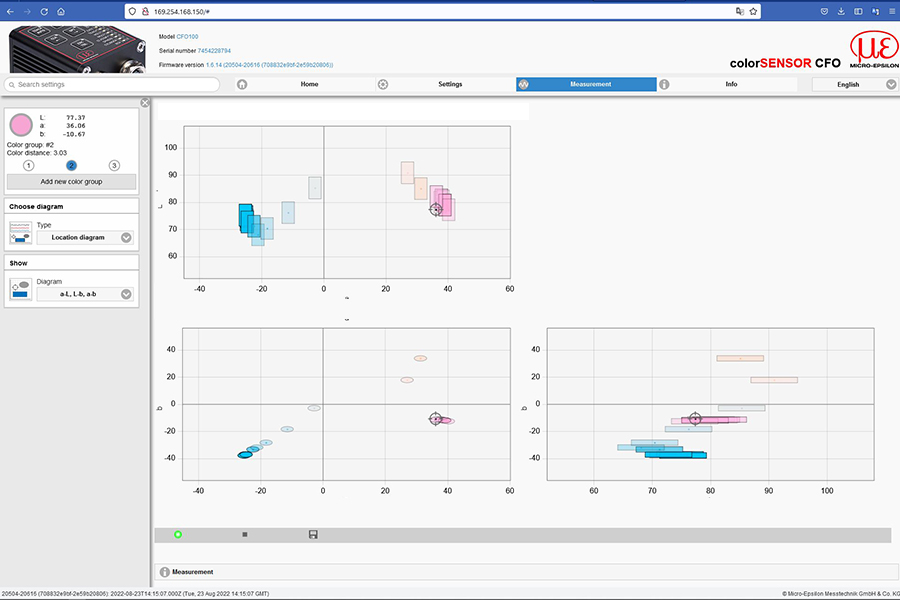

높은 정밀도를 이용해 미세한 색차를 구분
고성능의 CFO 컨트롤러를 이용해 미세한 색차를 식별할 수 있습니다. 강력한 광원과 더불어 광화이버 센서의 결합으로 어두운 표면은 물론 반짝이거나 반사되는 재질의 금속과 더불어 구조화된 표면의 금속에서도 색상을 판별할 수 있습니다.

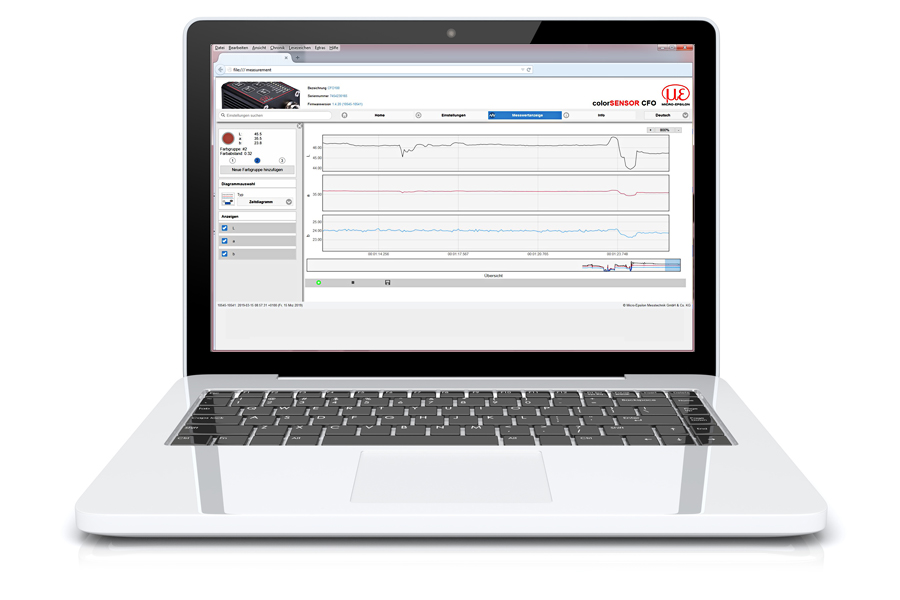

웹 인터페이스를 이용한 손쉬운 사용
내장된 직관적인 인터페이스를 이용해 CFO 시스템의 설정을 간소화 할 수 있습니다. 센서는 Ethernet 인터페이스를 통해 PC와 연결되고 웹 인터페이스는 측정값 표시와 더불어 노출 및 측정 주파수 등을 설정할 수 있는 기능을 제공합니다. 더불어 센서는 다양한 컬러 그룹과 각 컬러에 대한 허용 오차 범위를 고려하여 조정될 수 있습니다.

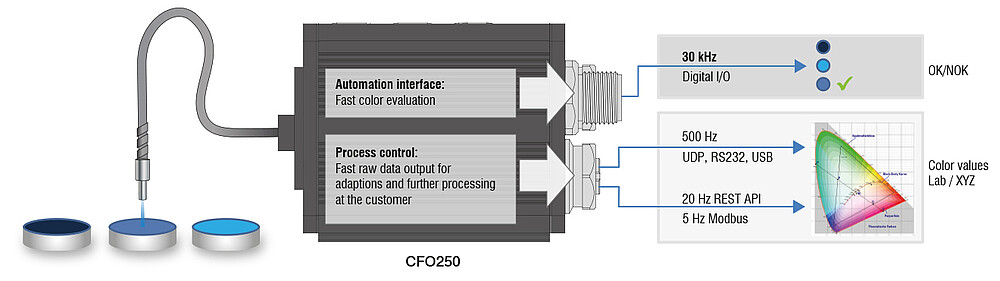

측정값의 고속 출력
colorSENSOR CFO는 최대 30 kHz로 티치인된 컬러 값에 대한 내부 평가 과정을 거치며 디지털 스위칭 신호를 통해 출력값을 내보냅니다. 더불어 로우 데이터 (Raw data)를 UDP, RS232, 또는 USB 인터페이스를 통해 최대 500 Hz의 속도로 PLC나 기계 시스템에 직접 Lab나 XYZ 형식으로 전송할 수 있는 데 이는 연속적으로, 혹은 사용자의 필요가 있을 시에만 수행할 수 있습니다. 또한 해당 엣지나 레벨 트리거를 통해 측정값이 출력되는 주기나 개수를 설정할 수 있습니다.

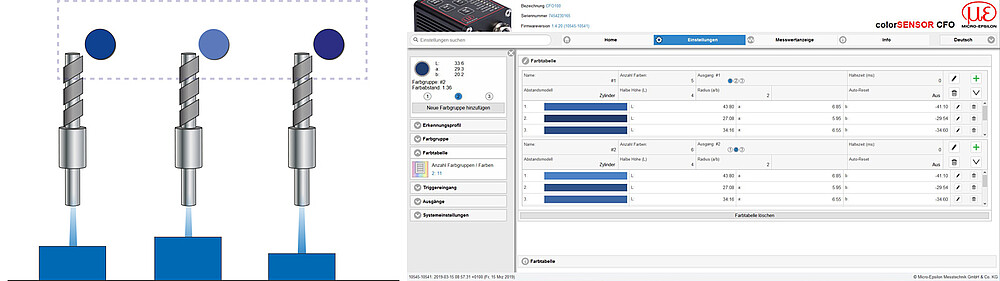

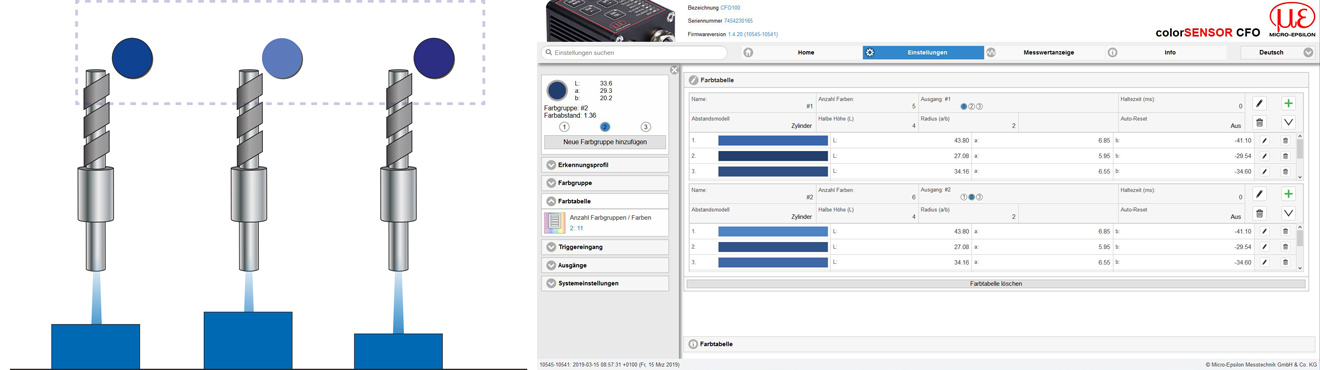

강력한 멀티 티치 기능
멀티 티치 기능을 이용해 형상에 따른 색상의 변화를 하나의 컬러 그룹으로 티칭할 수 있습니다. 그 밖에도 센서와 측정 타겟 간의 거리에 따라 색상이 다르게 감지되기 때문에 이 같은 색상의 변화를 컬러 그룹으로 쉽게 티칭할 수 있습니다. 또한 다양한 음영에 따라 컬러 그룹을 개별적으로 생성할 수 있습니다.
고객별 맞춤 캘리브레이션
검출 성능을 향상시키고, 여러 센서에서 측정된 값 간의 편차를 최소화하기 위해 고객은 colorSENSOR CFO200에 대해 맞춤 캘리브레이션을 요구하는 경우가 있습니다. 그리고 이를 위해 센서와 컨트롤러는 측정 작업에서 필요한 고객별 레퍼런스 타겟에 맞게 캘리브레이션됩니다. 따라서 개별 시스템 간에 Delta E < 1의 측정값 편차를 얻을 수 있습니다. 또한 캘리브레이션으로 인해 센서를 자유롭게 교체할 수 있고 아주 유사한 Lab 값으로 색상을 측정할 수 있습니다.
