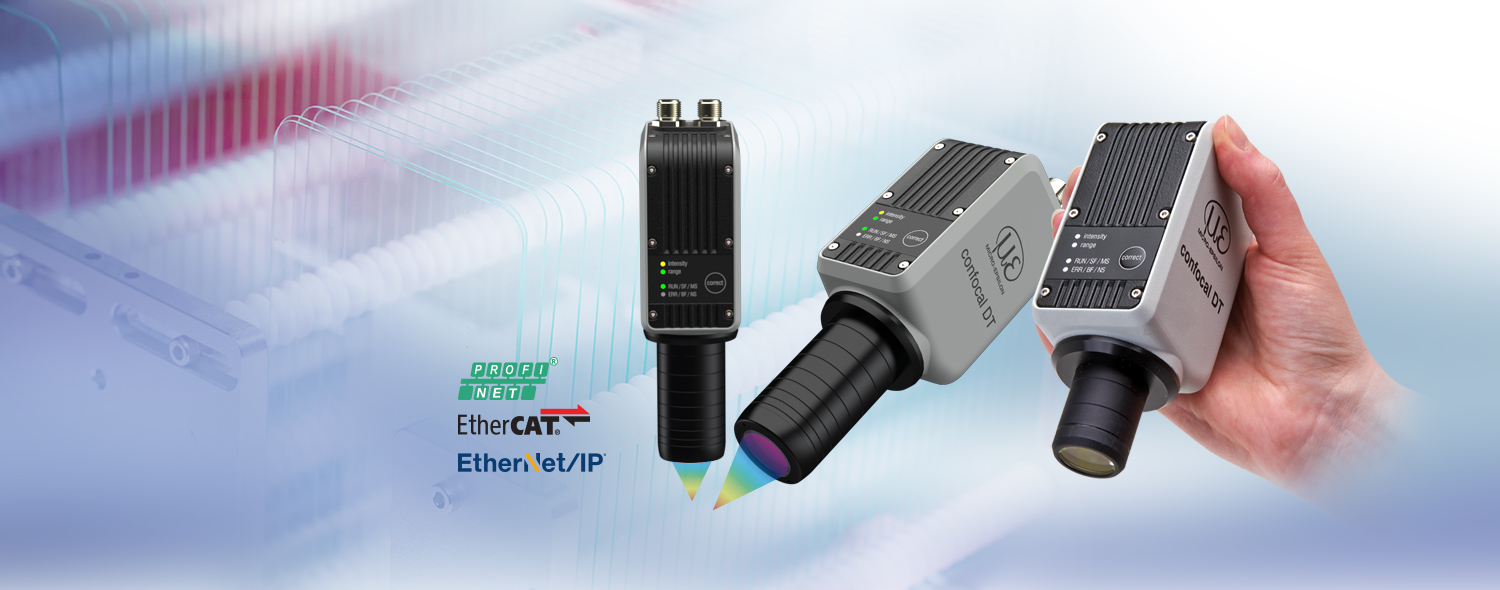

confocalDT IFD2410/2415

내장형 컨트롤러 및 산업용 Ethernet

색수차 (Chromatic)원리를 이용한 차세대 공초점변위센서

confocalDT IFD2415와 IFD2410은 컨트롤러가 내장되어 있는 강력한 공초점변위센서입니다. 공간 절약형 타입의 IP65 등급 하우징은 광화이버 케이블을 필요로 하지 않기 때문에 설비와 기계에 빠르게 설치할 수 있습니다. 또한 IFD2410과 2415는 양산 공정에 활용되는 데 있어 거리와 두께를 고정밀하게 측정합니다. 그 밖에도 IFD2415는 최대 5개 레이어의 두께를 측정하기 위해 투명체와 함께 사용될 수 있습니다. CCD 라인의 활성화된 노출 시간 조절 기능을 통해 최대 25 kHz의 동적인 공정에서도 역시 다양한 표면을 빠르고 안정적으로 측정합니다. 또한 해당 측정 시스템은 높은 인텐시티를 특징으로 하기 때문에 어두운 표면에서도 빠르고 안정적인 측정을 실행할 수 있습니다.

logo

특징

  1. 측정 범위 (mm): 1 | 3 | 6 | 10
  2. 최대 25 kHz까지 조정 가능한 측정 속도
  3. 분해능 8 nm ~
  4. 직선성 0.25 µm ~
  5. 최대 5개 레이어의 정밀한 거리 및 두께 측정
  6. 올인원 (All-in-one): 센서와 컨트롤러가 하나의 컴팩트한 하우징에 내장
  7. 별도 광화이버 케이블이 필요하지 않아 설치가 용이
  8. 견고한 IP65 알루미늄 하우징
  9. 산업용 Ethernet을 활용한 PLC 직접 연결
  10. 양산용으로 적합
[]
문의하기
Micro-Epsilon Korea Ltd.
Logo Micro-Epsilon
문의 양식
Your request for: {product}
스팸 방지를 위해 아래의 문자를 정확히 기재 부탁 드립니다.
captcha
* 필수 항목
당사는 개인 정보 보호를 최우선으로 생각합니다. 자세한 내용은 개인정보처리방침 을 참고하시기 바랍니다.

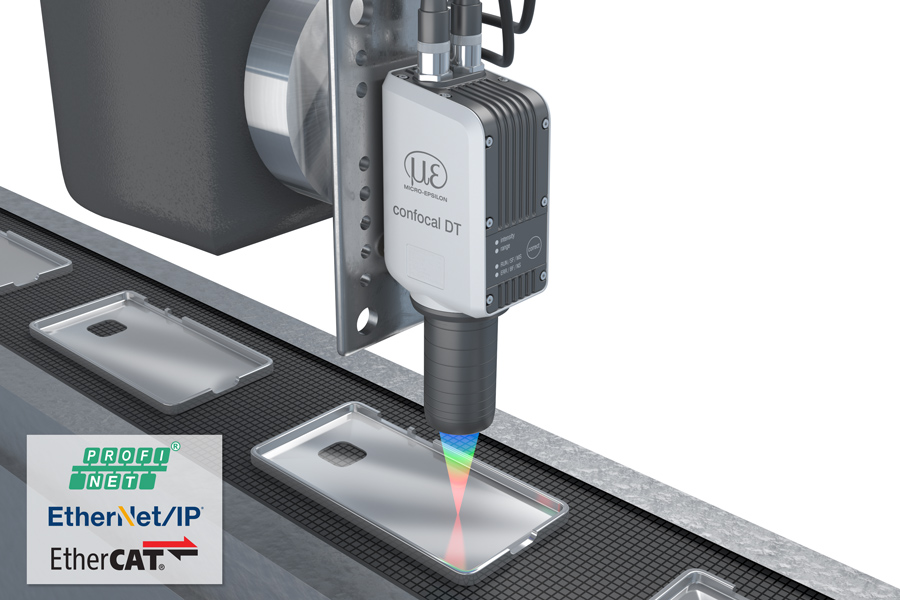

내장형 산업용 Ethernet 인터페이스 신규 제공

내장형 산업용 Ethernet 인터페이스 (EtherCAT)의 구비로 IFD2410 / 2415 센서는 추가 인터페이스 모듈 없이 직접 PLC에 연결할 수 있고, 사용자는 지체되는 시간 없이 실시간 데이터를 활용하고 설치 및 배선 작업을 줄일 수 있습니다. 특히 센서는 직관적인 웹 인터페이스를 통해 Ethernet 모드에서 파라미터를 설정할 수 있습니다. 또한 산업용 Ethernet을 이용해 PLC 환경에서 설정이 자동으로 적용되도록 하고 이를 통해 프로그래밍 시 시간 소모적인 설정 작업을 생략할 수 있게 됩니다.

산업용 양산 공정에 적합

센서의 구조가 매우 컴팩트하기에 양산 공정에 매우 적합합니다.

logo

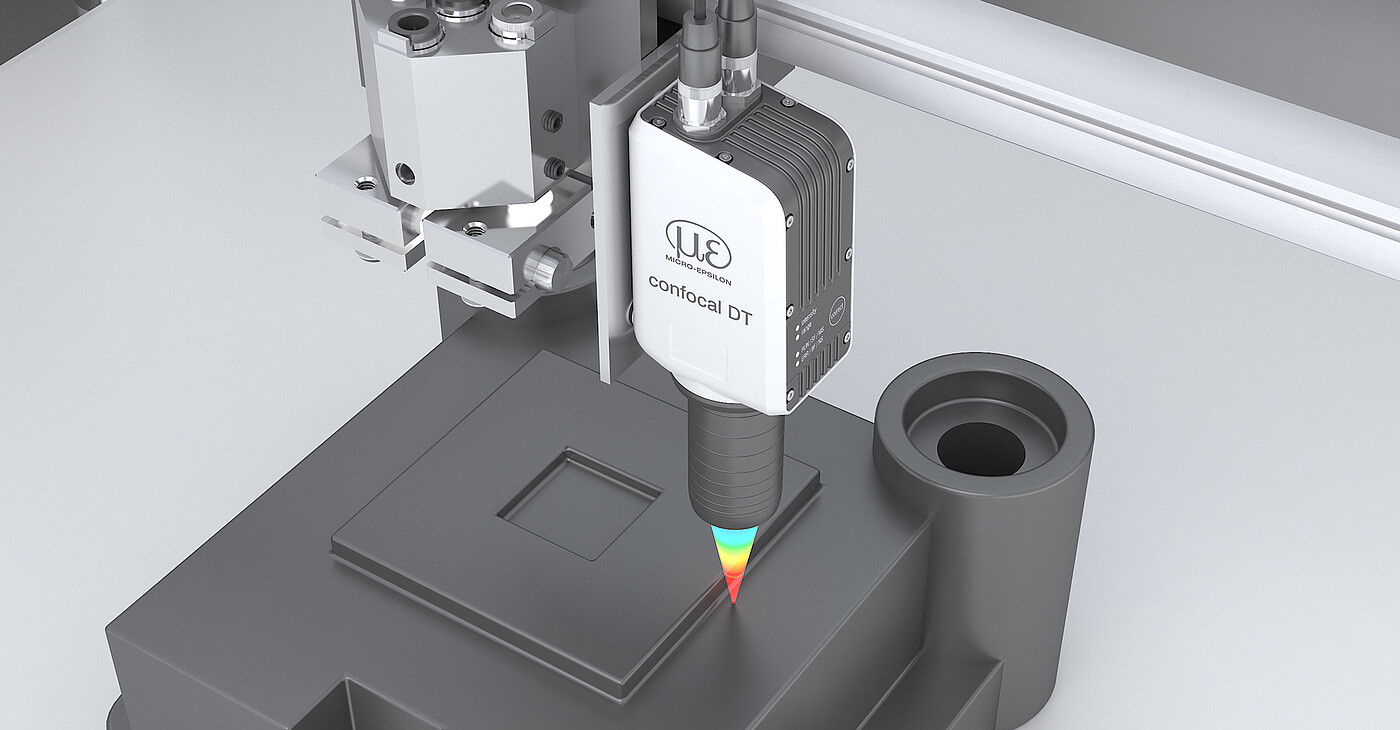

설비 및 기계에 손쉬운 설치

공간 절약형 타입의 IP65 등급 하우징은 광화이버 케이블을 필요로 하지 않기 때문에 설비와 기계에 빠르게 설치할 수 있습니다. 또한 센서와 컨트롤러가 하나의 하우징에 있는 구조로 매우 컴팩트하기 때문에 측정 신호는 컨트롤러로 직접 전송되고 평가됩니다. 센서는 컨트롤러 하우징에 있는 세 개의 나사홀이나 센서 헤드에 있는 회전식 클램프를 이용해 설치되며 그 밖에도 EtherCAT, 아날로그, 인코더, RS422과 같이 다양한 연결 옵션을 통해 기존 설비와 시스템에 쉽게 설치할 수 있습니다.

컨트롤러와 센서의 전체 설정은 비교적 사용하기 쉬운 웹 인터페이스를 통해 이루어집니다.

웹 인터페이스를 통한 손쉬운 사용

인터페이스가 사용자 친화적인 구성을 띄고 있는 이유로 설정 및 구성에 있어 그 어떤 추가적인 소프트웨어가 필요하지 않습니다. 특히 Ethernet을 통해 웹 인터페이스에 액세스 가능하며 해당 웹 인터페이스는 여러 다른 설정 및 구성 옵션을 지원합니다. 또한 재질과 관련한 정보는 데이터베이스에 저장되며 데이터베이스는 자유롭게 확장 가능합니다.

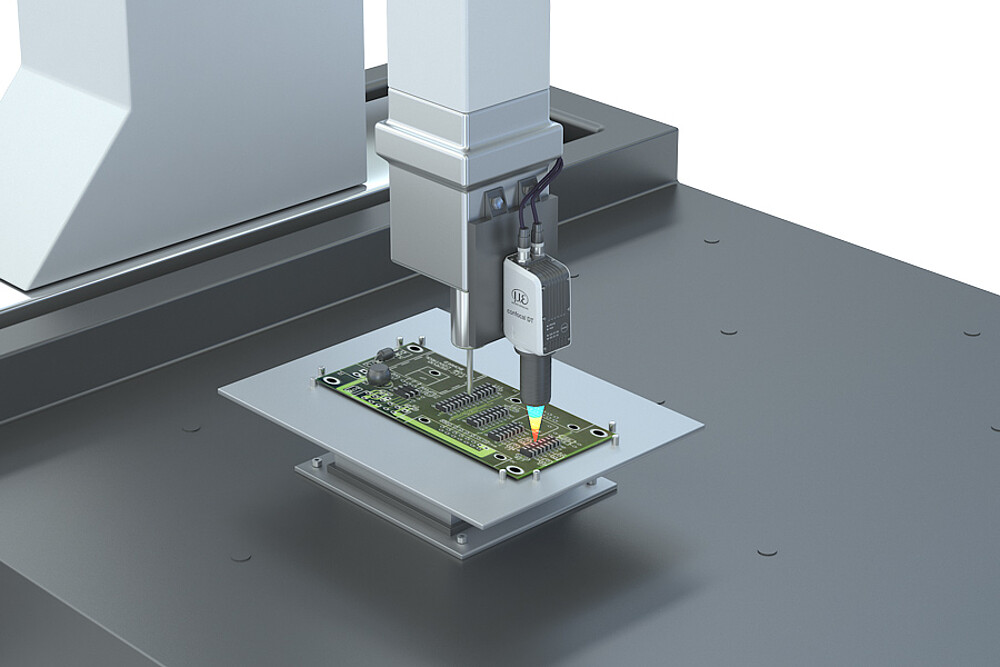

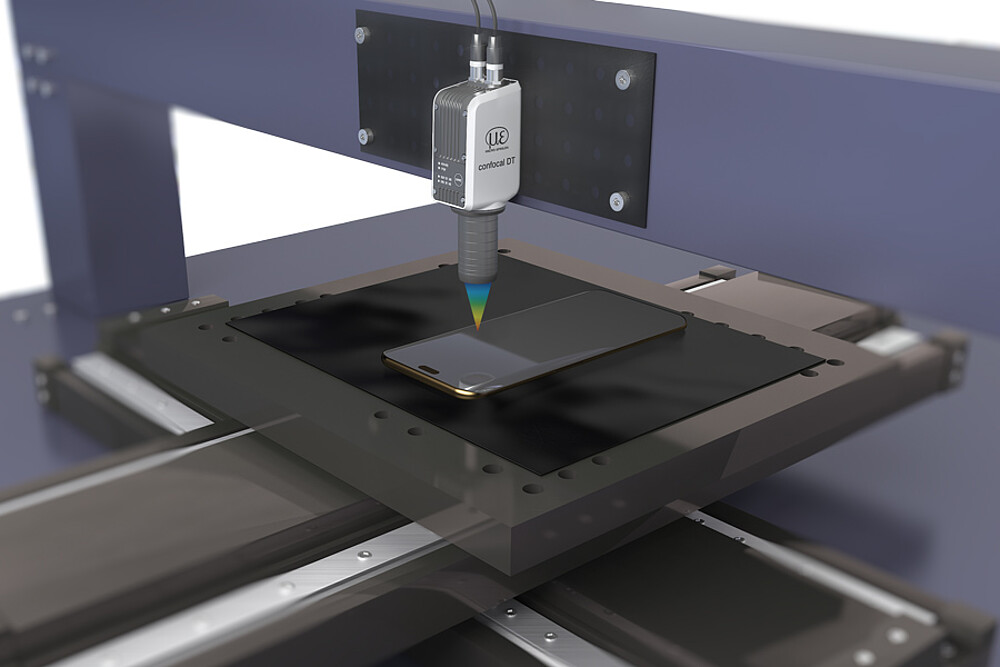

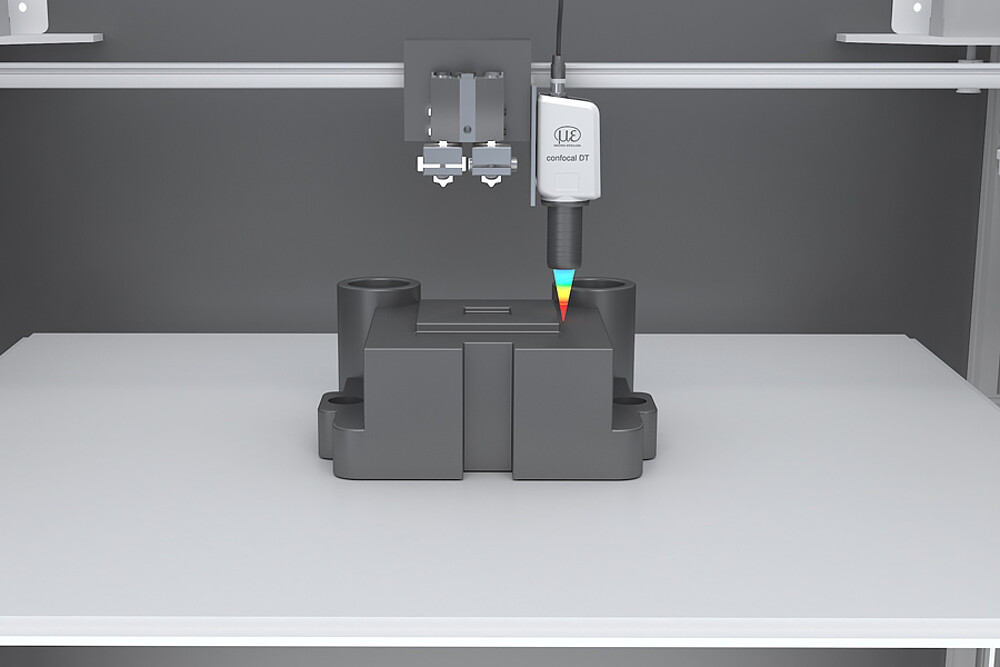

적용사례
