금속체 및 거친 표면의 측정을 위한 레이저변위센서

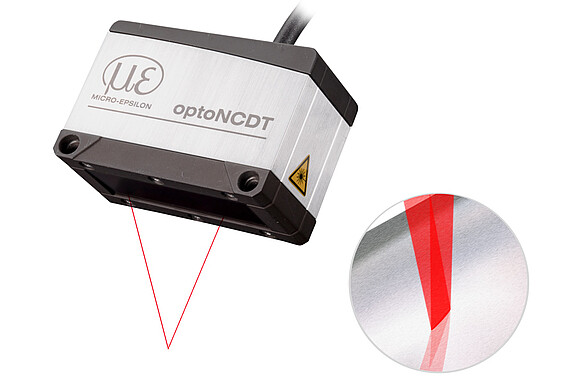

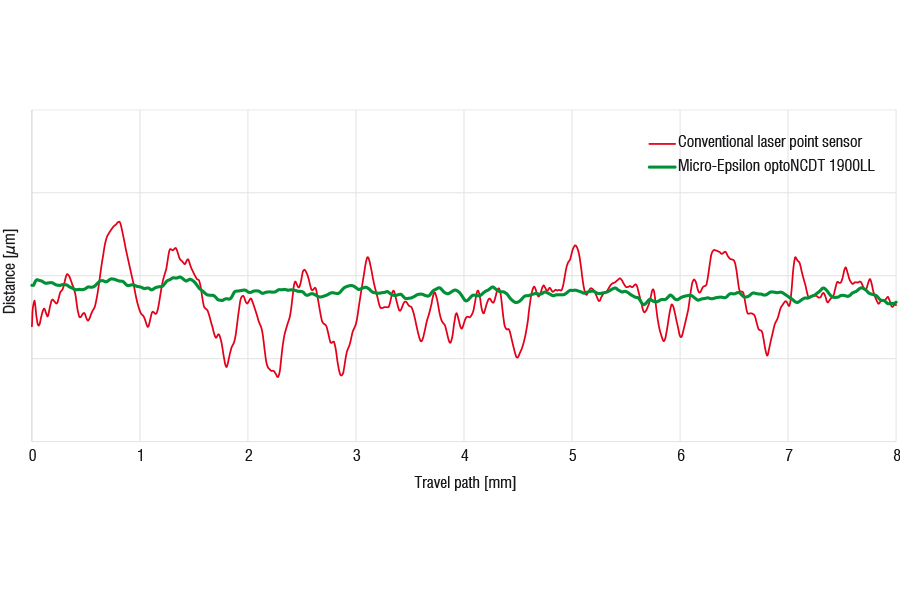

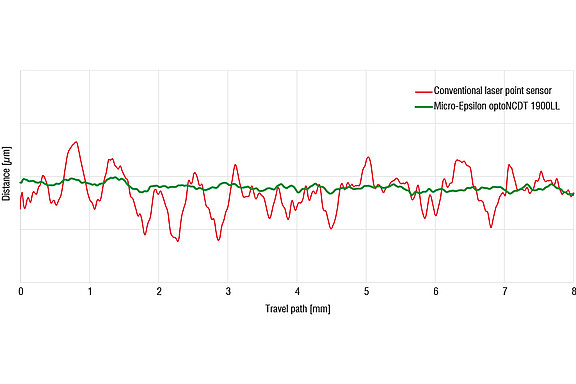

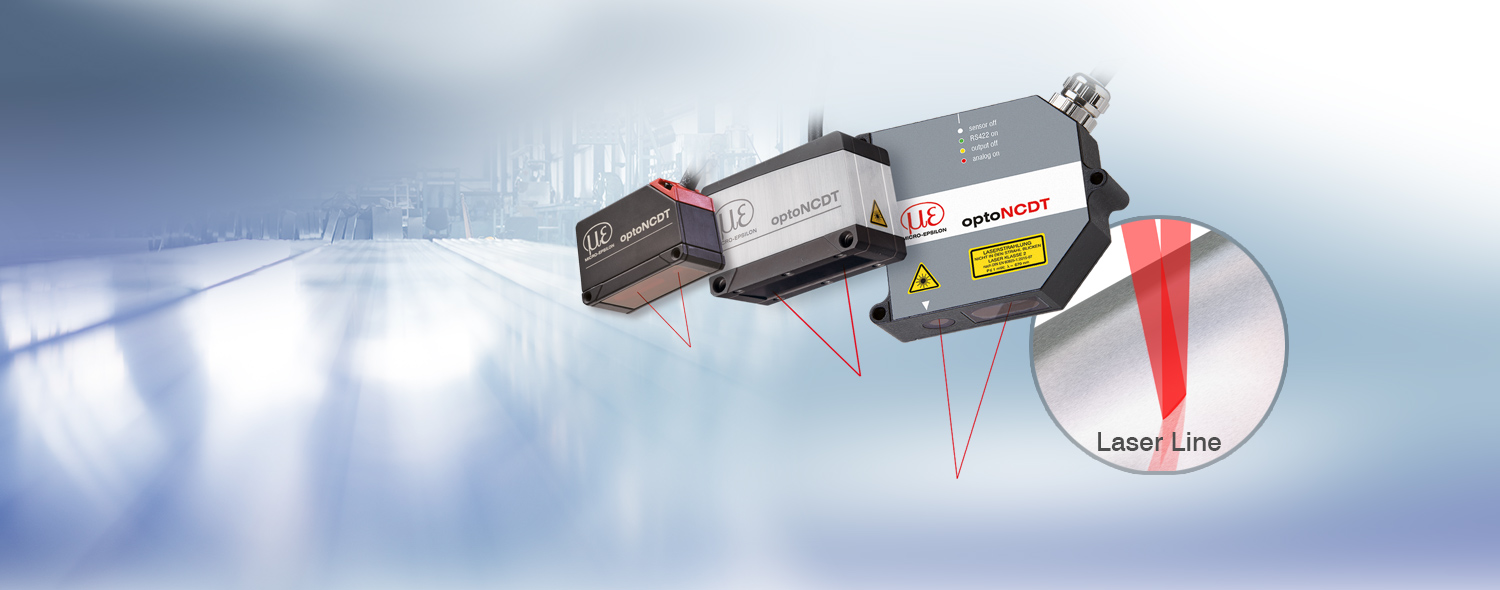

optoNCDT LL 레이저변위센서는 짧은 "레이저 라인 (Laser Line, LL)"을 연상시키는 수 밀리미터에 불과한 폭의 타원형 스폿을 생성합니다. 이들 타원형 스폿은 불균일한 표면 구조와 특히 금속 표면에서 발생하는 "반점" 패턴을 보정합니다. 특히 특수 소프트웨어 알고리즘과 함께 사용되어 표면의 거칠기, 결함, 움폭 패인 자국, 홀을 필터링 하는 데, 이를 통해 안정적이고 정확한 측정 결과를 도출할 수 있습니다.
인터페이스 및 신호 처리 장치

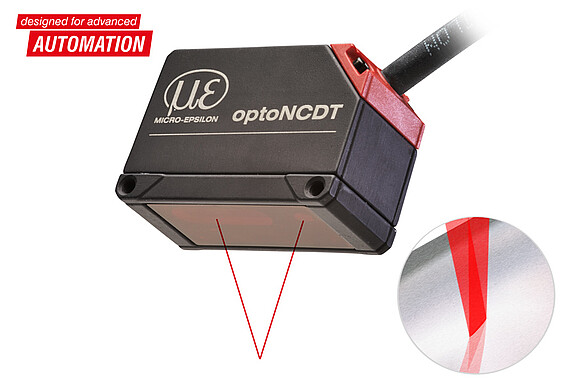

특징
-
특수 렌즈와 타원형 스폿 (소형 레이저 라인)이 적용된 레이저변위센서
-
금속 및 구조화된 표면의 고정밀 측정
-
액티브 표면 보정 (ASC, Active Surface Compensation)기능을 이용해 변화하는 표면을 측정
-
내장형 컨트롤러
-
측정 범위 (mm): 10 | 25 | 50
-
직선성 8 µm ~
-
최대 8 kHz까지 조정 가능한 측정 속도
-
디지털 인터페이스 (내장형): RS422 (16 bit)
-
디지털 인터페이스 (옵션: 인터페이스 모듈을 통한 연결): PROFINET, EtherNet/IP, EtherCAT
-
확장 가능한 아날로그 출력
특징
-
특수 렌즈와 타원형 스폿 (소형 레이저 라인)이 적용된 레이저변위센서
-
레이저 빔이 투과하는 금속 또는 구조화된 표면의 측정, 이동 중이거나 정지 상태인 타겟의 거리 측정에 적합
-
내장형 컨트롤러로 컴팩트한 구조
-
주변 광에 대한 우수한 내성
-
측정 범위 (mm): 2 | 6 | 10 | 25 | 50
-
직선성 1 µm ~
-
반복성 0.1 µm
-
최대 10 kHz까지 조정 가능한 측정 속도
-
인터페이스: 아날로그 출력, RS422, PROFINET, Ethernet/IP, EtherCAT
-
고급 실시간 표면 보정 기술 (Advanced Real-Time-Surface-Compensation, A-RTSC)을 이용해 변화하는 표면에 빠르게 적용 가능
다운로드
- Data sheet optoNCDT 1900LL (pdf, 2.47 MB)
- Data sheet optoNCDT 1900LL with Industrial Ethernet interface (pdf, 2.78 MB)
- Setup Guide optoNCDT 1900 / 1900LL (pdf, 2.27 MB)
- Setup Guide optoNCDT 1900-Industrial Ethernet (pdf, 1.36 MB)
- Operating Instructions optoNCDT 1900 (pdf, 8.42 MB)
- Operating Instructions optoNCDT 1900-EtherCAT (pdf, 5.22 MB)
- Operating Instructions optoNCDT 1900 EtherNet/IP (pdf, 5.38 MB)
- Operating Instructions optoNCDT 1900 PROFINET (pdf, 5.89 MB)
- Setup Guide Protective Film optoNCDT 1900 (pdf, 662.70 KB)
- CAD file 3D-model optoNCDT ILD1900 (zip, 19.65 MB)
- Electronic Data Sheet file optoNCDT 1900 (zip, 4.98 KB)
- Firmware update ILD1900 V18.0 (U_18.0-97) (zip, 2.32 MB)
- Firmware update for ILD1900-EtherCAT V1 (U-ECAT_20.02-107) (zip, 2.99 MB)
- ESI Device Description for ILD1900-EtherCAT (zip, 7.70 KB)
- Firmware update for ILD1900-EtherNet/IP V1 (U-ENIP_14.0-14.0-85) (zip, 3.58 MB)
- ESD Device Description for ILD1900-EtherNet/IP (zip, 5.05 KB)
- Firmware update for optoNCDT 1900-PROFINET sensors (zip, 3.61 MB)
- sensorTOOL V2.0.1 (exe, 17.57 MB)
- MEDAQLib V5.2.1 (zip, 22.66 MB)

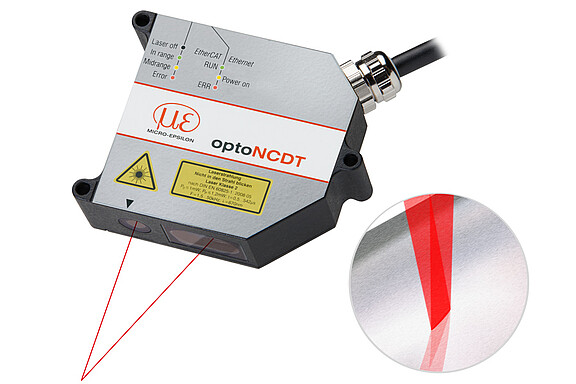

일반적인 레이저 포인트 대신 optoNCDT 2300LL 레이저변위센서는 매우 작은 레이저 라인을 대상체 표면에 투사합니다. 이러한 레이저 라인을 사용하는 덕에 optoNCDT 2300LL은 유광 표면 혹은 미세한 홀, 그리고 거친 표면까지 변위와 거리를 정밀하게 측정하는 데 사용됩니다. 최대 49 kHz의 높은 측정 속도로 인해 고속 공정에서도 안정적인 측정을 할 수 있고, 센서의 파라미터 설정은 Ethernet 인터페이스를 통해 연결되는 웹 인터페이스를 통해 이루어집니다. 특히 이 같은 웹 인터페이스는 측정값과 신호의 평가 및 처리를 위해 다양한 기능을 제공합니다.
특징
-
특수 렌즈와 타원형 스폿 (소형 레이저 라인)이 적용된 레이저변위센서
-
레이저 빔이 투과하는 금속 또는 구조화된 표면의 측정, 이동 중이거나 정지 상태인 타겟의 거리 측정에 적합
-
내장형 컨트롤러
-
측정 범위 (mm): 2 | 10 | 20 | 50
-
직선성 0.6 µm ~
-
최대 분해능 0.03 µm
-
최대 49.140 kHz까지 조정 가능한 측정 속도
-
고급 실시간 표면 보정 기술 (Advanced Real-Time-Surface-Compensation, A-RTSC)
-
인터페이스: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, 아날로그 출력 (C-Box 사용 시)
