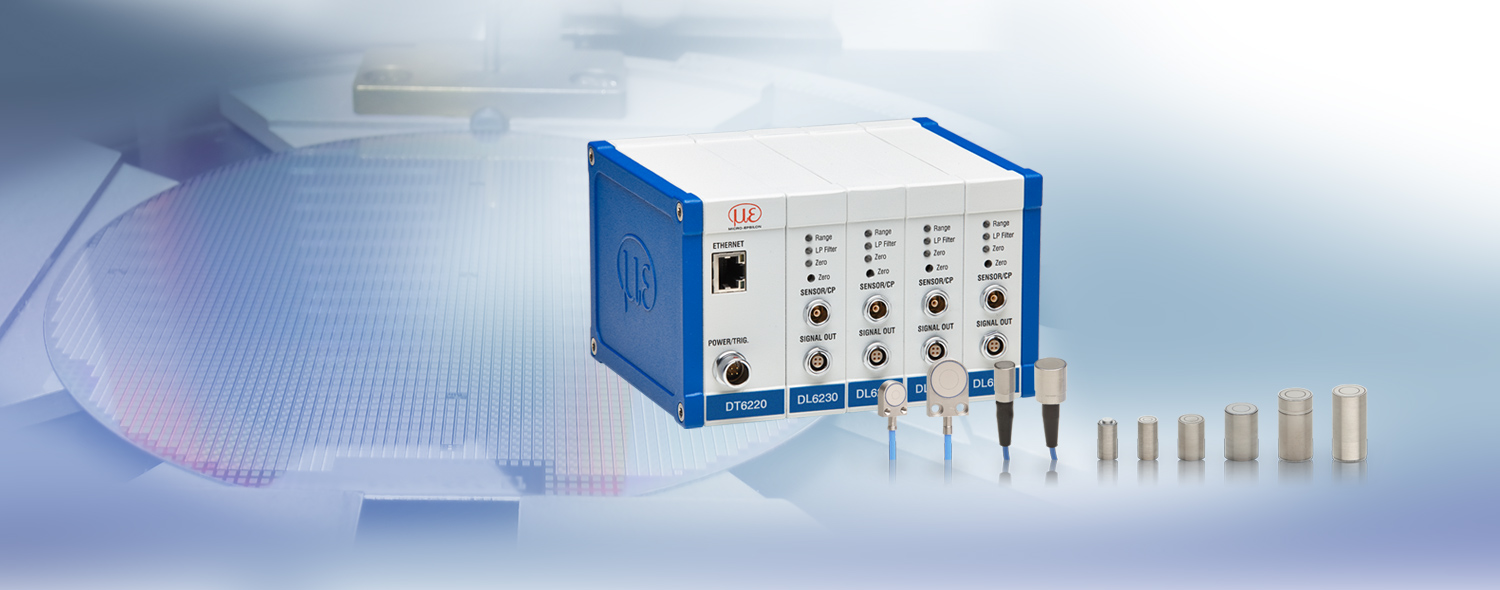

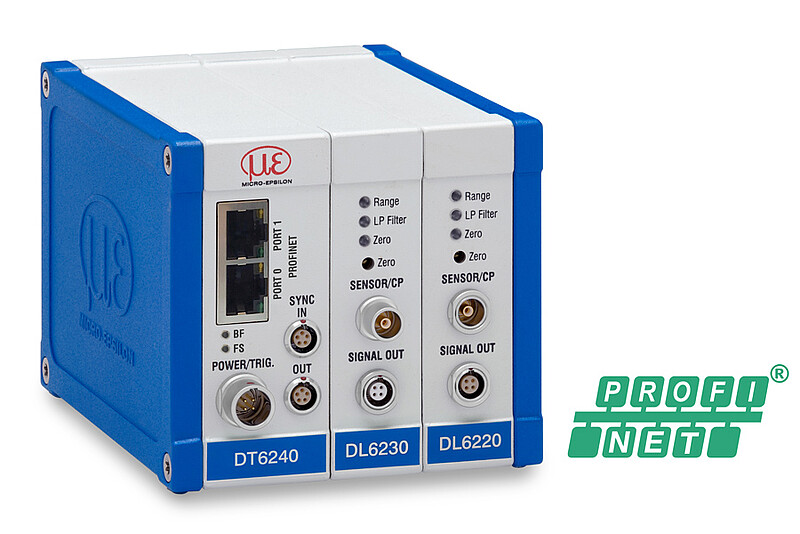

capaNCDT 6200

모듈식 다채널 시스템 - 최대 4채널

우수한 정밀도의 모듈식 다채널 측정 시스템

capaNCDT 6200은 최초의 완전 모듈식 다채널 측정 시스템으로, 컨트롤러는 최대 4채널까지 증설 가능하기 때문에 높은 활용도를 자랑합니다. Micro-Epsilon사의 모든 정전용량변위센서는 capaNCDT 6200 컨트롤러를 이용해 작동 가능하며 내장된 Ethernet 인터페이스는 웹 인터페이스를 통한 파라미터 설정 및 측정을 지원합니다. 또한 DL6230 디모듈레이터는 고분해능 측정 작업에 사용 가능하며 최대 20 kHz의 고속 측정을 위해 capaNCDT 6222 시스템을 사용할 수 있습니다.

Get in touch with us!
Download now: catalogs, manuals, software
logo

특징

  1. 측정 범위 (mm): 0.05 | 0.2 | 0.5 | 0.8 | 1 | 2 | 3 | 5 | 10
  2. 최대 분해능 0.2 nm (DL6230 사용 시)
  3. 최대 직선성 0.01 µm
  4. 최대 주파수 응답 20 kHz (-3 dB)
  5. 데이터 전송 속도 (디지털 출력) 3.9 kHz
  6. 모듈 타입 – 최대 4채널까지 증설
  7. 아날로그 출력 (전압 / 전류)
  8. Ethernet / EtherCAT 인터페이스
  9. 웹 인터페이스를 통한 손쉬운 설정
[]
문의하기
Micro-Epsilon Korea Ltd.
Logo Micro-Epsilon
+82 31 602-8890
문의 양식
Your request for: {product}
* 필수 항목
당사는 개인 정보 보호를 최우선으로 생각합니다. 자세한 내용은 개인정보처리방침 을 참고하시기 바랍니다.

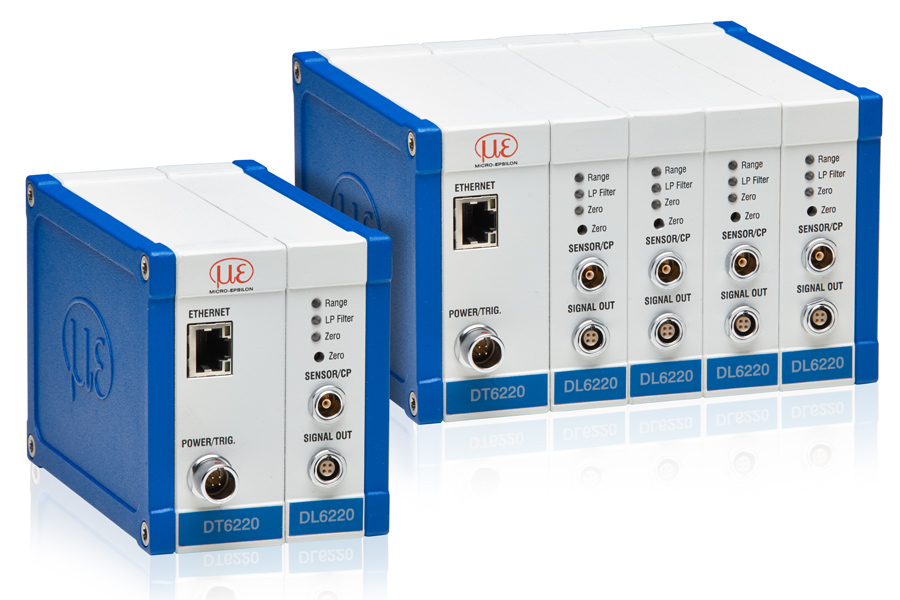

4채널까지 증설 가능한 capaNCDT 6200 측정 시스템

측정 시스템은 한 대의 컨트롤러와 센서에 따른 각각의 디모듈레이터로 구성되어 있습니다. 이렇듯 시스템은 모듈 타입의 구조이기 때문에 언제든지 시스템을 4개의 측정 채널로 증설 가능하며 이에 따라 디모듈레이터를 추가하게 됩니다. 이 외에도 컨트롤러가 매우 컴팩트하기 때문에 벤치 탑 타입이나 벽면 설치, 또는 어댑터를 이용한 DIN 레일 설치가 가능합니다.

웹 인터페이스를 통한 손쉬운 사용

인터페이스가 사용자 친화적인 구성을 띄고 있는 이유로 컨트롤러와 센서의 구성 및 설정에 있어 그 어떤 추가적인 소프트웨어가 필요하지 않습니다. Ethernet을 통해 웹 인터페이스에 액세스 가능하며 필터, 산술 연산, 그리고 그 외 파라미터에 대한 설정 및 구성 옵션을 제공합니다.

웹 인터페이스가 탑재된 노트북

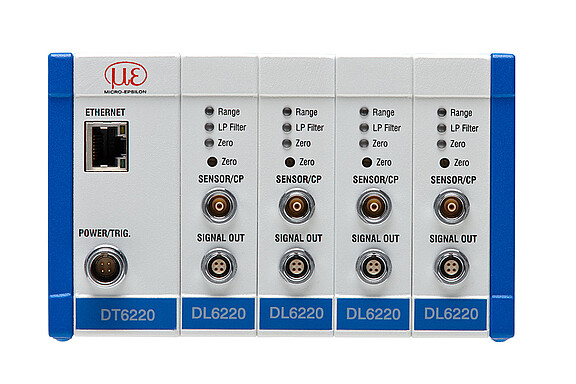

DT6220 / DT6230 컨트롤러와 DL6220 디모듈레이터

DL6220 디모듈레이터는 다양한 정전 용량 측정 작업에 사용되며 높은 분해능과 더불어 안정적인 신호를 제공합니다. 디모듈레이터는 아날로그 출력뿐만 아니라 컨트롤러 타입에 따라 Ethernet 또는 Ethernet / EtherCAT 디지털 인터페이스를 제공합니다. 그 밖에도 DL6220 디모듈레이터는 모든 capaNCDT 시리즈의 센서 및 케이블과 호환됩니다.

특징

  1. 동적 분해능 0.02 % FSO (5 kHz)

  2. 주파수 응답 5 kHz (-3 dB)

  3. 아날로그 출력 0 ~ 10 V (합선 방지), 4 ~ 20 mA

  4. 디지털 Ethernet 인터페이스 (DT6220 컨트롤러 사용 시); DT6230 컨트롤러를 이용한 Ethernet 및 EtherCAT

  5. 별도 캘리브레이션: 표준 케이블 길이의 최대 3배

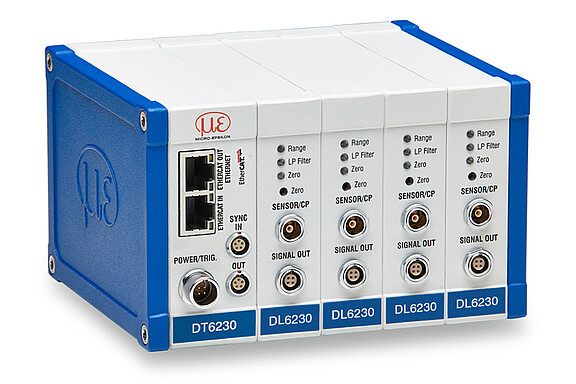

DT6220 / DT6230 컨트롤러와 DL6230 디모듈레이터

DL6230 디모듈레이터는 고분해능의 측정 작업뿐만 아니라 동시에 작동되어야 하는 시스템이 이용되는 작업에 사용될 수 있습니다. 디모듈레이터는 아날로그 출력뿐만 아니라 컨트롤러 타입에 따라 Ethernet 또는 Ethernet / EtherCAT 디지털 인터페이스를 제공합니다. 그 밖에도 DL6230 디모듈레이터는 모든 capaNCDT 시리즈의 센서 및 케이블과 호환됩니다.

특징

  1. 동적 분해능 0.005 % FSO (5 kHz)

  2. 주파수 응답 5 kHz (-3 dB)

  3. 아날로그 출력 0 ~ 10 V (합선 방지), 4 ~ 20 mA

  4. 디지털 Ethernet 인터페이스 (DT6220 컨트롤러 사용 시); DT6230 컨트롤러를 이용한 Ethernet 및 EtherCAT

  5. 별도 캘리브레이션: 표준 케이블 길이의 최대 3배

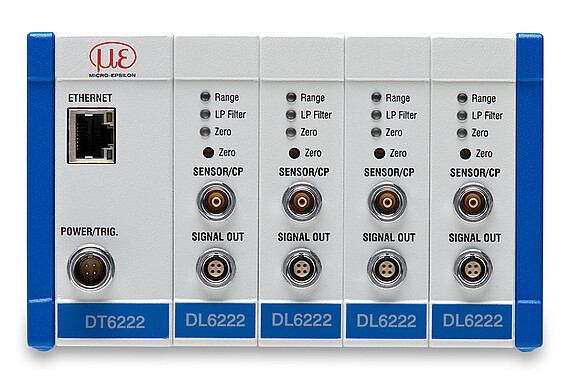

capaNCDT 6222 컨트롤러

정전용량변위센서 컨트롤러 DT6222는 동적인 정전 용량 측정 작업에 사용됩니다. 최대 20 kHz (-3 dB)의 주파수 응답을 통해 고속 공정을 신뢰성 있게 모니터링 할 수 있으며 컨트롤러는 아날로그 출력은 물론 디지털 Ethernet 인터페이스를 함께 제공합니다. 그 밖에도 DT6222 컨트롤러는 모든 capaNCDT 시리즈의 센서 및 케이블과 호환되는 특징을 갖고 있습니다.

특징

  1. 동적 분해능 0.05 % FSO (20 kHz)

  2. 주파수 응답 20 kHz (-3 dB)

  3. 아날로그 출력 0 ~ 10 V (합선 방지), 4 ~ 20mA

  4. 디지털 Ethernet 인터페이스

  5. 별도 캘리브레이션: 표준 케이블 길이의 최대 2배 (DL6222/ECL2 디모듈레이터)

Mounting frame for double-sided thickness measurement

마운팅 프레임은 양면 두께 측정 시 정전용량변위센서와 함께 사용될 수 있도록 설계되었으며 측정 지점을 서로 얼라인 하는 데 사용됩니다. 프레임을 사용할 경우 센서를 하나의 축에 정확히 배치할 수 있기 때문에 측정 포인트가 완전히 일치하게 정렬됩니다. 이를 통해 오프셋 측정을 방지하고 가능한 최대 정밀도로 신뢰할 수 있는 측정 결과를 도출하게 됩니다. 마운팅 프레임은 최대 6대의 센서를 장착할 수 있는 공간을 제공하며 두 대의 센서가 하나의 측정 포인트를 구성합니다.

특징

  1. 최대 3개 지점에서 동시에 멀티 트랙 두께 측정

  2. 최대 100°C의 온도에서 정밀한 측정을 위한 높은 온도 안정성

  3. 진공용으로 적합

  4. 초소형 설계

  5. 기존 시스템에 쉽게 설치 및 장착 가능

  6. capaNCDT 센서와 호환

  7. 고정밀한 두께 측정을 위해 캘리브레이션 가능한 설계 구조
