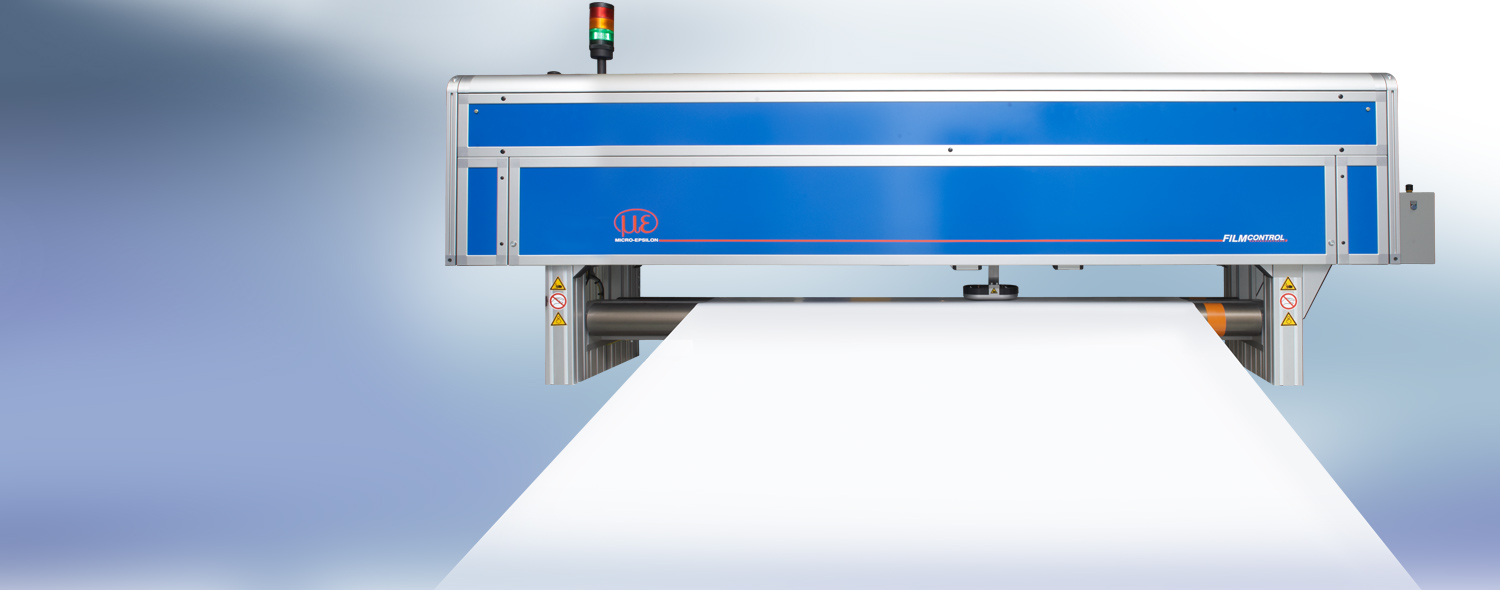

열가소성 재료가 사용되는 캘린더링 장비 내 두께 측정

열가소성 재료가 사용되는 캘린더링 장비 라인에서 비접촉식 두께 측정 (두께 0.03 mm ~ 6 mm)

FTS 제품군 시리즈는 매우 안정적이고 정확하게 두께를 측정합니다. 해당 시리즈를 압출 라인에 적용하는 경우 높은 정밀도로 신뢰할 수 있는 측정 결과를 제공하여 생산 공정을 안정적으로 제어하고 최종적으로는 우수한 품질을 달성할 수 있는 토대를 마련합니다.

장점:

  • 원료 소비 감소와 함께 품질 향상
  • 이동 속도 조정 가능
  • 대기 중으로 방출되는 오염 물질이 없는 친환경 방식의 기술 적용
  • 생산 라인에 간편하게 통합
  • 맞춤형 인터페이스

소재 파라미터:

  • 필름 두께 30 µm ~ 최대 6 mm
  • 최대 필름 너비 3,000 mm
  • 최대 14m/min의 자재 공급

FTS 제품군은 매우 정밀한 정전 용량 및 광학 측정 기술을 갖춘 C 프레임 및 O 프레임 시스템으로 설계되었습니다. 측정 시 외부 요인으로 인한 영향은 기타 다른 센서를 통해 보정되며 이를 통해 측정과 제어 단계에서 최고의 정밀도를 보장합니다.

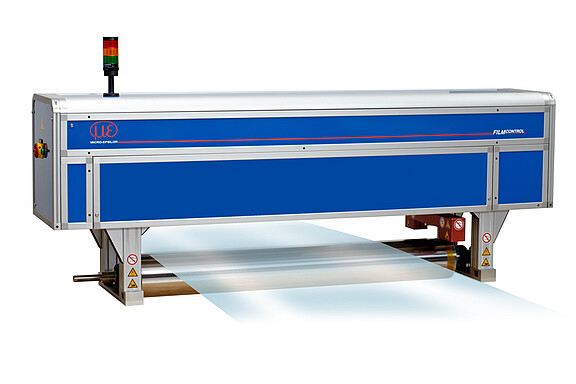

O 프레임 타입의 FTS 8101.EC는 비접촉식 정전용량변위센서를 탑재하고 있으며 해당 센서를 비롯한 기타 다른 센서와의 조합을 통해 작동됩니다. 센서와 필름 사이의 거리는 정전용량변위센서를 이용해 측정되는 한편 와전류변위센서는 반대편에 위치한 대상체 (롤러)를 측정하고 이를 기준 삼아 보다 정확한 두께 신호를 보장합니다. 그 밖에도 해당 시스템은 평평한 레이어가 존재하는 영역에 설치 가능합니다.

특징:

  • 100% 비접촉식 측정 원리
  • 분해능 <0.1 µm
  • 이동 속도 조정 가능

O 프레임 타입의 FTS 8101.EO는 여러 센서와의 조합을 통해 작동됩니다. 특히 본 시스템에는 비접촉식 정전용량변위센서와 투수과형 센서가 이동식 프레임에 설치되어 있습니다.

와전류변위센서는 측정 롤의 금속 표면까지 거리를 측정하고 이는 곧 하나의 레퍼런스가 됩니다. 또한 투수과형 센서를 이용해 필름 표면까지 거리를 측정합니다. 레퍼런스 신호를 사용하여 정확한 방식으로 필름의 두께를 계산하는 데 이 같은 콤비센서 원리를 이용해 우수한 정확도의 측정 결과를 얻을 수 있습니다.

특징:

  • 갭 22 mm
  • 정밀도 3 µm
  • 소재와 무관한 측정
