colorCONTROL MFA

LED 기능, 컬러, 밝기 테스트를 위한 센서 시스템

LED 기능, 컬러, 밝기 테스트를 위한 센서 시스템

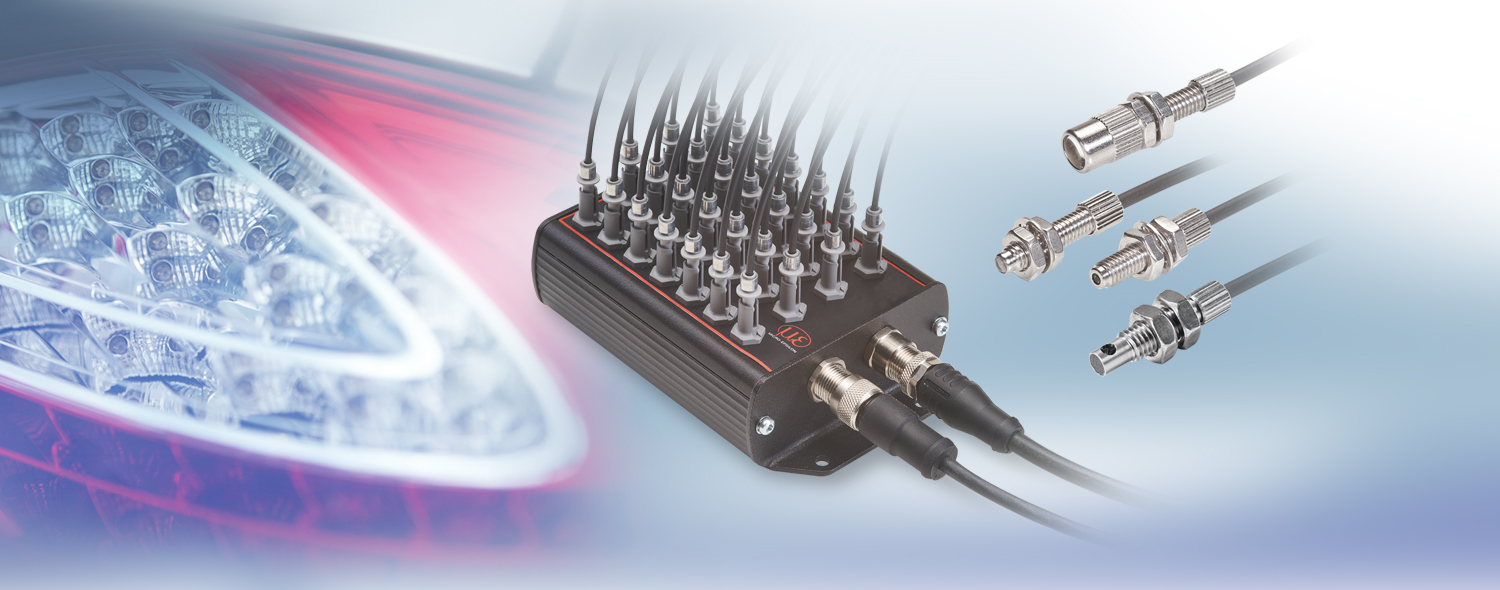

colorCONTROL MFA는 LED, 디스플레이, 유색 물체의 색상을 식별하고 밝기를 확인하는 데 사용됩니다. 측정 타겟에 맞게 센서를 자유롭게 배치할 수 있을 뿐만 아니라 높은 반복성과 측정 속도, 그리고 타겟의 움직임에 따라 센서가 정확하게 측정할 수 있는 장점을 지니고 있습니다. 또한 한 대의 colorCONTROL MFA는 최대 28개의 타겟을 동시에 모니터링 할 수 있습니다.

특징

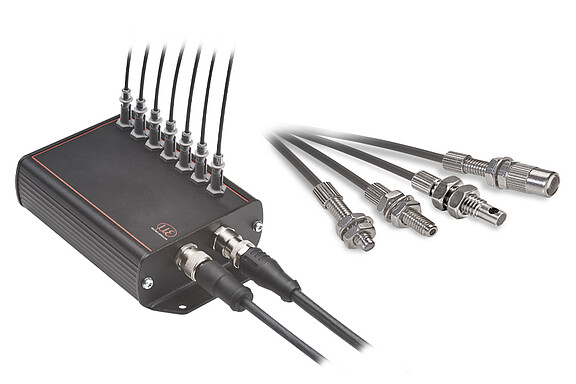

  • 멀티 채널 컬러 감지 시스템

  • 7개의 측정 채널

  • 반복성: xy < ± 0.000025

  • 최대 100Hz의 우수한 측정 속도

  • 1 ~ 50,000 lux의 뛰어난 작동 범위

  • 최대 7개의 대상체 동시 모니터링

  • XYZ, xyY, Luv, uvl, RGB 색 영역에서 검사

  • 주 파장 (λdom)및 색 온도 (CCT)출력

  • MFS 센서와 교체 가능

  • 출력: USB / RS422 / RS232

특징

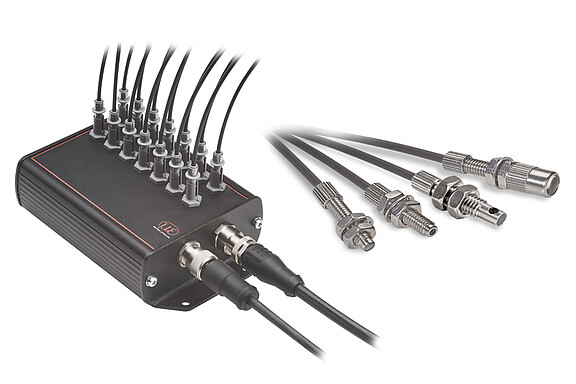

  • 멀티 채널 컬러 감지 시스템

  • 14개의 측정 채널

  • 반복성: xy < ± 0.000025

  • 최대 80Hz의 우수한 측정 속도

  • 1 ~ 50,000 lux의 뛰어난 작동 범위

  • 최대 14개의 대상체 동시 모니터링

  • XYZ, xyY, Luv, uvl, RGB 색 영역에서 검사

  • 주 파장 (λdom)및 색 온도 (CCT)출력

  • MFS 센서와 교체 가능

  • 출력: USB / RS422 / RS232

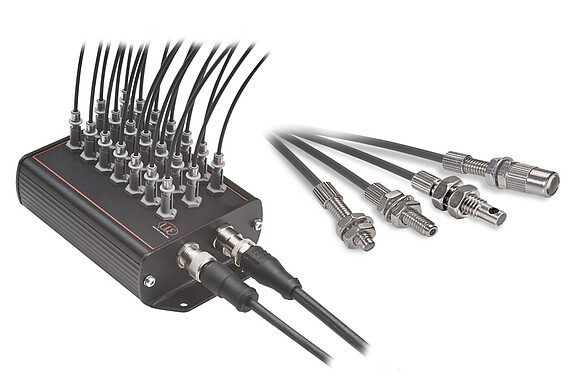

특징

  • 멀티 채널 컬러 감지 시스템

  • 21개의 측정 채널

  • 반복성: xy < ± 0.000025

  • 최대 60Hz의 우수한 측정 속도

  • 1 ~ 50,000 lux의 뛰어난 작동 범위

  • 최대 21개의 대상체 동시 모니터링

  • XYZ, xyY, Luv, uvl, RGB 색 영역에서 검사

  • 주 파장 (λdom)및 색 온도 (CCT)출력

  • MFS 센서와 교체 가능

  • 출력: USB / RS422 / RS232

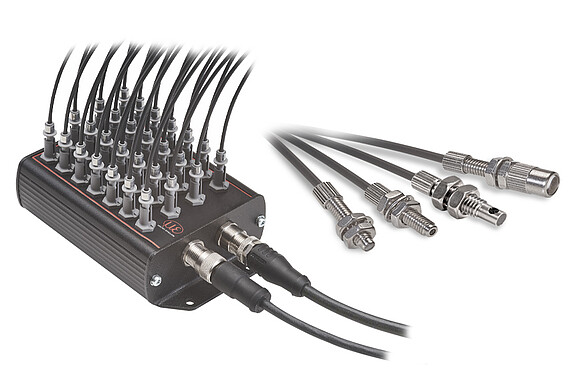

특징

  • 멀티 채널 컬러 감지 시스템

  • 28개의 측정 채널

  • 반복성: xy < ± 0.000025

  • 최대 50Hz의 우수한 측정 속도

  • 1 ~ 50,000 lux의 뛰어난 작동 범위

  • 최대 28개의 대상체 동시 모니터링

  • XYZ, xyY, Luv, uvl, RGB 색 영역에서 검사

  • 주 파장 (λdom)및 색 온도 (CCT)출력

  • MFS 센서와 교체 가능

  • 출력: USB / RS422 / RS232

센서

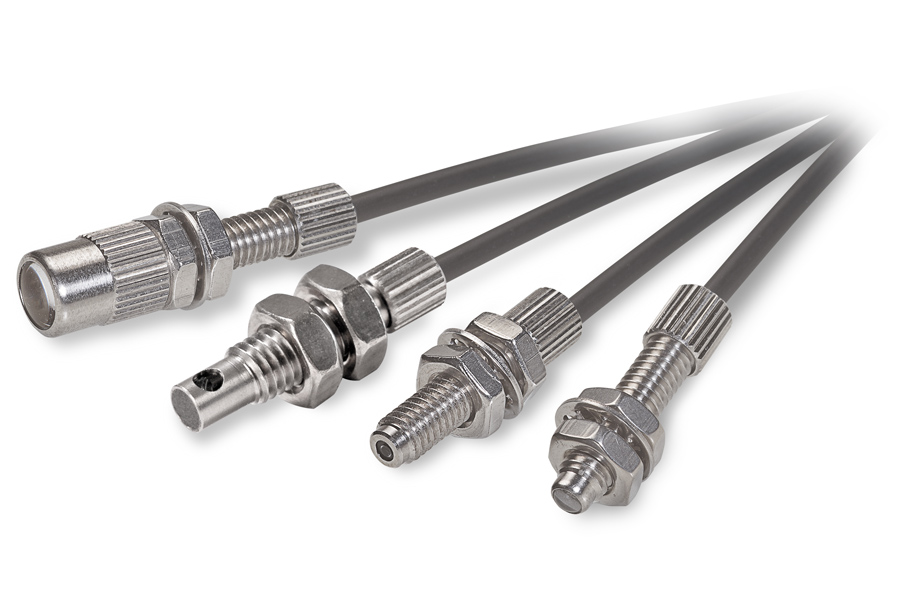

colorSENSOR MFA 컨트롤러를 사용하기 위해서는 센서가 우선 측정 포인트에 맞게 설치되어야 합니다. 해당 센서는 3 mm 이상의 작은 광 스폿을 안정적으로 감지하며 측정 작업에 따라 센서를 개별적으로 선택하고 조합할 수 있습니다. 플라스틱 광화이버가 적용된 고품질의 수광부 센서는 크기가 작아 설치에 있어 그리 많은 공간을 필요로 하지 않습니다. 따라서 배치된 각 타겟을 다양한 포인트에서 아주 정확히 측정할 수 있습니다. 또한 다양한 센서 제품군을 제공하며 이들 센서는 여러 다른 작동 거리와 스폿을 모두 지원합니다. 그 밖에도 옵션에 따라 다양한 길이와 온도 범위의 제품 역시 제공됩니다.

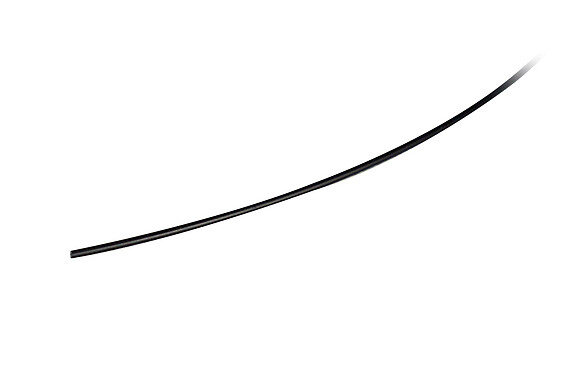

MFS-10은 POF (Polymer Optical Fiber)로 제작되고 외피는 PVC 재질로 이루어져 있으며 그 끝단이 절단된 형태를 띄고 있습니다.

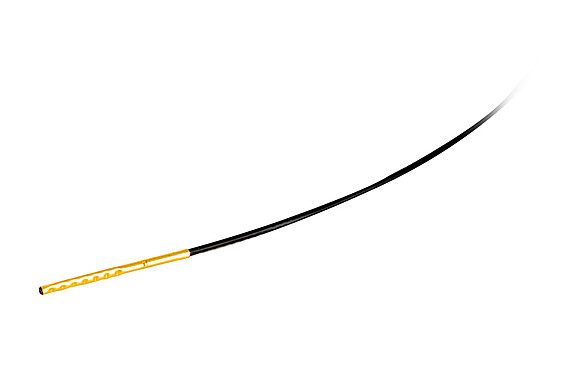

MFS-I01은 직경이 단 1.3 mm에 불과한 초박형 타입으로 매우 협소한 공간에서 설치 및 사용하기에 매우 이상적입니다. 또한 SMD-LED 테스트에 매우 적합하며, 센서 헤드의 금속 슬리브를 이용해 센서를 LED 위에 정확하게 이동 및 위치시킬 수 있습니다.

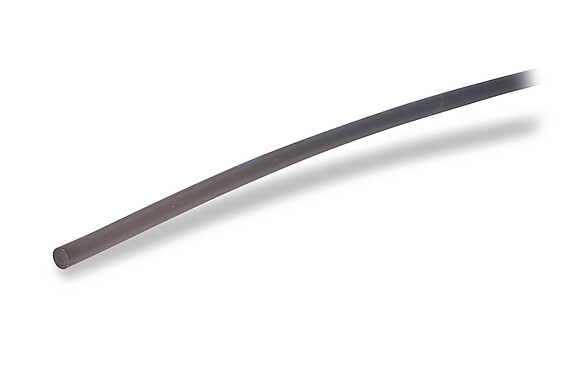

MFS-22는 POF (Polymer Optical Fiber)로 제작되고 외피는 PVC 재질로 이루어져 있으며 그 끝단이 절단된 형태를 띄고 있습니다.

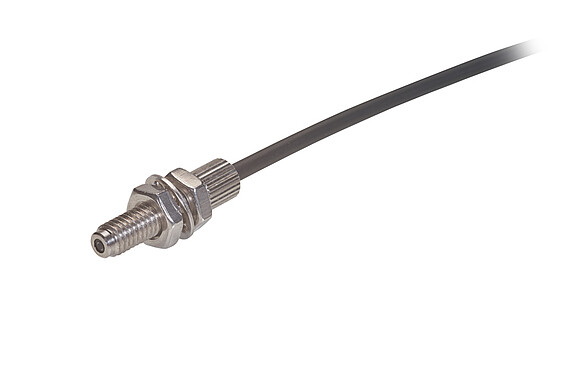

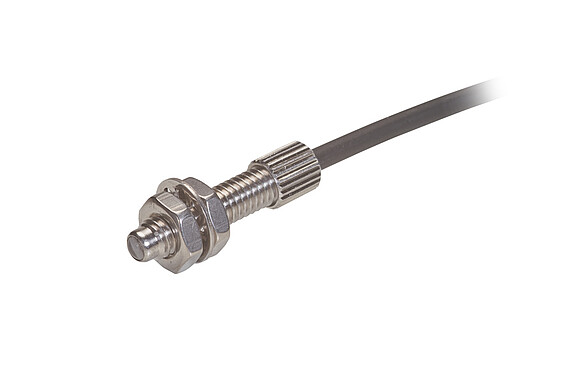

M4 규격의 나사산을 이용해 센서를 쉽게 설치하고 측정 포인트에 맞게 정확히 위치시킬 수 있습니다.

해당 센서는 가장 작은 측정 스폿을 자랑할 뿐만 아니라 광케이블의 커플링 (Coupling)이 개선되어 최상의 집광력이 돋보이는 제품입니다.

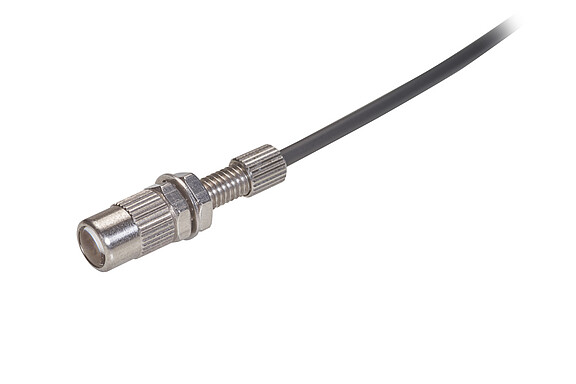

해당 센서의 측정 스폿이 큰 까닭에, 테스트 시편을 더욱 다양하게 위치시킬 수 있고 더 넓은 영역에서 빛을 감지하고 측정할 수 있습니다.

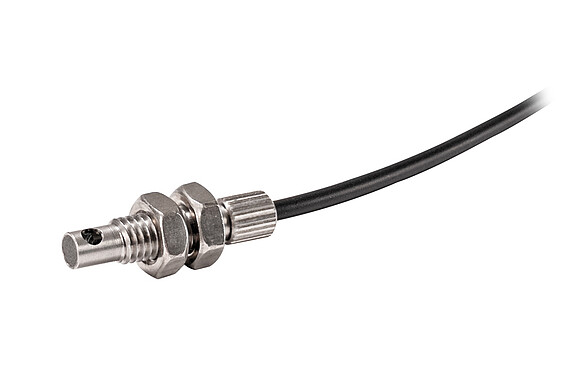

출력이 90° 각도로 나오는 까닭에 센서를 축 방향으로 설치할 수 없는 협소한 공간에서도 설치가 용이합니다.
