디스크 두께 변화 (Disc Thickness Variation)측정
capaNCDT DTV 시리즈는 디스크 두께 변화 (Disc Thickness Variation, DTV)를 비접촉식으로 측정하기 위해 고안된 제품입니다. 해당 시리즈에는 여러 트랙을 측정하기 위한 정전용량변위센서와 더불어 완전한 측정 시스템이 포함된 이동식 케이스가 제공됩니다. capaNCDT DTV 측정 시스템에서 정전용량변위센서는 브레이크 디스크의 두께를 양면에서 측정하고 두 값의 차이를 통해 두께 값을 도출하며 브레이크 디스크가 회전하면서 디스크 둘레를 측정하여 전체 두께 편차를 감지합니다. 여러 대의 센서를 하나의 세트로 사용하거나 CSH1,4FL 다채널 센서를 이용할 경우, 여러 트랙의 두께를 측정할 수 있습니다. 그 밖에도 두께 측정은 테스트 벤치, 노면 테스트 또는 자동차 정비소에서 이루어지며 품질 관리나 품질 보증 클레임 대응 시 휴대용으로 사용해야 하는 경우 DTV 케이스가 적용됩니다.

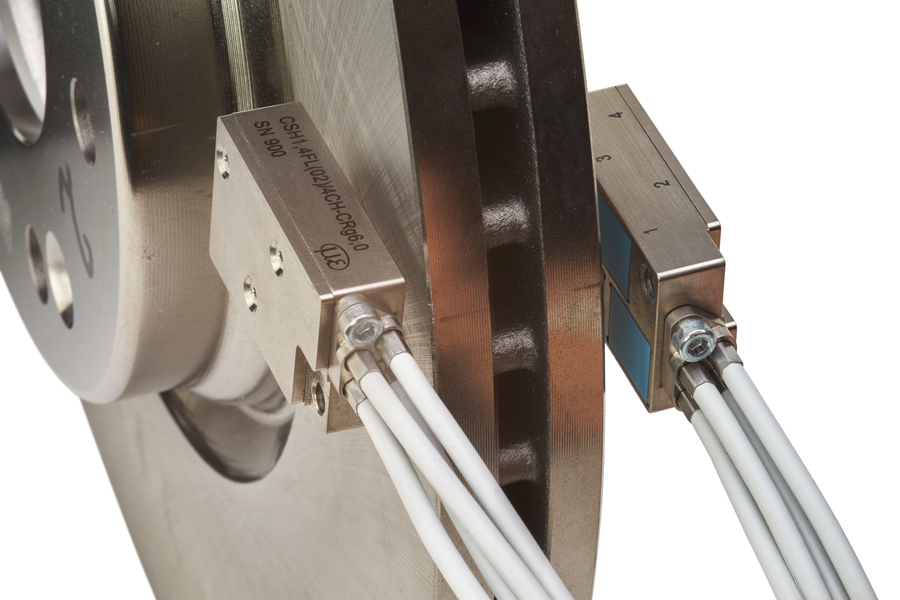

테스트 벤치 및 노면 테스트를 위한 견고한 내구성의 다채널 센서
혁신적인 센서 CSH1, 4FL은 여러 개의 트랙을 측정할 수 있으며 컴팩트한 하나의 하우징에 정전용량변위센서 4대가 탑재되어 있습니다. 이런 이유로 센서는 브레이크 디스크에서 4개의 트랙을 동시에 측정할 수 있습니다. 또한 두께 측정을 보다 정확히 하기 위해 센서는 브레이크 디스크의 반대편에 장착됩니다. 그 밖에도 특수한 세라믹 기판은 센서를 기계 및 열적 부하로부터 보호하며 높은 온도 안정성을 이용해 주변 온도가 급변하는 상황에서도 정확한 측정을 구현할 수 있도록 합니다.

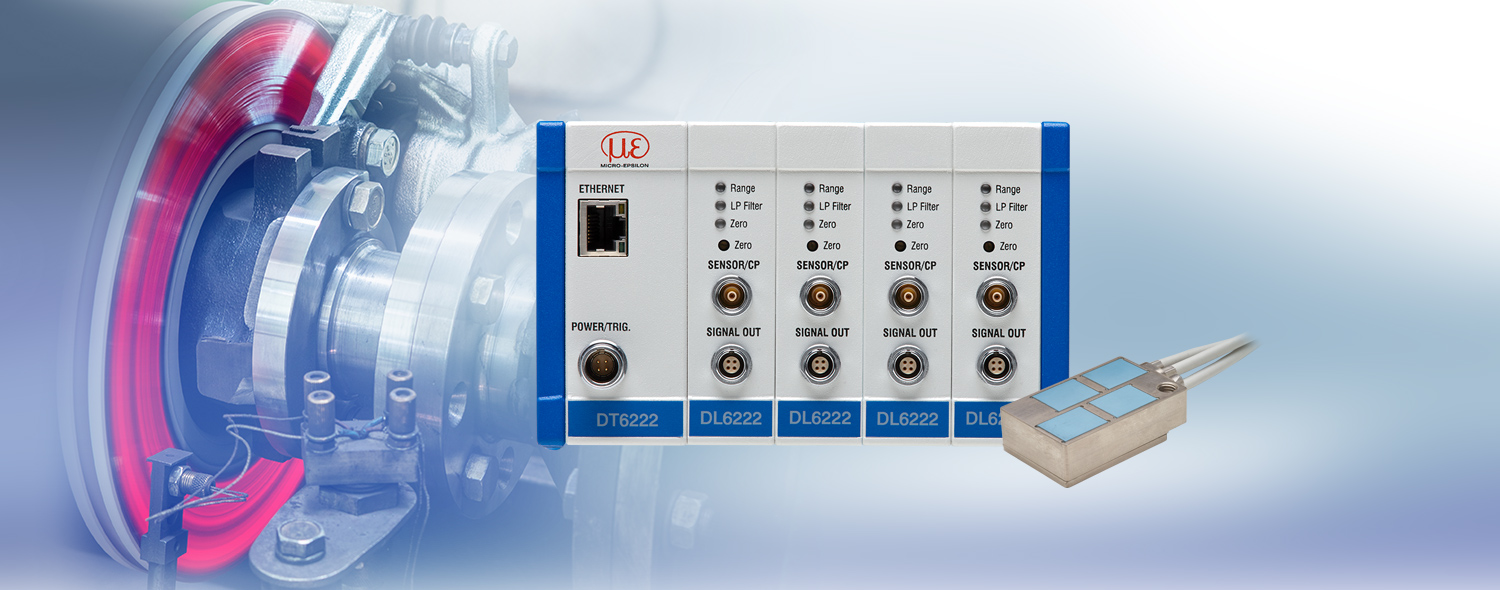

DT6220 컨트롤러와 함께 사용되어 4개의 센서 채널을 동시에 구성하고 처리할 수 있습니다. 더불어 높은 수준의 대역폭으로 인해 최대 5 kHz (-3 dB)에서 정밀한 측정이 가능하며 데이터 출력은 아날로그 출력 또는 디지털 Ethernet / EtherCAT 인터페이스를 통해 이루어집니다. 또한 직관적인 웹 인터페이스를 이용해 센서와 컨트롤러를 빠르고 쉽게 설정 및 구성할 수 있습니다.

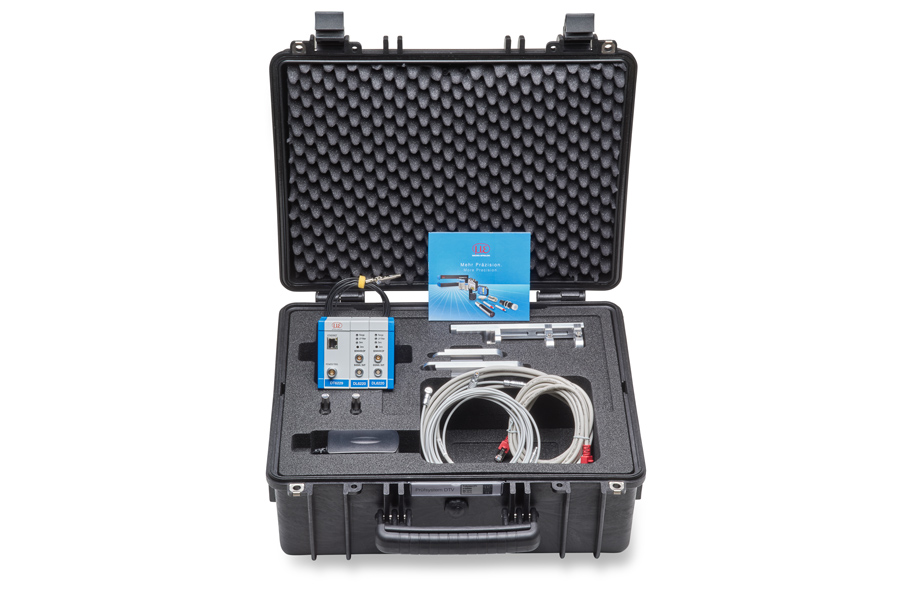

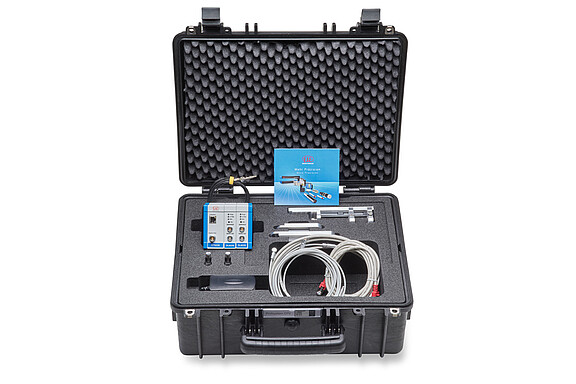

휴대용 케이스
케이스는 소프트웨어 라이센스가 있는 2채널 컨트롤러, 정전용량변위센서 2대와 그에 맞는 케이블, 그리고 브라켓 키트로 구성되어 있습니다. 해당 케이스를 이용해 단시간 내에 브레이크 디스크의 두께를 측정할 수 있습니다. DTA 데이터는 PC 또는 노트북을 사용하여 평가할 수 있고, 컨트롤러는 Micro-Epsilon사의 디스크 두께 변화 측정 (Disc Thickness Variation Measurement)소프트웨어에 맞게 활성화됩니다. 그 밖에도 특수 기능을 이용해 브레이크 디스크 홀을 마스킹할 수 있고, 지능형 알고리즘을 이용해 추가 인코더 없이 여러 평가를 수행할 수 있습니다.
