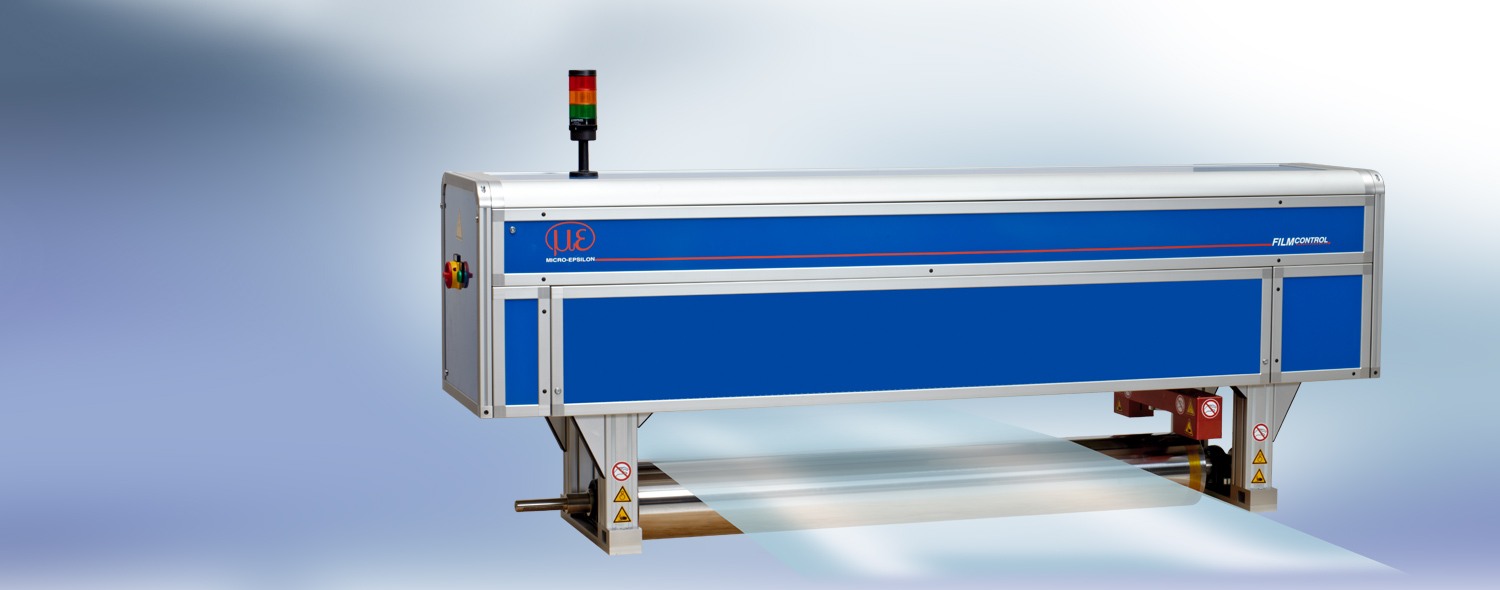

열성형 공정을 거친 평판 필름 압출 시 비접촉식 두께 측정 (두께 0.1 mm ~ 6 mm)
FTS 시리즈는 매우 안정적이고 정확하게 두께를 측정합니다. 열성형 방법으로 평판 필름을 제조하는 라인에 해당 시리즈를 적용하는 경우 높은 정밀도로 신뢰할 수 있는 측정 결과를 제공하여 생산 공정을 안정적으로 제어하고 최종적으로는 우수한 품질을 달성할 수 있는 토대를 마련합니다.
장점:
- 원료 소비 감소와 함께 품질 향상
- 이동 속도 조정 가능
- 동위원소 또는 X선을 사용하지 않는 측정 방식으로 방사선 보호에 따른 추가 비용 미발생
- 대기 중으로 방출되는 오염 물질이 없는 친환경 방식의 기술 적용
- 생산 라인에 간편하게 통합
- 맞춤형 인터페이스
소재 파라미터:
- 필름 두께 0.1 mm ~ 최대 6 mm
- 최대 필름 너비 3,000 mm
- 최대 14m/min의 자재 공급
FTS 제품군은 매우 정밀한 정전 용량 및 광학 측정 기술을 갖춘 C 프레임 및 O 프레임 시스템으로 설계되었습니다. 측정 시 외부 요인으로 인한 영향은 기타 다른 센서를 통해 보정되며 이를 통해 측정과 제어 단계에서 최고의 정밀도를 보장합니다.

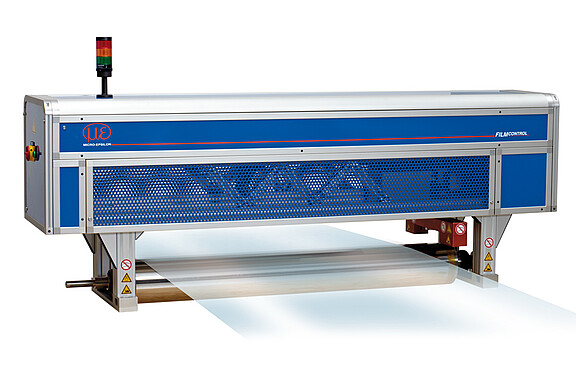

O 프레임 타입의 FTS 8101.EO는 콤비센서 (Combisensor)원리를 기반으로 합니다. 본 시스템에는 비접촉식 정전용량변위센서와 투수과형 센서가 이동식 프레임에 설치되어 있습니다.
와전류변위센서는 측정 롤의 금속 표면까지 거리를 측정하고 이는 곧 하나의 레퍼런스가 됩니다. 또한 투수과형 센서를 이용해 필름 표면까지 거리를 측정합니다. 레퍼런스 신호를 사용하여 정확한 방식으로 필름의 두께를 계산하는 데 이 같은 콤비센서 원리를 이용해 우수한 정확도의 측정 결과를 얻을 수 있습니다.
특징:
- 갭 22 mm
- 정밀도 3 µm
- 소재와 무관한 측정
