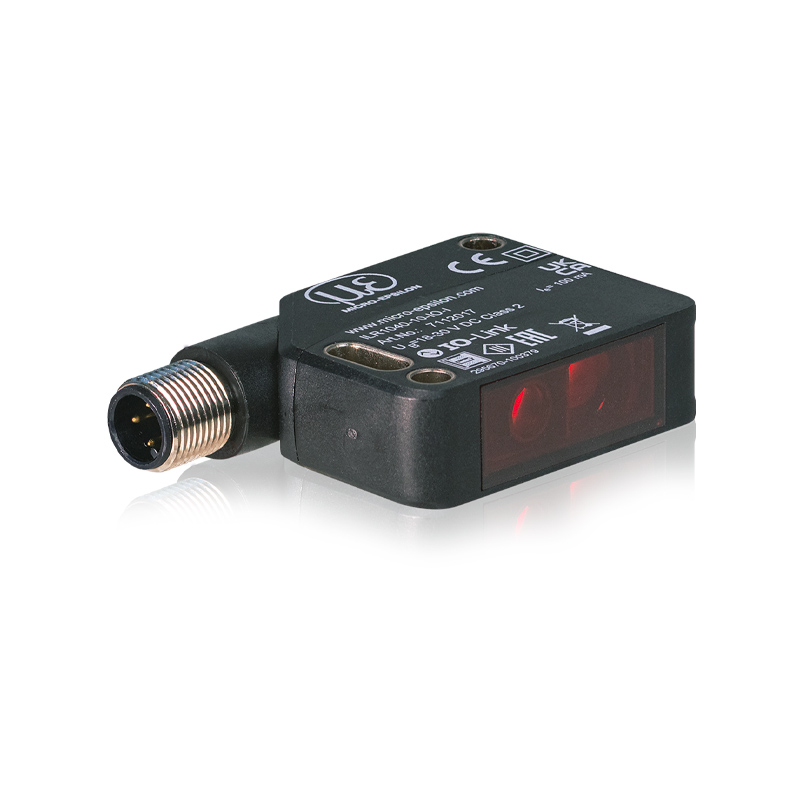

장거리레이저변위센서optoNCDT ILR104x는 반사판 미사용 시에는 10 m까지, 반사판 사용 시 60 m까지 측정 가능합니다. 해당 센서 시리즈는 주변광에 대한 우수한 내성과 더불어 뛰어난 보호 등급을 자랑합니다. ILR104x 센서는 IO-Link 인터페이스를 통해 빠르고 쉽게 사용할 수 있습니다. 또한 케이블 연결부가 회전 가능하며 매우 컴팩트하다는 점에 있어 사용자의 접근이 어렵거나 공간이 협소한 경우에도 비교적 손쉽게 설치할 수 있습니다.

combiSENSOR의 센서 하우징에는 두 대의 변위센서가 결합되어 있습니다. 이 같이 유니크한 센서 구조를 이용해 금속 물체에 있는 부도체의 단면 두께를 측정할 수 있는 데, 센서는 플라스틱 필름 또는 금속 플레이트의 플라스틱 코팅 두께를 측정하는 데 사용됩니다.

와전류변위센서는 플라스틱 층을 투과하여 하부의 금속 재질, 가령 금속 플레이트까지 거리를 측정합니다. 그리고 이와 동시에 정전용량변위센서는 플라스틱 재질까지 거리를 검출하는 데, 이 같은 두 개의 센서 신호 간의 차이 값에 따라 두께 값을 도출하게 됩니다.

combiSENSOR는 케이블을 이용해 컨트롤러와 연결됩니다. 센서 및 컨트롤러 설정에 사용되는 웹 인터페이스는 사용자 친화적이며 이를 통해 센서가 작동됩니다. 또한 컨트롤러는 두 개의 센서 신호에 대해 서로 다른 연산 기능을 제공합니다.

레이저변위센서 optoNCDT 5500은 레이저를 이용한 고정밀 거리 측정에 있어 새로운 기준을 제시합니다. 서브마이크론 수준의 정밀도와 최대 75 kHz의 뛰어난 측정 속도를 이용해 변위, 거리, 진동, 위치의 동적 측정에 최적화되어 있습니다. 그 밖에도 내장형 컨트롤러로 인해 컴팩트한 크기의 본 센서는 외부 제어 장치가 필요하지 않으며, 좁은 설치 공간에도 쉽게 설치할 수 있습니다.

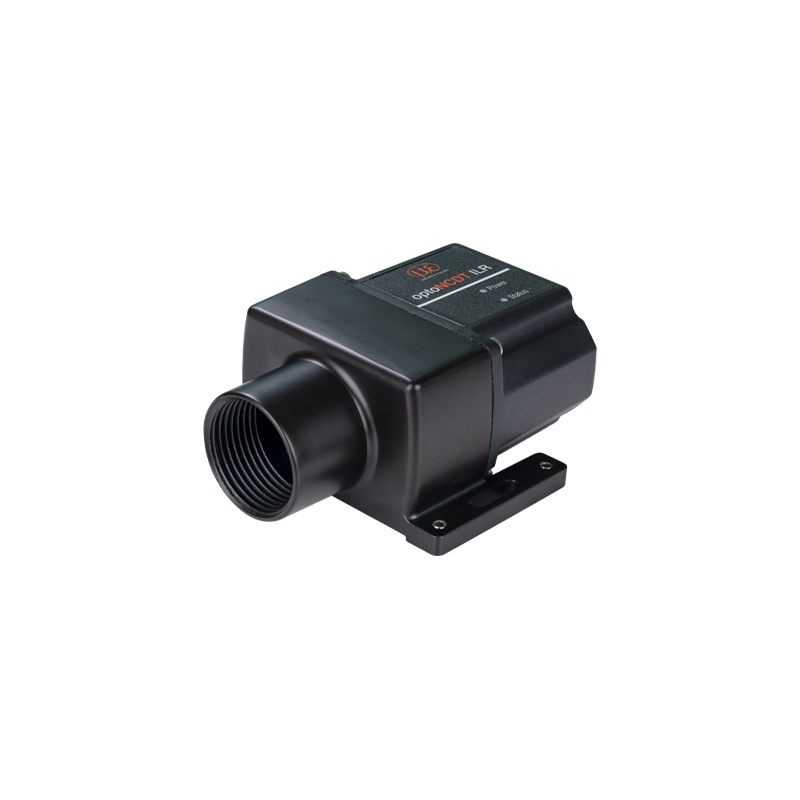

장거리레이저변위센서 optoNCDT ILR3800-100은 컴팩트한 크기와 더불어 우수한 성능을 자랑합니다. 본 제품군은 산업 환경에서 거리를 정확하게 측정하기 위해 고안되었습니다. 최대 100 m에 위치한 대상체까지 측정 가능하되 반사판 사용 시에는 최대 150 m까지 측정 가능합니다. 그 밖에도 내장된 AUTO 측정 모드를 이용할 경우, 어둡고 부분적으로 반사되는 원거리에 위치한 대상체 역시 안정적으로 측정할 수 있습니다. 특히 우수한 신호 안정성을 활용해 ILR3800-100 센서 시리즈는 다양한 표면까지 거리를 측정하는 데 사용됩니다.

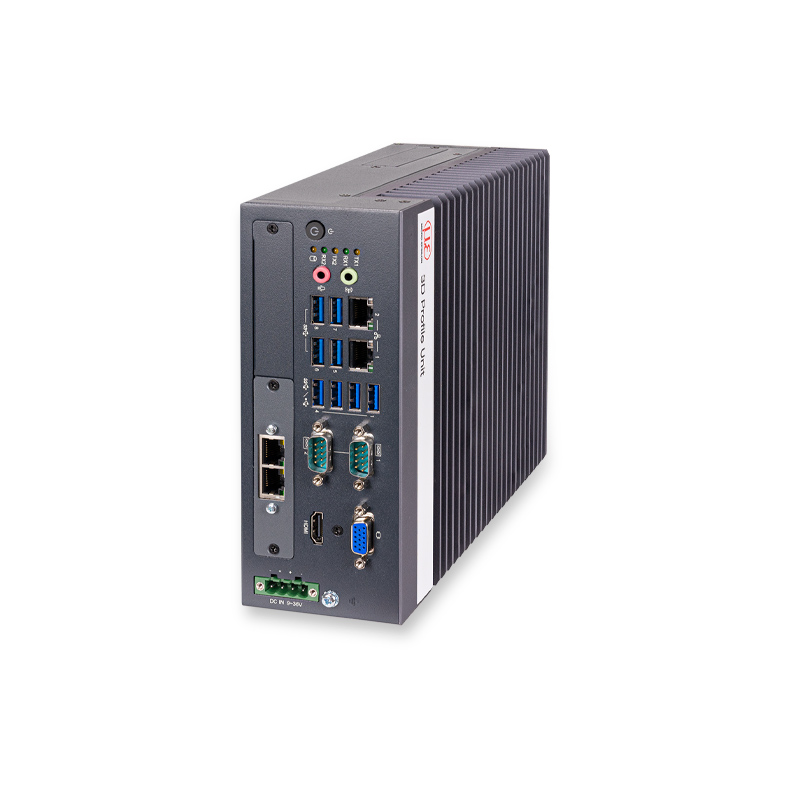

3D 프로파일 유닛은 여러 scanCONTROL 30xx 센서의 개별 프로파일을 공통 좌표계에서 연산할 수 있습니다. 이를 통해 합성 2D 프로파일이나 합성 3D 포인트 클라우드를 생성할 수 있습니다. 또한 다양한 형상 검출, 측정 범위 확장 및 두께 측정이 가능하며, 센서와 측정 대상체의 위치를 정확하게 맞추기 위해 내장된 인코더 입력을 사용할 수 있습니다.

데이터 평가 및 시스템 파라미터 설정은 3DInspect 소프트웨어에서 수행할 수 있습니다. 3D 프로파일 유닛 컨트롤러는 산업용 Ethernet 연결과 결합된 내장 평가 기능을 통해 응용 프로그램을 제어하고 측정값을 PLC로 출력할 수 있습니다. 또는, 3D 프로파일 유닛 컨트롤러는 GigE Vision을 통해 일반적인 영상 처리 프로그램에 통합될 수 있으며 로우 데이터 (Raw data) 공급자의 역할을 수행할 수도 있습니다.

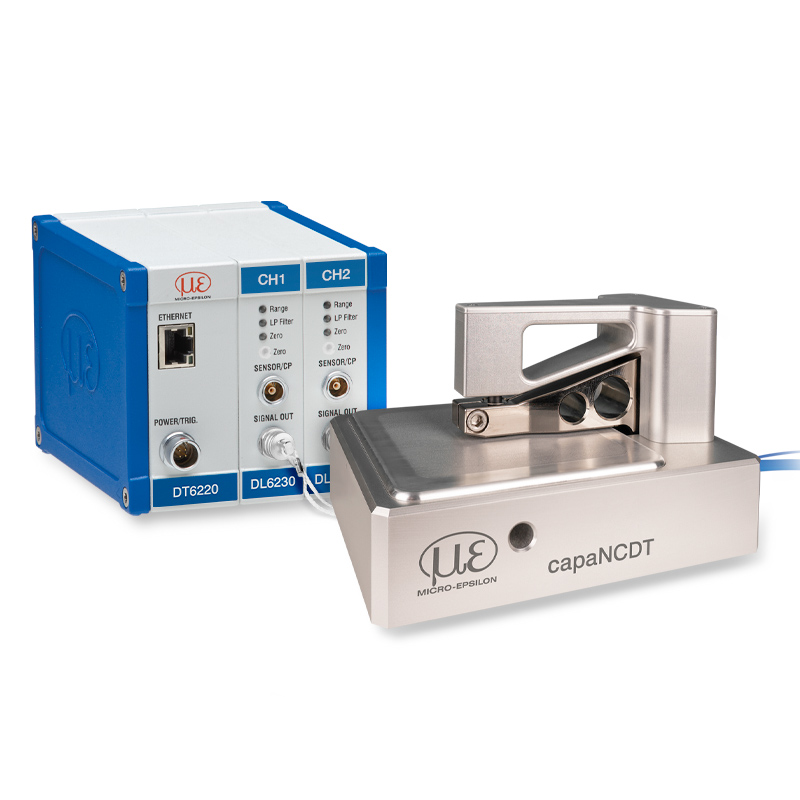

정전용량변위센서를 이용한 시스템 TFG6220은 배터리 필름과 같은 전기 전도성 필름의 두께를 최고 수준의 정밀도로 측정하는 데 사용됩니다. 진공 장치를 이용해 측정 타겟을 흡착하고 매끄럽게 만든 뒤, 주름이 없는 평평한 상태를 유지 및 고정함에 따라 매우 우수한 정밀도로 측정하기 때문입니다. 본 시스템은 오프라인에서 랜덤 샘플을 검사하는 데 사용됩니다. 그 밖에도 TFG6220은 조립이 완료된 상태로 출고됨에 따라 사용자가 신속하게 세팅하고 사용할 수 있습니다.

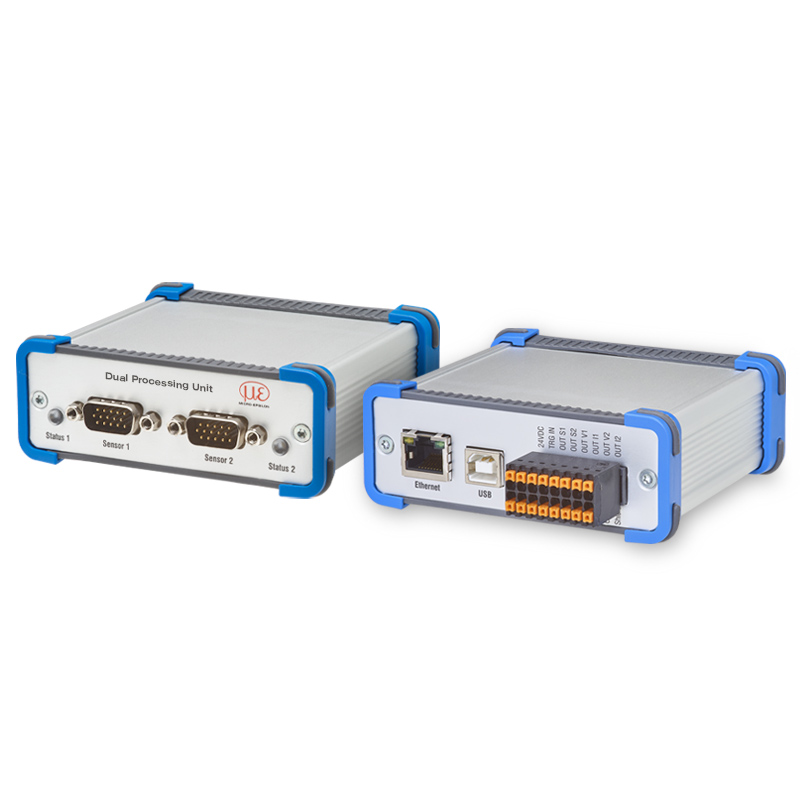

Dual Processing Unit (DPU)은 두 개의 센서 값을 동시에 기록 및 계산할 수 있는 인터페이스 모듈로, 디지털 / 아날로그 변환에도 사용할 수 있습니다. 소프트웨어를 통해 입력 방식 (인코더 또는 RS422 입력)은 변경 가능합니다. 또한 사용자는 여러 프로그램을 취사 선택할 수 있으며, 프로그램을 통해 두께, 직경, 단차 또는 기울기, 동심도, 타원도를 자동으로 연산할 수 있습니다. 데이터 출력은, 최대 100 kHz로 디지털 또는 아날로그 방식으로 가능하며 신호 입력과 스위칭 출력 기능 역시 사용 가능합니다.

사용자 친화적인 웹 인터페이스를 통해 원하는 연산을 선택하고 기타 다양한 설정이 가능합니다. DPU는 C-Box/2A와 하위 호환됩니다.

특징

• 2x RS422 입력, 각 100 kHz (센서 또는 인코더)
• 2x 스위칭 입력, 트리거 또는 마스터용 (HTL/TTL)
• 2x 확장 가능한 아날로그 출력 (전류: 4 ~ 20 mA; 전압: 0 ~ 5 V, 0 ~ 10 V, ±5 V, ±10 V)
• 2x 디지털 스위칭 출력 (HTL)
• 1x Ethernet (TCP/UDP)
• 데이터 출력 및 파라미터를 지원하는 USB 인터페이스
• 센서 자동 인식
• 3개의 출력 인터페이스에서 병렬 데이터 출력
• 통계 기능
• 2점 선형화
• 측정 데이터를 두 단계로 평균화

호환 가능한 센서

• optoNCDT: ILD1420, ILD1900, ILD2300
• optoCONTROL: ODC2520
• confocalDT: IFD241x, IFC2411, IFC242x, IFC2465, IFC2466
