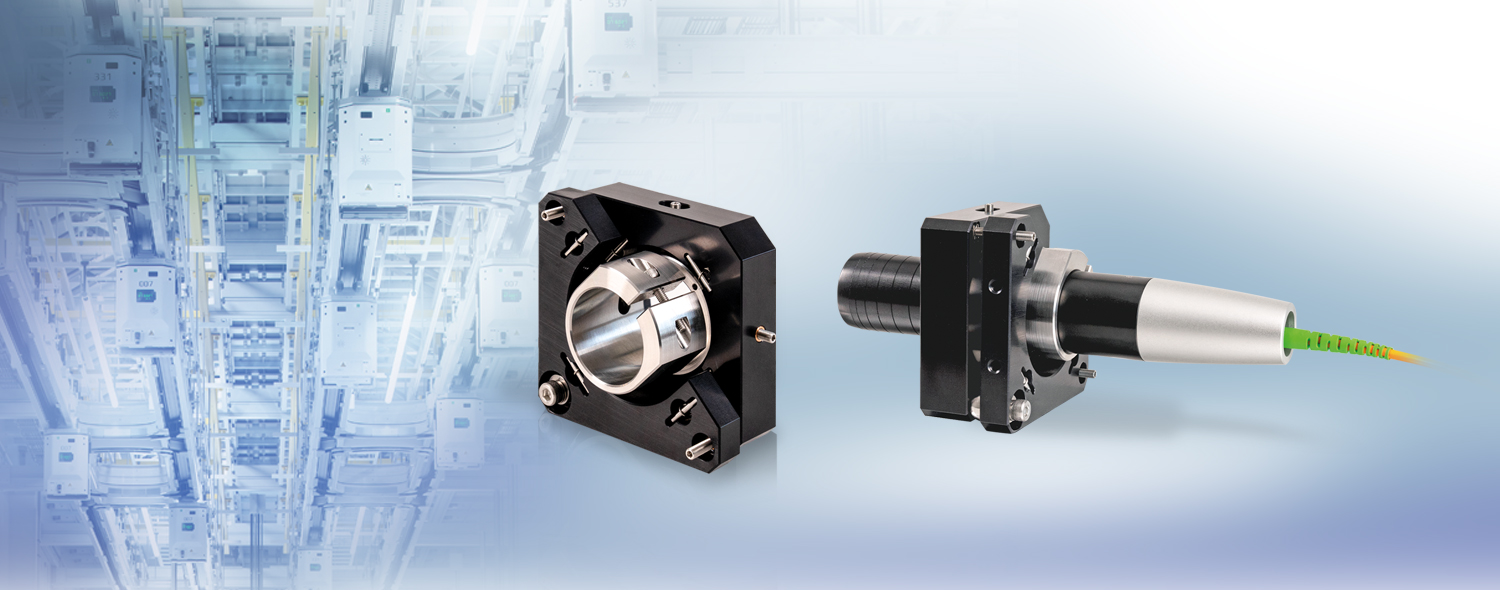

공초점변위센서 액세서리

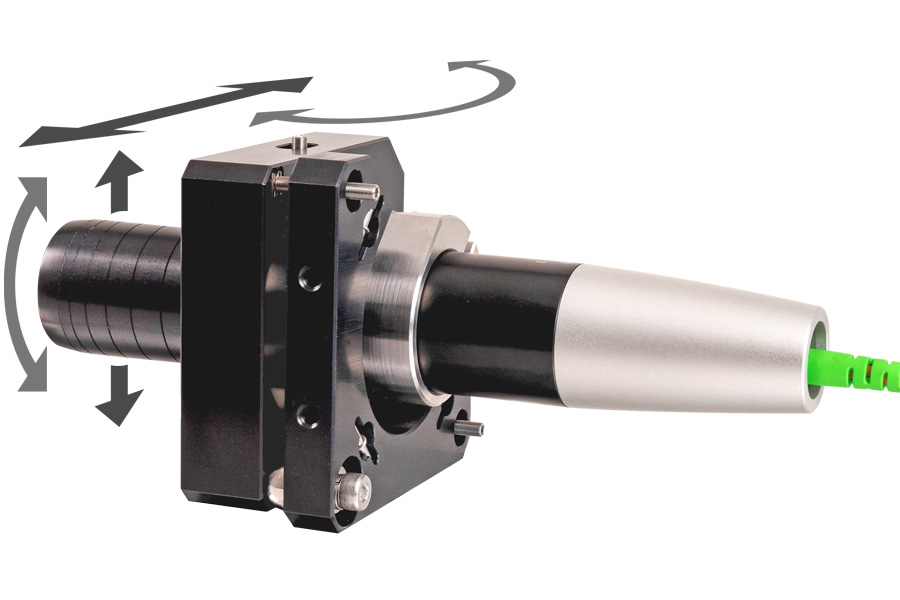

별도로 조정 가능한 마운팅 어댑터
별도로 조정 가능한 마운팅 어댑터는 모든 confocalDT 센서를 타겟에 맞게 얼라인하는 데 사용되는 데, 특히 센서를 기계에 설치한 이후에도 얼라인 할 수 있습니다. 또한 이 같은 산업용 어댑터를 이용해 센서를 X 및 Y축 방향으로 이동하거나 측정 타겟에 맞게 기울일 수 있습니다.
장점
- 27 mm 직경의 센서와 사용 가능
- 작은 직경의 센서에 사용하기 위한 추가 어댑터

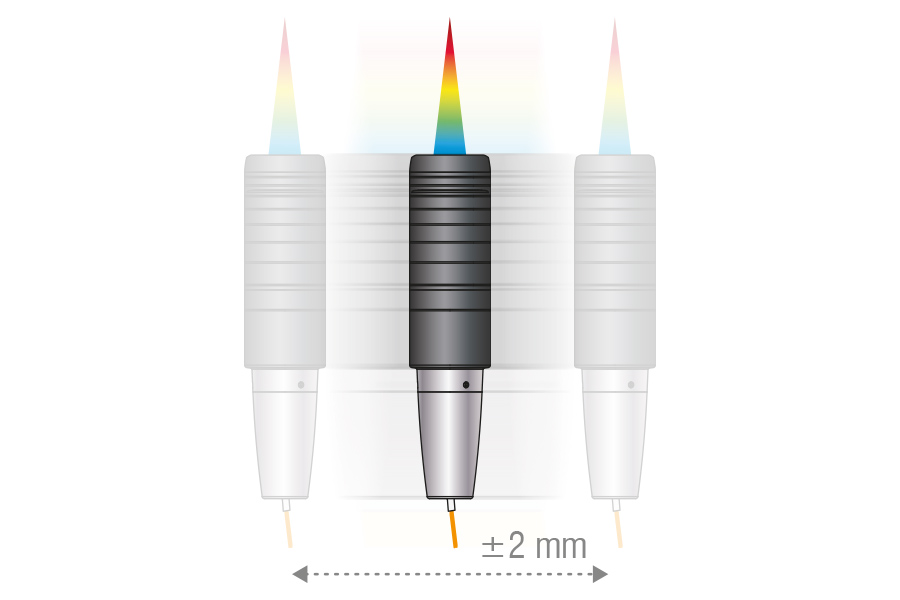

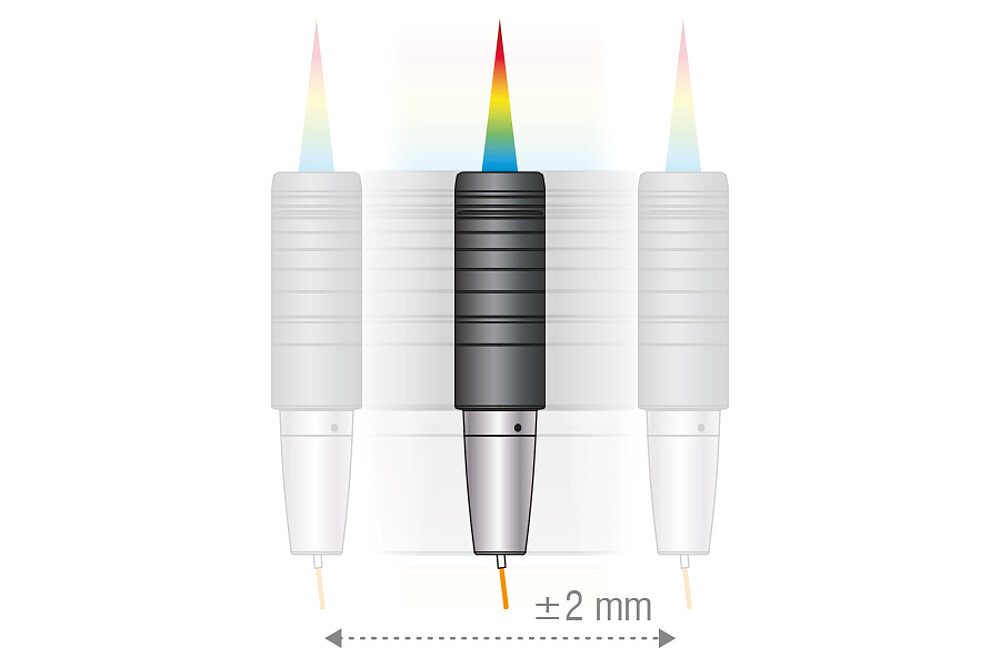

- X / Y 변위: ±2 mm

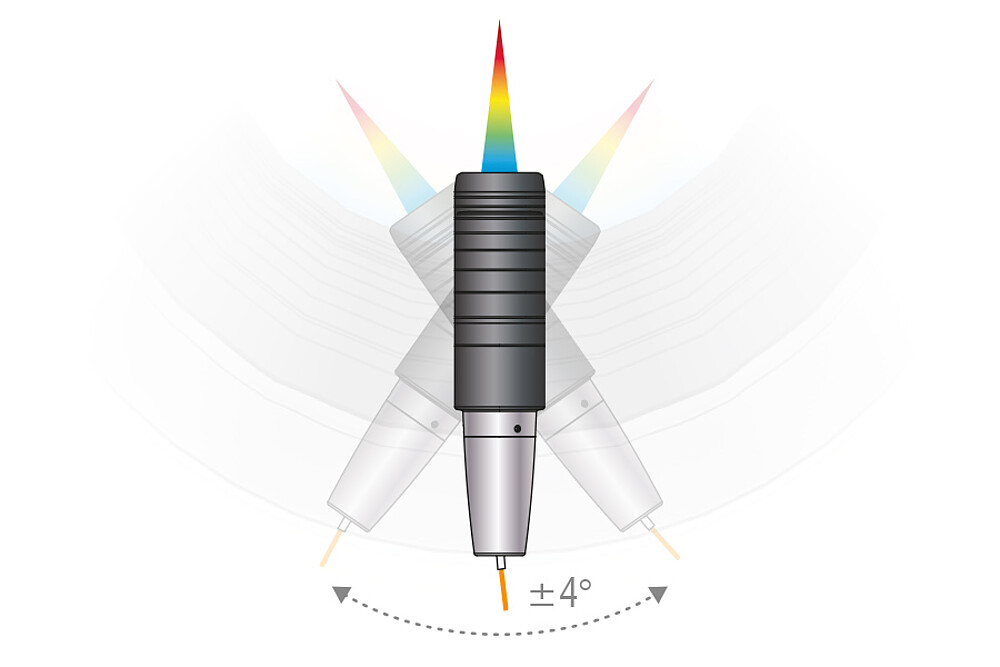

- 틸팅 (Tilting)각도: ±4°
- 진동이 있는 환경에서도 매우 안정적

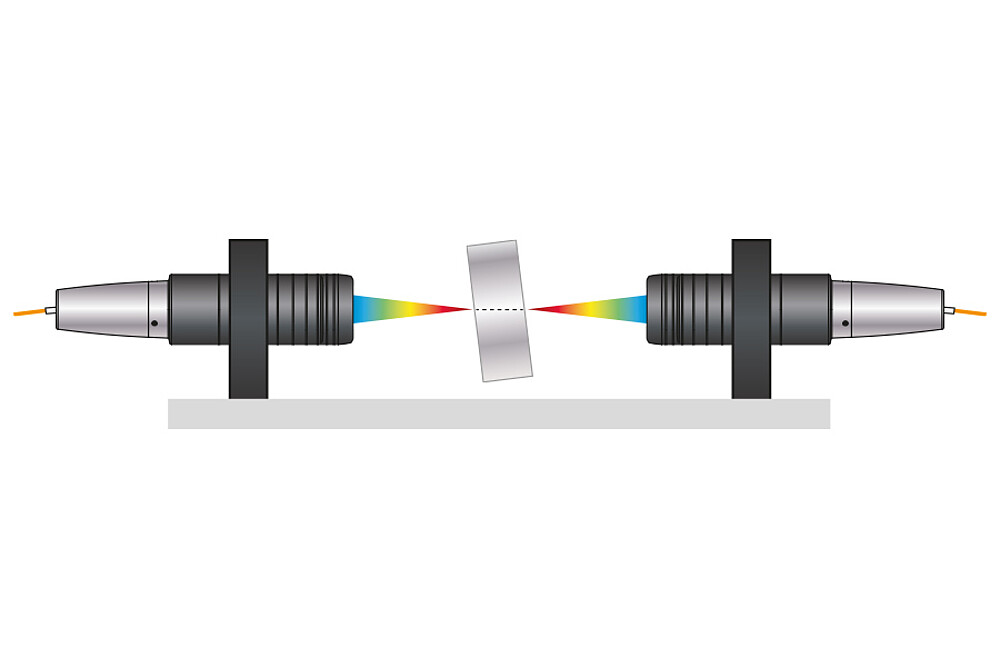

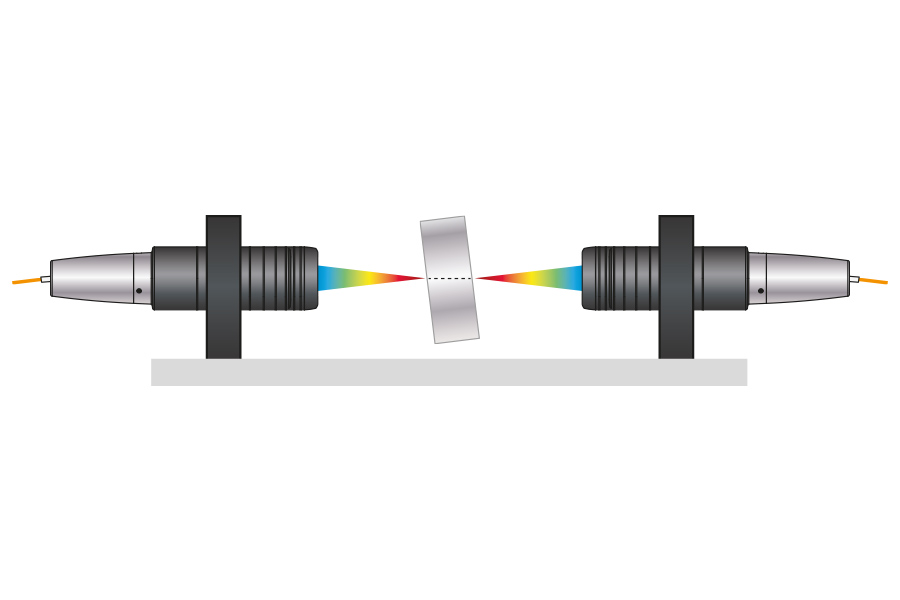

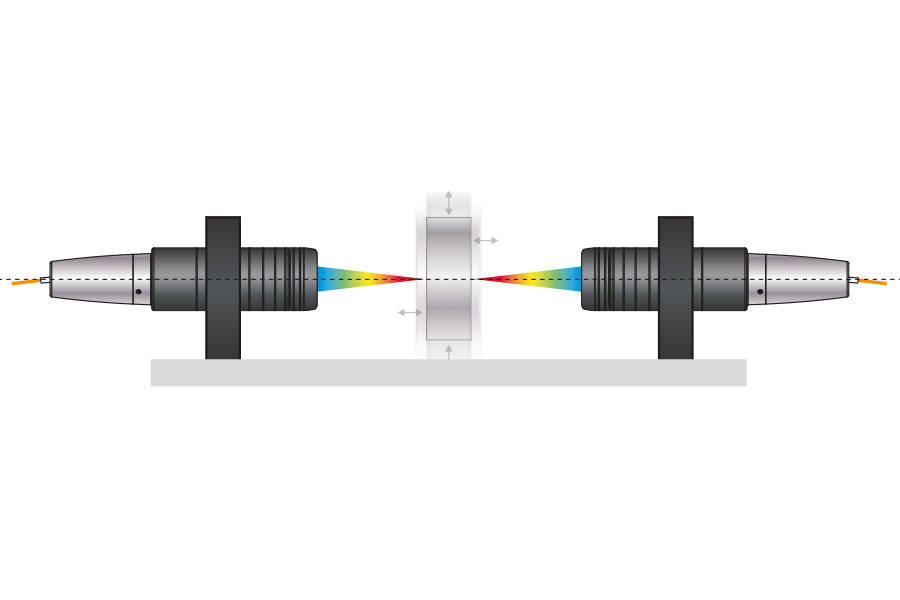

별도 조정 가능한 마운팅 브라켓을 이용한 양면 두께 측정
JMA-Thickness는 총 2개의 조정 가능한 마운팅 어댑터로 구성되어 있으며, 양면 두께 측정을 위해 사용되는 센서를 얼라인 하는 데 사용됩니다. 이는 곧 측정 포인트가 광축에 맞게 정확히 정렬됨을 의미하며 이로써 고정밀한 두께 측정을 실현할 수 있게 됩니다. JMA-Thickness는 기계 및 공장에 설치되는 데 있어 매우 이상적이며 사전 조립된 마운팅 플레이트를 이용해 빠르고 쉬운 설치 역시 가능합니다.
장점:
- 정확하고 유의미한 두께 값
- 타겟이 이동 중인 상황 (예: 진동)에서도 일정한 두께 값 도출
- 다양한 두께 값을 안정적으로 측정

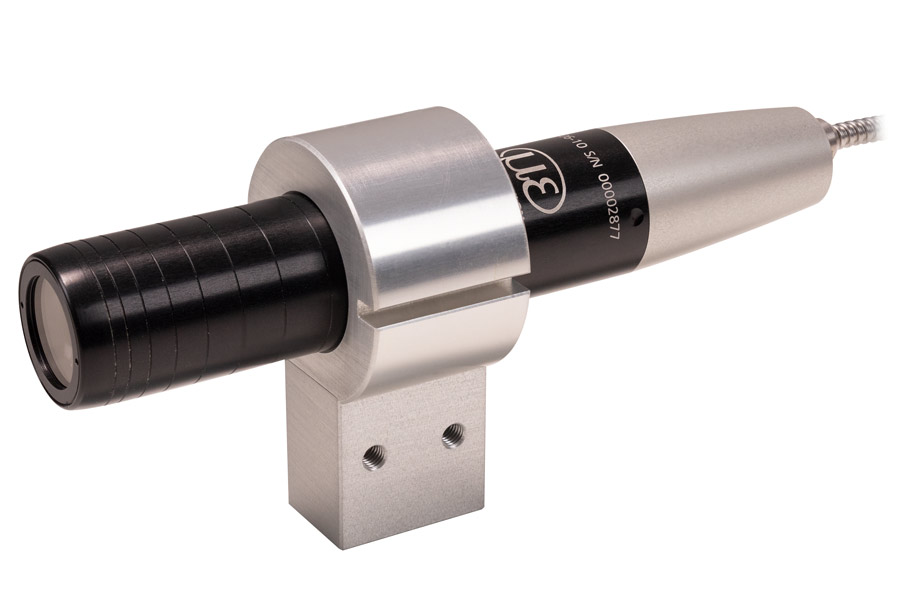

센서 설치에 사용되는 어댑터
공초점변위센서 설치 시, 센서의 직경에 맞게 각기 다른 타입의 마운팅 어댑터가 적용됩니다.
종류
- 4 mm 직경의 센서에 사용되는 MA2402
- 8 mm 직경의 센서에 사용되는 MA2403
- 12 mm 직경의 센서에 사용되는 MA2404-12
- 20 / 27 / 34 / 40 / 54 / 62 mm 직경의 센서에 사용되는 MA2400
케이블 종류 & 보호 호스
공초점변위센서 구매 시, 사용자는 케이블 길이와 종류를 직접 선택할 수 있습니다.
예시
- 광화이버 케이블, 최대 길이 50 m
- 최대 10 m 길이의 드레그 체인용 광화이버 케이블
- 최대 50 m 길이의 보호 호스로 기계적 부하 증가 시 사용 가능
진공 호환형 액세서리
IFS 센서 시리즈 가운데 특주 타입의 센서는 진공 환경에 사용할 수 있도록 설계되었습니다. 특히 센서 외에도 진공 환경에서는 다음과 같은 액세서리를 사용할 수 있습니다.:
- 진공 호환용 보호 호스가 장착된 최대 50 m 길이의 광화이버 케이블

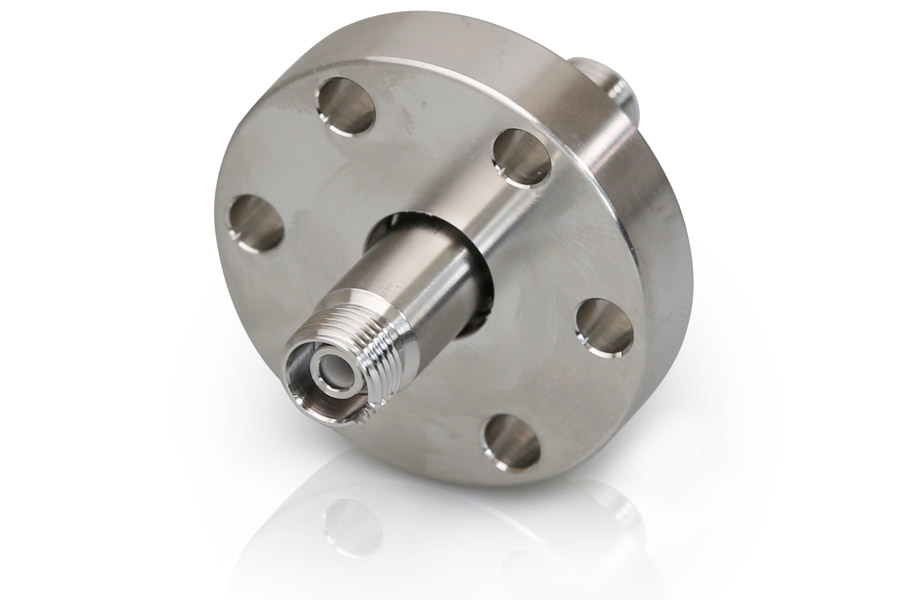

- 광화이버 케이블을 이용한 진공 피드스루
- 진공 피드스루 끝단에 부착된 진공 피드스루, 1채널 및 6채널 버전
