전자동 표면 검사 분야의 선도주자

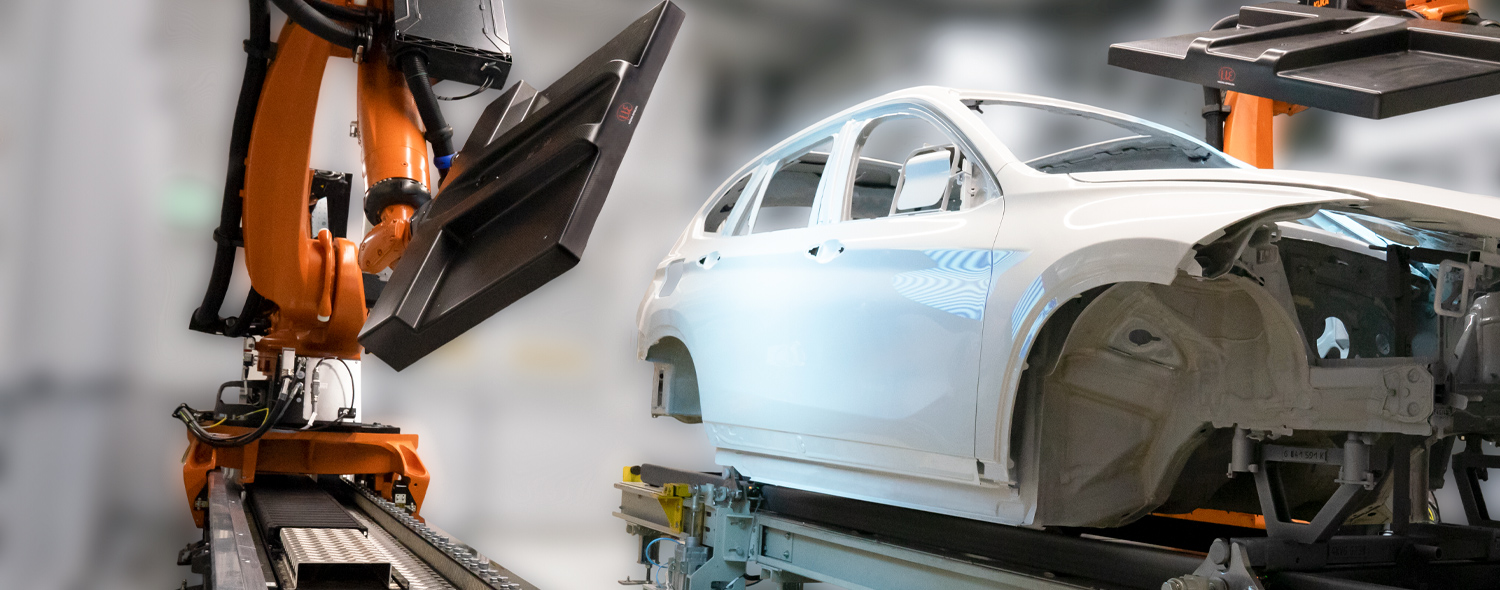

reflectCONTROL Automotive는 도장된 자동차 차체를 완전 자동으로 검사할 수 있도록 합니다. 해당 로봇 시스템은 일반적인 도장 결함의 감지, 3차원 측정 및 분류를 수행할 수 있습니다.
우수한 정밀도와 반복성을 자랑하는 reflectCONTROL 시스템은 자동화된 후속 작업 및 마킹 시스템과 연동될 수 있습니다. 이를 통해 reflectCONTROL Automotive는 도장 결함의 검사와 평가부터 자동 후처리까지 완전 자동화된 프로세스를 구현합니다.
뛰어난 기술력 및 탁월한 결함 검출 능력의 탑재
reflectCONTROL Automotive를 통해 자동차 제조업체는 98.5% 이상의 결함 검출율을 달성할 수 있으며, 차체 색상이나 검사자의 숙련도와 관계없이 항상 재현 가능한 결과를 제공합니다.
결함의 위치를 매우 정확하게 파악할 수 있어 예를 들어 로봇 연마와 같은 후속 자동 처리 작업 역시 매우 수월합니다.
본 검사 시스템은 넓은 검사 범위를 제공하며, 엣지 근처에 위치한 1 mm 미만의 결함까지도 감지할 수 있습니다. 또한 디자인 윤곽을 측정할 수 있으며, 문 또는 열리고 닫히는 커버 형태의 부품의 개방 각도에 쉽게 적용할 수 있을만큼 유연한 적용 능력을 자랑합니다.

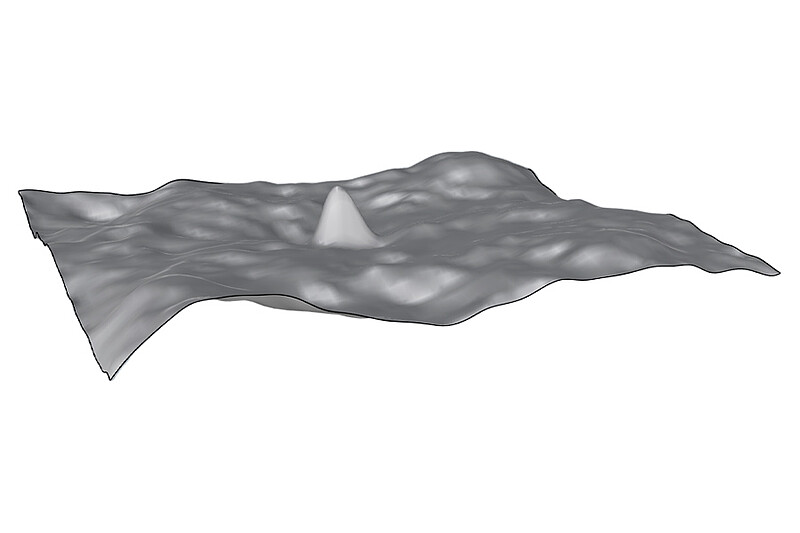

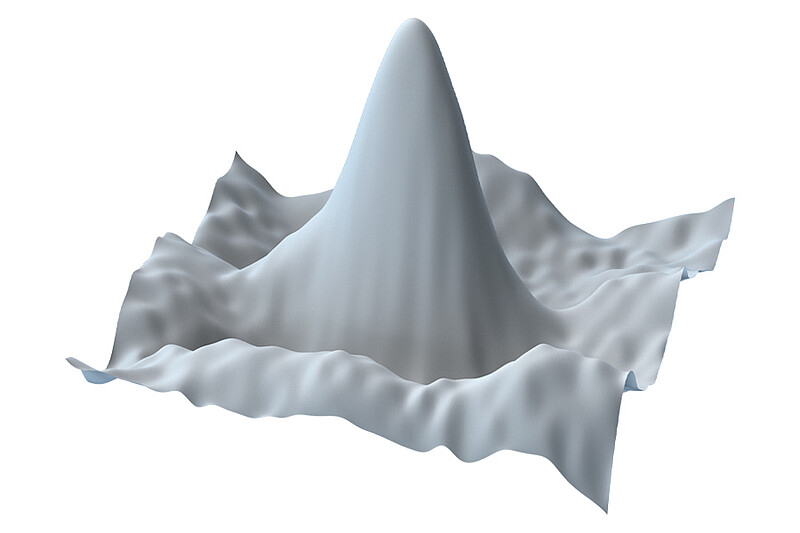

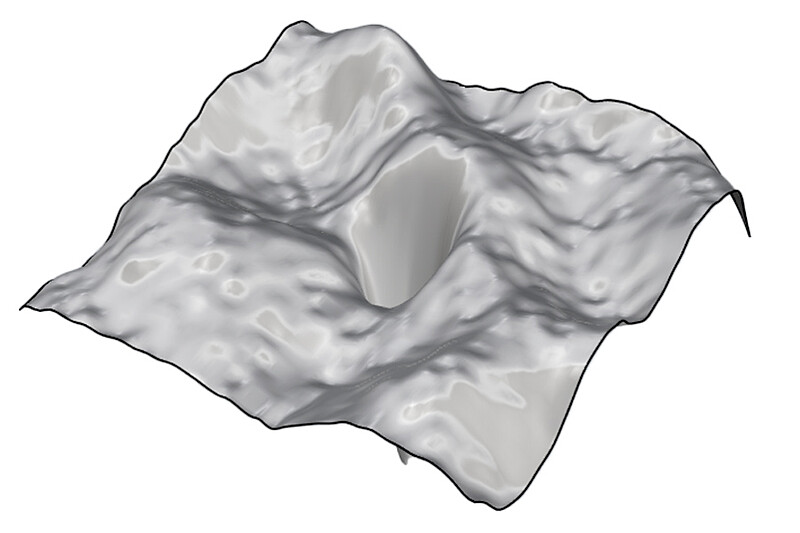

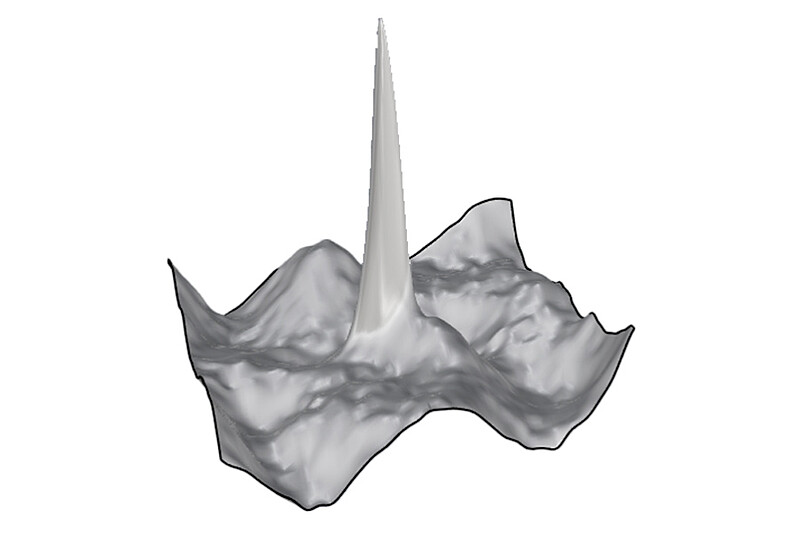

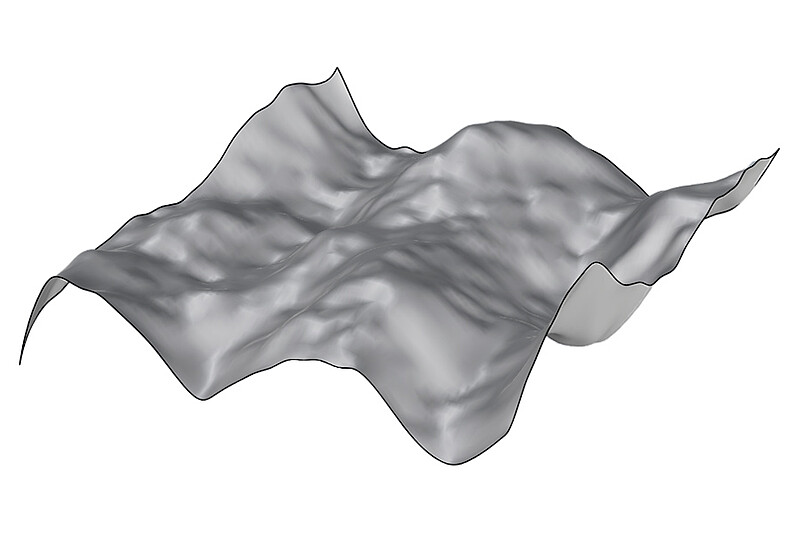

독창적인 3D 재구성 기능을 통해 각 결함에 대해 높이, 깊이, 부피와 같은 특성을 분석 및 기록합니다. 수집된 데이터는 XML 파일로 저장되며, 사용자가 언제든지 이용할 수 있습니다. 추가로, 해당 데이터는 사용자의 품질 관리 시스템에 통합될 수 있습니다.
추가적인 하드웨어 없이 시스템을 활용해 외관 측정 가능

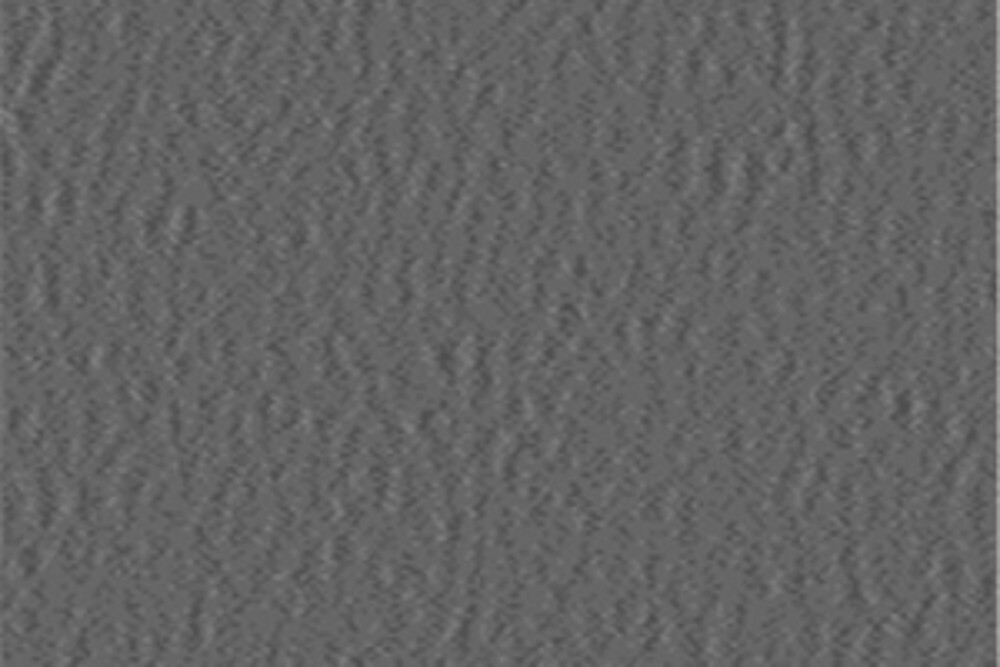

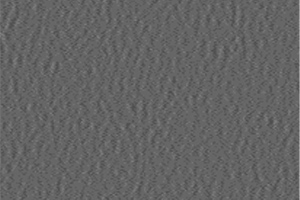

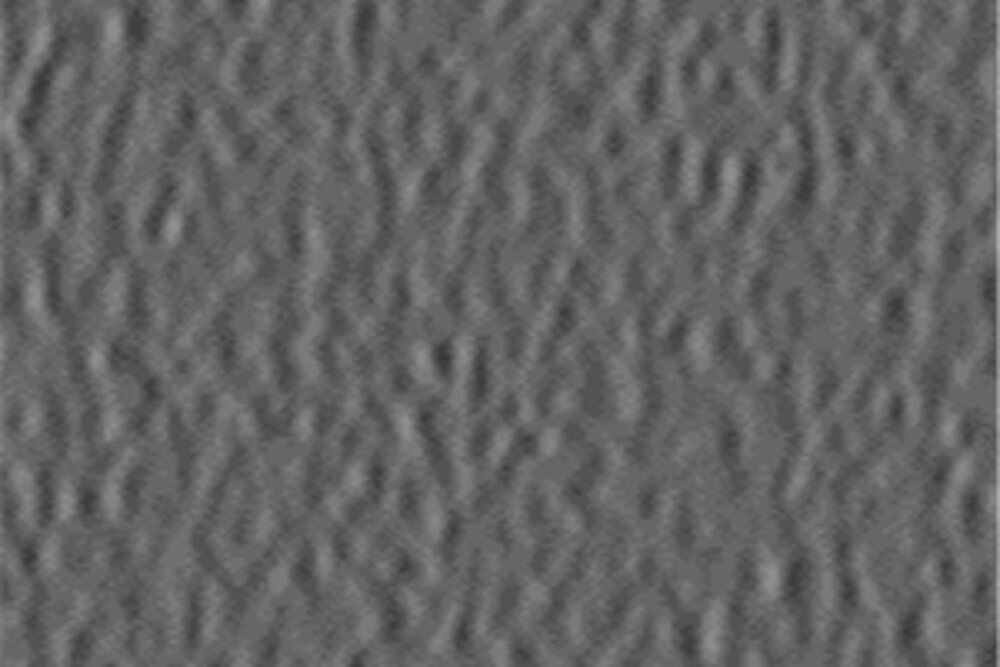

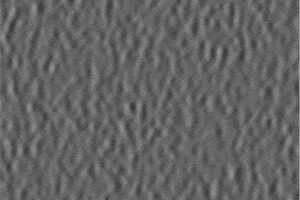

캡처된 이미지를 기반으로 대상체의 외관 상태를 평가하며, 이 경우 별도의 추가 하드웨어가 필요하지 않습니다. 비접촉 방식으로 평가하며 이는 높은 반복성을 자랑하며 시스템에 기본 내장되어 있는 관계로 바로 사용 가능합니다. 또한 외관 평가를 위해 측정 위치를 무제한으로 정의할 수 있으며, 이는 곧 모든 차종의 전체 표면을 측정할 수 있음을 의미합니다.
6D 오프셋 보정 기능 내장
reflectCONTROL 검사 시스템에는 위치 공차를 보정하는 오프셋 보정 기능이 탑재되어 있습니다.
해당 시스템은 검사 스테이션에서 자동차 차체의 위치를 전자동으로 계산합니다. 이에 따라 센서의 측정 위치가 자동으로 조정되어 빠르고 정밀한 측정이 가능하며 우수한 반복 정밀도를 제공합니다.

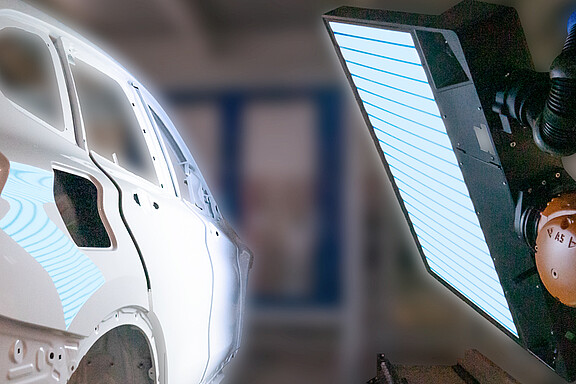

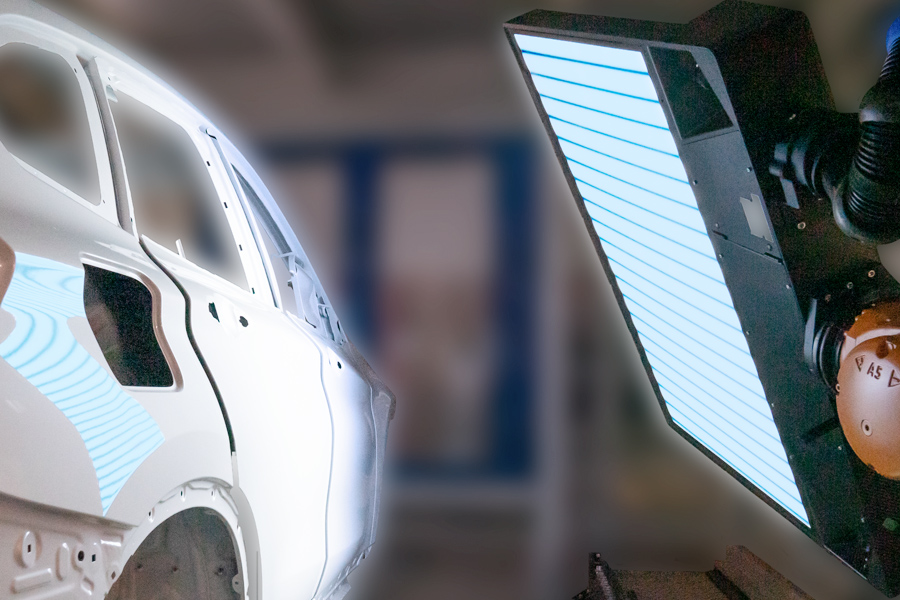

새로운 차량 차체 유형의 간편한 티칭

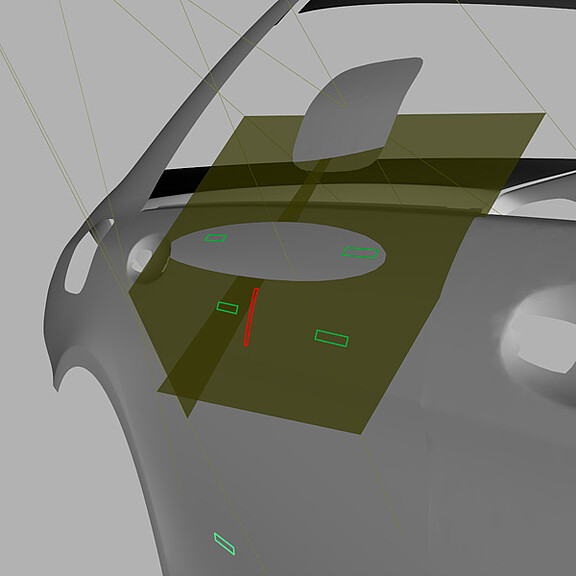

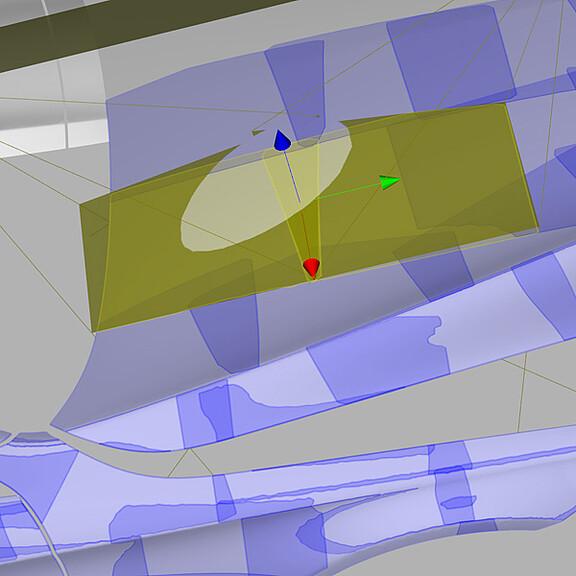

사용자는 시뮬레이션 도구를 통해 새로운 차량 차체 유형을 직접 티칭할 수 있으며, 이를 통해 필요한 사이클 타임을 고려한 경로 계획이 가능합니다. 로봇 기반의 검사 방식 덕분에 새로운 차량 역시 손쉽게 측정할 수 있습니다.

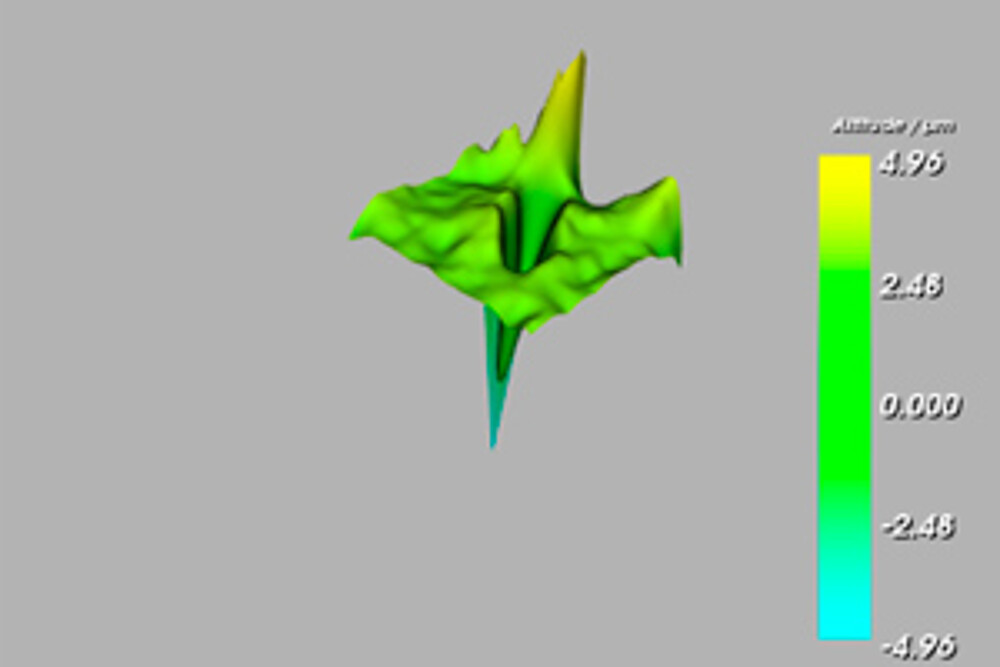

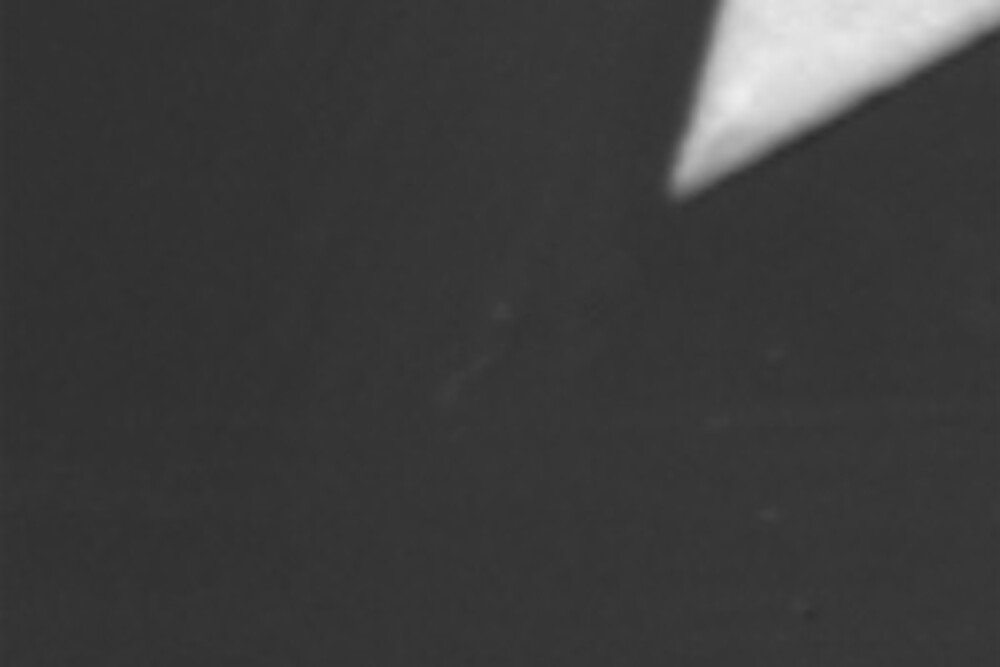

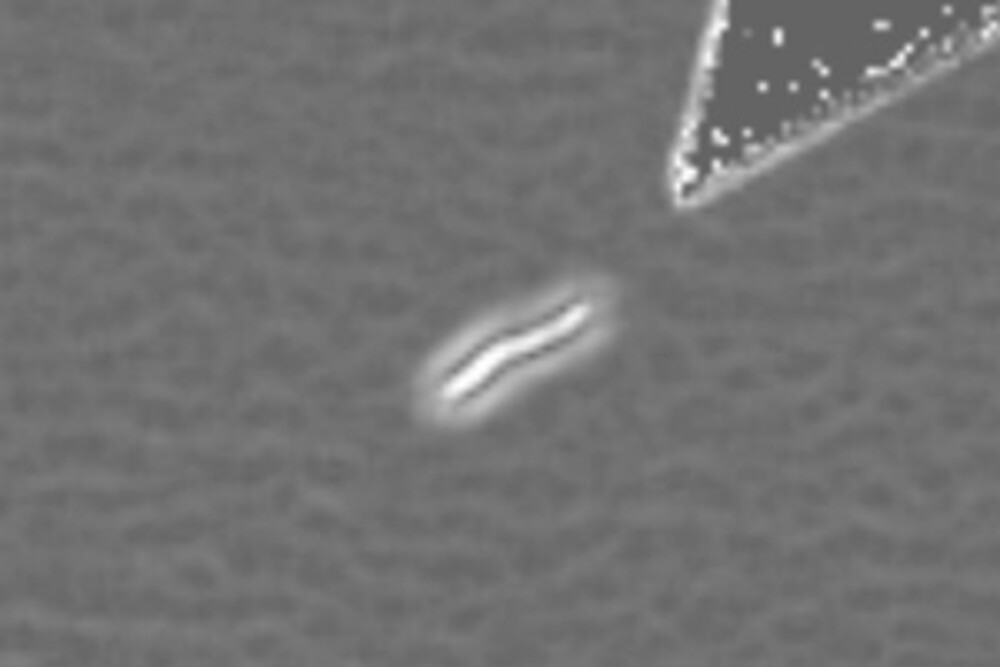

AI 기반 분류
AI 기반 분류를 위해 Micro-Epsilon사는 사용자가 결함 데이터를 학습시킬 수 있는 도구를 제공합니다. 학습된 데이터가 많을수록 결함 분류 작업을 최적화하기 위한 정보가 더 많이 확보됩니다.

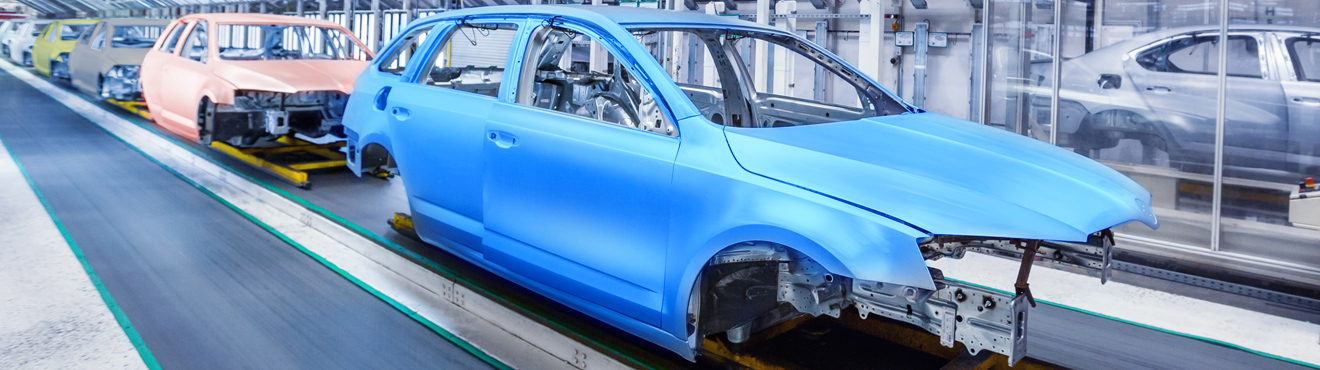

모든 자동차 차체 색상의 자동 설정
또한 혁신적인 reflectCONTROL 시스템은 자동으로 색상 캘리브레이션을 하기 위한 기능을 제공합니다. 해당 기능은 특정 페인트 색상과 새로 출시된 모델에 대해 효과적으로 색상을 보정할 수 있어 매우 유용합니다.
생산 부서에서 새로운 색상 코드를 전송하면, 시스템은 자동으로 파라미터를 설정하고 이를 새로운 색상 코드에 할당합니다.
