스핀들의 열팽창 측정

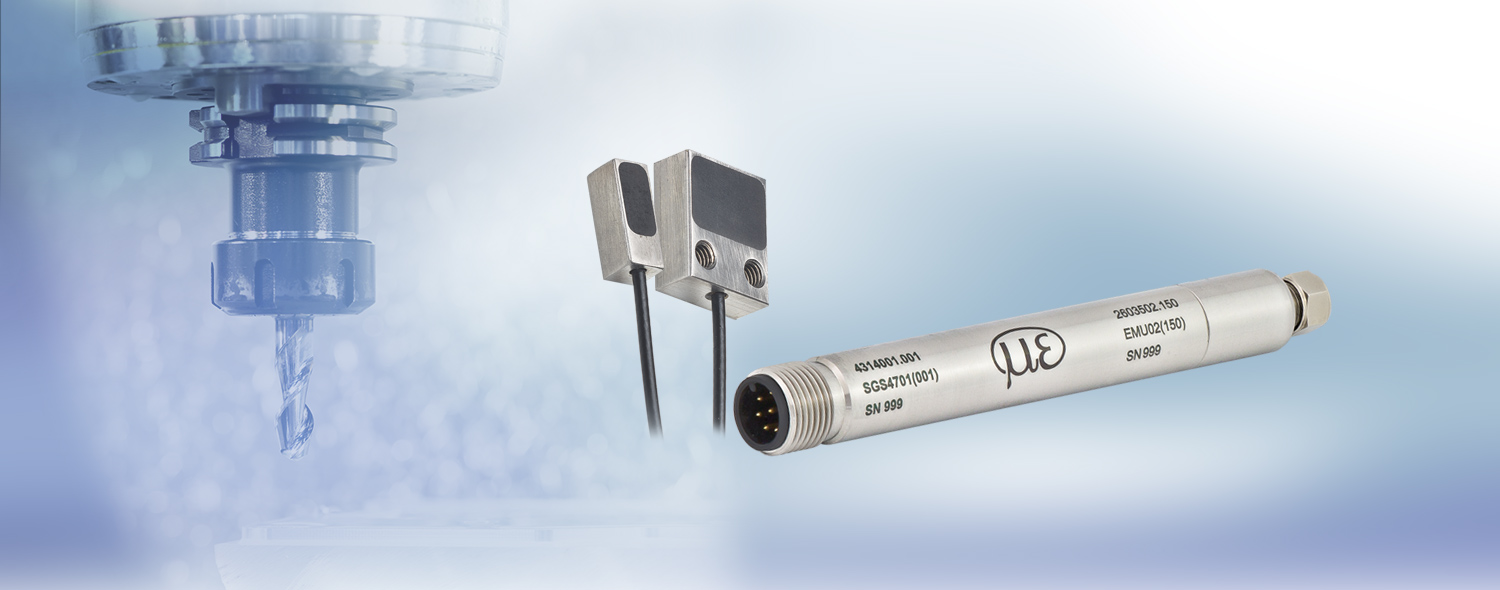

변위 측정 시스템 SGS (Spindle Growth System)4701은 고속 밀링 머신에 사용하기 위해 개발된 제품입니다. 가공 속도가 빠른 점과 더불어 열이 발생하는 이유로 인해 툴을 항상 정해진 장소에 위치시키기 위해 정밀 공작 기계에서 스핀들의 길이 변화를 보정해야 합니다. SGS 센서는 열과 원심력으로 인한 스핀들의 팽창을 측정합니다. 일반적으로 측정은 미로 링 (Labyrinth-ring)에서 이루어지며 길이 변화 이외에도 센서의 온도가 감지되어 출력됩니다. 또한 측정값은 CNC 머신 툴로 보내져 위치에 대한 오차를 보정할 수 있게 됩니다.

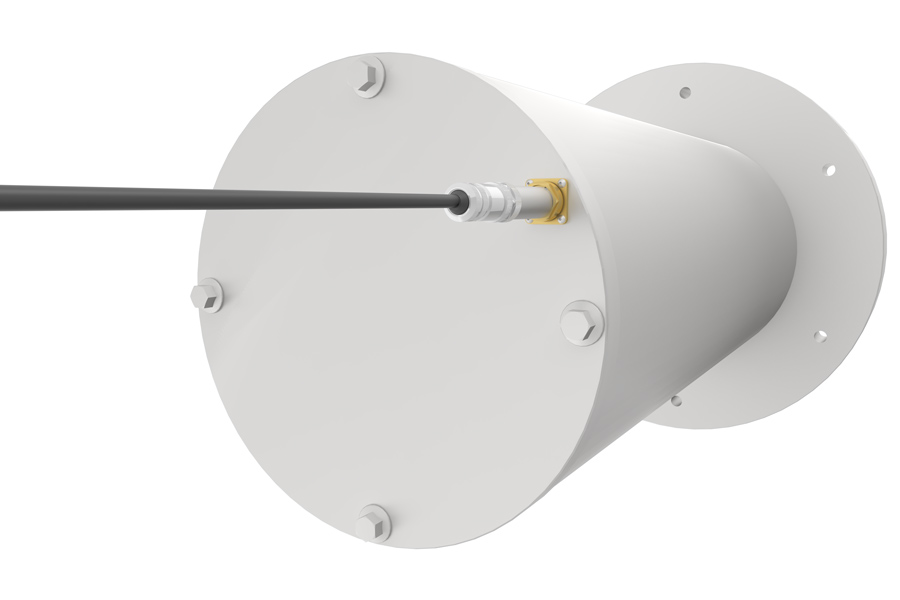

컴팩트한 구조
SGS 4701은 센서, 센서 케이블, 컨트롤러로 구성되어 있으며 강자성체와 비강자성체 타겟에 맞게 공장 캘리브레이션 되어있습니다. 초소형 센서 두 대를 스핀들에 직접 설치할 수 있으며 그 밖에도 컴팩트한 타입의 컨트롤러는 플랜지를 이용해 스핀들 하우징에 설치하거나 스핀들에 직접 설치할 수 있습니다.

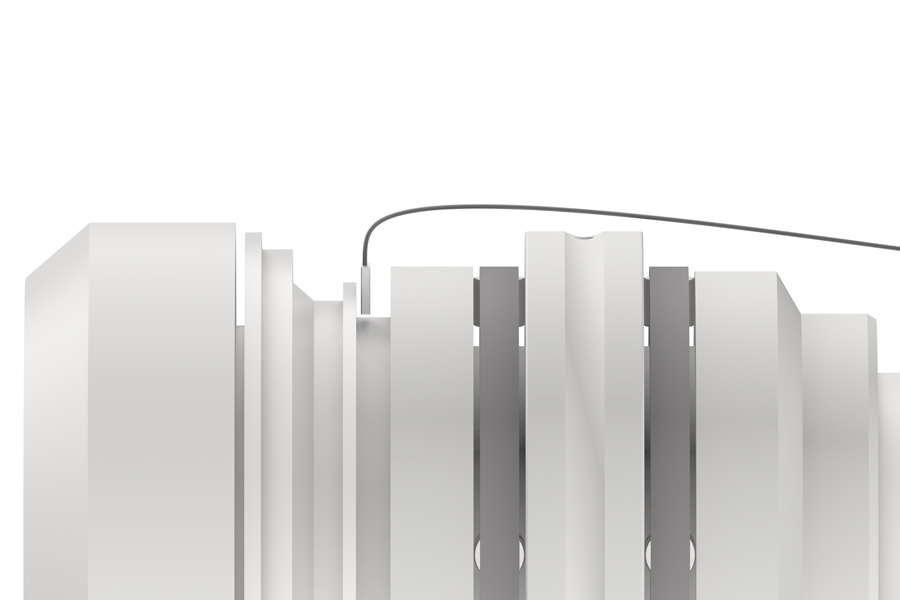

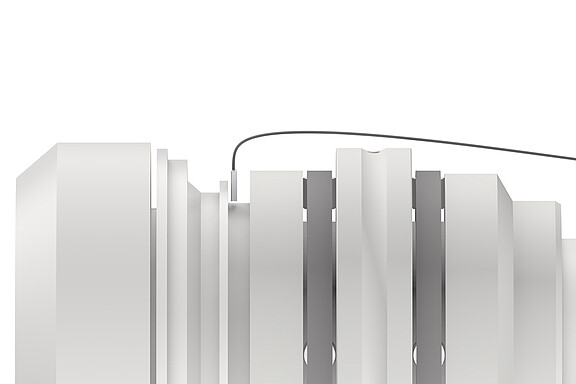

견고한 내구성
SGS 4701은 와전류 기술에 기반하여 작동하기 때문에 타겟을 마모시키지 않는 즉, 비접촉식 측정이 가능합니다. 특히 이 같은 방식으로 인해 측정에 영향을 미치는 열, 분진, 오일의 영향에 민감하지 않습니다.
