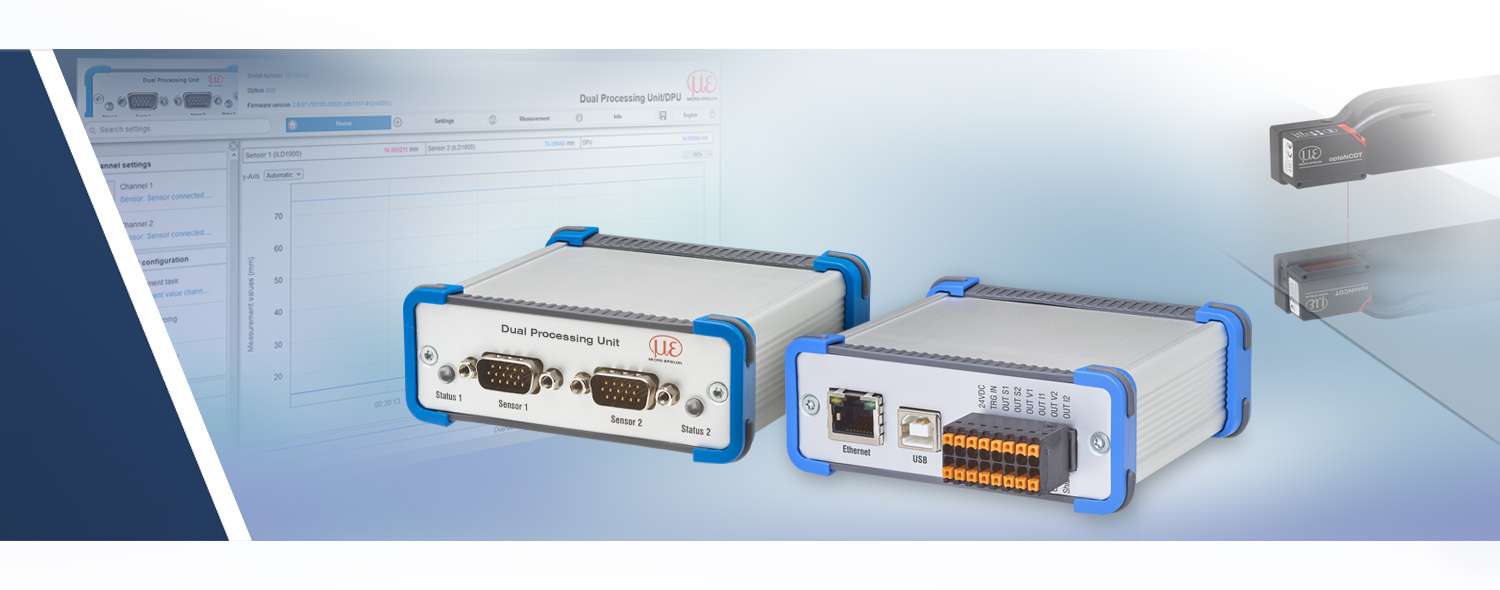

Dual Processing Unit

Dual Processing Unit (DPU)은 두 개의 센서 값을 동시에 기록 및 계산할 수 있는 인터페이스 모듈로, 디지털 / 아날로그 변환에도 사용할 수 있습니다. 소프트웨어를 통해 입력 방식 (인코더 또는 RS422 입력)은 변경 가능합니다. 또한 사용자는 여러 프로그램을 취사 선택할 수 있으며, 프로그램을 통해 두께, 직경, 단차 또는 기울기, 동심도, 타원도를 자동으로 연산할 수 있습니다. 데이터 출력은, 최대 100 kHz로 디지털 또는 아날로그 방식으로 가능하며 신호 입력과 스위칭 출력 기능 역시 사용 가능합니다.

사용자 친화적인 웹 인터페이스를 통해 원하는 연산을 선택하고 기타 다양한 설정이 가능합니다. DPU는 C-Box/2A와 하위 호환됩니다.

특징

• 2x RS422 입력, 각 100 kHz (센서 또는 인코더)
• 2x 스위칭 입력, 트리거 또는 마스터용 (HTL/TTL)
• 2x 확장 가능한 아날로그 출력 (전류: 4 ~ 20 mA; 전압: 0 ~ 5 V, 0 ~ 10 V, ±5 V, ±10 V)
• 2x 디지털 스위칭 출력 (HTL)
• 1x Ethernet (TCP/UDP)
• 데이터 출력 및 파라미터를 지원하는 USB 인터페이스
• 센서 자동 인식
• 3개의 출력 인터페이스에서 병렬 데이터 출력
• 통계 기능
• 2점 선형화
• 측정 데이터를 두 단계로 평균화

호환 가능한 센서

• optoNCDT: ILD1420, ILD1900, ILD2300, ILD5500, ILR3800
• optoCONTROL: ODC2520, ODC2700
• confocalDT: IFD241x, IFC241x, IFC242x, IFC2465, IFC2466
