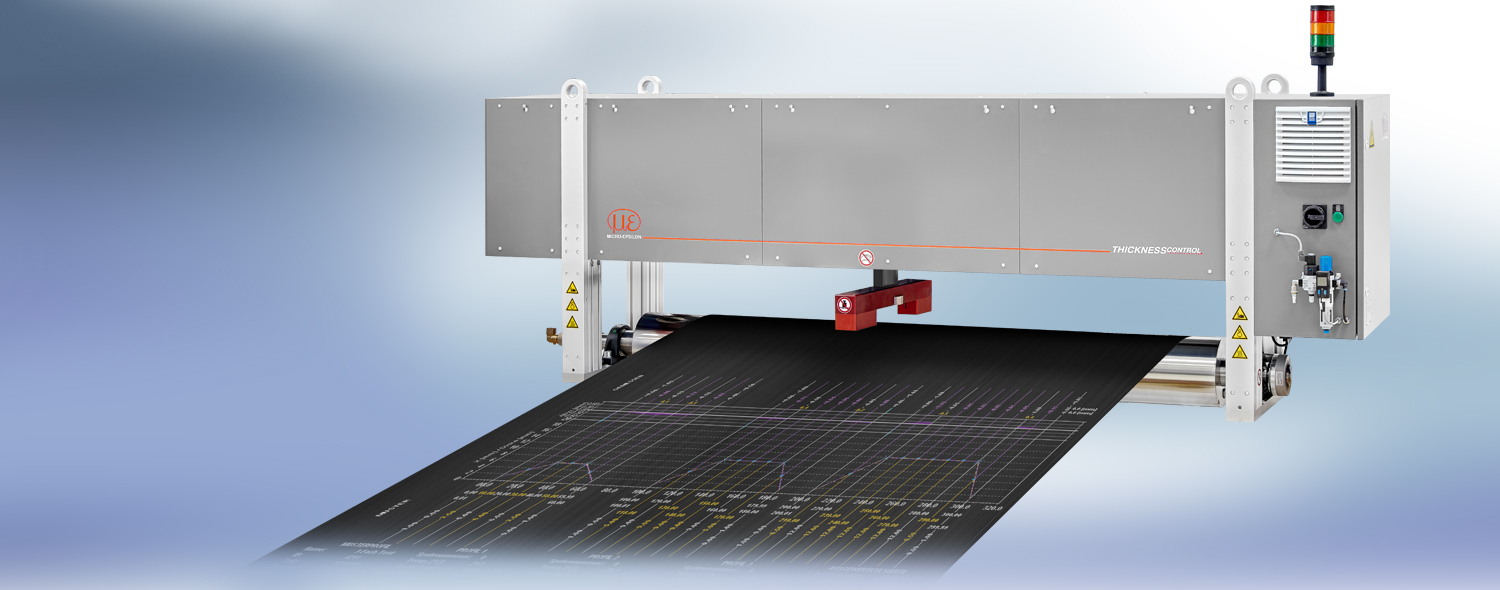

롤러 헤드 설치 시 두께 프로파일의 비접촉식 인라인 측정 (두께 0.3 mm ~ 18 mm)
롤러 헤드 설비에서 릴 형태의 저항기나 시트 제품을 생산하는 경우 두께 측정은 생산 공정을 제어하고 모니터링하는 데 있어 매우 중요합니다. 이에 RTP 시리즈의 시스템을 적용함으로써 두께 프로파일을 다양한 정밀도 등급으로 측정할 수 있을 뿐만 아니라 다양한 범위의 두께와 소재 너비 역시 측정 가능합니다.
특장점:
- 원료 소비 감소와 함께 품질 향상
- 워밍업 또는 제품 교체 시 이동 속도 조정 및 높은 동적 측정 속도를 이용해 고속 제어
- 동위원소 또는 X선으로 인한 부수적인 비용 미발생
- 방사선 시료의 반감기에 대한 대안으로 마모 없는 측정 기술 적용
- 현장 캘리브레이션으로 인한 우수한 온도 안정성
- 맞춤형 인터페이스
소재 파라미터:
- 대상체 너비 50 mm ~ 3,800 mm
- 최대 25 m/min의 자재 공급
- 허용 가능한 표면의 최대 온도: 100°C
RTP 시리즈는 어플리케이션에 따른 센서 기술 (투수과형, 삼각 측량 방식 또는 삼각 측량 방식의 레이저 라인 타입 센서)이 적용된 C 또는 O 프레임 타입으로 설계되었습니다.
RTP 8301.EO 시스템은 투수과형 센서, 와전류변위센서, 측정 롤러의 조합에 따른 원리에 따라 작동합니다. 와전류변위센서와 투수과형 센서는 혁신적인 측정 클램프에 설치됩니다. 센서가 클램프에서 롤러까지 거리를 측정하는 이유로, 대상체 하부를 감지합니다. 센서 성능은 별도의 조정 과정을 거쳐 특정 측정 작업에 맞추어져 있기 때문에 측정 간격이 큰 경우에도 우수한 정밀도를 자랑합니다. 그 밖에도 투수과형 센서는 대상체의 상부를 감지합니다. 이후 대상체의 두께는 두 신호의 차이를 통해 도출됩니다. 또한 측정 클램프는 공압식 클리닝 방식을 따르기 때문에 험준한 환경에서도 사용 가능합니다. 프로파일로미터는 기능 면에 있어 TIP 8301과 일치하지만, 프론트엔드 및 평가 기능 면에 있어 차이가 있습니다.
특장점:
- 직선성 ±5 µm
- 측정 간격 15 mm
- 대상체 특징과 관계없이 두께 측정
RTP 8301.CT는 레이저 삼각 측량 방식의 센서를 사용하므로 대상체의 물리적 특성과 관계없이 측정 가능합니다. O 프레임 타입의 시스템으로, 두 센서는 차동 방식에 따라 두께 값을 검출합니다. 높은 정밀도를 보장하기 위해 센서의 레이저 빔은 특수 개발된 광전자 기기를 사용하여 생산 중 정확하게 조정됩니다. 또한 해당 시스템은 측정 속도가 매우 빠른 까닭에 동적인 공정을 모니터링하는 데 매우 적합합니다. 그 밖에도 시스템은 O 프레임 구조를 띄고 있는 데, 온도와 관계없이 변하지 않는 보정 프레임을 활용하며 더 많은 센서를 이용해 측정 프레임의 온도 변화를 방지하는데 사용합니다. 프로파일로미터는 기능 면에 있어 TIP 8301.CT와 일치하지만, 프론트엔드 및 평가 기능 면에 있어 차이가 있습니다.
특장점:
- 직선성 ±5 µm
- 측정 간격 18 mm
- 대상체 특징과 관계없이 두께 측정
RTP 8302.T는 레이저 삼각 측량 방식의 센서를 사용하므로 대상체의 물리적 특성과 관계없이 측정 가능합니다. 높은 정밀도를 보장하기 위해 센서의 레이저 빔은 특수 개발된 광전자 기기를 사용하여 생산 중 정확하게 조정됩니다. 또한 해당 시스템은 측정 속도가 매우 빠른 까닭에 동적인 공정을 모니터링하는 데 매우 적합합니다. 그 밖에도 C 프레임 타입의 본 시스템은 온도로 인한 간섭을 방지하기 위해 자동화된 현장 캘리브레이션 기능을 활용할 수 있습니다.
특장점:
- 직선성 ±5 µm ~
- 최대 측정 범위 20 mm
- 침수 깊이 (Immersion depth)50 ~ 1,000 mm
- 고객 요청에 따른 별도 사이즈 주문 제작 가능
- 최대 측정 속도 20 kHz
RTP 8302.LLT는 삼각 측량 방식의 레이저 라인 타입 센서를 사용하므로 대상체의 표면 특성과 관계없이 측정 가능합니다. 만일 포인트 타입의 센서와 사용하는 경우, 해당 시스템은 갭 (Gap)너비 측정 시 더욱 정밀한 측정 결과를 도출합니다. 그 밖에도 C 프레임 타입의 본 시스템은 온도로 인한 간섭을 방지하기 위해 자동화된 현장 캘리브레이션 기능을 활용할 수 있습니다.
특장점:
- 직선성 ±10 µm, 측정 범위 40 mm
- 갭 (Gap)너비 300 mm
- 침수 깊이 (Immersion depth)50 ~ 1,000 mm
- 고객 요청에 따른 별도 사이즈 주문 제작 가능
- 최대 측정 속도 2 kHz
