thicknessGAUGE 3D

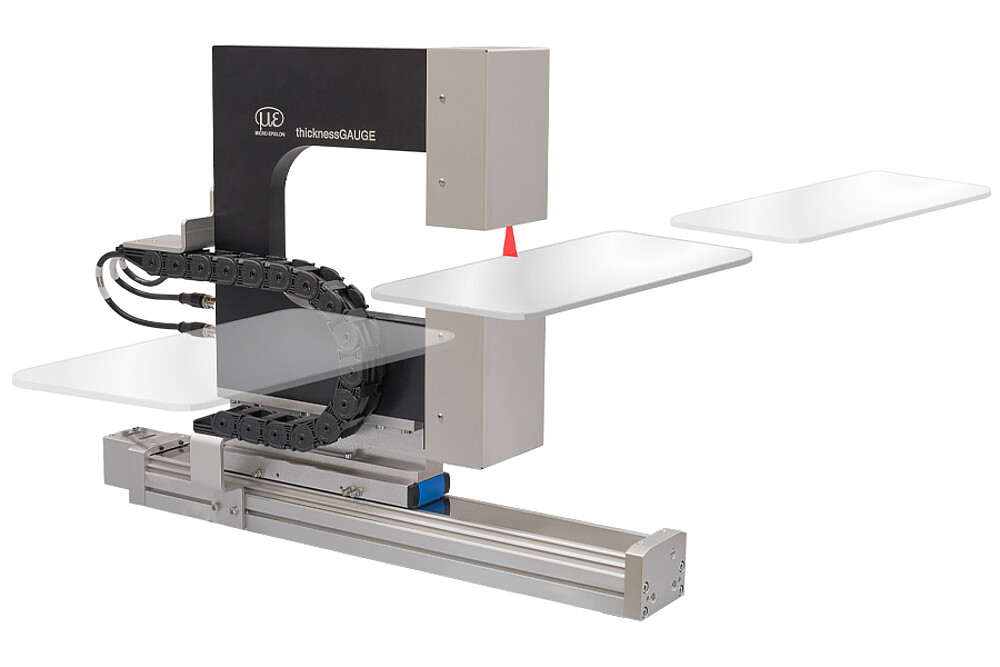

thicknessGAUGE 3D 센서 시스템은 코팅부 엣지, 용접 이음매 또는 스트랜드 프로파일과 같은 스트립 및 시트의 인라인 프로파일 평가 및 3D 측정에 사용됩니다. 본 시스템은 두 대의 레이저스캐너가 부착된 안정적인 프레임으로 구성되어 있습니다. 스캐너는 상부 및 하부 표면의 프로파일을 측정한 뒤 이를 개별적으로 연산할 수 있을 뿐만 아니라 3D 포인트 클라우드로 데이터를 결합할 수 있습니다.
고정밀 프로파일 및 3D 인라인 측정
thicknessGAUGE 센서 시스템은 공장에서 조립 및 캘리브레이션이 모두 완료되어 출고됩니다. 또한 레이저스캐너는 설치 조건에 맞게 서로 완벽하게 맞춰져있는 관계로 측정 정확도가 매우 높습니다. 본 시스템은 정지되어 있던 위치에서 측정 포인트로 이동하며, 완벽한 전자동 캘리브레이션을 위해 시스템은 이후 다시 정지되어 있던 위치로 재이동하게 됩니다.
다양한 설정 옵션을 이용한 자동 연산

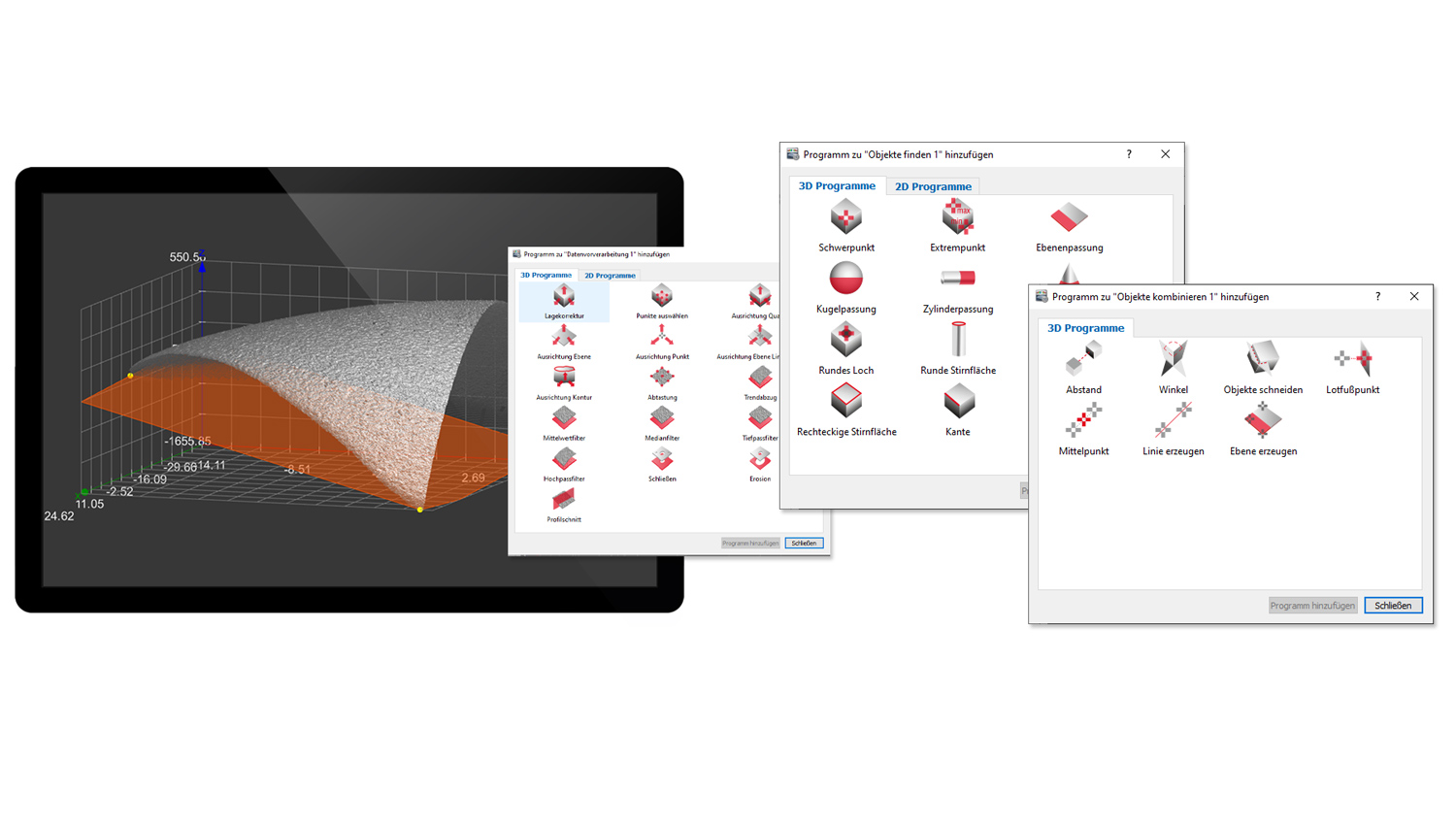

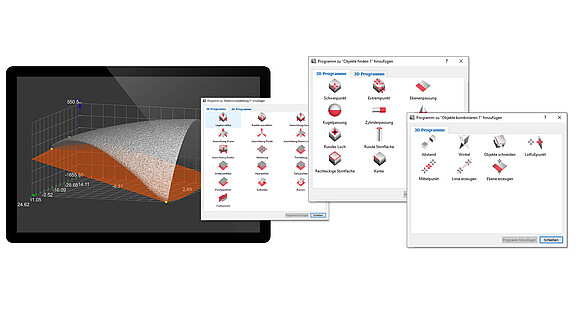

사용자는 thicknessGAUGE 3D를 이용해 자동으로 측정할 수 있습니다. 단, 이를 위해 Micro-Epsilon사에서 제공하는 설정 (Configuration)파일이 필요하며 이를 thicknessGAUGE 3D로 불러오는 작업을 거치게 됩니다. 옵션으로 제공되는 소프트웨어, 3DInspect를 사용하여 자신만의 설정 파일이나 여러 설정 파일을 생성할 수 있습니다. 해당 소프트웨어를 통해 다양한 파라미터를 선택할 수 있으며, 이외에도 측정할 여러 대상체의 형상을 자유롭게 설정하고 이를 통해 후속 연산 작업을 수행할 수 있습니다. 또한 소프트웨어의 유용한 툴을 사용하여 포인트 클라우드의 얼라인먼트 및 필터링이 가능하며 추가적인 작업 없이도 중요한 영역을 자동으로 식별 및 선택할 수 있고 더 나아가 다양한 프로그램을 결합할 수 있습니다.
