센서 시스템을 이용한 스트립 및 플레이트 소재의 고정밀 두께 측정
thicknessGAUGE 센서 시스템은 최대 50 mm의 스트립 소재, 플레이트, 시트의 두께를 정밀하게 측정하는 데 사용됩니다. 다양한 센서 유형, 측정 범위와 너비를 갖춘 여러 제품을 활용해 뛰어난 가격 대비 성능을 바탕으로 다양한 소재와 표면의 인라인 두께 측정이 가능합니다.

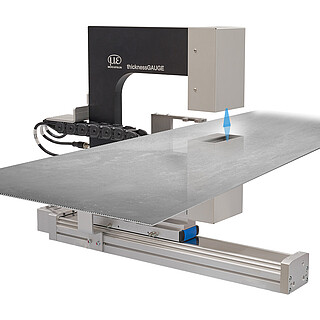

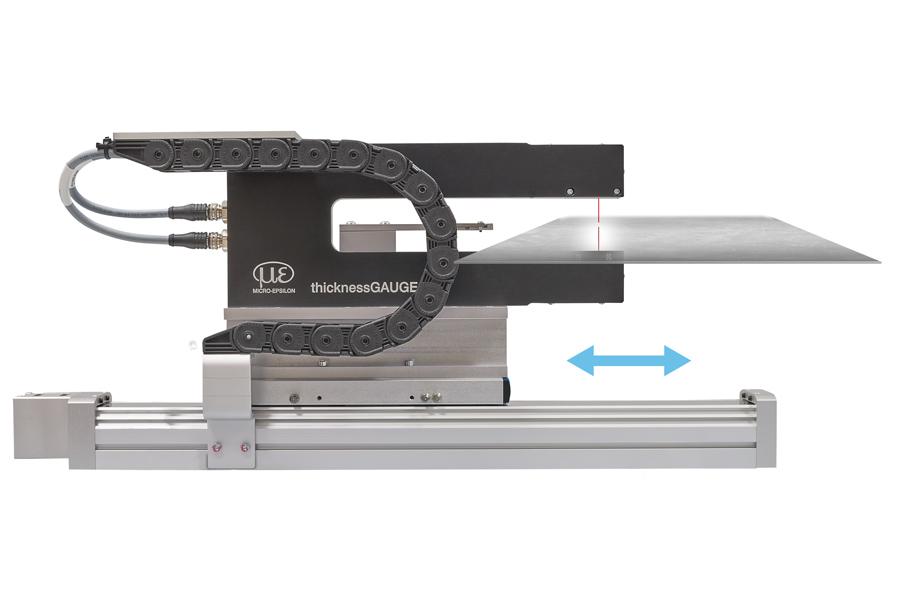

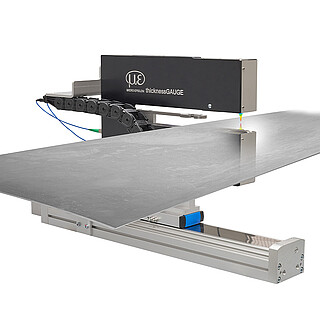

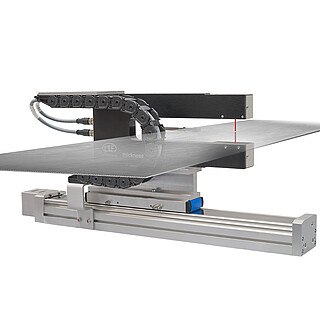

완전히 조립된 본 시스템은 안정적인 프레임으로 구성되어 있는 데, 해당 프레임에는 두 대의 변위센서가 설치되어 있어 각 센서의 거리 값 차이를 통해 대상체의 두께 값을 도출합니다. 센서는 조립 과정에 있어 서로 완벽히 얼라인됩니다. 아울러 제조 시 공장에서 수행되는 두께 캘리브레이션으로 인해 매우 정밀하게 두께를 측정할 수 있게 됩니다.

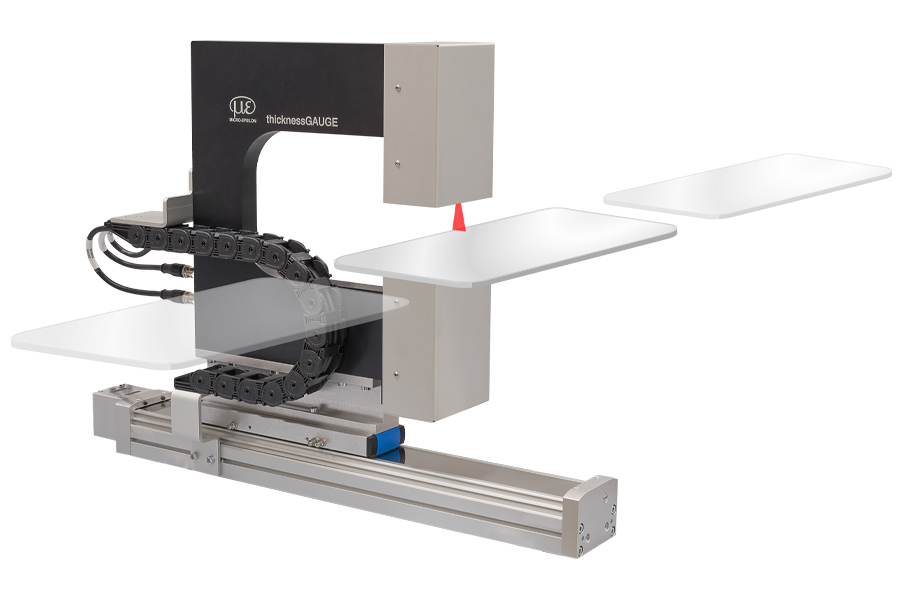

선형 축을 이용해 센서 시스템을 정지된 위치에서 측정 위치로 이동시키게 되는 데, 이 때 정지된 위치는 전자동 캘리브레이션에 있어 기준점이 됩니다.
높은 정밀도로 두께 측정

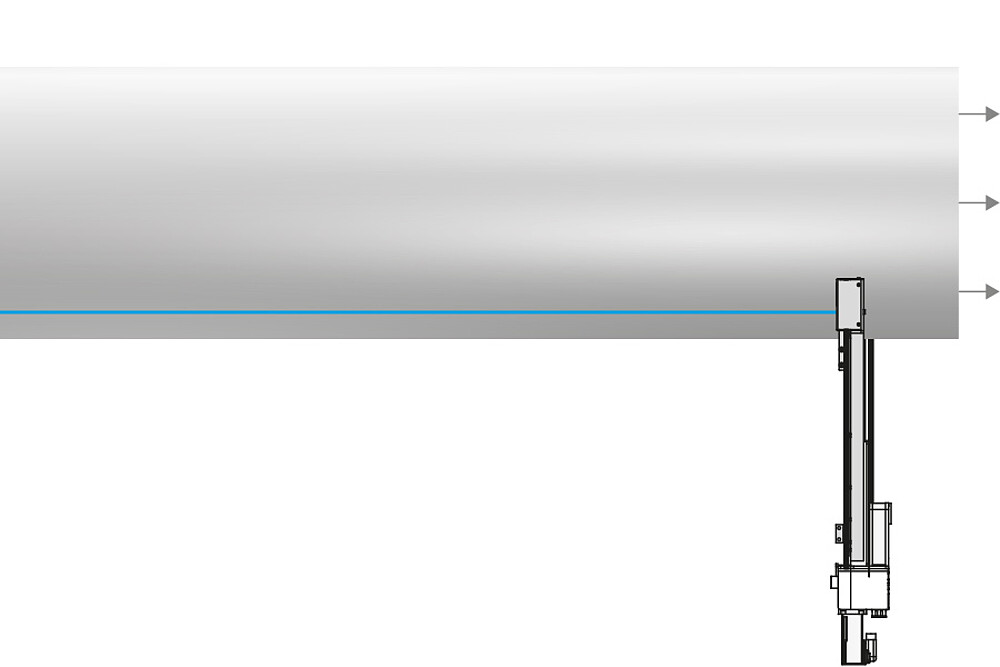

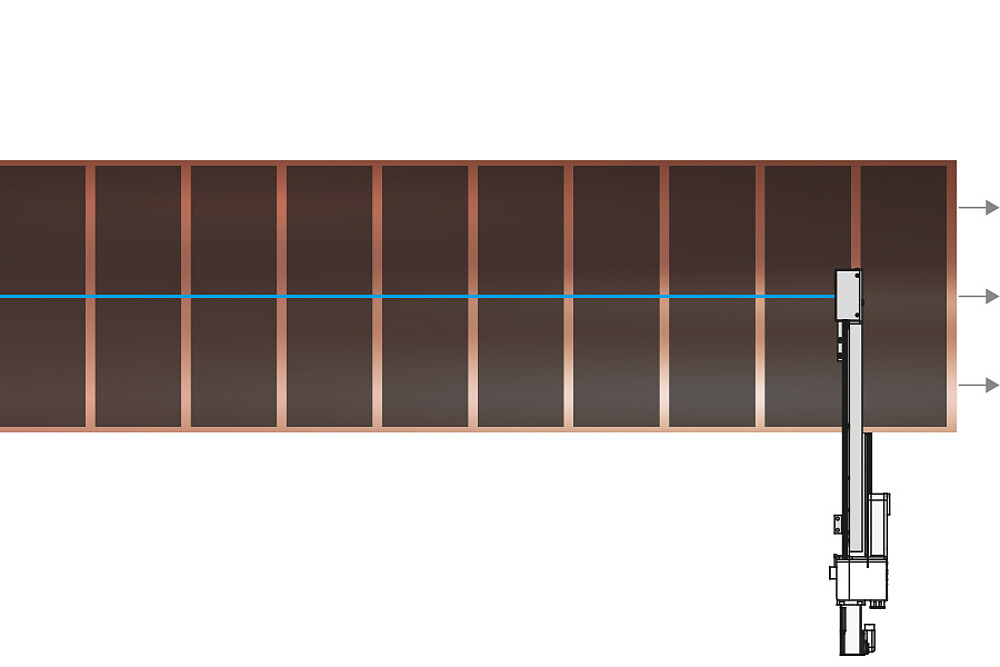

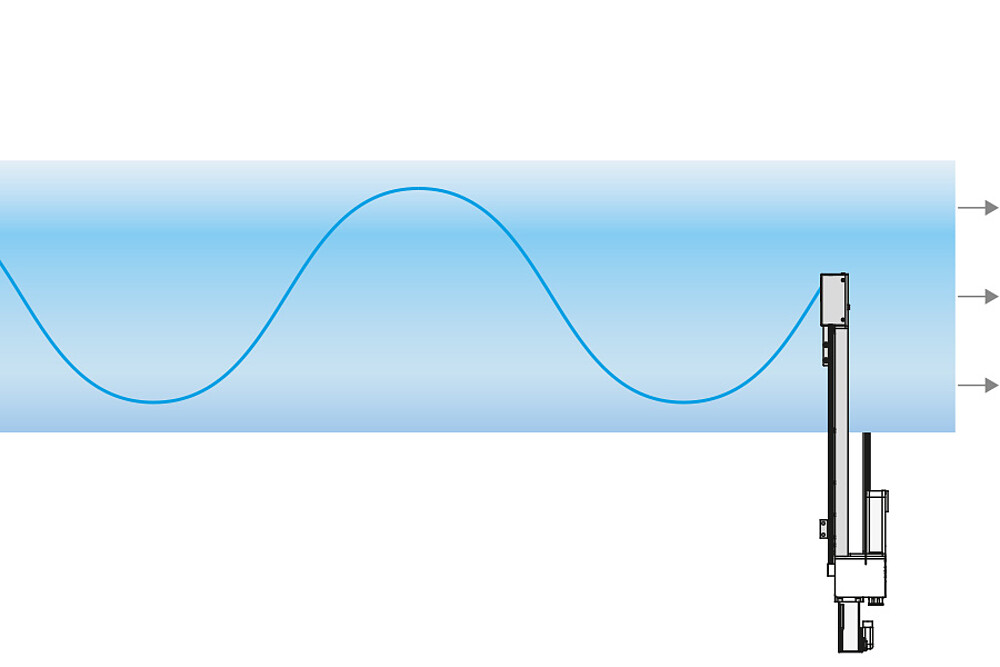

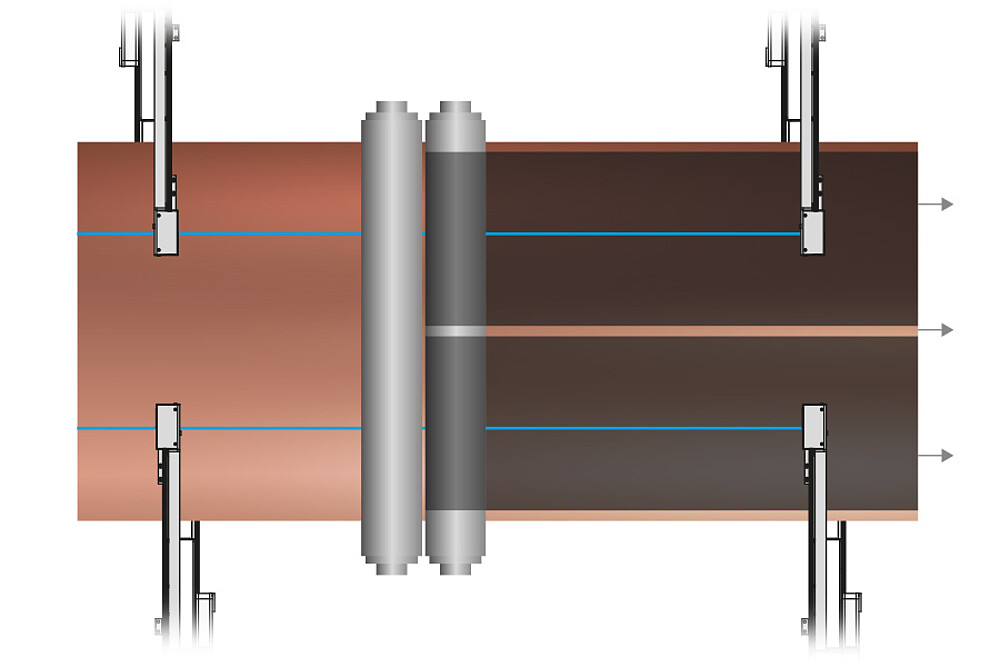

thicknessGAUGE 센서 시스템은 산업 현장에서 스트립 및 플레이트 소재의 두께를 정밀하게 측정하는 데 사용됩니다. 전자 기계식 드라이브가 장착된 선형 장치를 이용해 이동하며 두께를 측정할 수 있습니다. 이외에도 중심선 (중심부 두께)을 측정하거나 엣지의 두께를 측정하기 위해 트랙을 고정한 상태에서 측정할 수 있습니다.

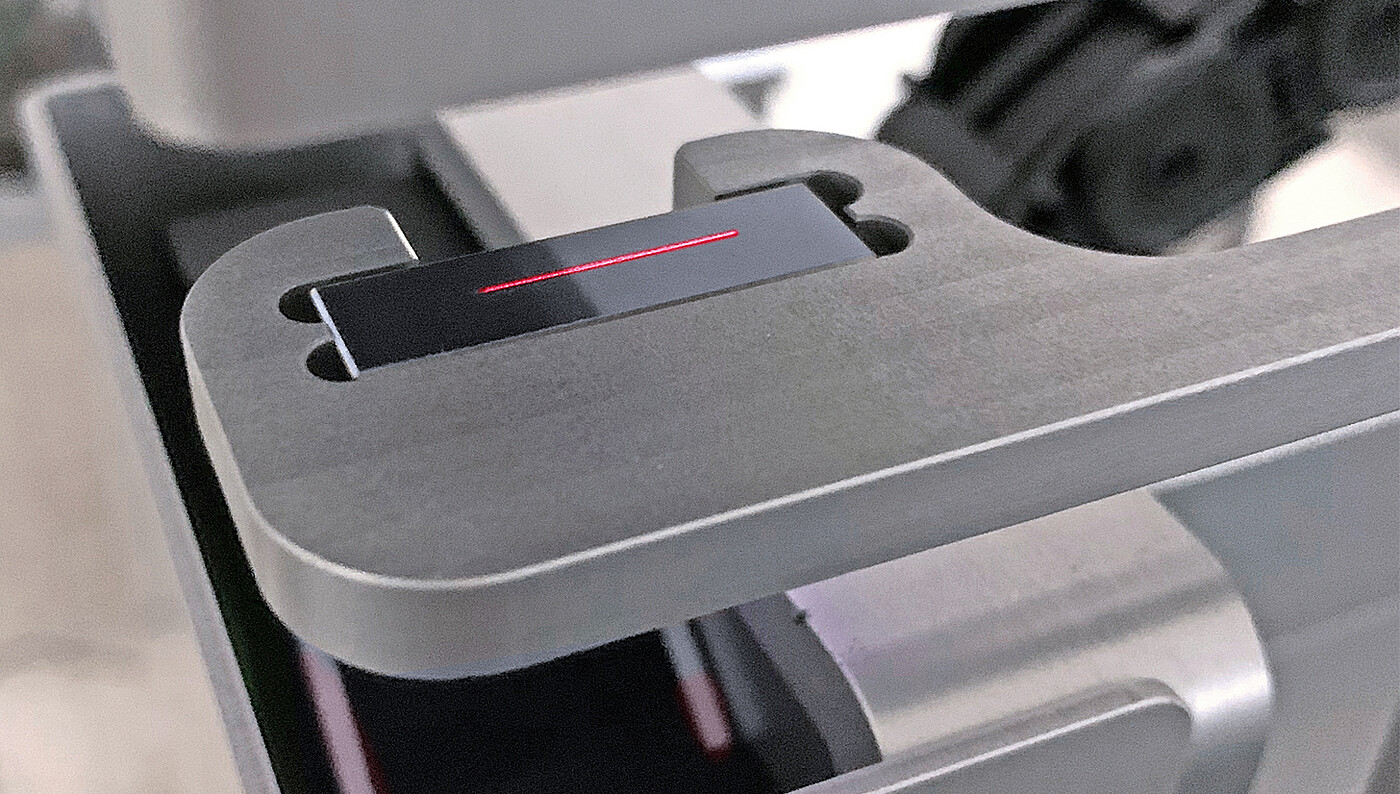

자동 캘리브레이션 & 온도 보정
thicknessGAUGE 시스템은 온도 변화 등의 영향을 보정하기 위해 현장에서 실시간으로 캘리브레이션 할 수 있는 기능을 탑재하고 있습니다. 또한 캘리브레이션 사이클은 개별적으로 조정 가능합니다. 온도 보정 외에도 현장에서 이루어지는 캘리브레이션을 통해 사용자는 시스템의 정상 작동 여부를 주기적으로, 혹은 언제든지 확인할 수 있습니다.

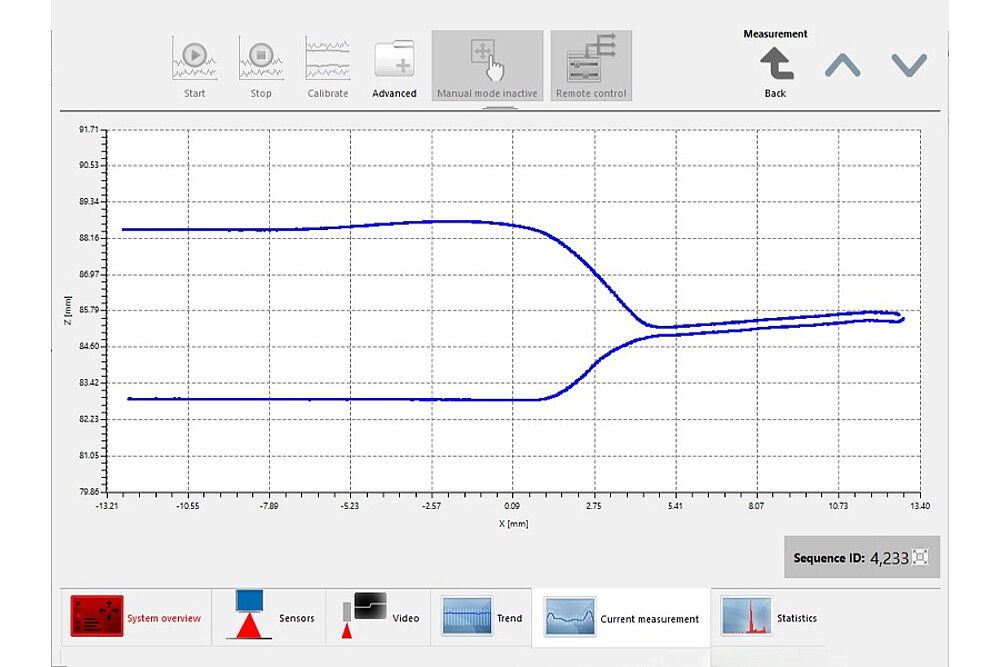

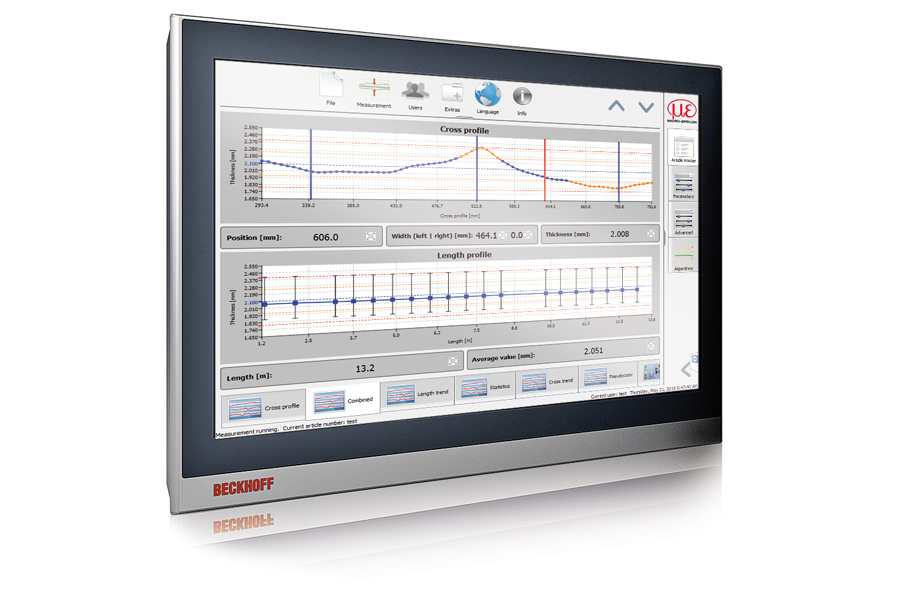

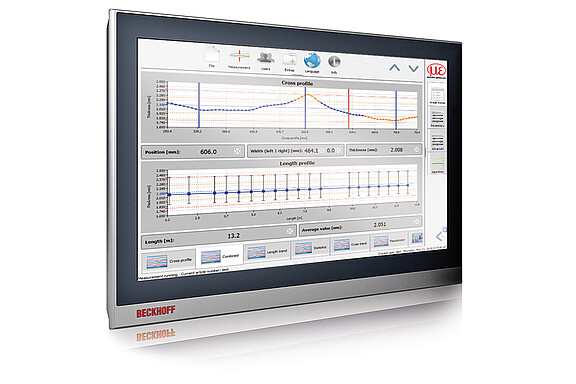

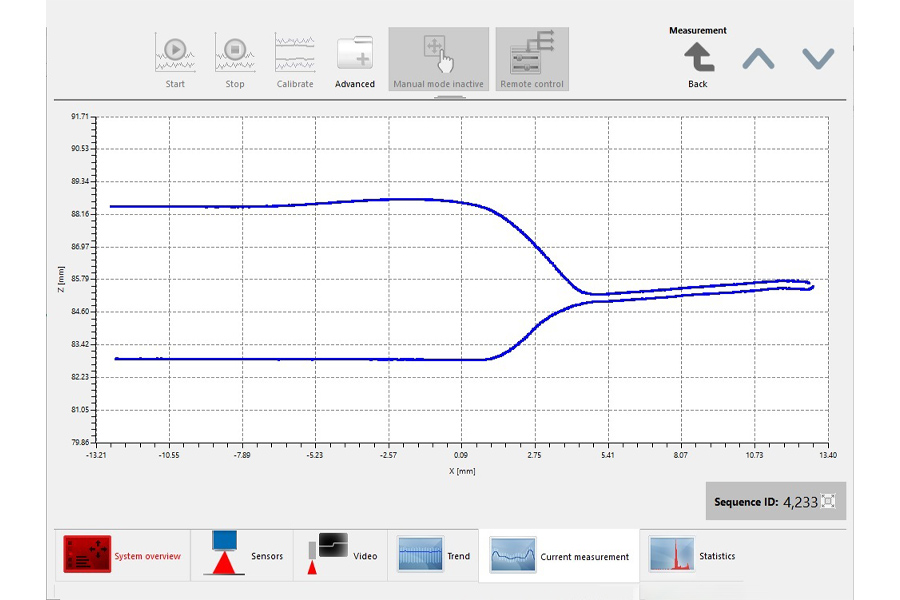

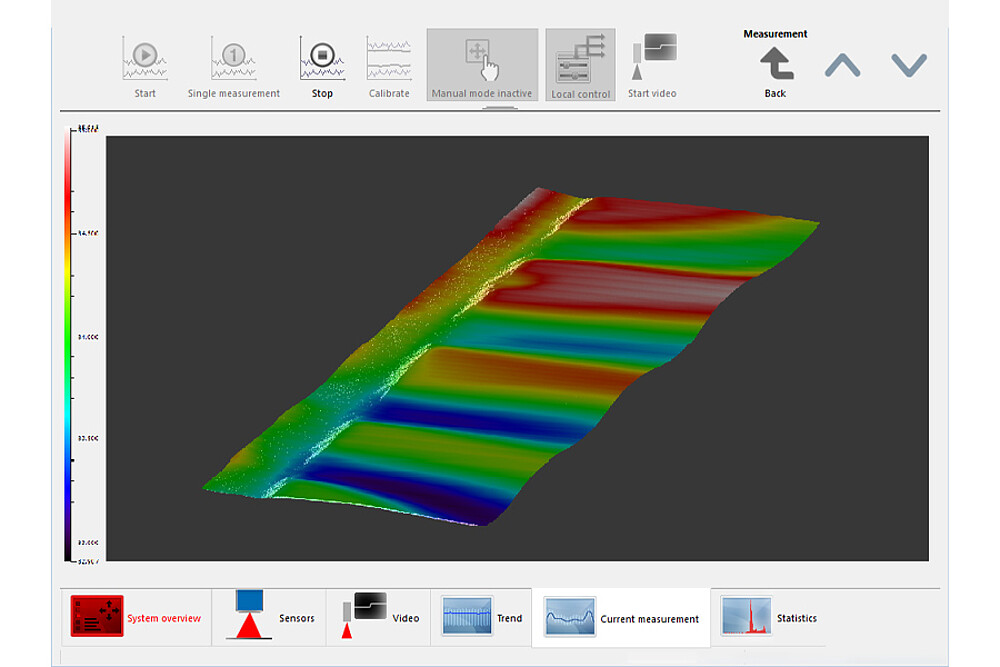

강력한 분석 및 제어 소프트웨어
- 멀티 터치 인터페이스
- 기술 자료 관련 DB
- 생산 관련 아카이브
- 통계적 평가
- 리미트 값 모니터링을 통해 생산 라인으로 제품을 돌려보내어 재가공 (필드버스 인터페이스 옵션 제공)
- 게이지 / 테스트 장비 성능 확인
생산 중 100% 품질 관리

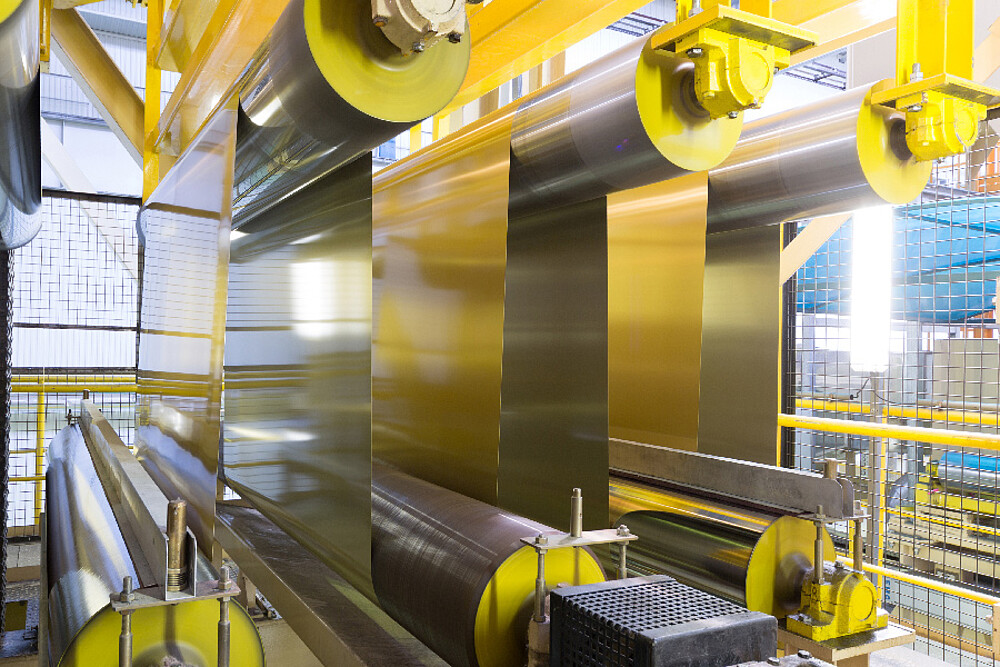

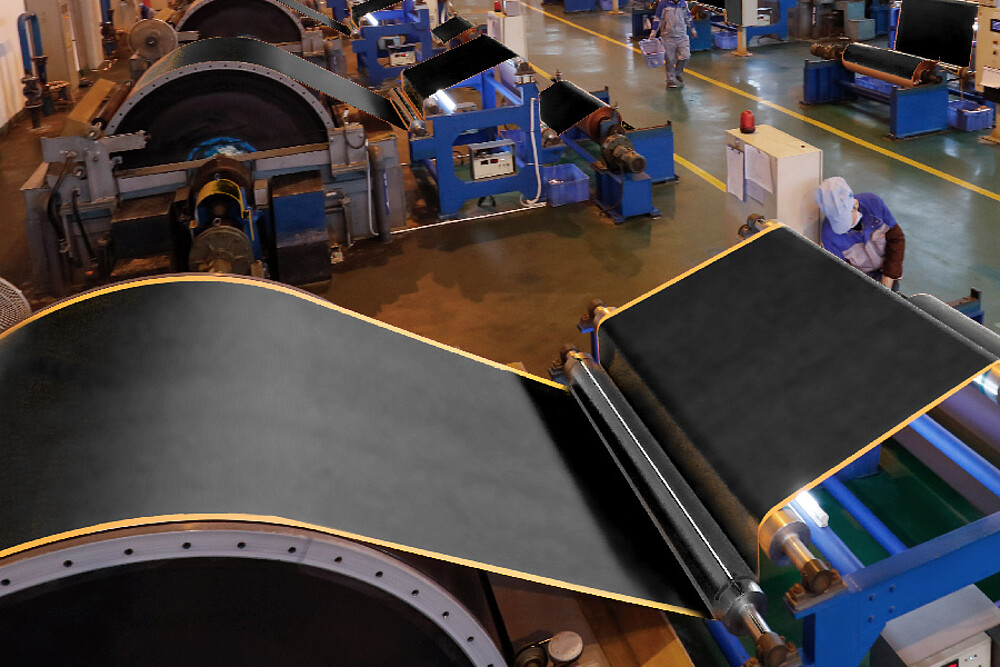

thicknessGAUGE 센서 시스템은 스트립 공정 및 플레이트 생산 단계에서 두께를 연속적으로 측정하는 데 사용됩니다. 우수한 정밀도와 스마트 센서 기술을 탑재한 본 센서 시스템은 다양한 산업 분야에서 활용 가능합니다.
