엄격한 요구 사항을 충족하는 고성능 마이크로미터

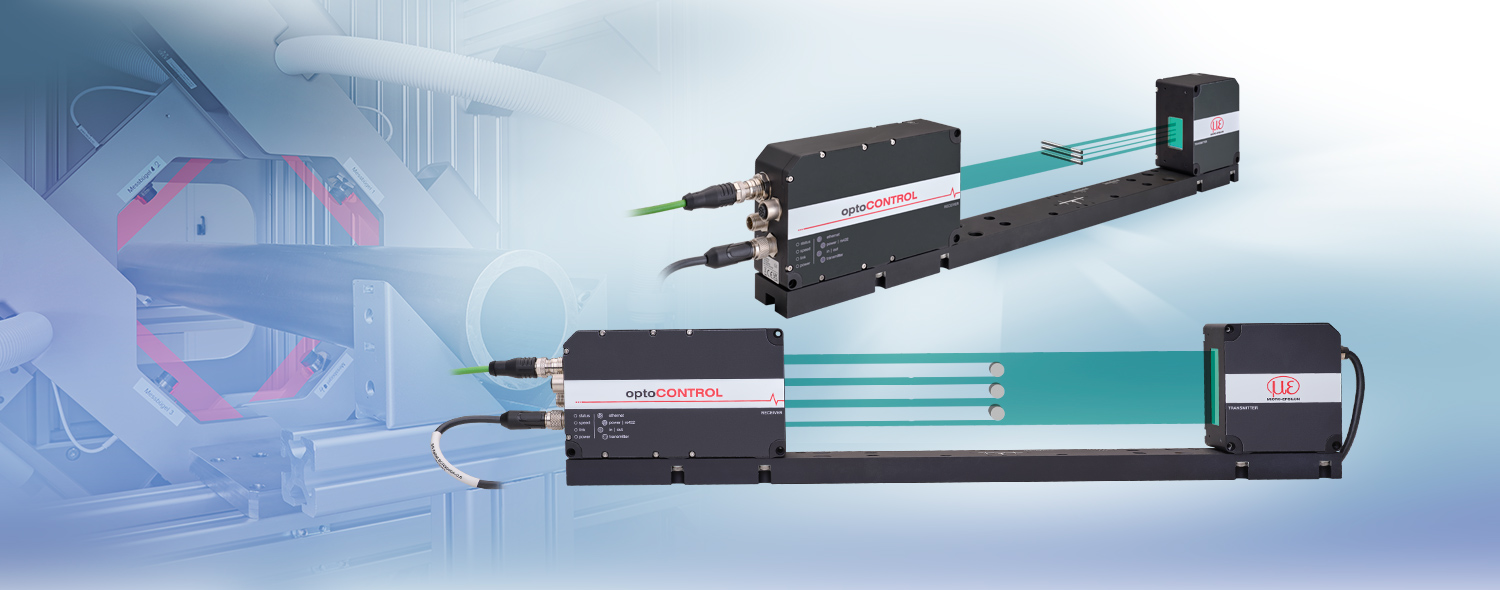

optoCONTROL 2700은 직경, 갭, 엣지, 세그먼트를 정밀하게 측정하는 데 사용되는 소형 LED 마이크로미터입니다. 마이크로미터는 매우 높은 정확도와 측정 속도가 특징입니다. 컨트롤러가 수신기에 통합되어 있어 케이블 연결 및 장착 작업이 최소화됩니다.

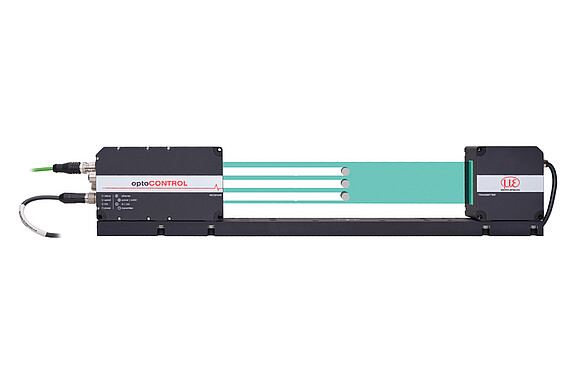

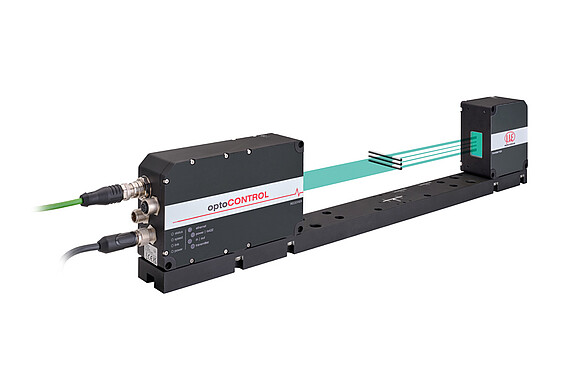

측정 범위가 10mm와 40mm인 두 가지 모델은 자동화 및 품질 보증 분야에서 다양한 응용 분야를 열어줍니다. 능동 경사 보정 기능 덕분에 최대 45°까지 기울어진 물체도 매우 정밀하게 감지할 수 있습니다. 구성은 웹 인터페이스를 통해 편리하게 수행되며 비디오 신호, 필터 및 다양한 측정 모드의 매개변수 설정이 가능합니다. 설정 모드에서는 그림자 이미지를 사용하여 측정 대상을 간단하게 정렬할 수 있습니다. 뛰어난 가격 대비 성능으로 성능 패키지를 완성합니다.

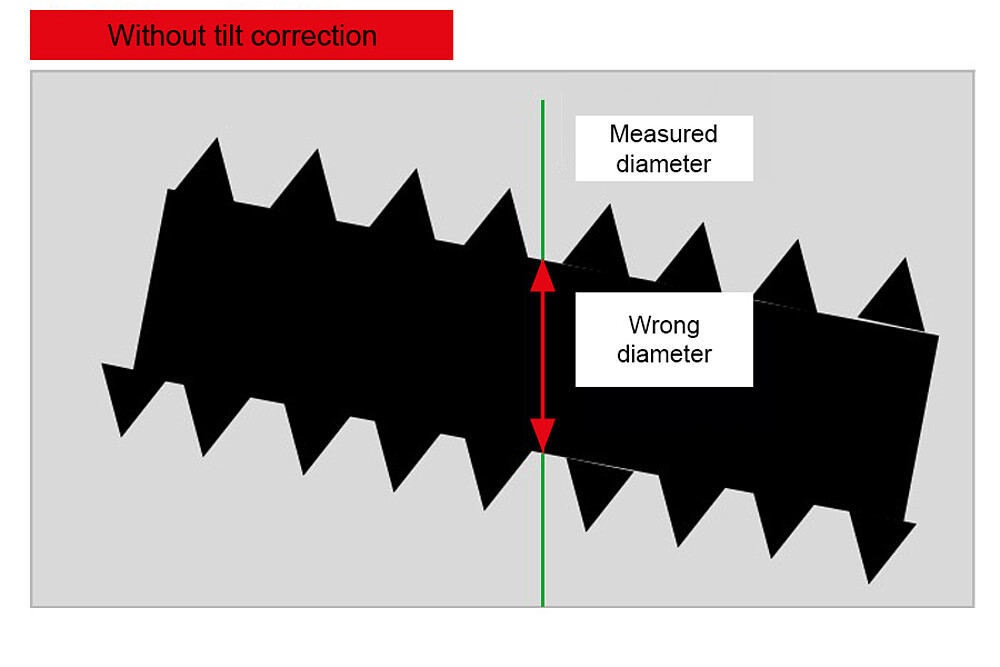

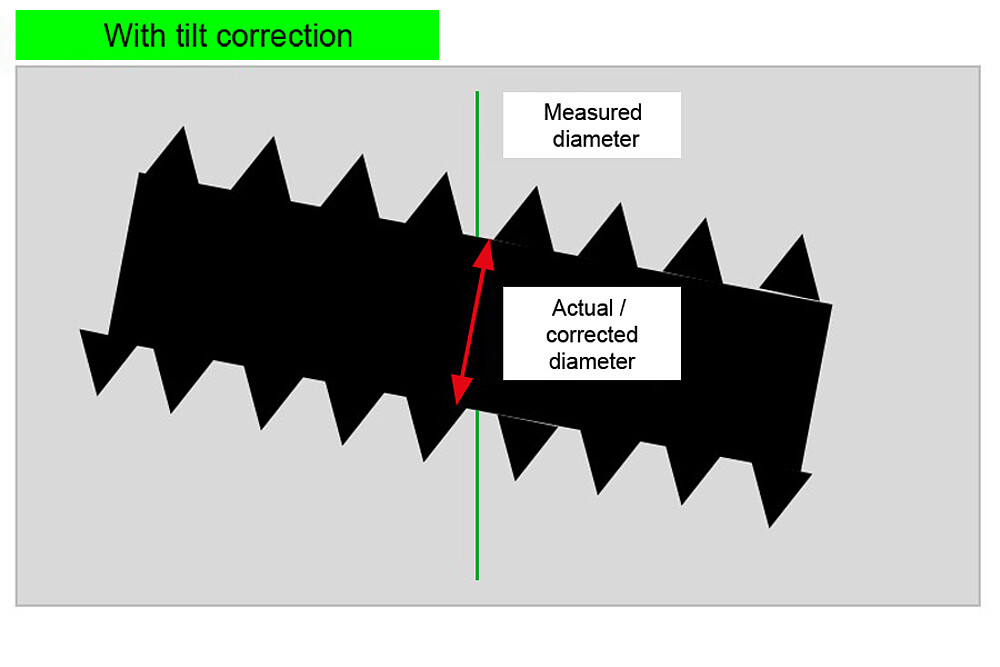

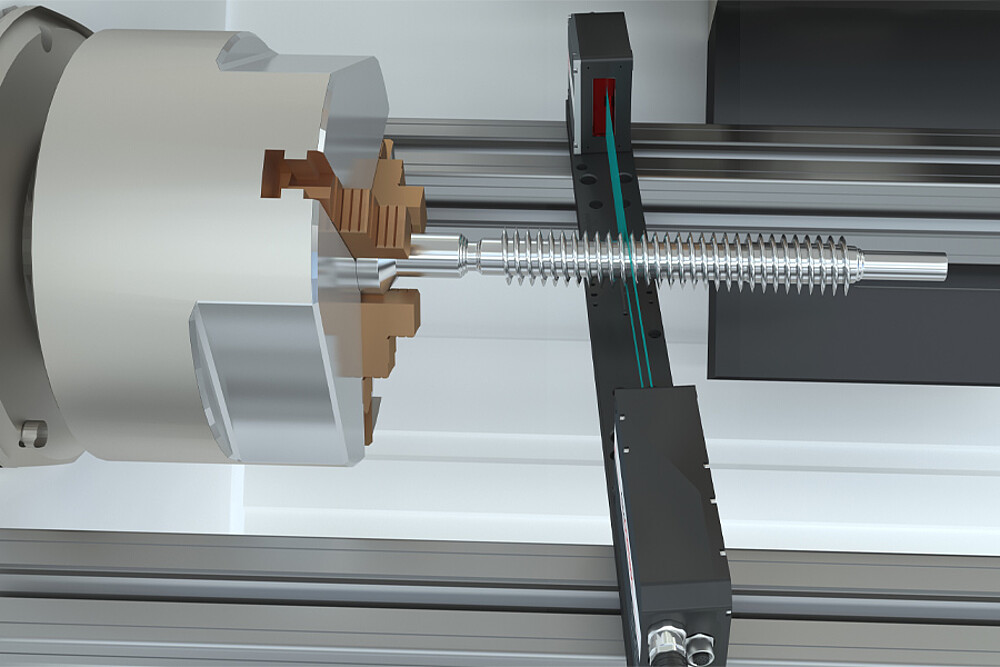

측정 대상체의 기울기 자동 보정
optoCONTROL 2700은 측정 대상체의 얼라인먼트와 각도를 측정합니다. 내장된 평가 기능으로 인해 측정값은 측정 대상체의 경사도에 따라 자동으로 조정되며 그 결과 정확한 측정값을 출력할 수 있습니다. 그 밖에도 경사도 보정은 직경 측정 프로그램을 통해 가능하며 측정된 대상체의 이미지는 웹 인터페이스를 통해 출력되어 육안으로 확인 가능합니다.

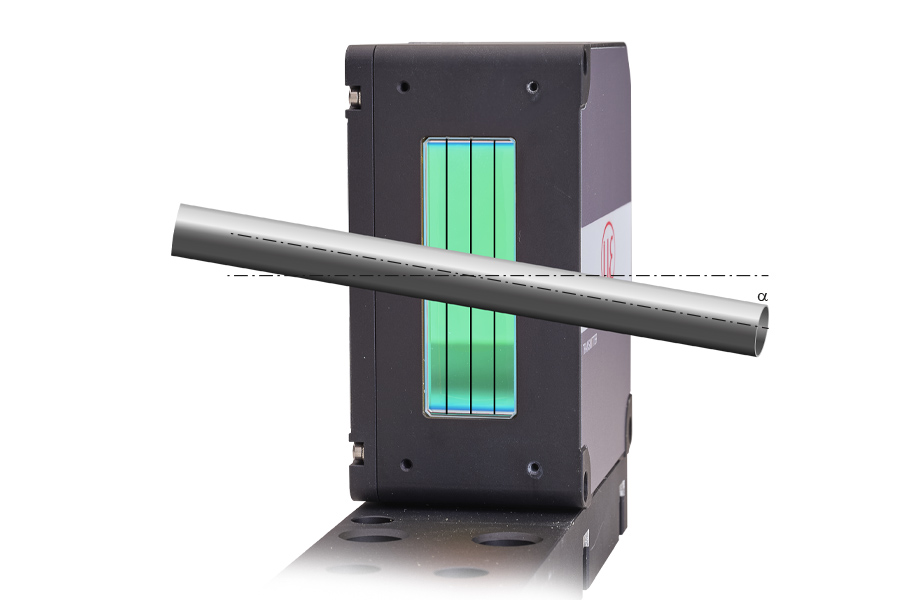

대상체 각도 측정
대상체가 측정 범위 내에서 완벽히 90°를 이루지 않더라도 optoCONTROL 2700은 최대 45°까지 기울어져 있는 경우에도 정확하게 측정 및 출력할 수 있습니다.
웹 인터페이스를 이용한 손쉬운 사용 및 일반 어플리케이션을 고려한 사전 설정
optoCONTROL 2700은 별도 소프트웨어 없이 간편한 웹 인터페이스를 통해 설정할 수 있습니다. 웹 인터페이스는 Ethernet 연결을 통해 액세스 가능할 뿐만 아니라 평균, 측정 속도, 사전 설정 등을 빠르게 설정하고 모든 측정 작업에 대한 다양한 파라미터 옵션을 제공합니다. 또한 단 한 번의 클릭으로 저장된 사전 설정을 불러와 측정 작업의 성격에 맞게 파라미터를 신속하고 효율적으로 설정 및 조정할 수 있습니다.

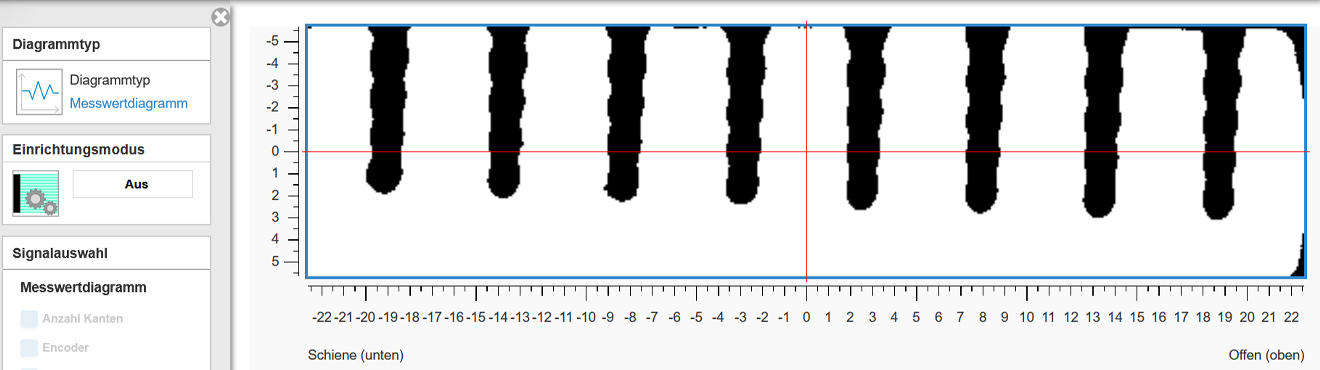

흑백 이미지를 활용해 측정 대상체를 손쉽게 얼라인
설정 모드를 이용해 측정 대상체를 레이저 빔에 정확하게 위치시킬 수 있습니다. 또한 내장된 흑백 이미지 기능을 이용해 측정 대상체를 정확한 위치에 쉽게 배치할 수 있습니다. 이로써 사용자는 설정 및 대상체의 위치 조정에 필요한 공수를 절감할 수 있습니다. 그 밖에도 측정 범위의 중심부는 두 축 모두에서 붉은색 선으로 표기됩니다.

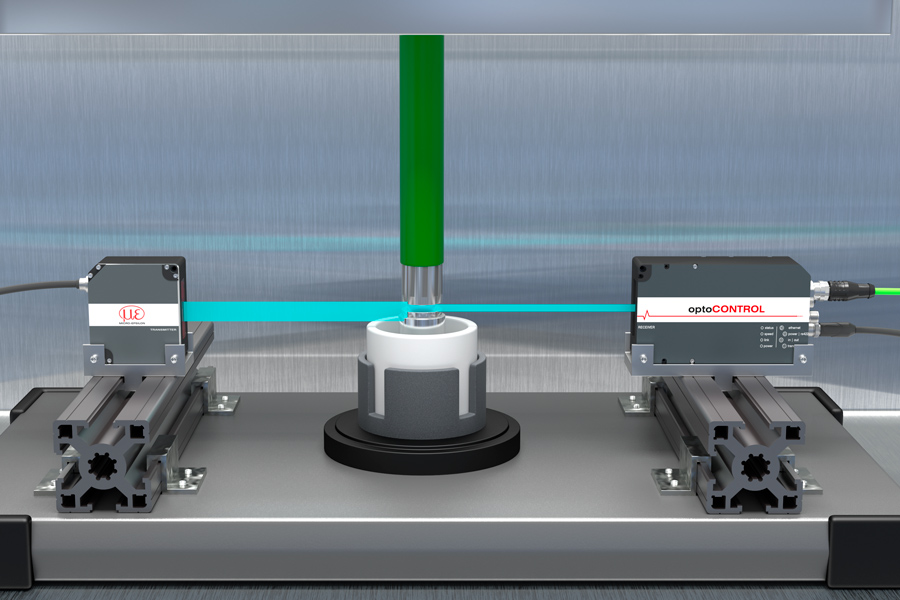

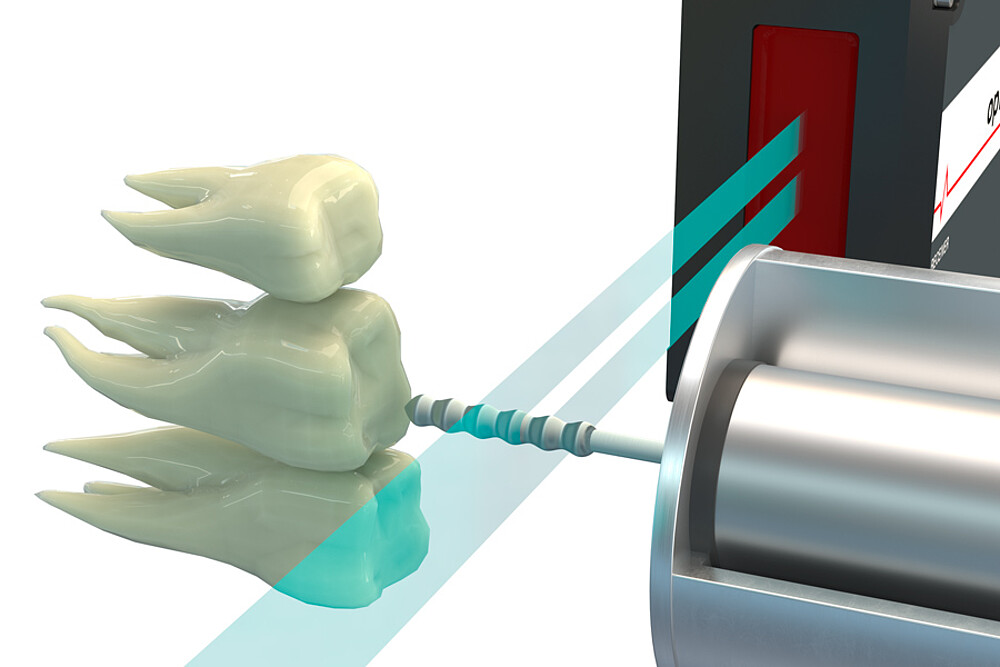

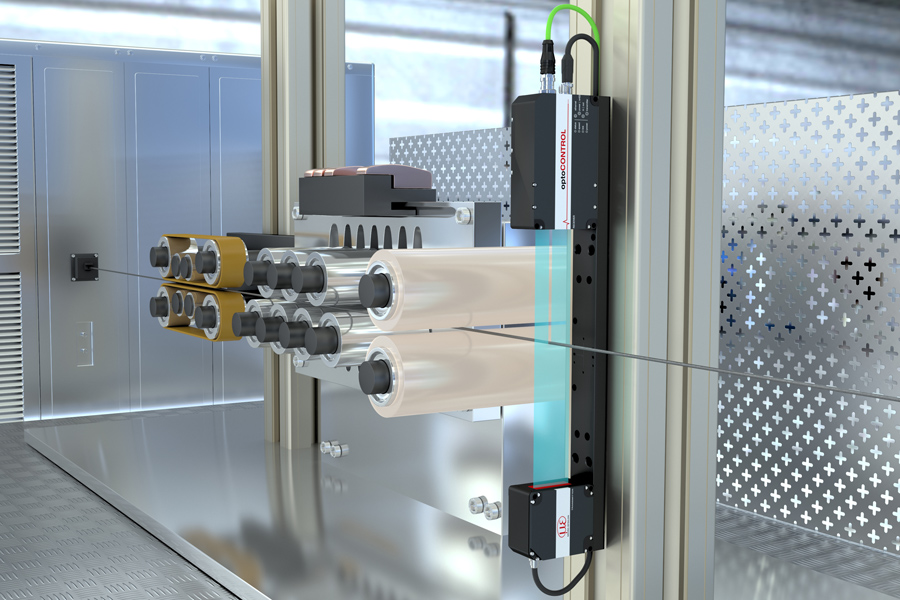

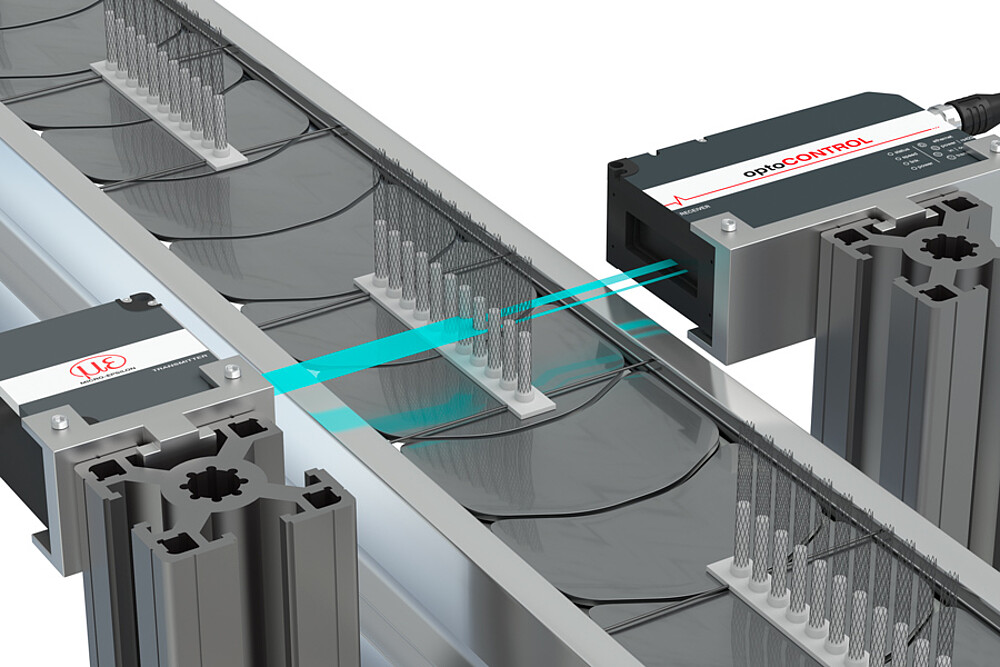

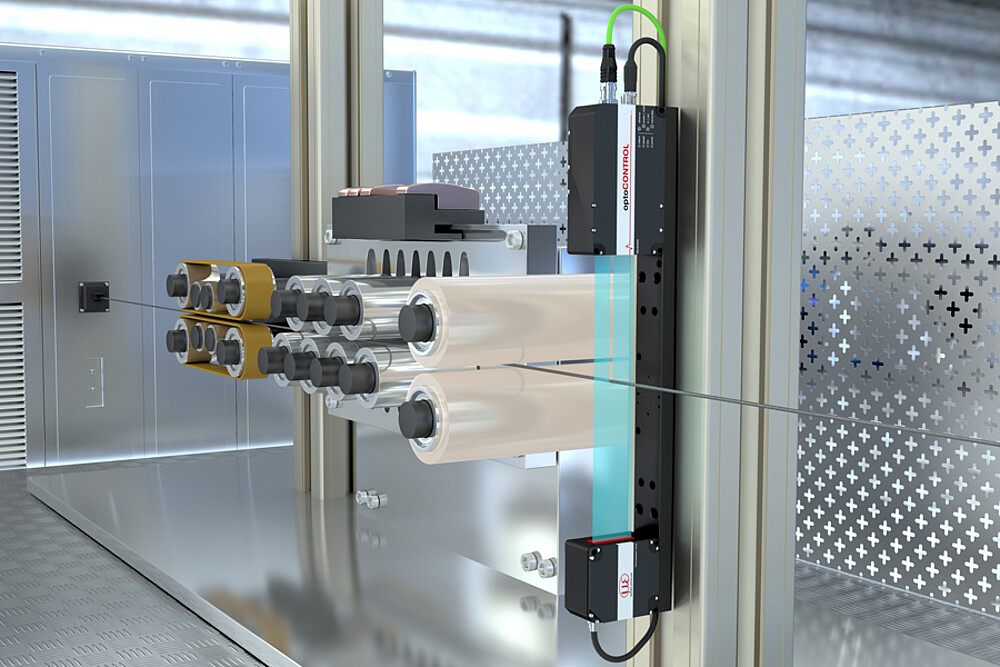

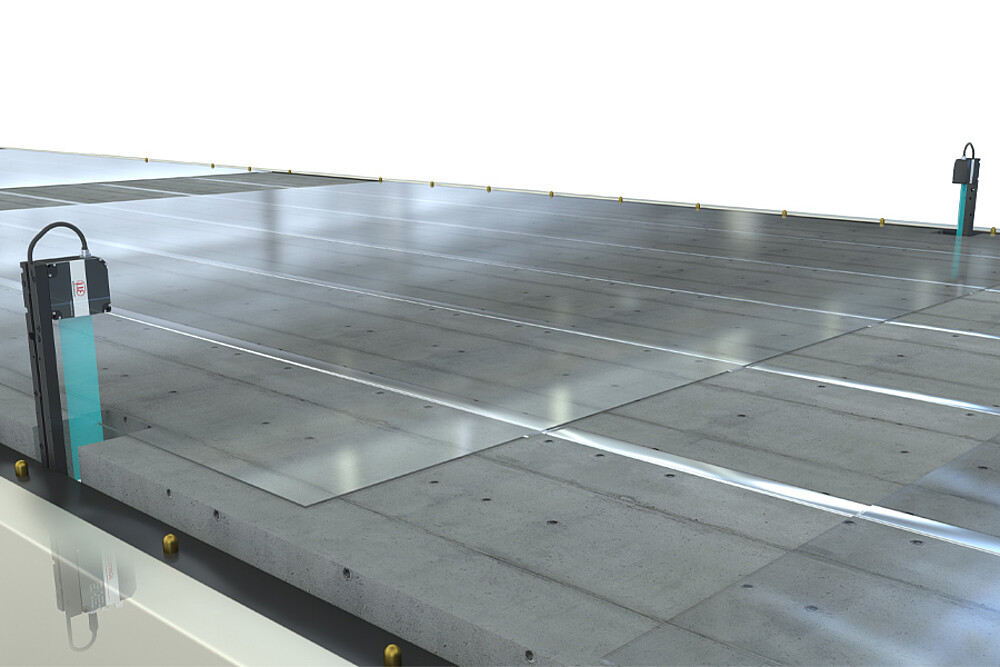

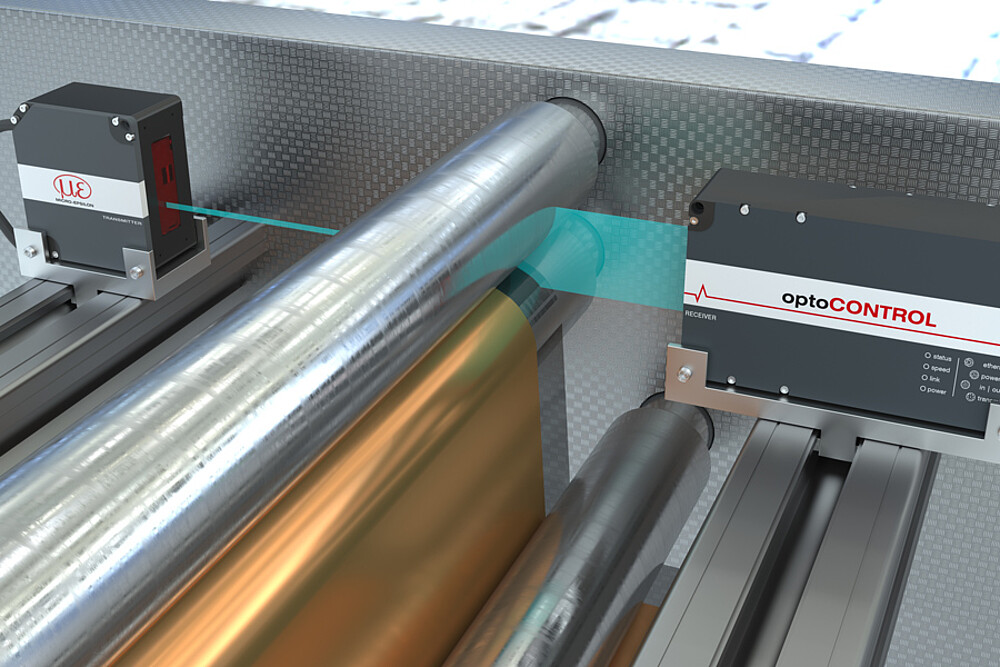

적용사례
기계 및 시스템에 설치하기 위한 최신식 인터페이스
