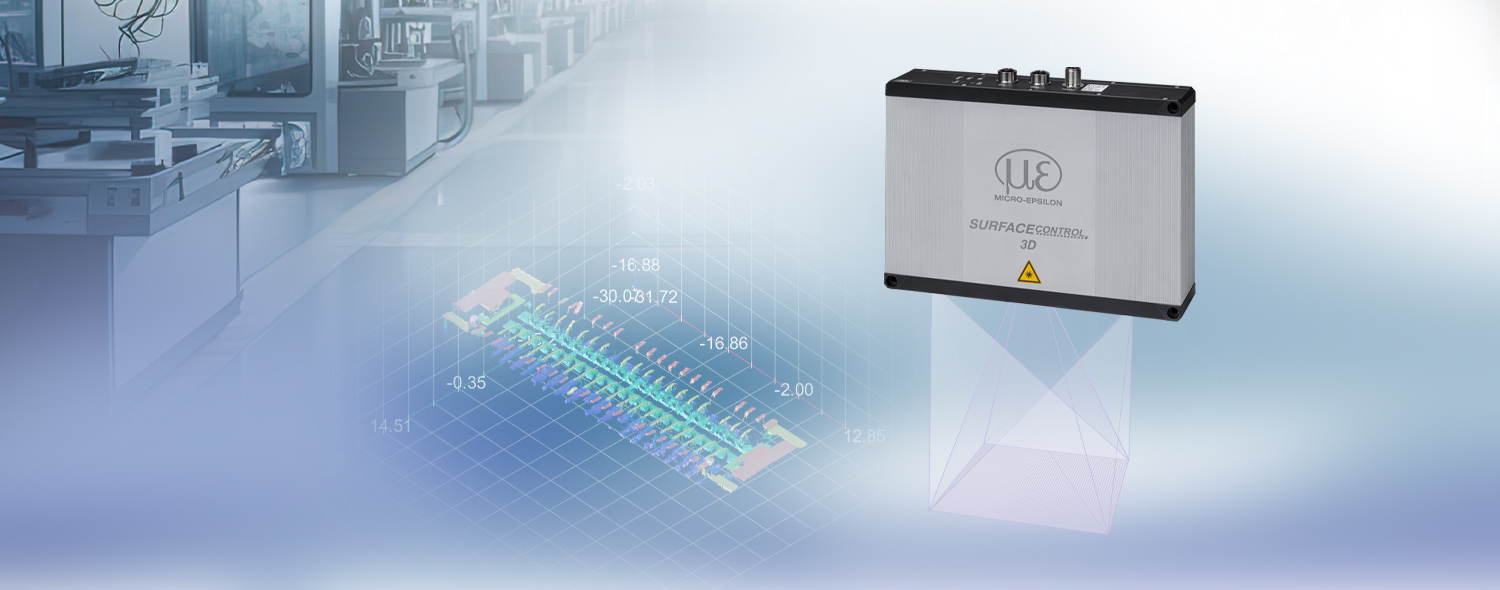

빠르고 아주 정확한 3D 스냅샷 측정을 위한 스마트 3D 센서
surfaceCONTROL 3D 3560 올인원 센서는 표면을 빠르고 아주 정확하게 측정합니다. 강력한 센서 플랫폼을 기반으로 데이터 취득 및 평가 시간을 크게 단축할 수 있어 효율적인 검사 공정과 짧은 사이클 타임 구현에 적합합니다. 또한 SMART 평가 기능이 내장되어 있어 별도의 평가 장치 없이 측정 결과를 직접 출력할 수 있습니다.
측정 1회당 1,000만 개 이상의 3D 포인트와 0.25 µm까지 구현 가능한 Z축 반복 정밀도를 바탕으로 미세한 높낮이 차이, 평탄도 편차, 형상 오차 및 표면 특징까지 안정적으로 검출합니다.
또한 개별 평가가 필요한 경우 3D DATA 모델을 통해 전체 3D 데이터를 활용할 수 있습니다. 측정값은 PROFINET, EtherCAT 및 EtherNet/IP를 통해 장비 컨트롤러로 직접 전송되며, 기존 자동화 공정과도 손쉽게 연동할 수 있습니다.

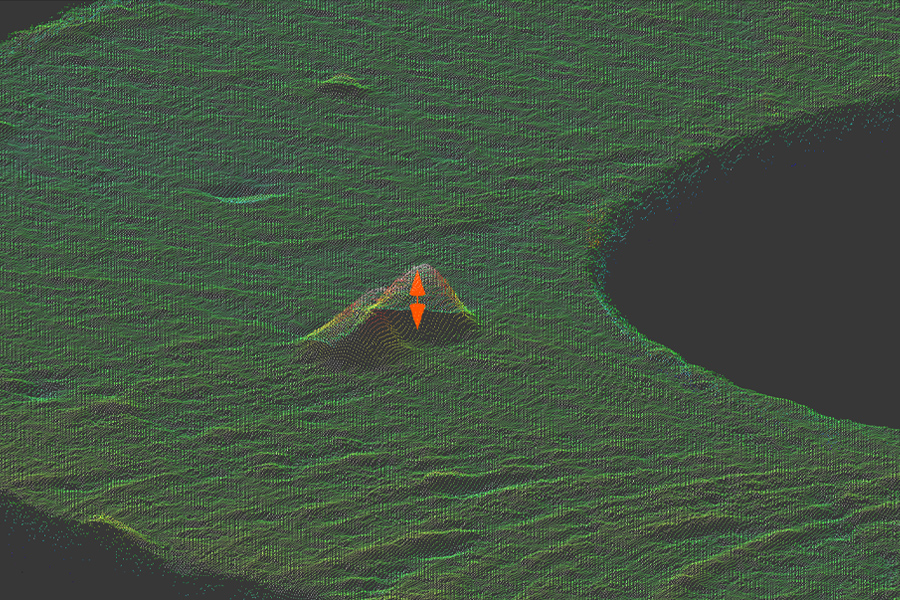

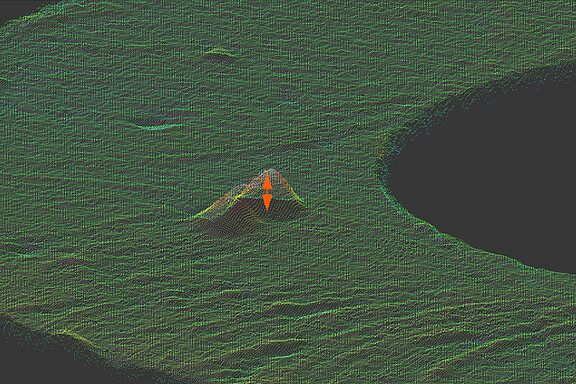

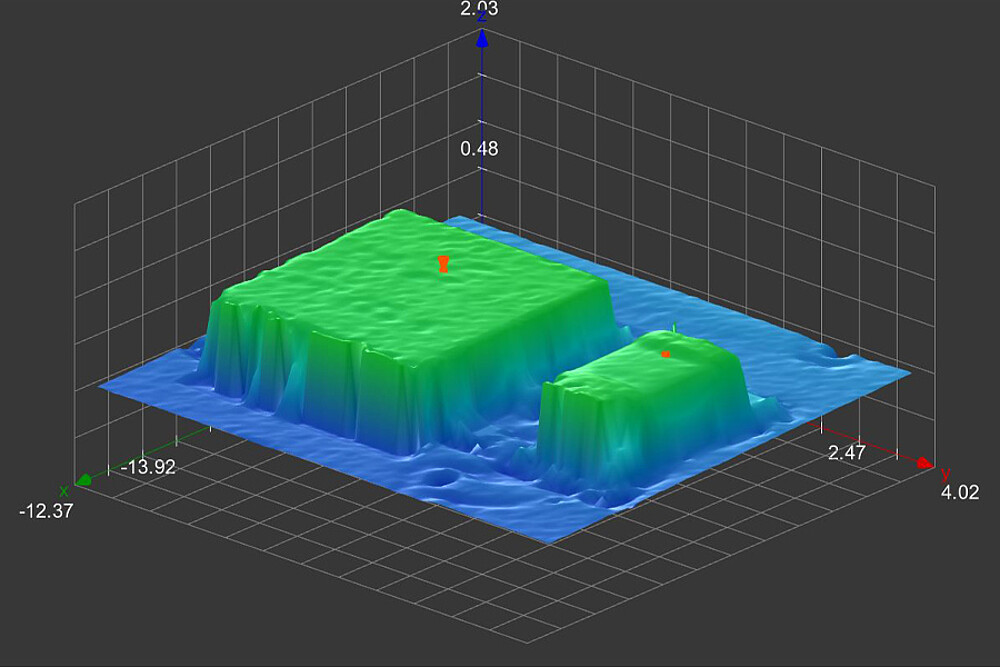

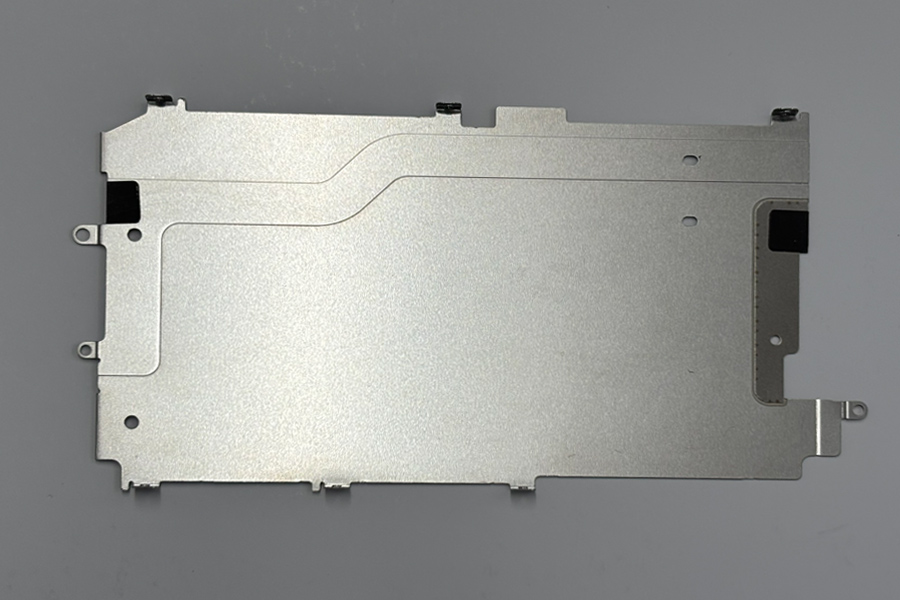

미세한 구조와 높낮이 차이까지 아주 정확하게 검출
surfaceCONTROL 3D 3560 센서는 최대 8 µm의 뛰어난 측면 분해능과 최대 0.25 µm의 뛰어난 Z축 반복 정밀도를 바탕으로 아주 미세한 구조, 높낮이 차이 및 표면의 특징을 안정적으로 검출합니다. 따라서 미세한 형상과 형상 편차, 평탄도 오차 및 표면의 불규칙한 부분까지 아주 정확하게 측정하고 평가할 수 있습니다.

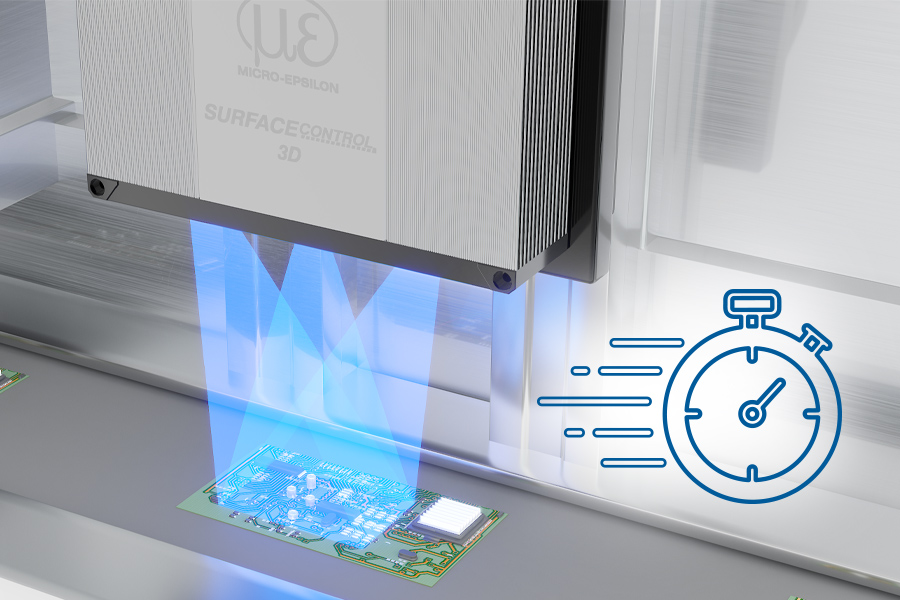

빠른 3D 데이터 취득 및 짧은 처리 시간
surfaceCONTROL 3D 3560 센서는 짧은 시간 내에 3D 데이터를 아주 정확하게 취득합니다. 데이터 취득 시간이 단 0.2초에 불과해 측정 대상체의 정지 시간을 줄이고, 자동화 공정에서 신속한 검사를 지원합니다.
또한 빠른 데이터 처리로 계산된 측정값, 특징 또는 OK / NOK 판정 결과를 신속하게 확인할 수 있습니다. 따라서 검사 결과를 생산 공정에 즉시 반영할 수 있으며, 인라인 검사, 짧은 사이클 타임 및 로봇을 이용한 어플리케이션에 적합합니다.
컴팩트한 올인원 (All-in-one)솔루션
surfaceCONTROL 3D 3560
- 산업용 3D 측정을 위한 강력한 올인원 솔루션
- 센서, 평가 기능 및 소프트웨어 라이선스를 하나의 시스템으로 제공하여 연동에 필요한 작업을 크게 줄이고, 별도의 외부 연산 장치 없이 사용 가능

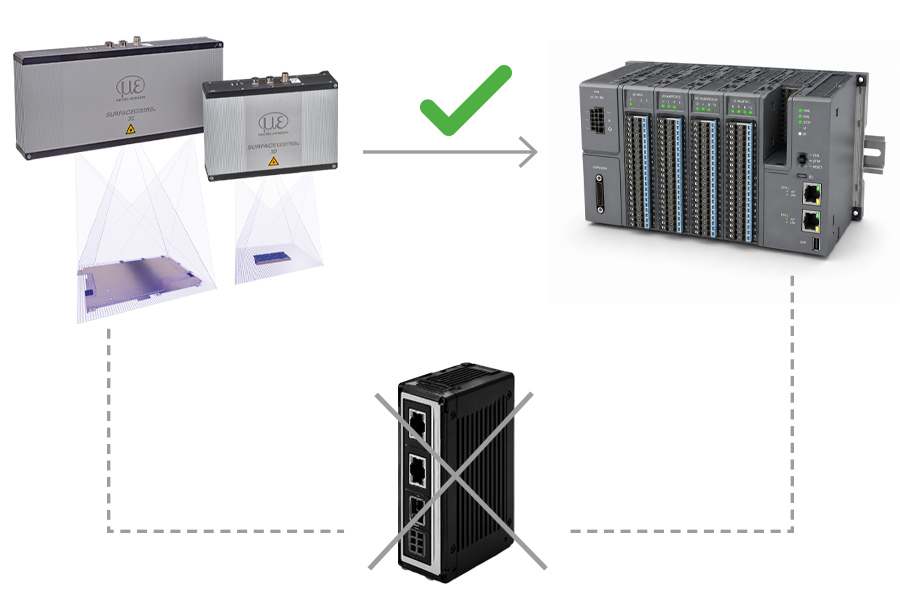

SMART - 센서에서 측정값 직접 출력

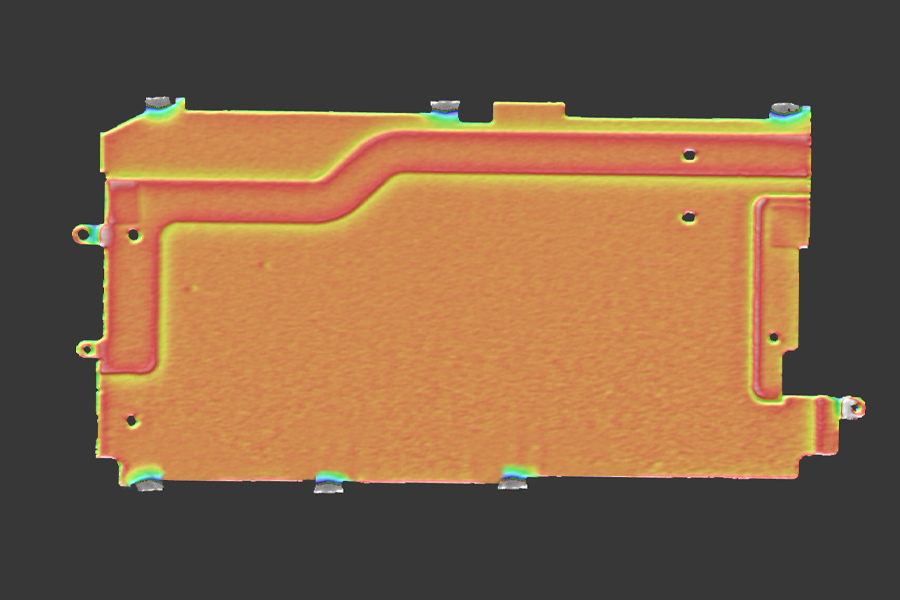

3DInspect에서 측정 프로그램을 간편하게 생성한 후 센서 컨트롤러에 저장하여 별도의 외부 평가 장치 없이 직접 실행할 수 있습니다. 또한 센서에서 측정 결과와 판정 결과를 생산 공정으로 직접 전송할 수 있습니다. 따라서 SMART는 측정값을 직접 출력해야 하는 자동화 검사 작업에 적합합니다.
3D DATA - 고객 소프트웨어에서 전체 3D 데이터를 다양하게 활용
3D DATA 모드에서는 surfaceCONTROL 3D 3560이 캘리브레이션된 전체 3D 데이터를 제공합니다. 해당 데이터는 Gigabit Ethernet 및 Micro-Epsilon사 3D SDK를 통해 고객 소프트웨어 및 영상 처리 시스템과 유연하게 연동할 수 있습니다.
센서에서 필드버스로 직접 전송
자동화된 인라인 검사 공정에 손쉽게 연동할 수 있도록 surfaceCONTROL 3D 3560은 PROFINET, EtherCAT 및 EtherNet/IP 통신을 지원합니다. 따라서 측정값을 센서에서 장비 컨트롤러로 직접 전송할 수 있습니다.

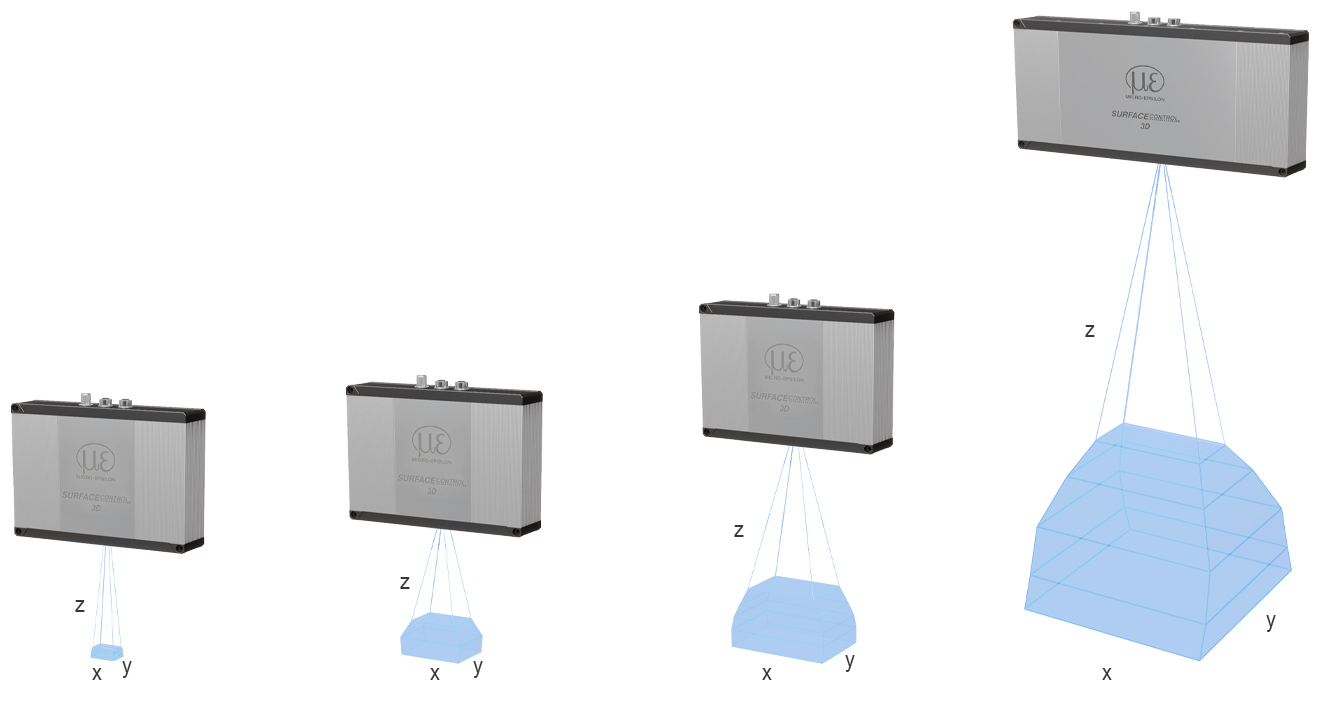

다양한 검사 작업을 위한 4가지 측정 영역
surfaceCONTROL 3D 3560 시리즈는 여러 측정 영역을 제공합니다. 따라서 부품 크기, 필요한 분해능 및 검사 작업에 따라 가장 적합한 측정 영역의 센서를 선택할 수 있습니다.

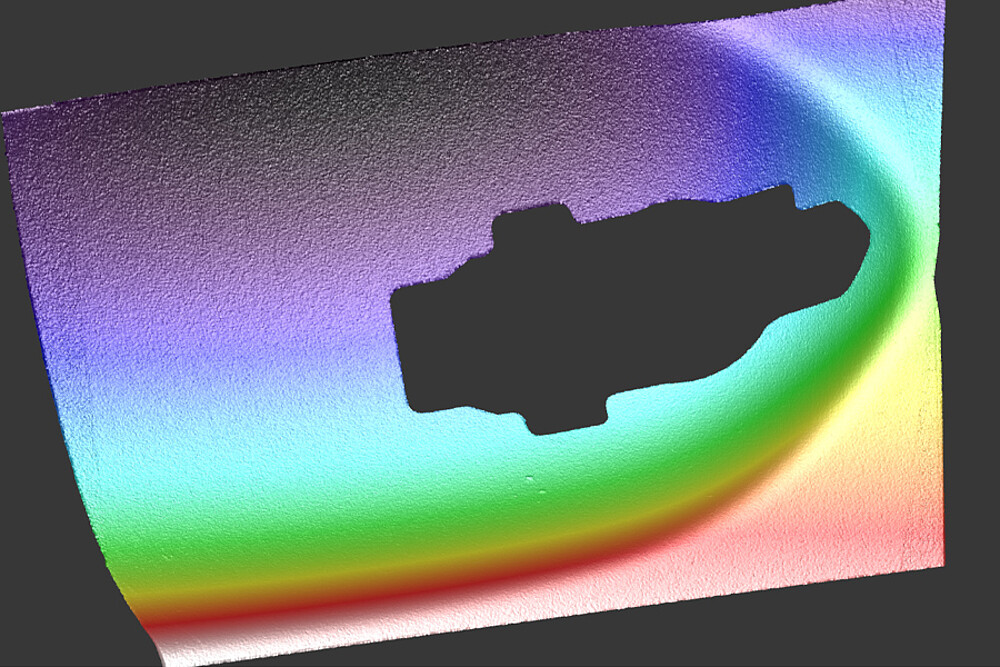

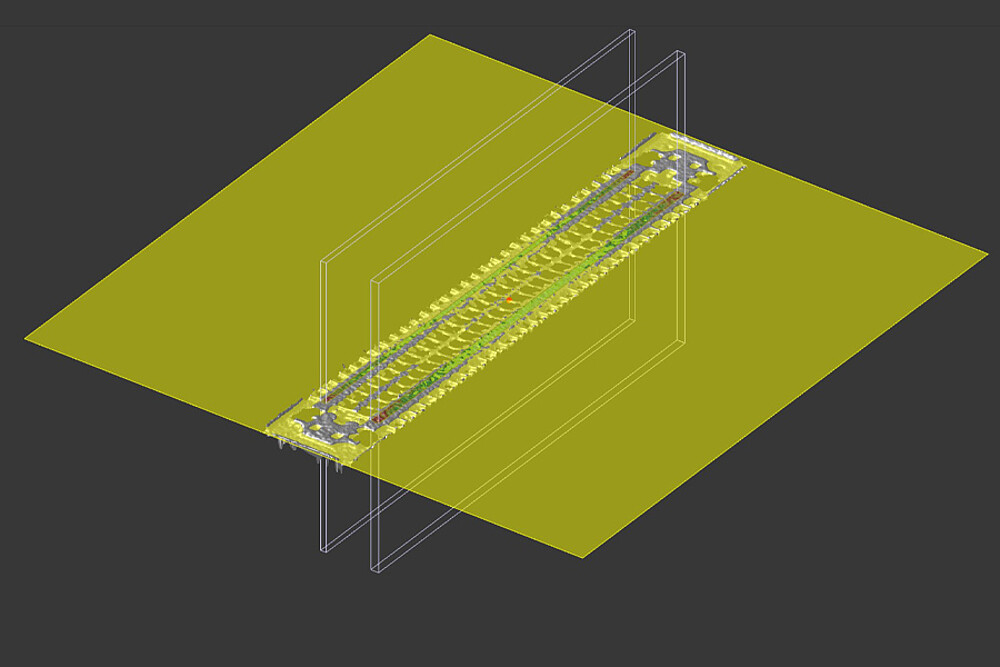

적용사례
