레이저스캐너를 이용한 2D / 3D 프로파일 측정
Micro-Epsilon사의 레이저스캐너는 정확도와 측정 속도 면에 있어 세계에서 최고 수준을 자랑하는 프로파일 센서 중 하나입니다. 해당 스캐너는 비접촉식으로 다양한 대상체 표면의 프로파일을 검사, 측정 및 평가하며 여러 종류의 제품을 이용해 다양한 산업 분야에 활용 가능합니다. 또한 센서 헤드 (scanCONTROL SMART)에 탑재된 인텔리전트 컨트롤러는 다양한 측정 작업을 수행합니다. 그 밖에도 시스템 통합 업체 (SI)를 위해 고객이 직접 프로그래밍 할 수 있는 스캐너 모델 역시 제공 가능합니다. 이외에도 scanCONTROL 프로파일 스캐너는 별도의 컨트롤러를 필요로 하지 않습니다.

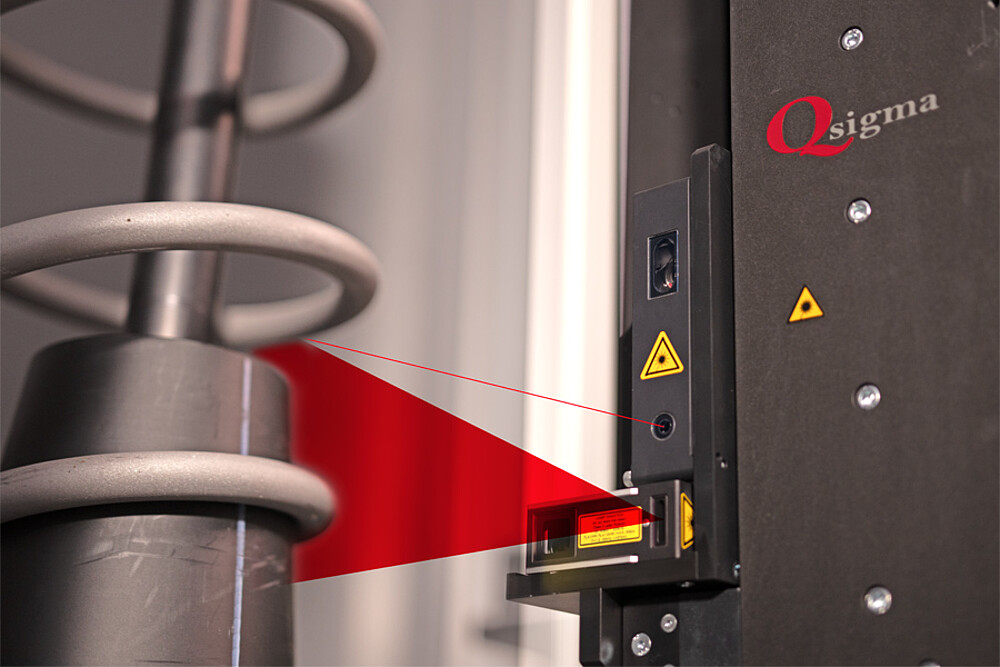

하나의 SMART 스캐너를 이용한 다양한 측정

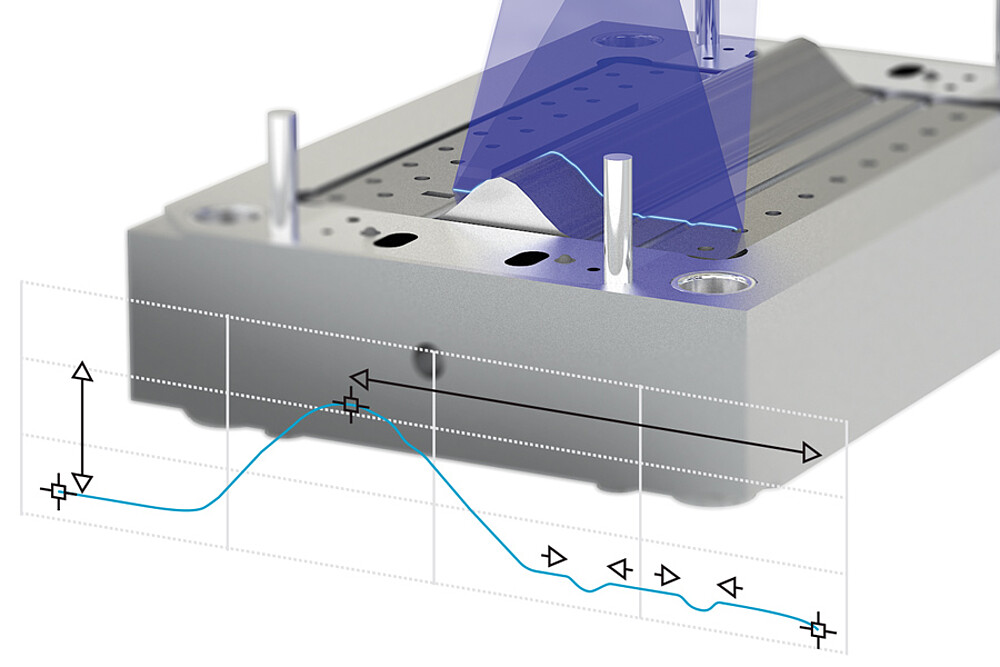

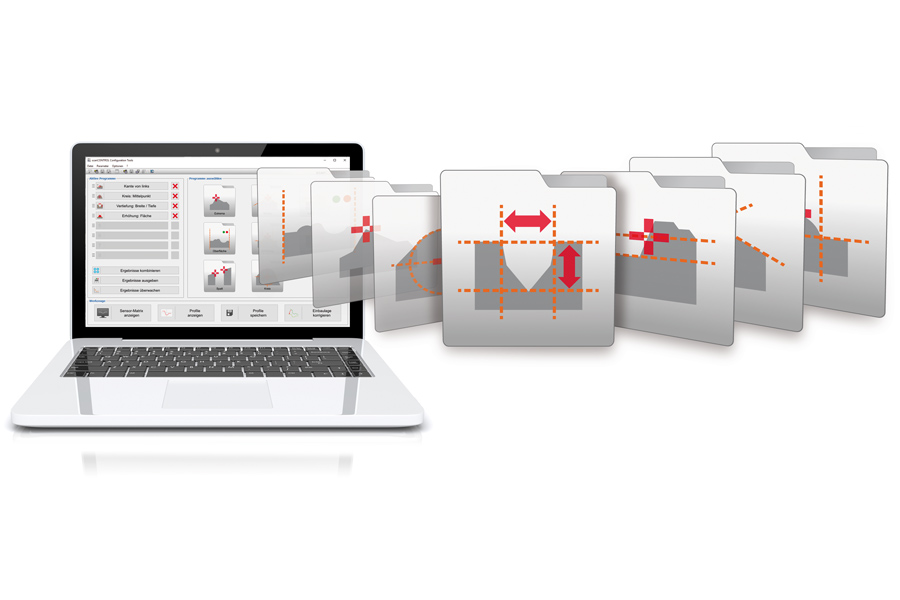

레이저스캐너 scanCONTROL은 프로파일, 너비, 높이, 깊이, 엣지, 접착 비드, 갭, 각도, 진원도 (Roundness)등 다양한 측정 작업에 사용 가능합니다. Configuration Tools 소프트웨어를 사용할 경우 총 90여개 이상의 평가 기능을 지원하는 40개 이상의 측정 프로그램을 사용할 수 있습니다. 프로그램은 SMART 센서로 전송되어 독립형 모드에서 측정, 분석, 출력됩니다.
인텔리전트 SMART 스캐너: 다양한 측정 작업을 수행하기 위한 여러 기능을 탑재
여러 측정 작업에 사용되는 다양한 제품군
레이저스캐너 선택하기: 모델 선정

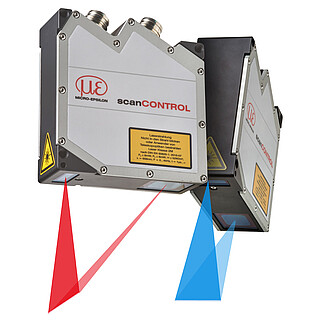

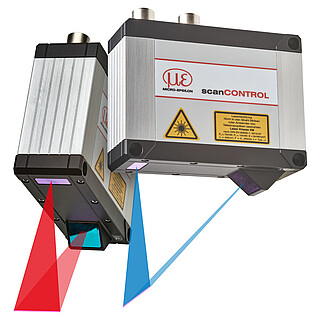

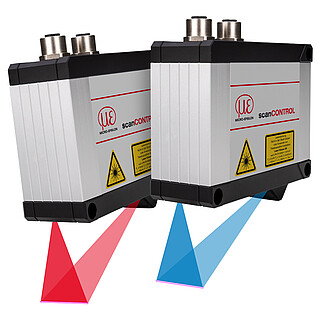

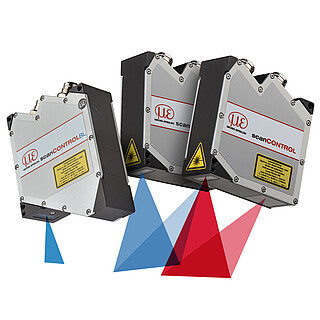

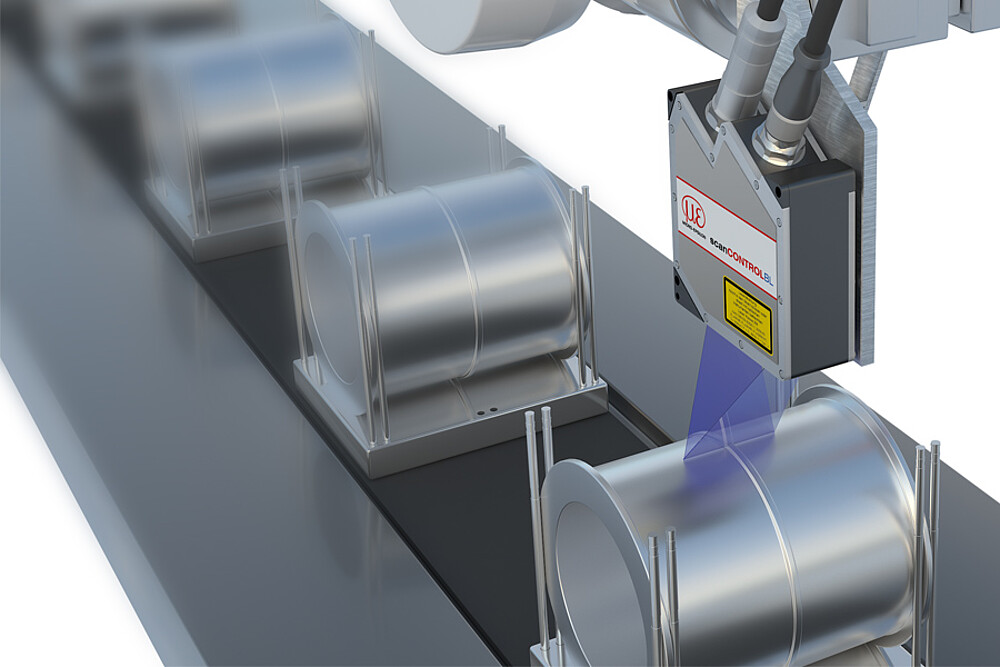

레드 레이저 또는 특허받은 블루 레이저 타입의 레이저스캐너
Micro-Epsilon사의 레이저스캐너에는 레드 레이저 또는 특허받은 블루 레이저 다이오드가 탑재되어 있습니다. 블루 레이저 라인의 레이저스캐너는 붉게 빛나는 금속체와 투명체, 그리고 유기물로 구성된 표면에 사용됩니다. 뛰어난 신호 안정성을 자랑하는 동시에 청자색 레이저는 측정 타겟을 투과하지 않습니다.
700°C 이상의 고온에서 붉게 빛나는 대상체와 글라스, 그리고 플라스틱과 같은 투명한 물체에 블루 레이저 스캐너를 사용하는 것은 곧 특허받은 기술을 이용하는 것입니다. scanCONTROL 레이저스캐너는 우수한 신호 안정성을 이용해 이 같은 표면에서도 정밀한 측정 결과를 제공합니다.
컴팩트한 사이즈의 레이저스캐너
컴팩트한 구조와 경량화된 무게의 조합으로 본 스캐너는 프로파일 측정 분야에 있어 새로운 지평을 엽니다. scanCONTROL 프로파일 센서의 하우징에 컨트롤러가 내장되어 있기 때문에 배선 작업이 간소화되어 설치가 간편합니다. 컴팩트한 구조와 높은 프로파일 주파수로 인해 해당 레이저 프로파일 센서는 동적인 측정 작업에 적합하며, 특히 생산 모니터링이나 로봇의 조립 공정에 활용될 수 있습니다.

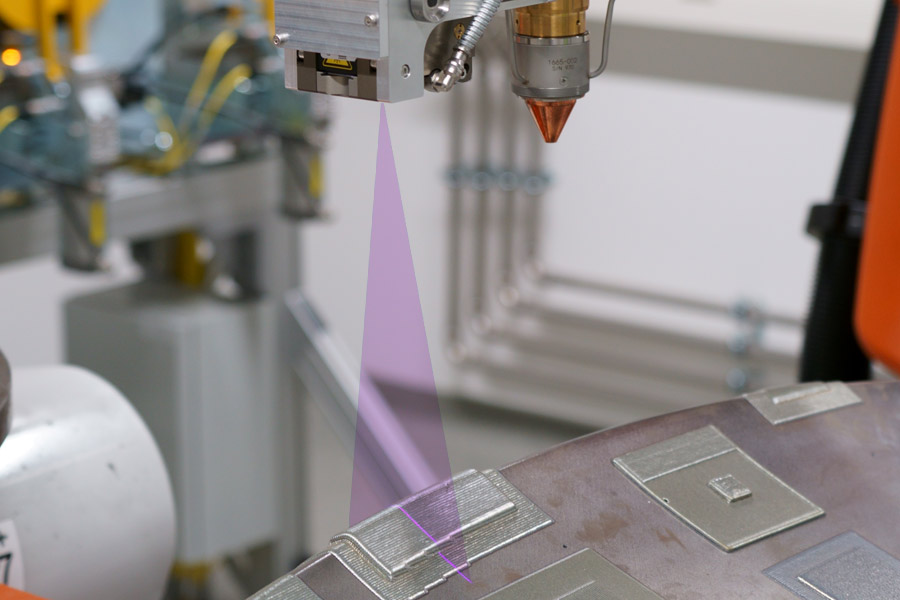

© Fraunhofer ILT 이미지 자료: BMBF에서 지원하는 ProLMD project의 일부로 프로파일 센서가 기계에 내장되어 하이브리드 방식의 적층 제조 자동화 라인에 사용
두 가지 타입으로 다양하게 활용 가능
| 로우 (Raw)프로파일 전송 시 사용 | 프로파일 연산 및 분석 기능 내장 |
| PROFILE | SMART |
데이터 전송을 위한 다양한 옵션
센서는 제공되는 SDK나 모든 scanCONTROL 센서가 준수하는 GigE Vision 표준을 이용해 기존 고객 소프트웨어에 쉽게 연동할 수 있습니다 (영상 처리 소프트웨어와 통합). 모든 scanCONTROL SMART 등급의 센서는 다음 인터페이스를 사용하여 측정값을 제어 시스템으로 직접 전송할 수 있습니다.: Ethernet (UDP 또는 Modbus TCP) RS422 (ASCII 또는 Modbus RTU) 아날로그, 디지털 스위칭 신호 (scanCONTROL Output Unit 사용) Profinet, Ethernet/IP, EtherCAT (scanCONTROL Gateway 사용)
