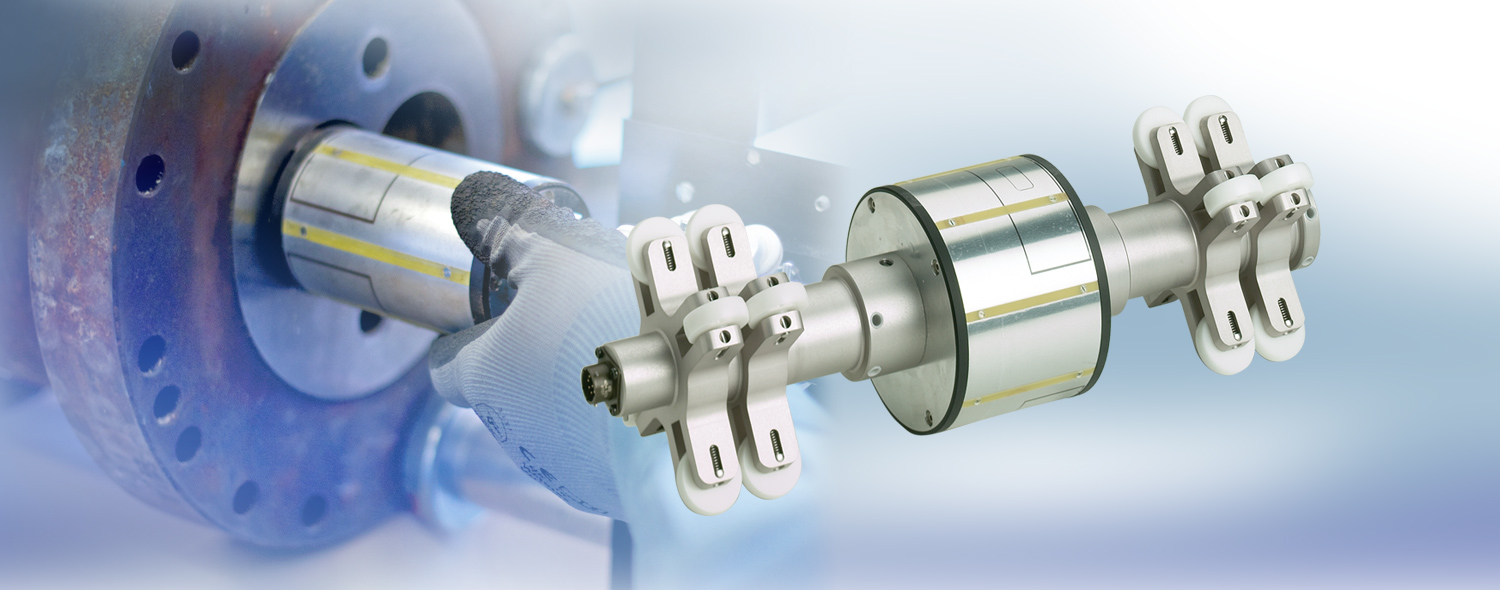

압출기 배럴 직경

압출기 배럴의 내경 검사

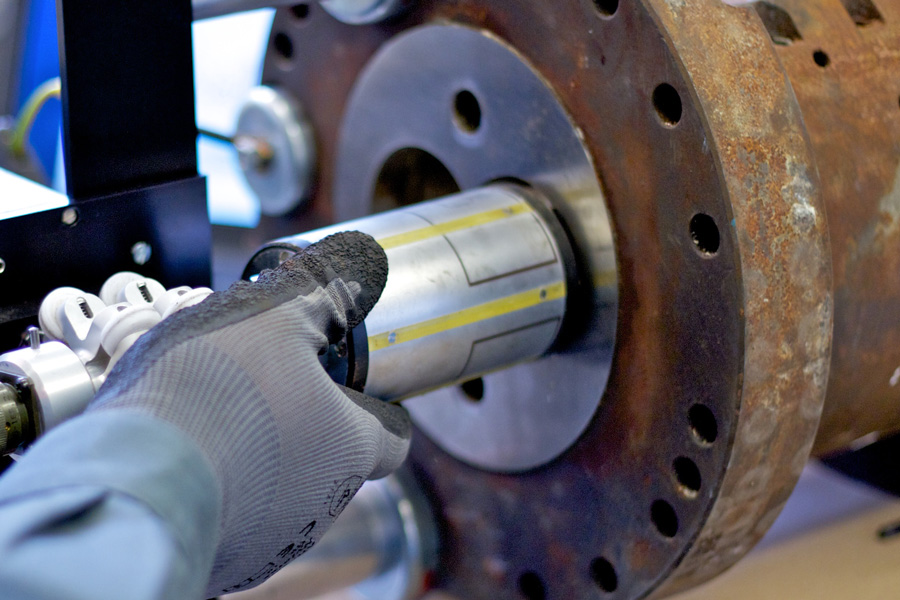

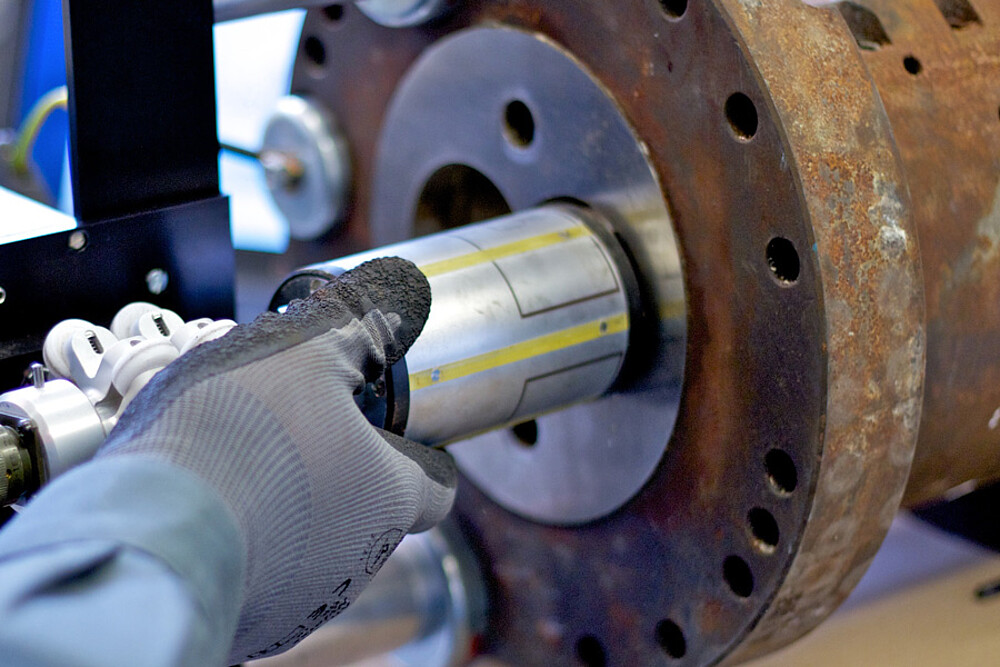

idiamCONTROL 센서 시스템은 보어 홀 내경을 정밀하게 측정하여 마모량을 확인합니다. idiamCONTROL은 보어 홀 내부로 이동한 뒤 밖을 향해 당겨지게 되는 데 이 과정에서 직경을 측정합니다. 만일 마모로 인해 허용 공차를 벗어나게 되는 경우 이를 자동으로 화면에 표시하고 USB를 통해 출력할 수 있습니다.

logo

특장점

  1. 사용자 친화적인 소프트웨어를 탑재한 터치스크린은 압출기와 인접한 장소에 설치, 이를 통해 고속 분석 및 평가
  2. 최대 6개의 트랙에서 신뢰성 있는 측정
  3. 직경 32 ~ 180 mm의 다양한 압출기 배럴 크기에 적합
  4. 직경 직접 표시
  5. 허용 공차를 활용한 자동 평가 기능
  6. 데이터 출력 및 로깅을 위한 USB 인터페이스
  7. 측정 시스템 상태 점검을 위한 테스트 기능 탑재
[]
문의하기
Micro-Epsilon Korea Ltd.
Logo Micro-Epsilon
문의 양식
Your request for: {product}
* 필수 항목
당사는 개인 정보 보호를 최우선으로 생각합니다. 자세한 내용은 개인정보처리방침 을 참고하시기 바랍니다.

작동 원리

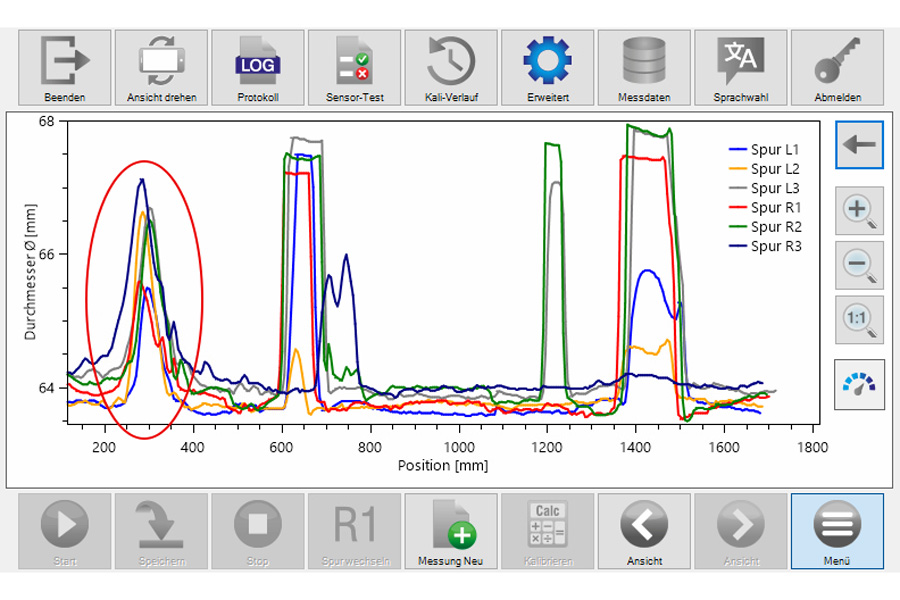

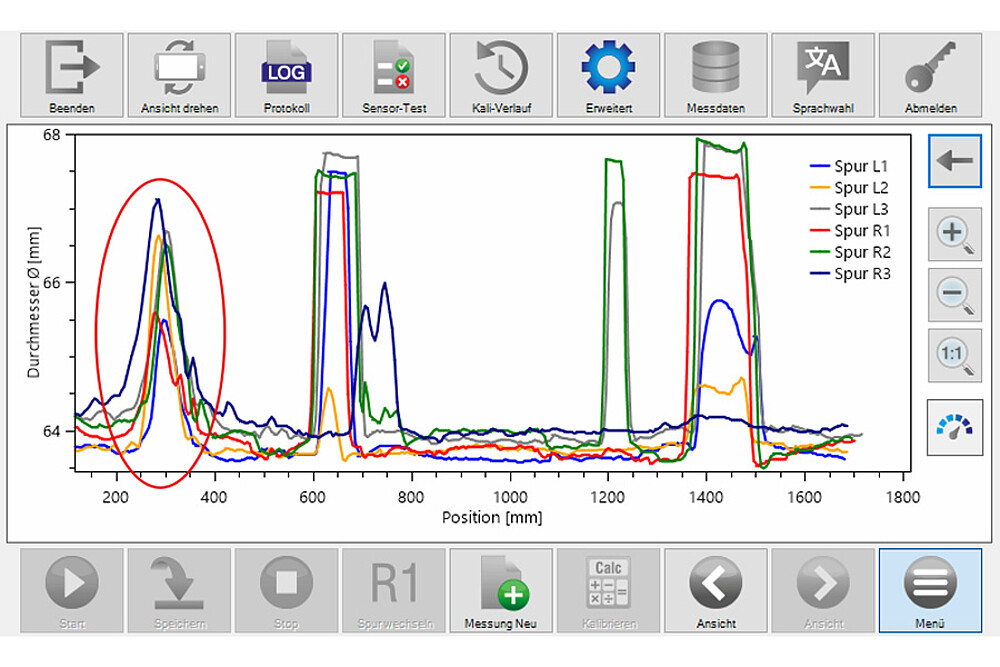

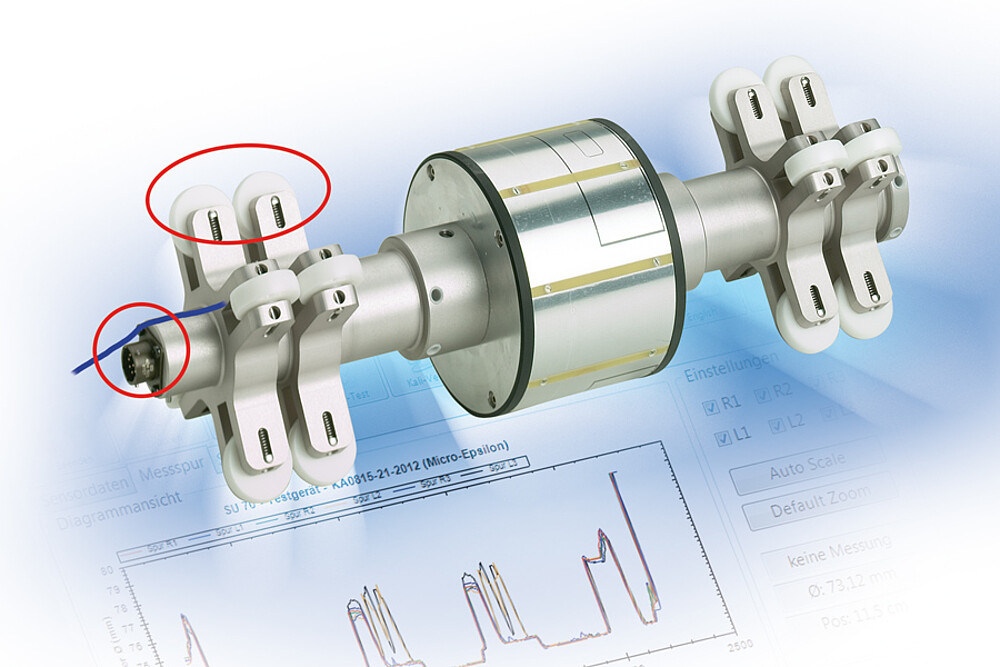

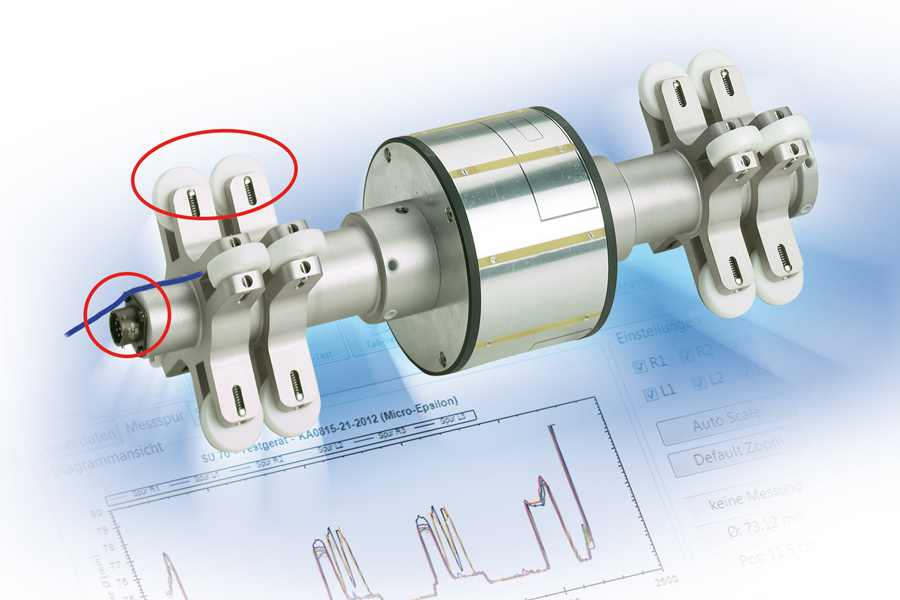

idiamCONTROL은 내장된 정전용량변위센서와 함께 작동합니다. 해당 센서는 부품의 전체 길이를 따라 이동하며 동시에 사용되는 실제 보어 (Bore)의 직경을 측정합니다. 또한 축 방향에 따른 변위를 측정하는 센서의 위치 역시 케이블 길이를 측정하는 시스템을 사용하여 측정되므로 직경의 편차를 빠르고 신뢰성 있게 확인할 수 있습니다. 이러한 일련의 과정을 통해 각 센서의 위치는 보어 홀의 세로 축과 연관있게 됩니다. 이 같은 방식으로 직경을 측정하고 해당 정보를 6개의 트랙에 제공하며 직경은 1 mm의 공간 분해능으로 기록됩니다. 그 밖에도 평가 소프트웨어를 이용해 각 직경 값에서 마모량을 연산합니다.
