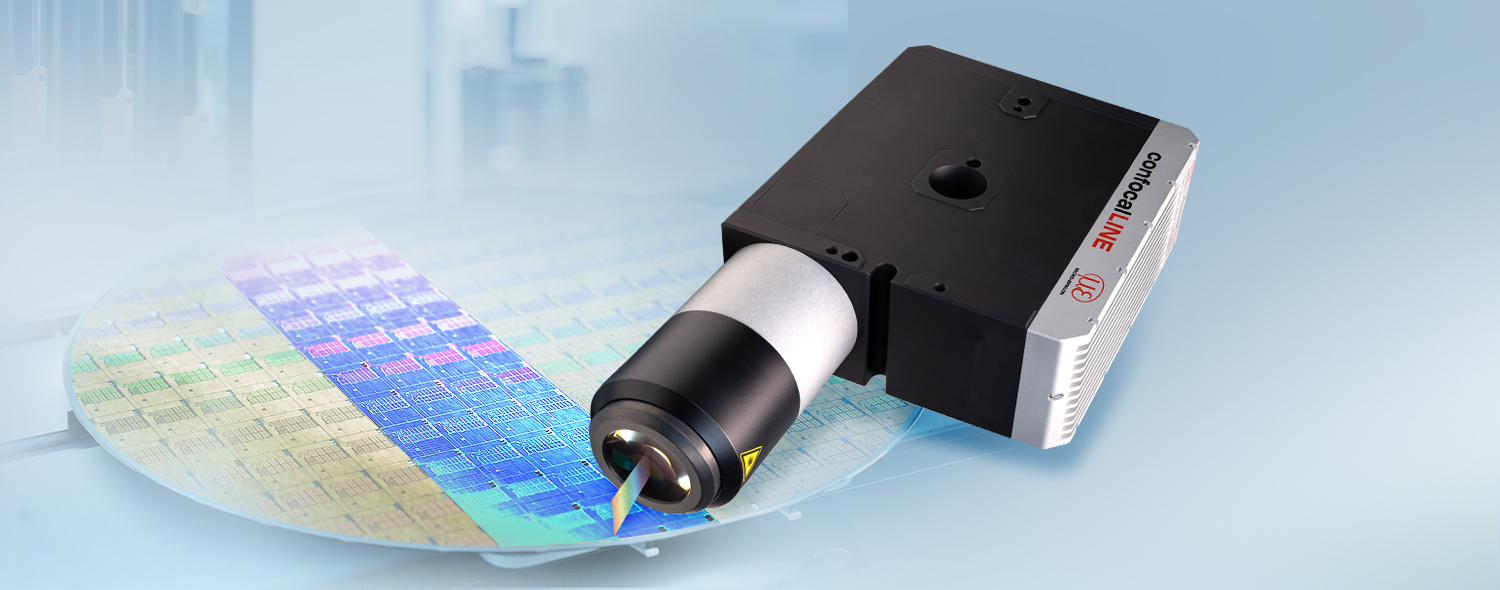

아주 정확하고 빠른 3D 스캔을 지원하는 공초점 라인 센서

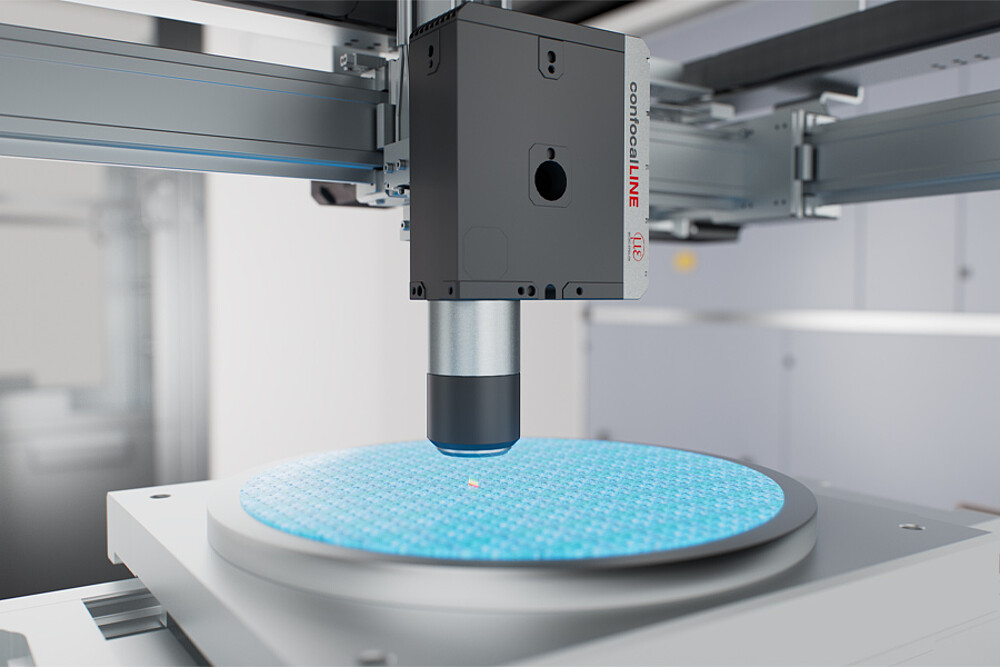

새로운 confocalLINE 센서는 높은 측정 포인트 밀도와 빠른 측정 속도를 바탕으로 아주 정확한 스캔을 구현합니다. 또한 다양한 표면을 안정적으로 측정하고 정밀한 3D 데이터를 제공하므로 반도체 생산, 전자제품 제조 및 정밀 엔지니어링 분야의 까다로운 측정 작업에 적합합니다. 특히 내장형 SMART 평가 기능과 최신 필드버스 인터페이스를 통해 복잡한 측정 및 검사 작업을 센서에서 직접 처리할 수 있습니다 - 속도, 안정성, 정확성

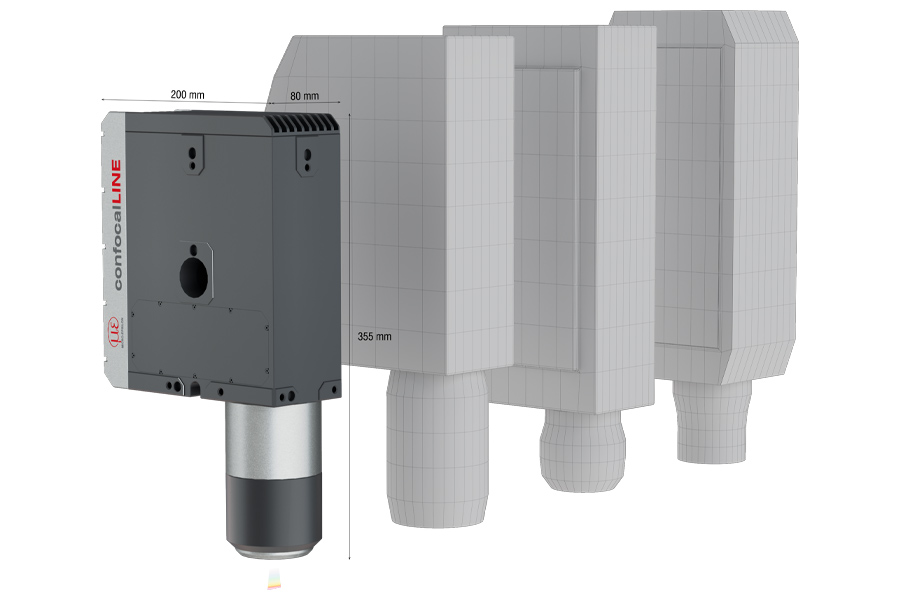

동급 제품 중 가장 작은 스캐너: 컴팩트한 설계와 내장형 SMART 평가 기능
confocalLINE CLI8500은 컴팩트한 설계로 새로운 기준을 제시합니다. 외부 컨트롤러나 IPC가 필요하지 않기 때문에 별도의 제어반 없이도 협소한 설치 공간에 손쉽게 통합할 수 있습니다. 또한 SMART 버전에서는 측정 프로그램이 센서에서 직접 실행되며, 측정 결과가 PLC로 바로 출력됩니다.
아주 정확한 측정을 구현하는 혁신적인 기술

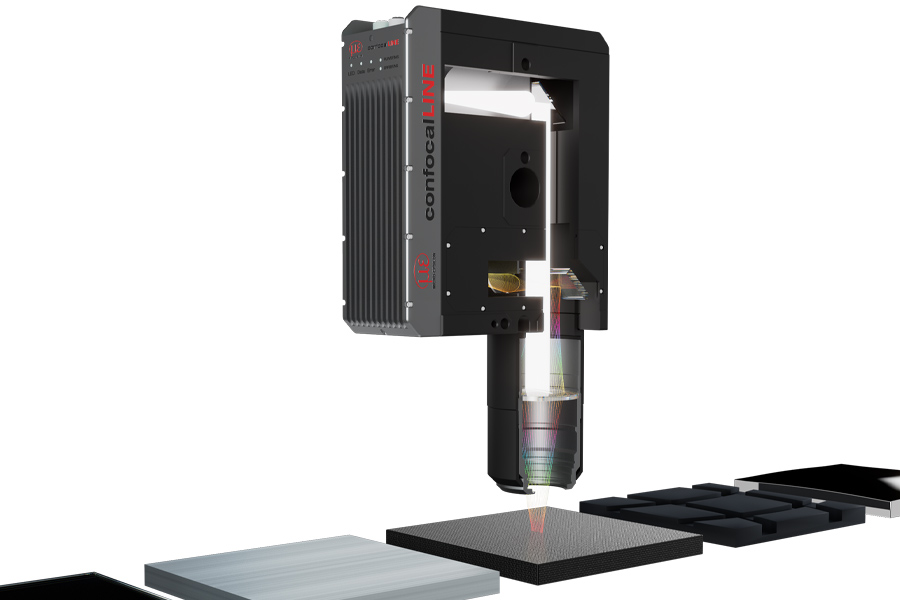

confocalLINE 센서는 공초점 크로매틱 측정 원리를 사용합니다. 특수 광학계를 통해 백색광을 각각의 스펙트럼 색상으로 분리한 후, 측정 대상체에 라인 형태로 투사합니다. 그리고 스펙트럼의 각 파장은 특정 거리에 대응하므로, 센서는 반사된 빛을 분석하여 각 측정 포인트에서 표면까지 거리를 측정합니다. 또한 라인당 2,624개의 측정 포인트를 통해 고해상도의 높이 프로파일을 생성하며, 연속으로 획득한 프로파일을 결합하여 3D 포인트 클라우드를 생성합니다. 따라서 표면 형상, 엣지, 단차 및 갭을 아주 정확하고 빠르게 감지할 수 있으며, 해당 데이터를 센서에서 직접 평가할 수 있습니다. 더불어 투명 및 반투명 재질에서는 여러 경계면을 동시에 감지할 수 있어 대상체의 두께 측정에도 활용할 수 있습니다.
다양한 설정 옵션과 폭넓은 어플리케이션 활용을 지원하는 소프트웨어
3DInspect 소프트웨어를 이용해 센서 파라미터 설정은 물론 2D 및 3D 측정 프로그램을 손쉽게 생성할 수 있습니다. 또한 직관적인 사용자 인터페이스를 통해 측정 시퀀스를 빠르고 간편하게 구성할 수 있습니다. 내장된 자동화 인터페이스를 통해 생성된 측정 프로그램은 스캐너에 직접 저장되며, 이를 통해 SMART 모드에서 별도의 제어 장치 없이 자동 측정이 가능합니다.
간편한 센서 설정
- 포인트 클라우드 정렬 및 필터링
- 주요 측정 영역의 자동 감지 및 선택
- Valid3D: 2.5D 분석이 아닌 실제 3D 포인트 클라우드 기반 분석
자율 SMART 모드를 지원하는 강력한 측정 프로그램
- 원하는 측정값 계산을 위한 80개 이상의 측정 프로그램
- 복잡한 측정 작업을 위한 프로그램 조합 기능
- SMART 기능 기반 자동 측정을 위한 측정 프로그램 전송
다양한 인터페이스를 이용한 손쉬운 연동

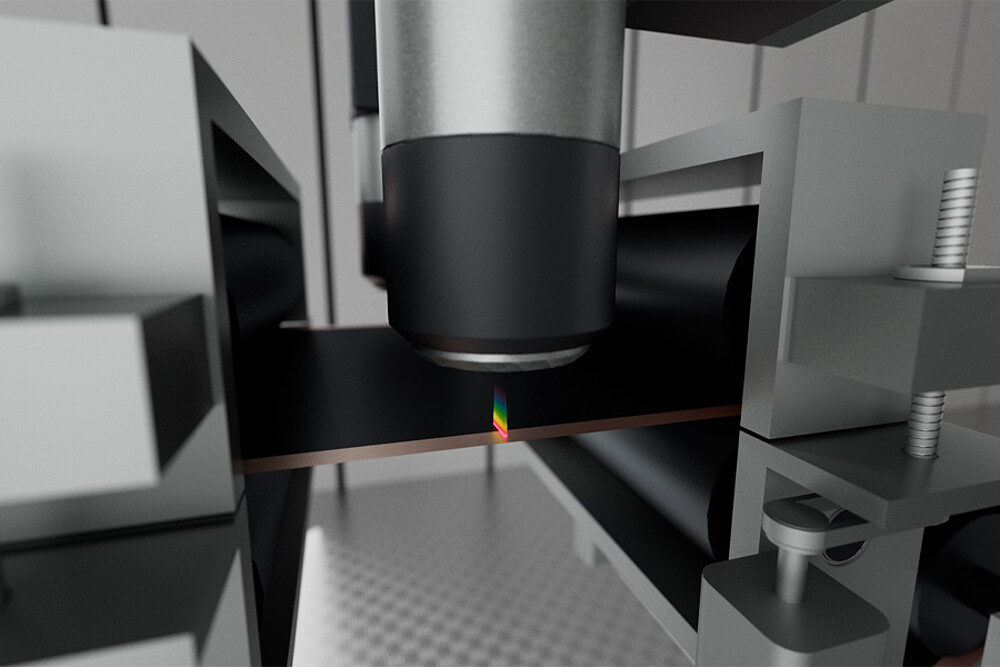

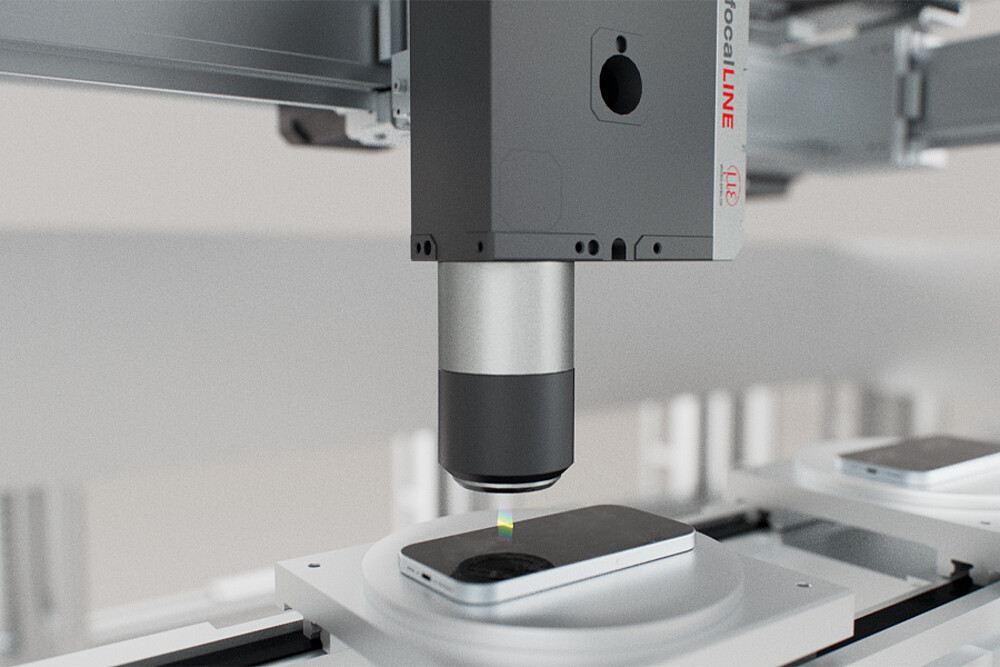

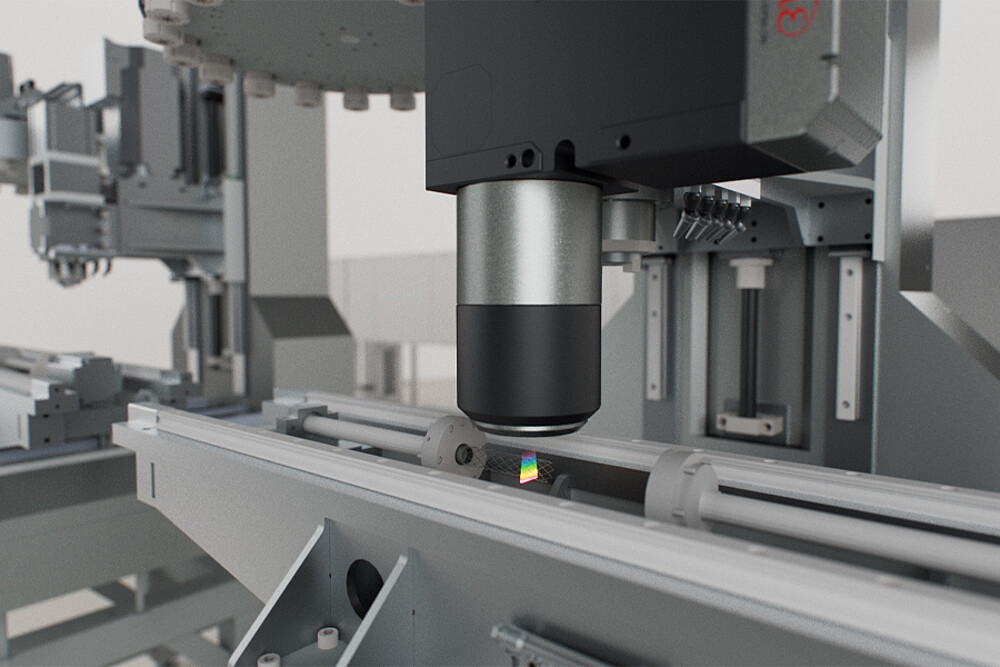

적용사례
