정전용량변위센서를 이용한 고정밀 거리 측정

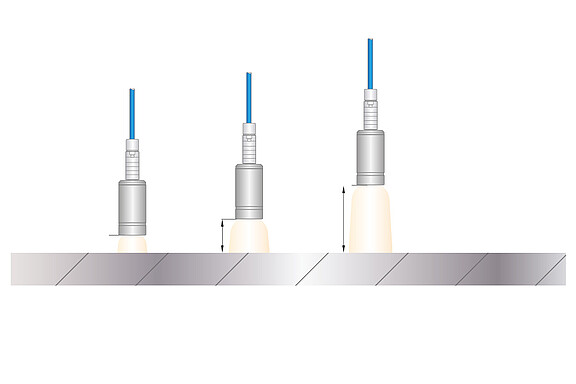

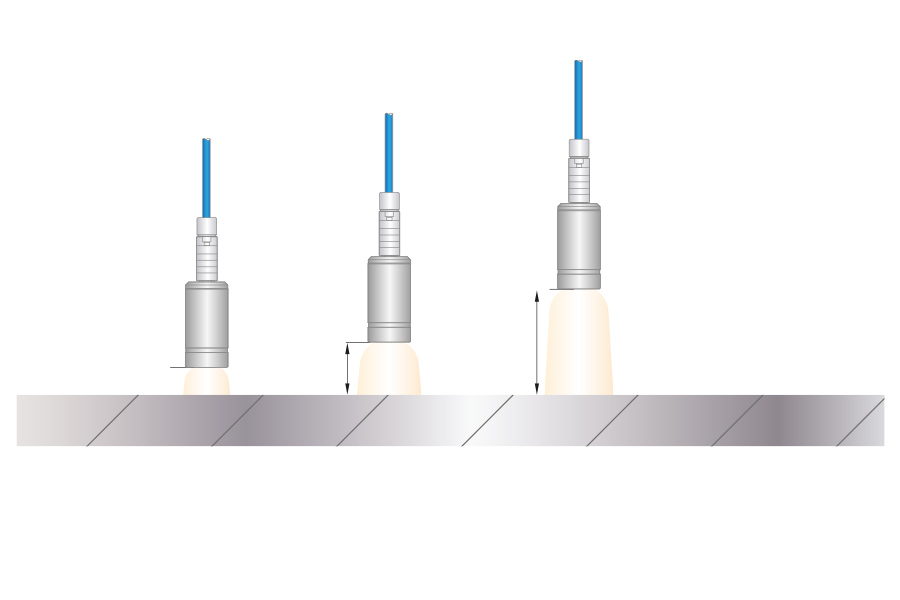

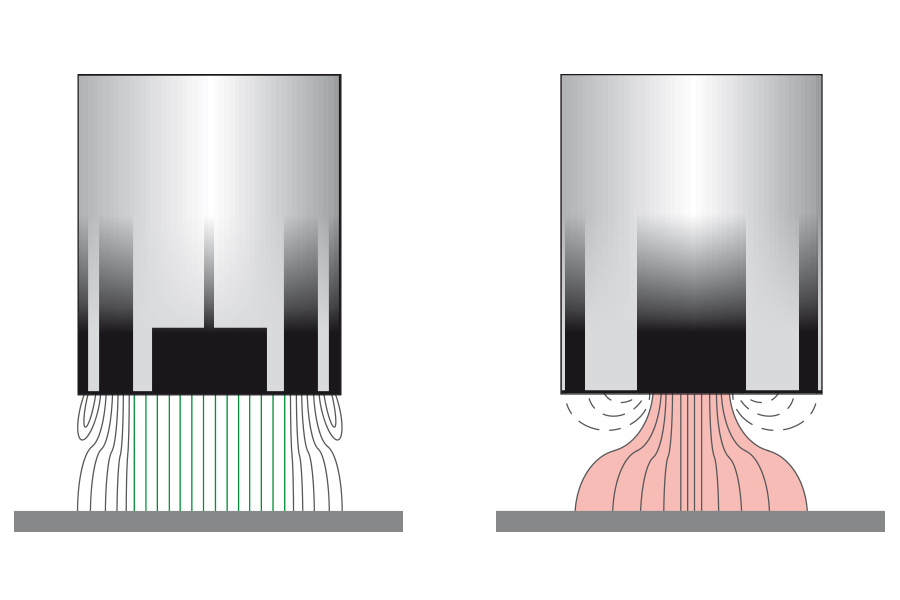

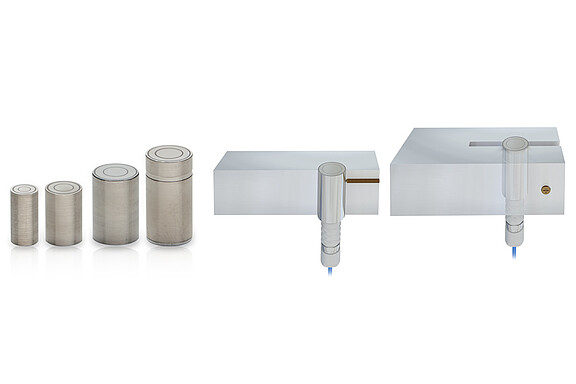

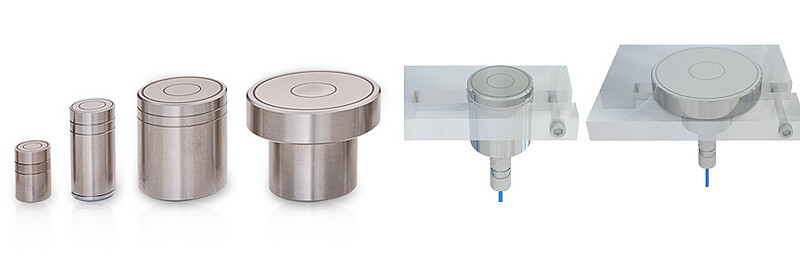

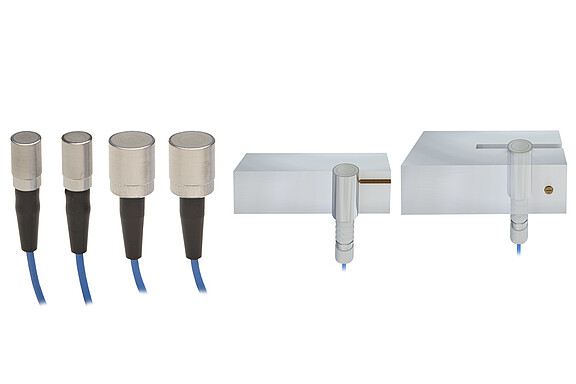

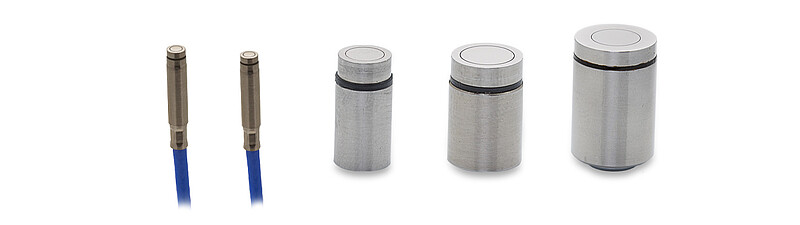

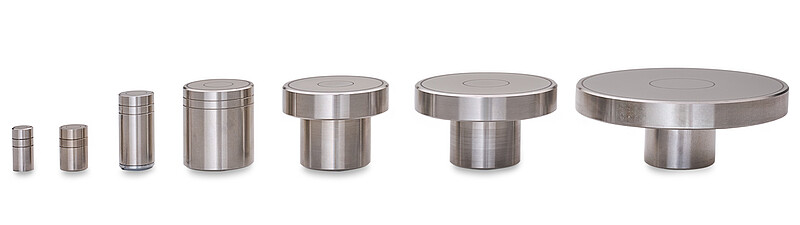

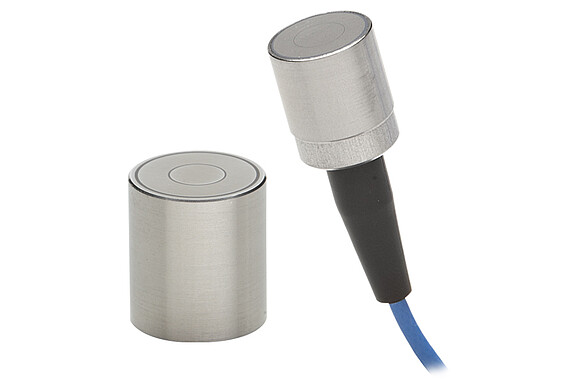

CSE 센서는 동일한 측정 범위를 지원하는 기본 CSx 및 CS-x 모델보다 더욱 컴팩트하게 설계된 원통형 변위센서입니다. 따라서 설치 공간이 매우 제한적인 환경에도 특히 적합합니다. 또한 원주 방향 클램핑 또는 포인트 클램핑 방식으로 고정할 수 있으며, 측정 범위에 따라 커넥터 또는 내장형 케이블 타입으로 제공됩니다.

특징

• 측정 범위 (mm): 0.1 | 0.25 | 0.5 | 1 | 1.25 | 2 | 3
• 직선성: 0.25 µm ~
• 분해능: 0.03 nm ~
• 온도 범위: -50 ~ +200°C
• 대상체 직경: Ø 3 mm ~
• 우수한 온도 안정성
• 컴팩트한 설계

다운로드

Data Sheet capaNCDT CSE

CAD 파일, capaNCDT 센서, STEP

capaNCDT 센서 설치 가이드

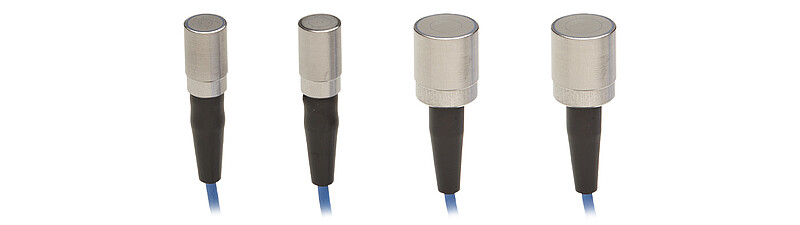

정전용량변위센서 CSH는 최대 수준의 정밀도가 요구되는 어플리케이션에 적합한 원통형 센서입니다. 또한 원주 방향 클램핑 또는 포인트 클램핑 방식으로 고정할 수 있으며, 내장형 센서 케이블이 적용되어 있습니다.

특징

• 측정 범위 (mm): 0.2 | 0.5 | 1 | 1.2 | 2
• 직선성: 0.08 µm ~
• 분해능: 0.06 nm ~
• 온도 범위: -50 ~ +200°C
• 대상체 직경: Ø 7 mm ~
• 우수한 온도 안정성

다운로드

Data Sheet capaNCDT CSH

CAD 파일, capaNCDT 센서, STEP

설치 가이드, capaNCDT 센서

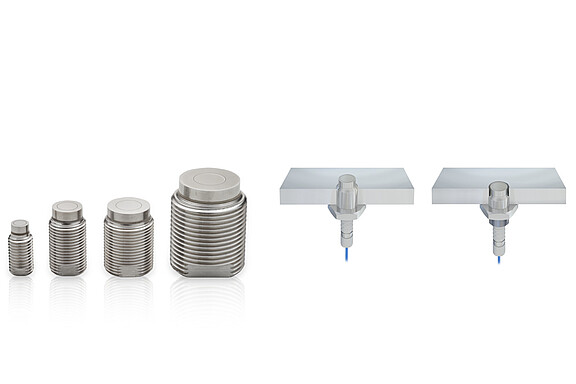

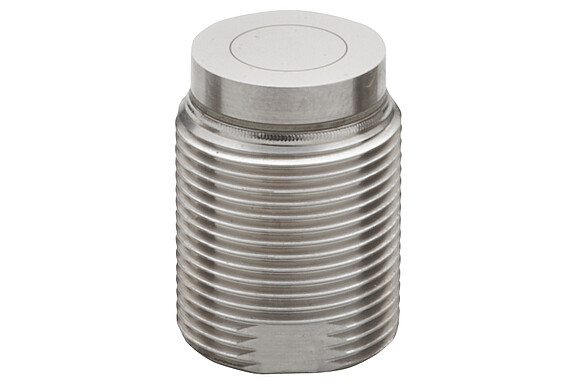

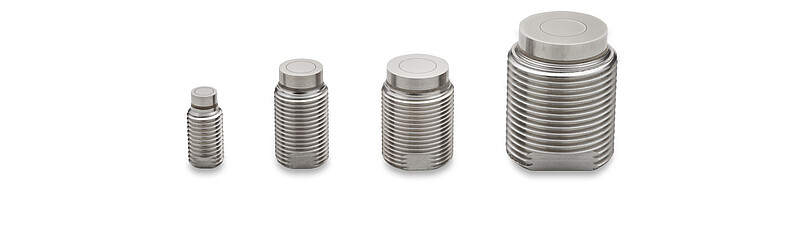

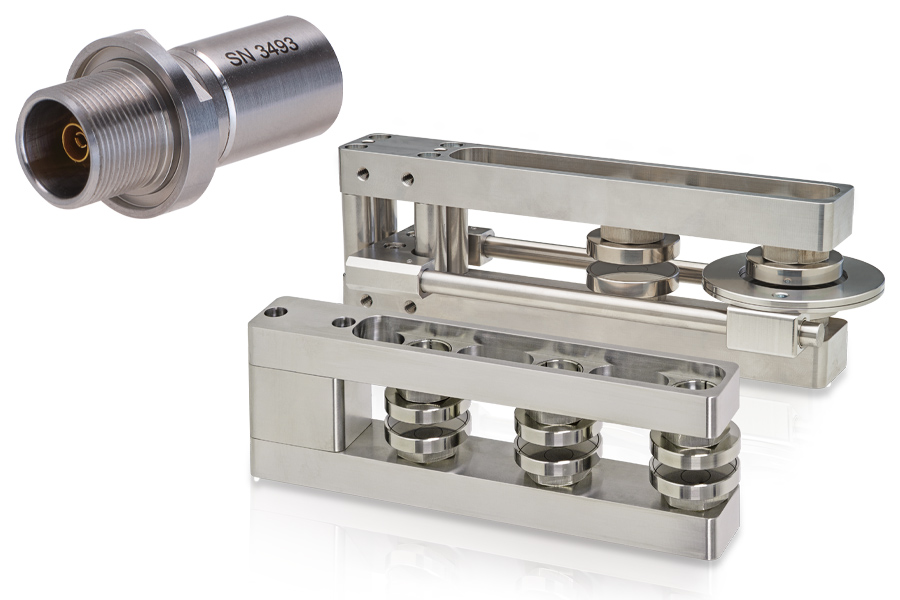

CSE/Mx 센서는 나사산이 내장된 구조로 설계되었습니다. 따라서 측정 위치에 직접 체결할 수 있으므로, 클램핑 방식으로 고정할 수 없는 경우에 적합합니다. 또한 커넥터 소켓이 내장되어 있어 센서 연결이 간편하며, 다양한 센서 케이블과 조합해 사용할 수 있습니다.

특징

• 측정 범위 (mm): 0.5 | 1.25 | 2 | 3
• 직선성: 0.25 µm ~
• 분해능: 0.15 nm ~
• 온도 범위: -50 ~ +200°C
• 대상체 직경: Ø 7 mm ~
• 우수한 온도 안정성

다운로드

Data Sheet capaNCDT CSE/Mx

CAD 파일, capaNCDT 센서, STEP

설치 가이드, capaNCDT 센서

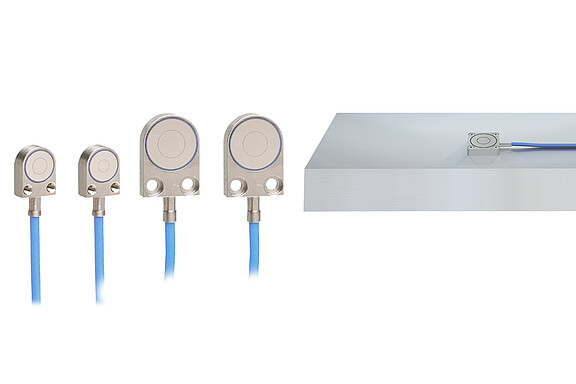

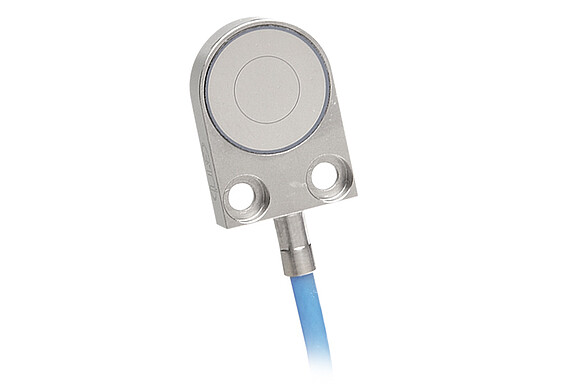

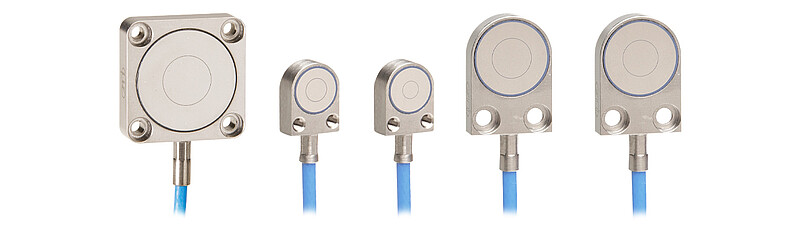

정전용량변위센서 CSHxFL은 플랫 타입 설계를 적용해 원통형 모델보다 설치 높이를 낮출 수 있습니다. 또한 컴팩트한 구조로 센서 케이블이 내장되어 있으며, 하우징에 마련된 마운팅 홀을 이용해 측정 위치에 쉽게 고정할 수 있습니다.

특징

• 측정 범위 (mm): 0.2 | 0.5 | 1 | 1.2 | 2 | 3
• 직선성: 0.08 µm ~
• 분해능: 0.06 nm ~
• 온도 범위: -50 ~ +200°C
• 대상체 직경: Ø 7 mm ~
• 우수한 온도 안정성
• 공간 절약형 설치가 가능한 플랫 타입 설계

다운로드

Data Sheet capaNCDT CSHxFL

CAD 파일, capaNCDT 센서, STEP

설치 가이드, capaNCDT 센서

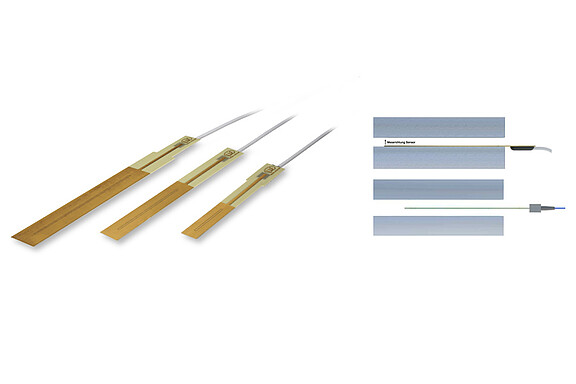

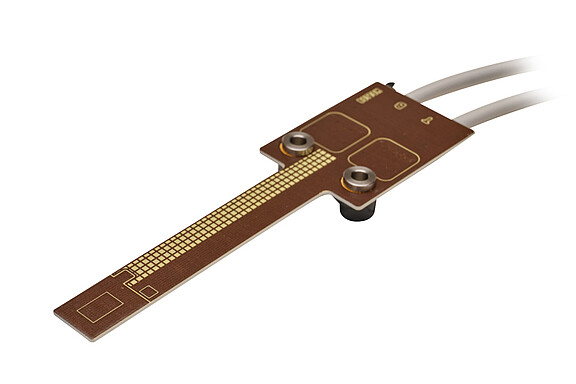

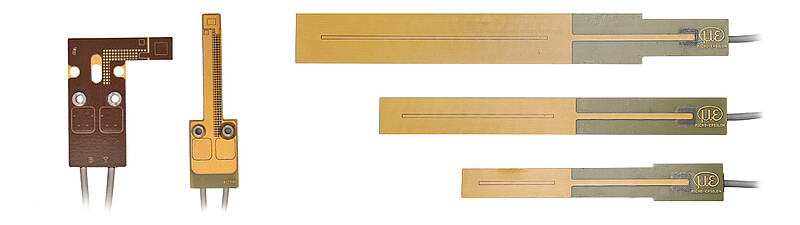

CSG 및 CSF 갭 센서는 매우 얇은 PCB 구조가 적용되어 갭 측정에 특히 적합합니다. 먼저 CSF 센서의 경우, 단일면에서 갭을 측정하므로, 한쪽이 고정된 조건은 물론 점검이나 서비스 작업에도 적합합니다. 반면, CSG 센서는 두 개의 개별 거리값을 바탕으로 갭의 너비값을 산출하므로 양쪽 면이 모두 움직이는 조건에 적합합니다. 따라서 두 면이 모두 움직이는 갭 측정에 적합하며, 두 개의 회전 롤러 사이와 같은 어플리케이션에서 사용됩니다.

특징

• 측정 범위 (mm): 0.5 | 1 | 2 | 4 | 6
• 직선성: 0.5 µm ~
• 분해능: 0.15 nm ~
• 대상체 직경: 약 10 x 10 mm ~
• 온도 범위: -50 ~ (+100) +150°C

다운로드

Data Sheet capaNCDT CSG / CSF

CAD 파일, capaNCDT 센서, STEP

설치 가이드, capaNCDT 센서

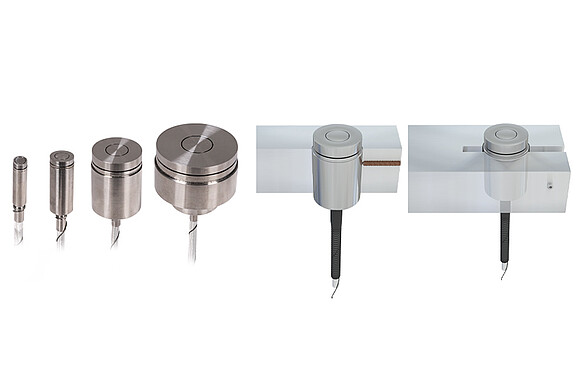

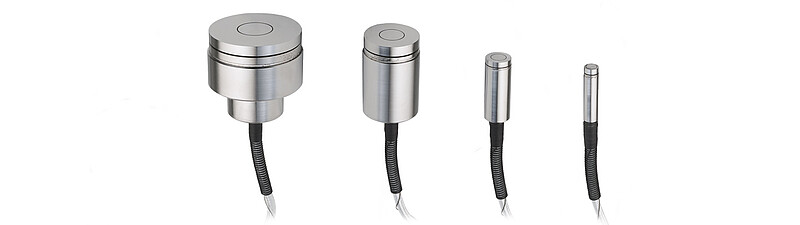

CSE/HT 센서는 최대 +800°C까지 대응하는 매우 넓은 온도 범위가 특징입니다. 또한 내장형 고온용 센서 케이블이 전기장 및 자기장으로 인한 간섭을 보정하므로, 높은 온도 안정성과 매우 우수한 직선성과 함께 까다로운 환경에서도 아주 정확한 측정 결과를 제공합니다. 아울러 본 센서는 원주 방향 클램프를 이용해 쉽게 설치할 수 있으며, 내장형 센서 케이블은 추가 센서 케이블을 사용해 연장할 수 있습니다.

특징

• 측정 범위 (mm): 1 | 2 | 5 | 10
• 직선성: 0.5 µm ~
• 분해능: 10 nm ~
• 넓은 온도 범위: -50 ~ +800°C
• 대상체 직경: Ø 8 mm ~

다운로드

Data Sheet capaNCDT CSE/HT

CAD 파일, capaNCDT 센서 - CSE-x/HT (STEP)

설치 가이드, capaNCDT 센서

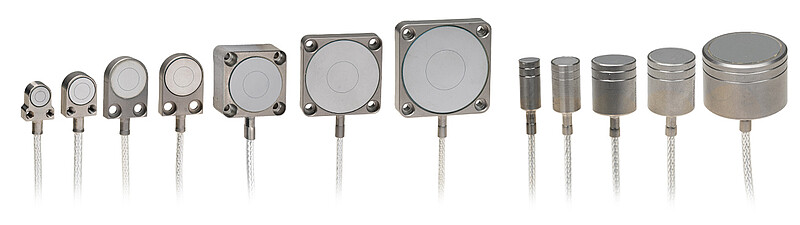

CSH/SE 및 CSH/FL/SE 센서는 초저온이나 강한 자기장과 같은 까다로운 환경에 맞춰 설계되었습니다. 또한 클린룸 및 UHV 어플리케이션에도 적합합니다. 본 센서는 원통형 구조 (CSH/SE)와 플랫 타입 센서 (CSH/FL/SE)로 제공됩니다.

특징

• 측정 범위 (mm): 0.2 | 0.5 | 1 | 1.2 | 2 | 3 | 5
• 직선성: 0.25 µm ~
• 분해능: 0.075 nm ~
• 온도 범위: -270 ~ +200°C
• 초저온, 클린룸, UHV, 강한 자기장 등 까다로운 환경에 적합

다운로드

Data Sheet capaNCDT CSH/SE / capaNCDT CSH/FL/SE

CAD 파일, capaNCDT 센서, STEP

설치 가이드, capaNCDT 센서
