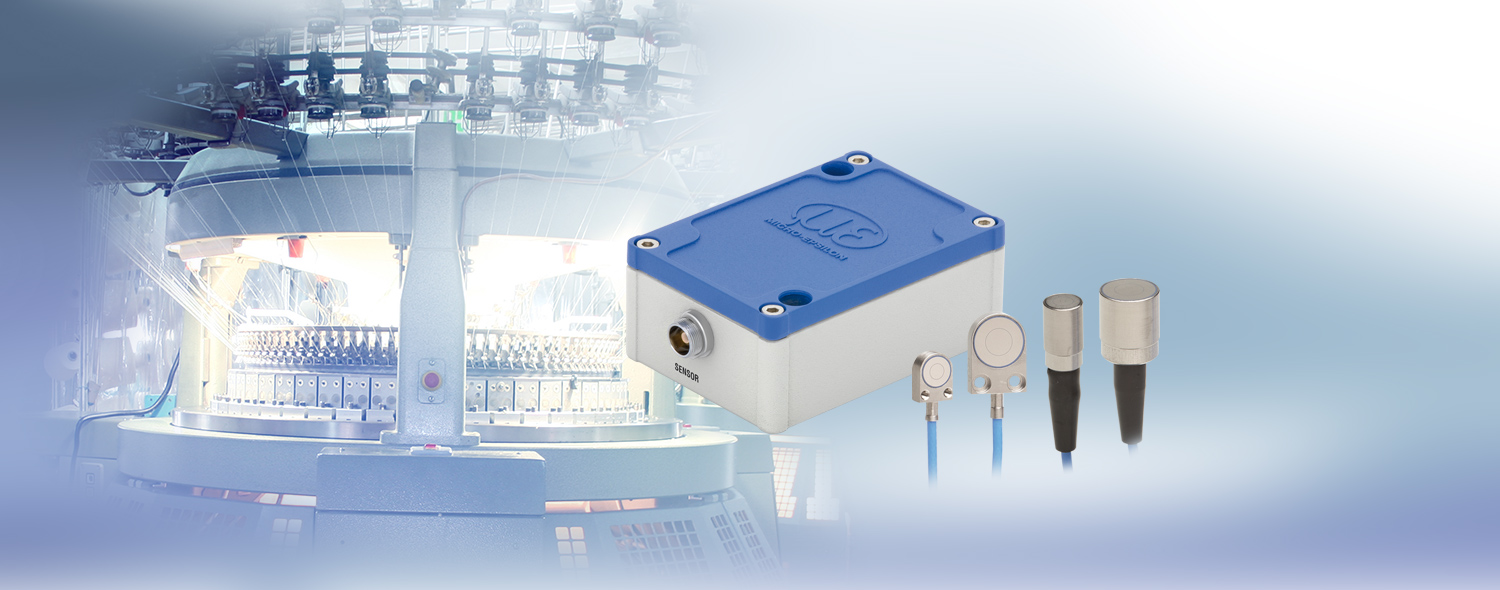

capaNCDT 6110

컴팩트한 단채널 시스템

컴팩트한 구조의 정전용량변위센서

capaNCDT 6110은 새로운 유형의 정전 용량식 단채널 변위 측정 시스템으로 소형 컨트롤러, 센서 케이블, 그리고 센서로 구성되어 있습니다. 컨트롤러의 사이즈가 매우 작고, 조작이 간편한 덕에 기계 및 설비에 설치하는 데 매우 이상적입니다.

Get in touch with us!

Download now: catalogs, manuals, software

특징

측정 범위 (mm): 0.05 | 0.2 | 0.5 | 0.8 | 1 | 2 | 3 | 5 | 10
직선성: 최대 0.025 µm
분해능: 최대 0.005 µm
아날로그 출력 (전압)
디지털 인터페이스 RS485 (DT6120 컨트롤러)
초소형 컨트롤러
공급 전압 24 VDC/55 mA (9 ~ 36 V)
높은 정밀도와 안정성이 요구되는 측정에 적합

[]

문의하기

Micro-Epsilon Korea Ltd.

+82 31 602-8890

문의 양식

컴팩트한 사이즈 및 우수한 실용성

capaNCDT 6110은 다양한 분야에 적용 가능하며 모든 capaNCDT 센서와 호환됩니다. 9 ~ 36 V의 전압으로 자동차나 트럭에도 사용 가능하며 측정값은 전압 출력을 통해 출력됩니다.

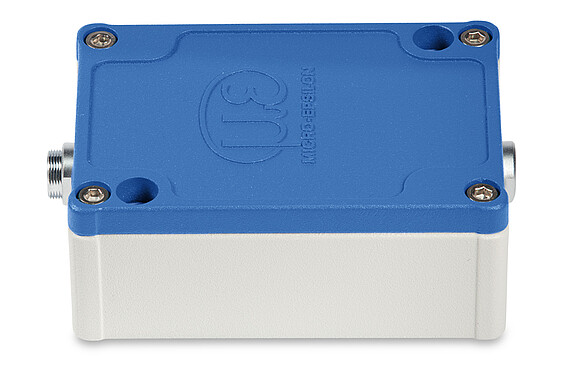

정전용량변위센서 컨트롤러 DT6110은 입문용 제품으로, 아주 미세한 변위를 정밀하게 측정합니다. 사이즈가 아주 컴팩트한 탓에 컨트롤러는 협소한 공간에서도 손쉽게 설치가 가능하며 DT6110 컨트롤러는 모든 capaNCDT 시리즈의 센서와 케이블과 모두 호환됩니다. 그 밖에도 DT6110/ECL2 컨트롤러와 사용할 경우 연장된 길이의 케이블을 함께 제공합니다.

특징

동적 분해능 0.015 % FSO (1 kHz)
주파수 응답 1 kHz (-3 dB)
출력 0 ~ 10 V (합선 방지), 옵션: ±5 V, 10 ~ 0 V

다운로드

정전용량변위센서 컨트롤러 DT6112는 입문용 제품으로, 동적 측정에 사용됩니다. 해당 제품은 대역폭이 최대 20 kHz (-3 dB)이기 때문에 고속 공정 역시 안정적으로 모니터링 가능합니다. 또한 DT6112 컨트롤러는 모든 capaNCDT 시리즈의 센서, 케이블과 호환됩니다.

특징

동적 분해능 0.03 % FSO (20 kHz)
주파수 응답 20 kHz (-3 dB)
출력 0 ~ 10 V (합선 방지), 옵션: ±5 V, 10 ~ 0 V

다운로드

아날로그 출력과 RS485 인터페이스를 갖춘 DT6120 컨트롤러는 높은 정밀도로 정전 용량 변위를 측정하는 데 사용되는 입문용 제품입니다. 사이즈가 아주 컴팩트한 탓에 컨트롤러는 협소한 공간에서도 손쉽게 설치가 가능하며 DT6120 컨트롤러는 모든 capaNCDT 시리즈의 센서와 케이블과 호환됩니다.

특징
