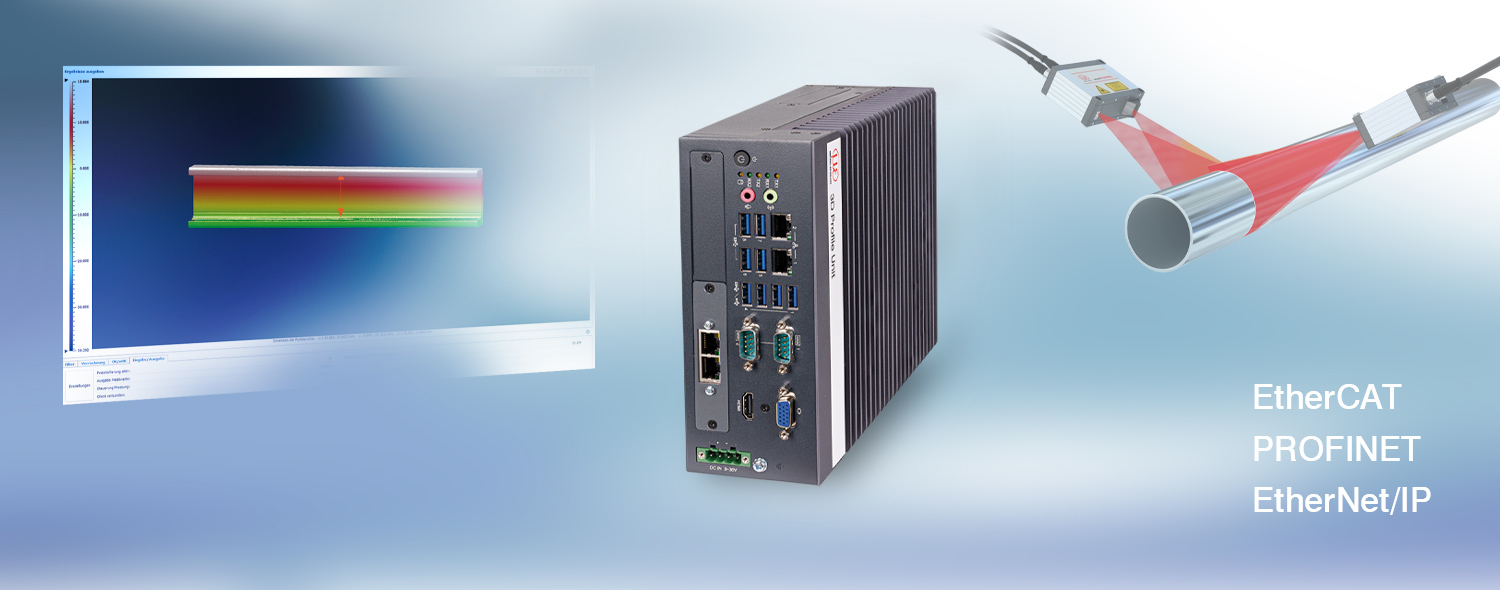

3D 프로파일 유닛 – 스티칭된 2D / 3D 프로파일 데이터의 스마트한 3D 평가 및 결과 출력

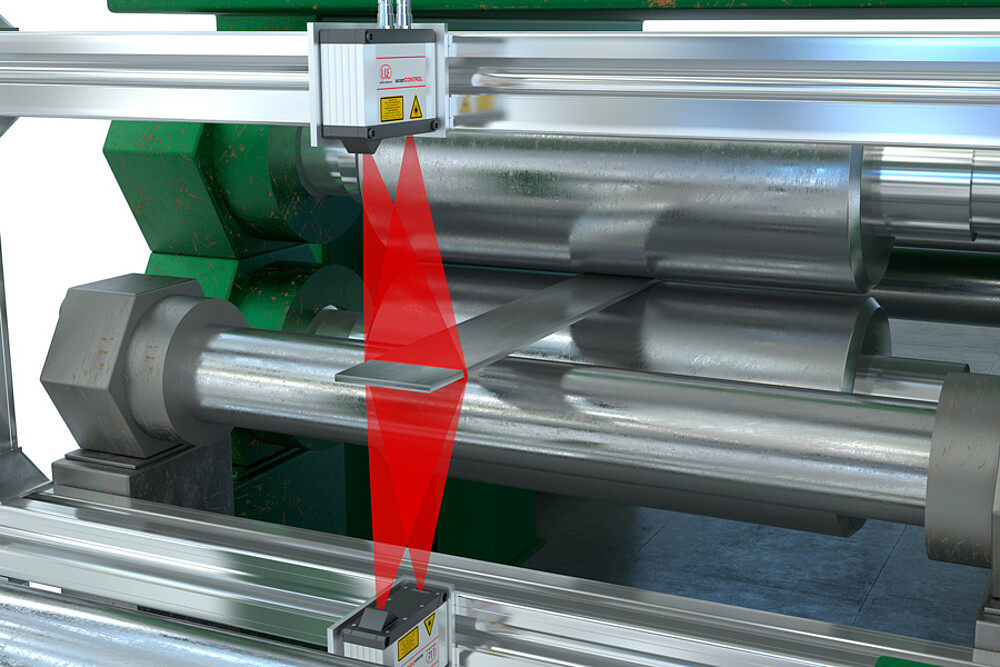

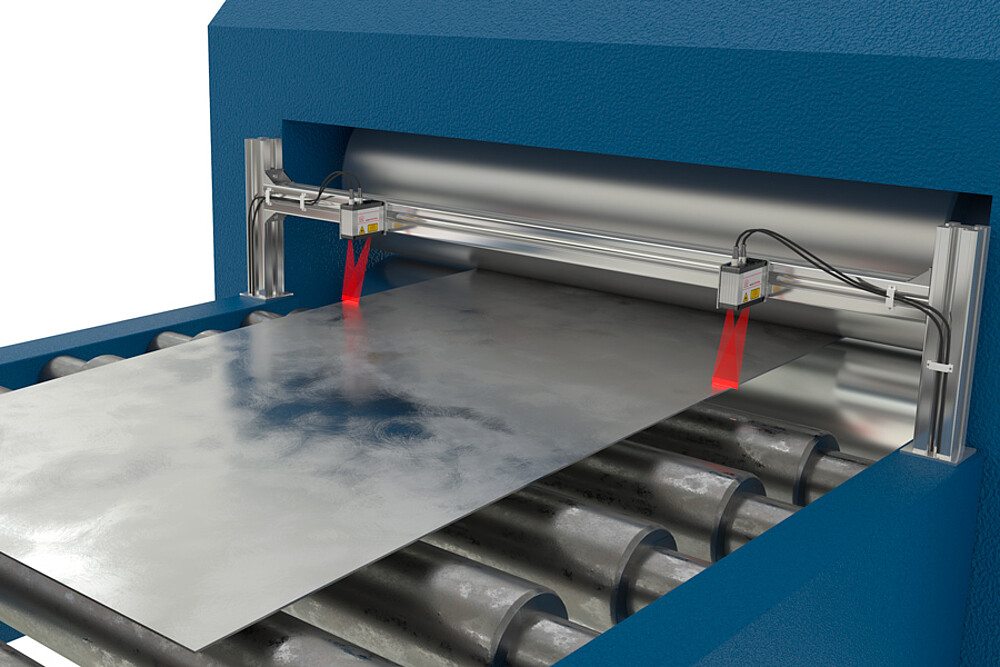

3D 프로파일 유닛은 여러 scanCONTROL 30xx 센서의 개별 프로파일을 공통 좌표계에서 연산할 수 있습니다. 이를 통해 합성 2D 프로파일이나 합성 3D 포인트 클라우드를 생성할 수 있습니다. 또한 다양한 형상 검출, 측정 범위 확장 및 두께 측정이 가능하며, 센서와 측정 대상체의 위치를 정확하게 맞추기 위해 내장된 인코더 입력을 사용할 수 있습니다.
데이터 평가 및 시스템 파라미터 설정은 3DInspect 소프트웨어에서 수행할 수 있습니다. 3D 프로파일 유닛 컨트롤러는 산업용 Ethernet 연결과 결합된 내장 평가 기능을 통해 응용 프로그램을 제어하고 측정값을 PLC로 출력할 수 있습니다. 또는, 3D 프로파일 유닛 컨트롤러는 GigE Vision을 통해 일반적인 영상 처리 프로그램에 통합될 수 있으며 로우 데이터 (Raw data) 공급자의 역할을 수행할 수도 있습니다.

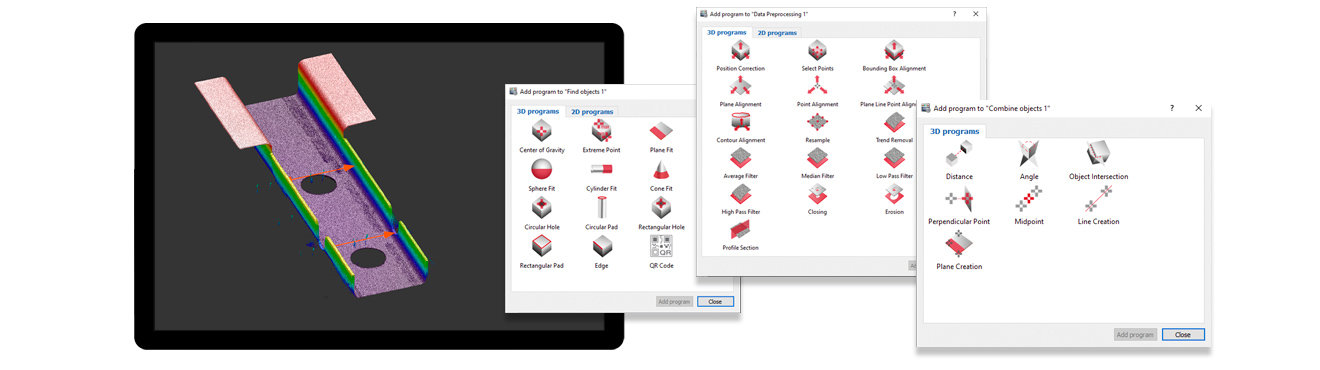

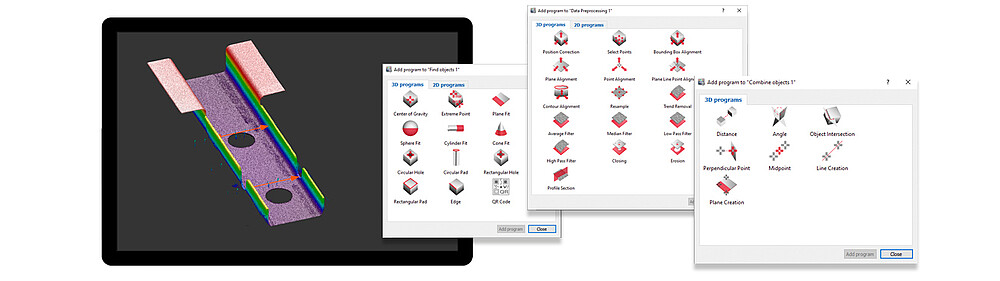

3DInspect: 모든 Micro-Epsilon사의 3D 센서와 사용 가능한 고성능 소프트웨어
3DInspect는 3D 프로파일 유닛을 위한 표준화되고 사용자 친화적인 소프트웨어 도구입니다. 해당 소프트웨어를 이용해 사용자는 3D 프로파일 유닛을 직접 설정하고 측정 데이터를 기록할 수 있습니다. 또한 고성능 툴을 이용해 사용자는 포인트 클라우드를 정렬 및 필터링할 수 있으며 관련 영역을 직관적으로 감지하고 선택하거나 프로그램을 결합할 수 있습니다. 필요에 따라 3D 포인트 클라우드를 처리할 수 있으며, 측정값을 컨트롤러에 전달하여 사용할 수 있습니다.
스티칭된 2D / 3D 프로파일 데이터 생성 및 전송: 3DPU-X

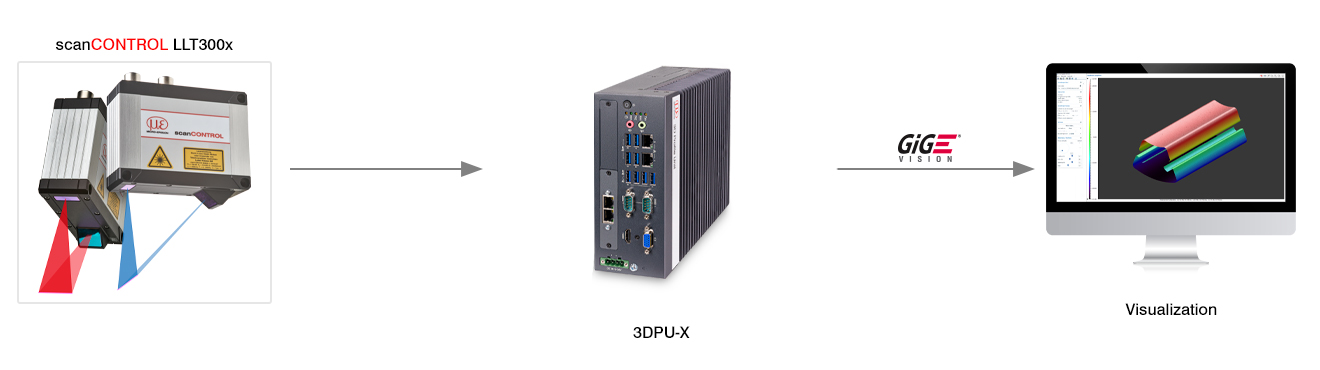

3DPU-X는 여러 scanCONTROL 센서의 프로파일 데이터를 공통 좌표계로 변환하여 GigE Vision을 통해 2D 프로파일 또는 3D 포인트 클라우드 형태로 제공하는 시스템입니다.
영상 처리 및 3D 소프트웨어에 직접 통합 | 모든 GigE Vision 클라이언트와 통신 | 프로파일 데이터 또는 3D 포인트 클라우드 전송
스티칭된 2D / 3D 프로파일 데이터의 스마트한 3D 평가 및 결과 출력: 3DPU-X/IE

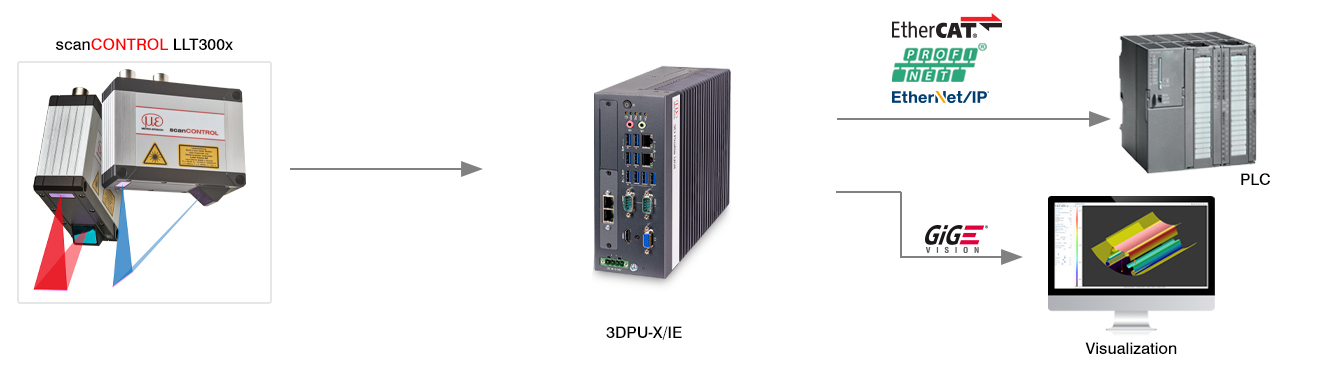

3DPU-X/IE는 여러 scanCONTROL 센서의 프로파일 데이터를 공통 좌표계로 변환하고, 2D 프로파일 및 3D 포인트 클라우드를 평가하여 내장된 필드버스 인터페이스를 통해 측정값을 합격 또는 불합격 형태로 제공합니다.
3DInspect를 통한 평가 및 설정 | 산업용 Ethernet 인터페이스로 측정값 제어 및 전송 | 측정값 및 측정 결과 전송

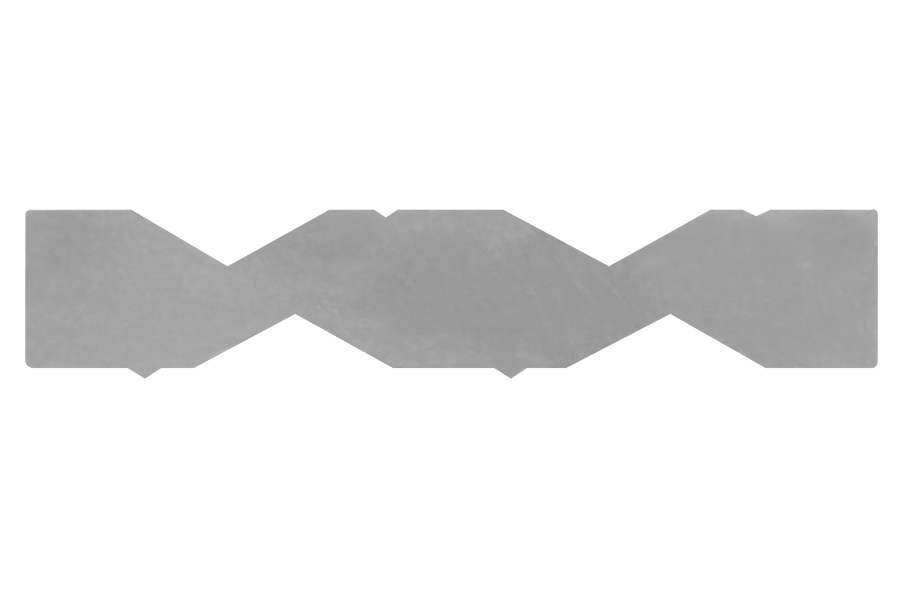

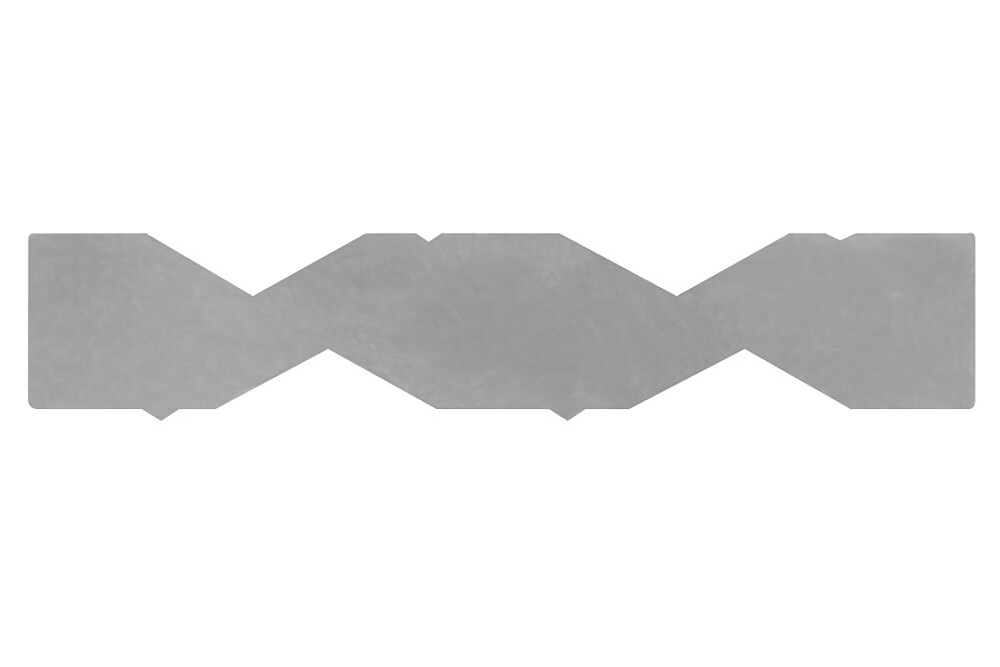

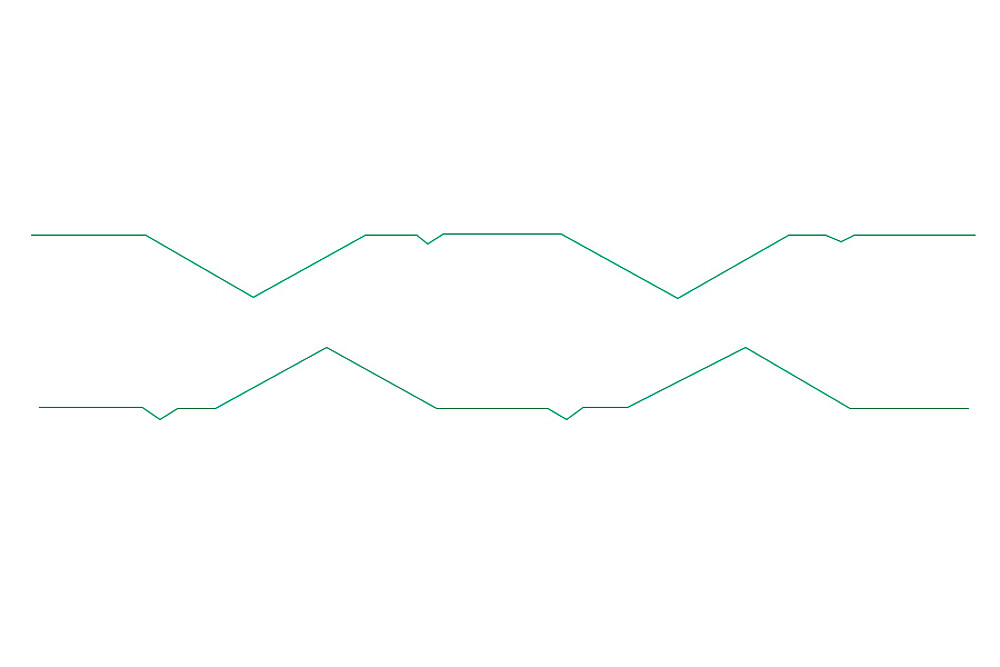

자동 등록을 위한 Micro-Epsilon사의 레퍼런스 타겟

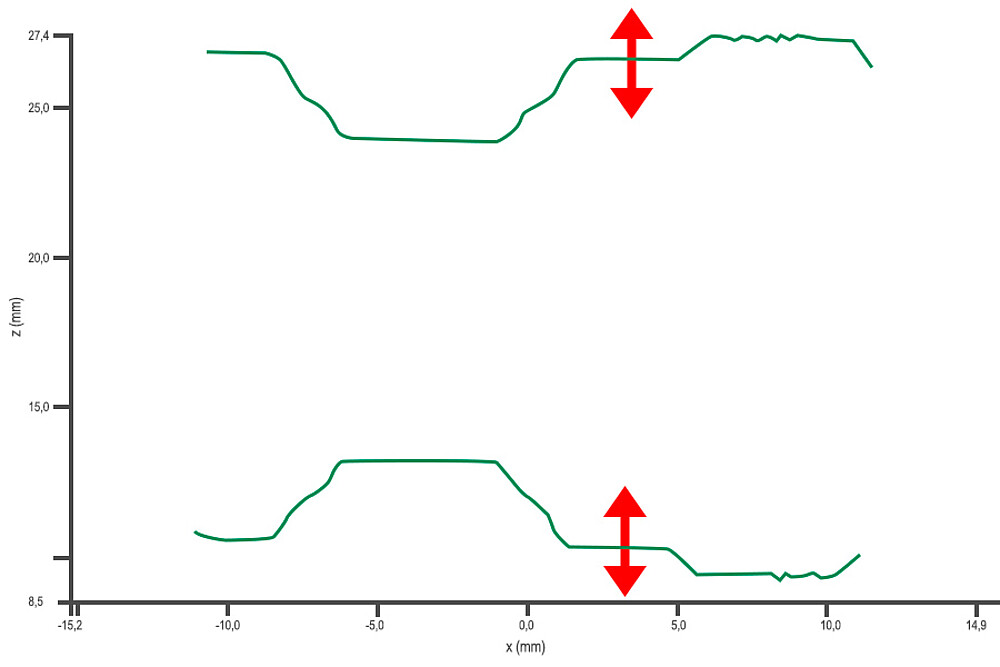

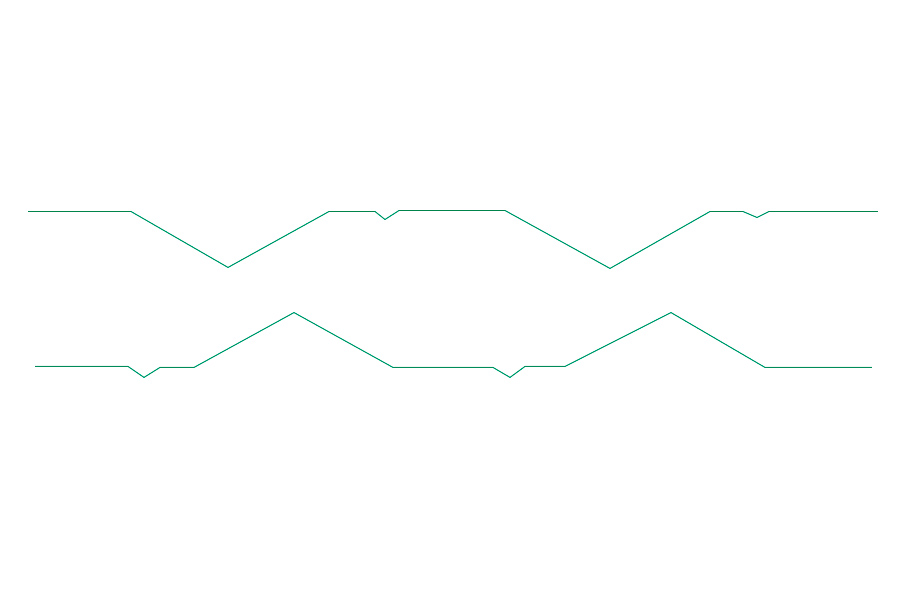

멀티 센서 등록 기능을 통해 각 scanCONTROL 센서의 위치가 결정되어 공통 좌표계로 전송됩니다. 또한 설정 과정에서 각 센서의 측정값이 공통 좌표계로 연동됩니다.
이를 위해 Micro-Epsilon사는 각 scanCONTROL 센서의 측정 범위 및 측정 배열에 맞춘 개별적인 레퍼런스 타겟을 제공합니다. 개별 설정 및 측정 조건에 따라 특수 레퍼런스 타겟을 설계할 수 있으며, 별도의 레퍼런스 타겟 없이 표준 샘플을 이용해 센서를 등록할 수 있습니다.

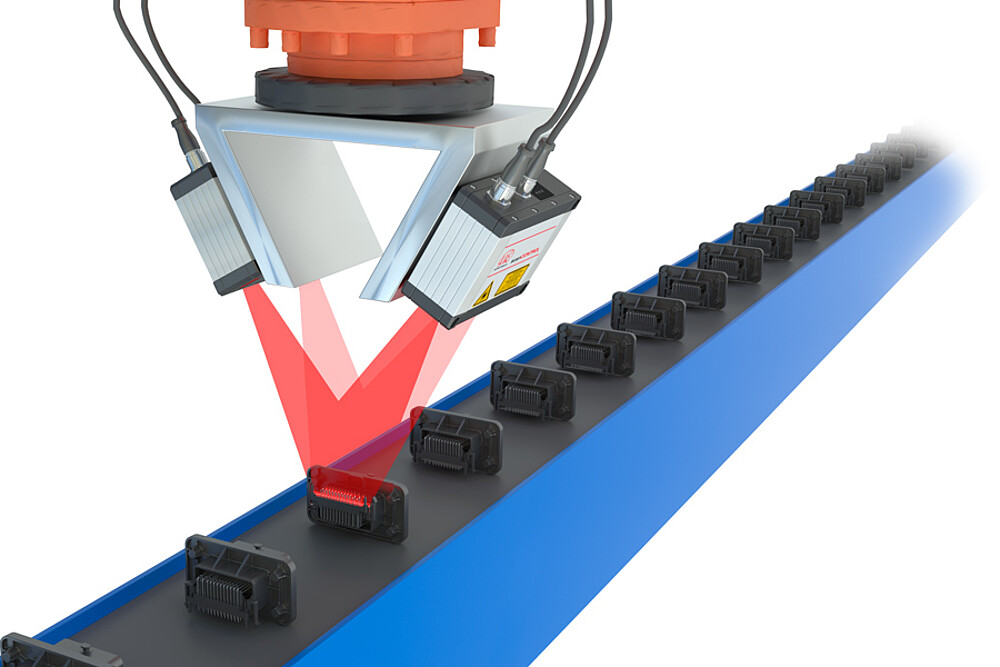

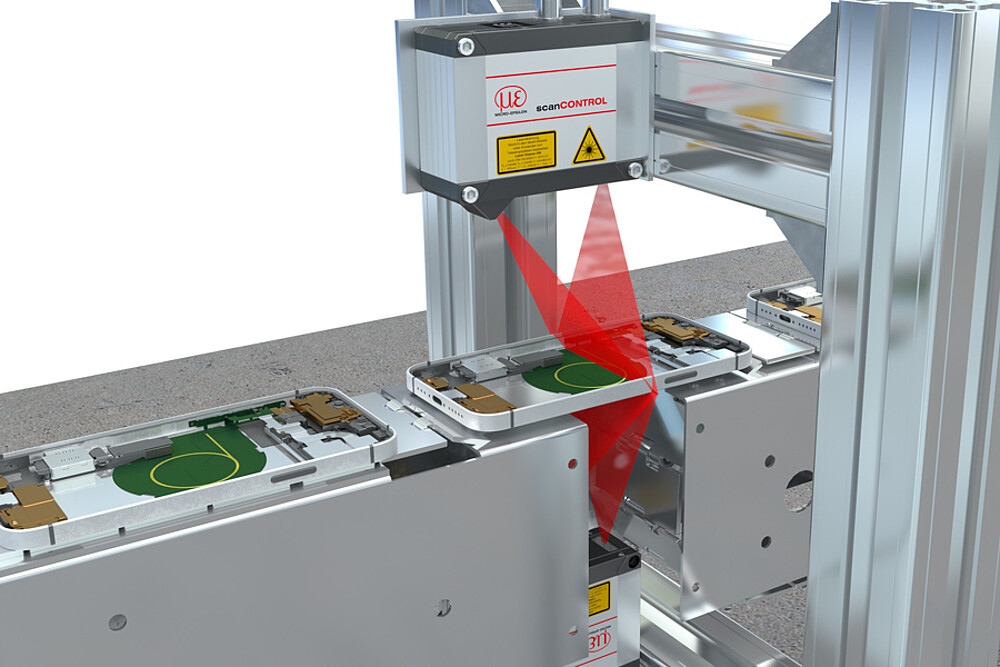

적용사례
