고성능 3D 스냅샷 센서를 이용한 산업용 측정 및 검사 작업 수행

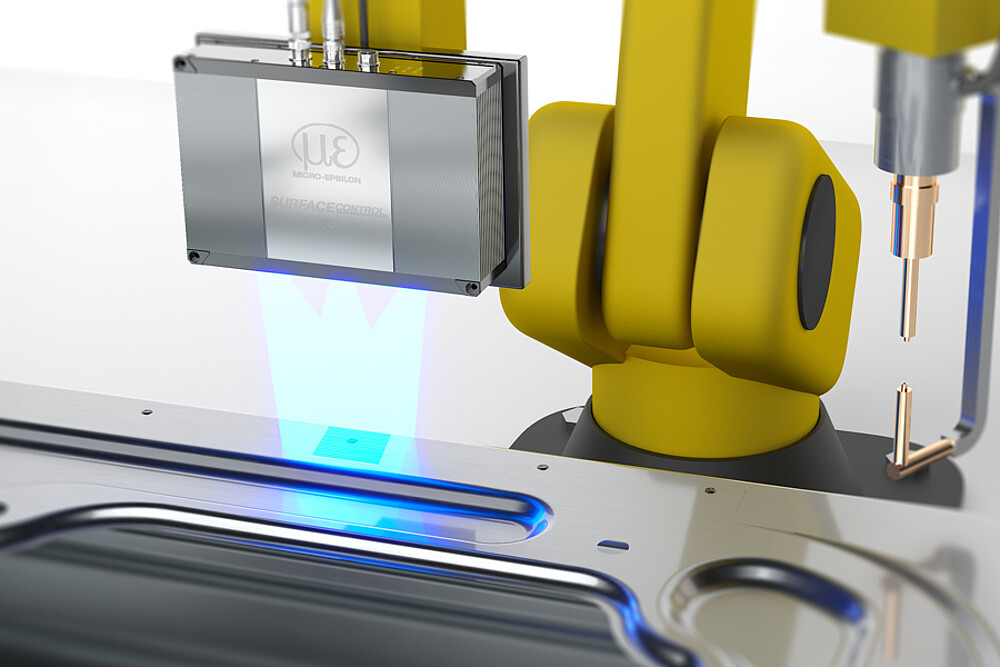

고정밀 스냅샷 센서 surfaceCONTROL 3D 3200은 산업용으로 매우 적합한 제품입니다. 이들 제품은 난반사 표면의 형상, 형태, 표면을 자동 인라인 3D 측정하는 데 사용됩니다. 센서는 컴팩트한 사이즈와 더불어 높은 정밀도와 고속 데이터 처리를 자랑합니다. 또한 최대 0.6 µm의 z축 반복성을 자랑하는 본 센서는 고정밀 3D 측정 및 검사 작업에 있어 매우 이상적이며, 이외에도 두 가지 종류의 제품을 제공하는 데 이들 제품은 서로 다른 측정 범위를 커버합니다.
차세대 3D 측정 기술
surfaceCONTROL 3D 3200은 고속 데이터 출력 외에도 IO 인터페이스를 제공하는 강점을 지니고 있습니다. 2D/3D Gateway II를 이용해 EtherNet/IP, PROFINET, EtherCAT 연결이 가능하며, 3D GigE Vision 호환성을 이용해 타사 화상 처리 소프트웨어와 쉽게 연동 가능합니다. 또한 종합 SDK가 소프트웨어 패키지에 포함되어 제공됨에 따라 고객 소프트웨어와 연동이 가능하여 더 많은 기능을 제공합니다.
적용사례:
- 3D 구조 검사 및 형상 감지
- 전자 부품 검사
- 자동화 라인, 생산 공정 모니터링 및 품질 관리
- 정지 및 이동 중인 공정 내 확산 반사 표면의 비접촉식 측정
- 형상, 위치, 표면 검사

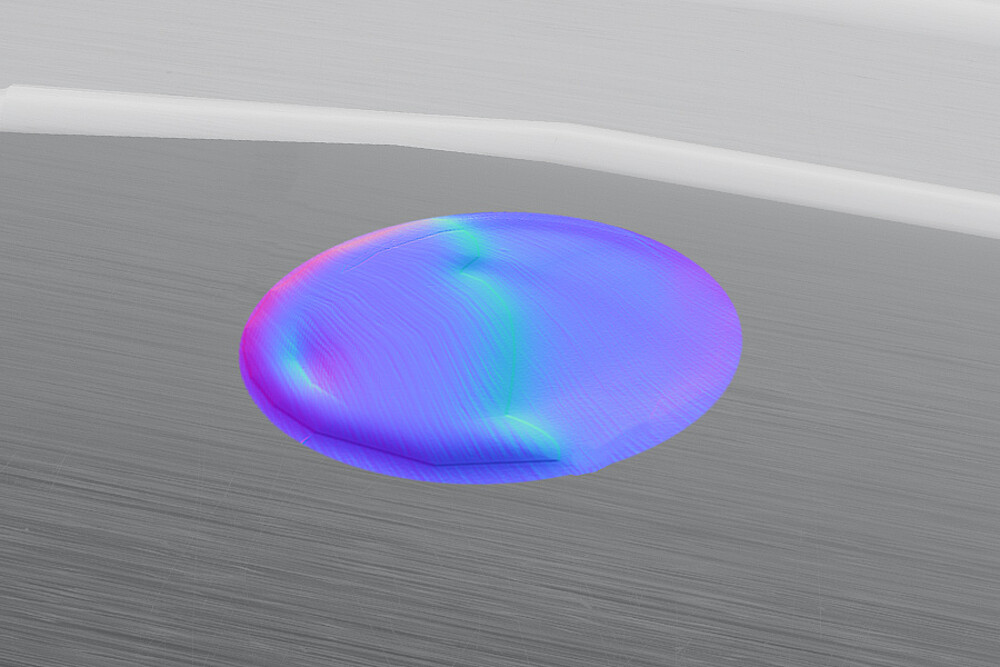

3DInspect 소프트웨어를 이용한 3D 측정 및 검사
3DInspect 소프트웨어는 센서 파라미터 설정과 산업용 측정 작업에 사용되는 강력한 툴입니다. 본 소프트웨어는 Ethernet을 통해 센서의 측정 데이터를 전송하고 이를 3차원 형태로 제공합니다. 이 같은 3D 데이터는 PC의 3DInspect 측정 프로그램을 통해 추가 처리, 평가, 분석되며 필요에 따라 Ethernet을 통해 제어 장치로 기록 및 전송됩니다. 필요한 경우, 이들 3D 데이터는 소프트웨어에 저장할 수 있으며, 센서의 설정 및 구성은 소프트웨어를 통해 이루어집니다. 그 밖에도 자동화 인터페이스로 연결하기 위해 SC3210 센서를 사용하는 경우, 종합적인 데이터 로깅 기능을 포함하는 확장된 기능의 3DInspect Automation을 사용할 수 있습니다.
