대형 사이즈의 대상체 표면 검사에 사용되는 3D 스냅샷 센서

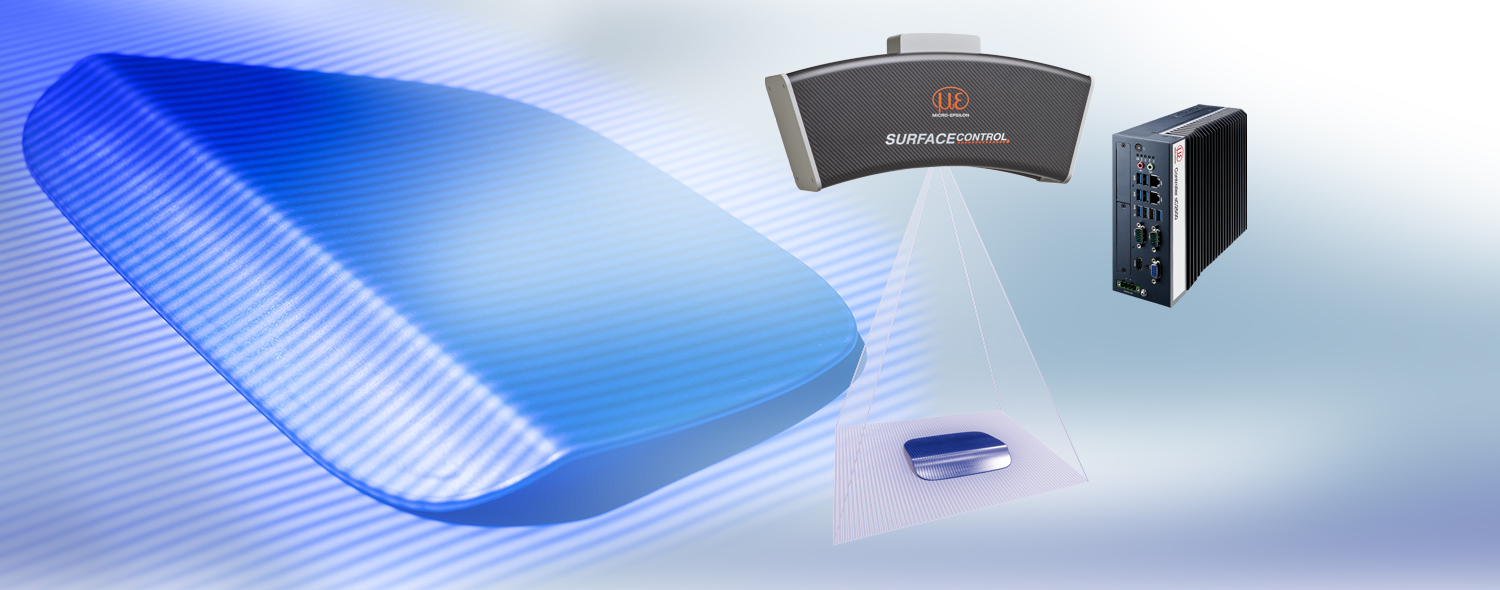

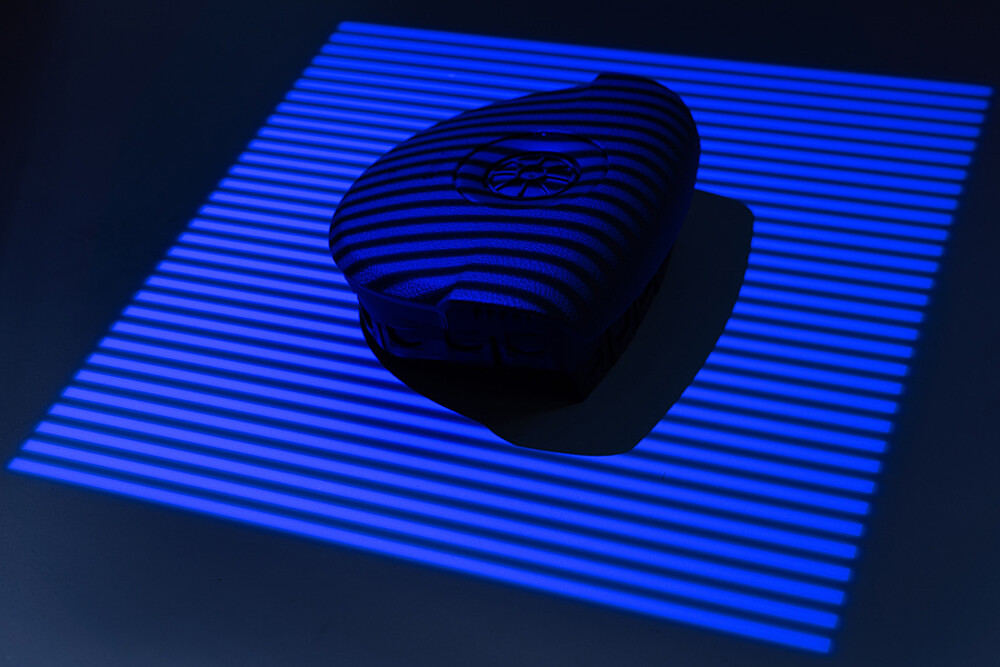

스냅샷 센서 surfaceCONTROL 3D 2500은 난반사 표면을 지닌 대상체의 형상, 형태, 표면을 3D 측정하는 데 사용됩니다. 해당 센서는 계측실뿐만 아니라 자동화된 인라인 검사나 앳라인 (At-line)공정에서 모두 사용 가능합니다. 또한 프린지 투영 방식을 이용해 직접적인 3D 측정이 가능합니다. 해당 센서는 측정 영역이 매우 넓을 뿐만 아니라 최대 측정 깊이는 300 mm, 반복성은 최대 3.0 µm 입니다. 캡처된 이미지는 외부 컨트롤러로 전송되어 3D 데이터로 처리됩니다. 본 제품 시리즈는 총 3가지의 제품군으로 구성되어 있으며 이들 제품은 모두 각기 다른 측정 영역을 커버합니다.
차세대 3D 측정 기술

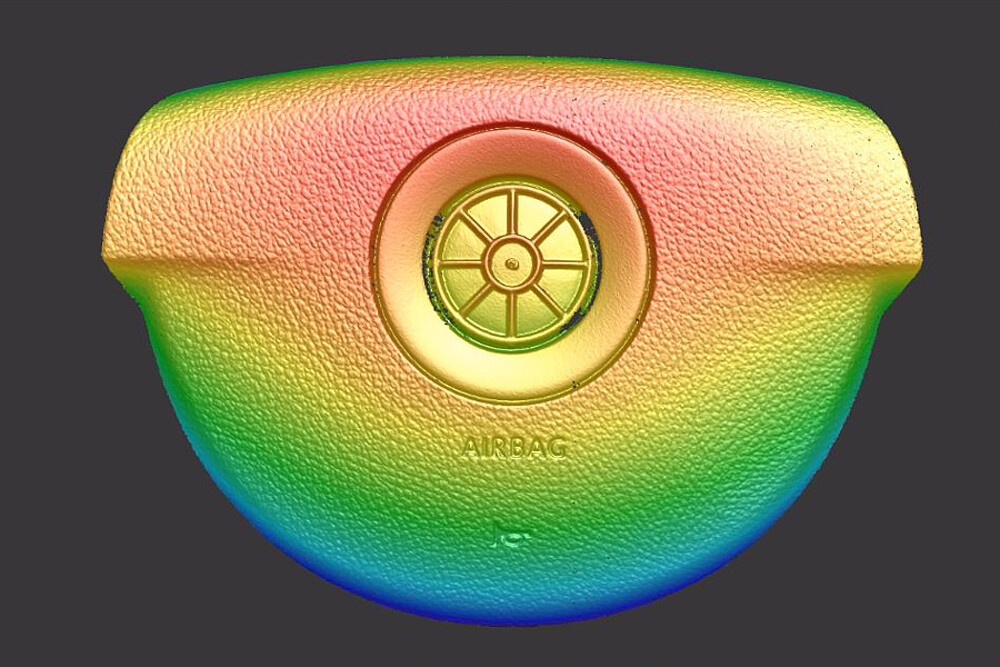

컨트롤러 SC2500은 Gigabit Ethernet 인터페이스를 통해 빠르게 데이터를 출력합니다. 또한 2D/3D Gateway II를 이용해 EtherNet/IP, PROFINET, EtherCAT 연결이 가능합니다. 3DInspect, DefMap3D, InspectionTools는 고정밀 3D 측정과 표면 검사를 가능케 하는 강력한 소프트웨어 툴입니다. 이외에도 GigE Vision 호환성을 이용해 타사 화상 처리 소프트웨어와 쉽게 연동 가능하며, 종합 SDK가 소프트웨어 패키지에 포함되어 제공됨에 따라 고객 소프트웨어와 연동이 가능하여 더 많은 기능을 제공합니다.
적용사례
- 3D 형상 검사, 형태 검출, 표면 검사

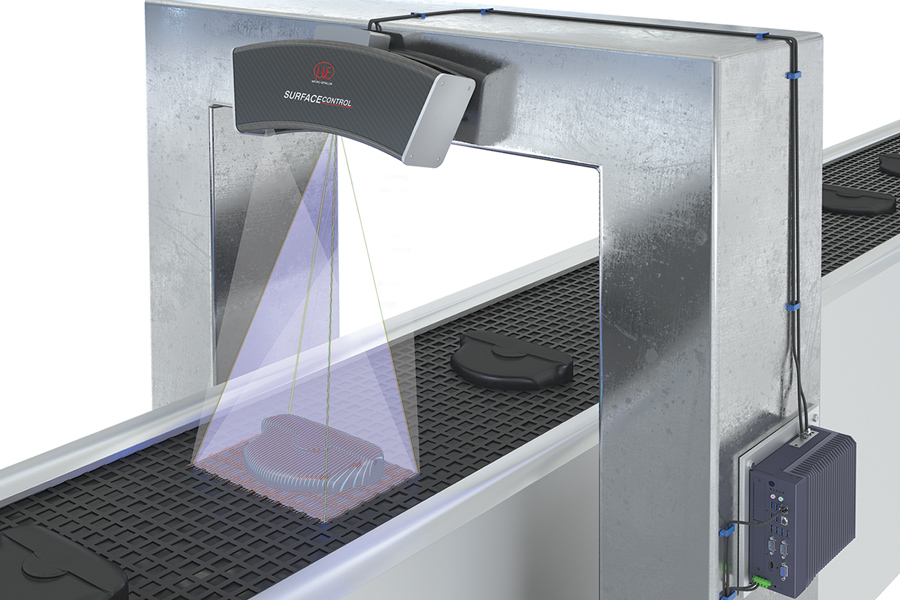

- 자동화 라인, 생산 공정 모니터링 및 품질 관리
- 정지 및 이동 중인 공정 내 확산 반사 표면의 비접촉식 측정
- 형상, 위치, 표면 검사
