라벨 검출

의약품 포장 시 올바른 라벨링은 매우 중요합니다. 특히 시리얼 넘버와 바코드가 라벨에 정확하게 부착되어 있어야 약국에서 후속 물류 과정을 거칠 수 있고 더 나아가 상품 출고 역시 가능하기 때문입니다.

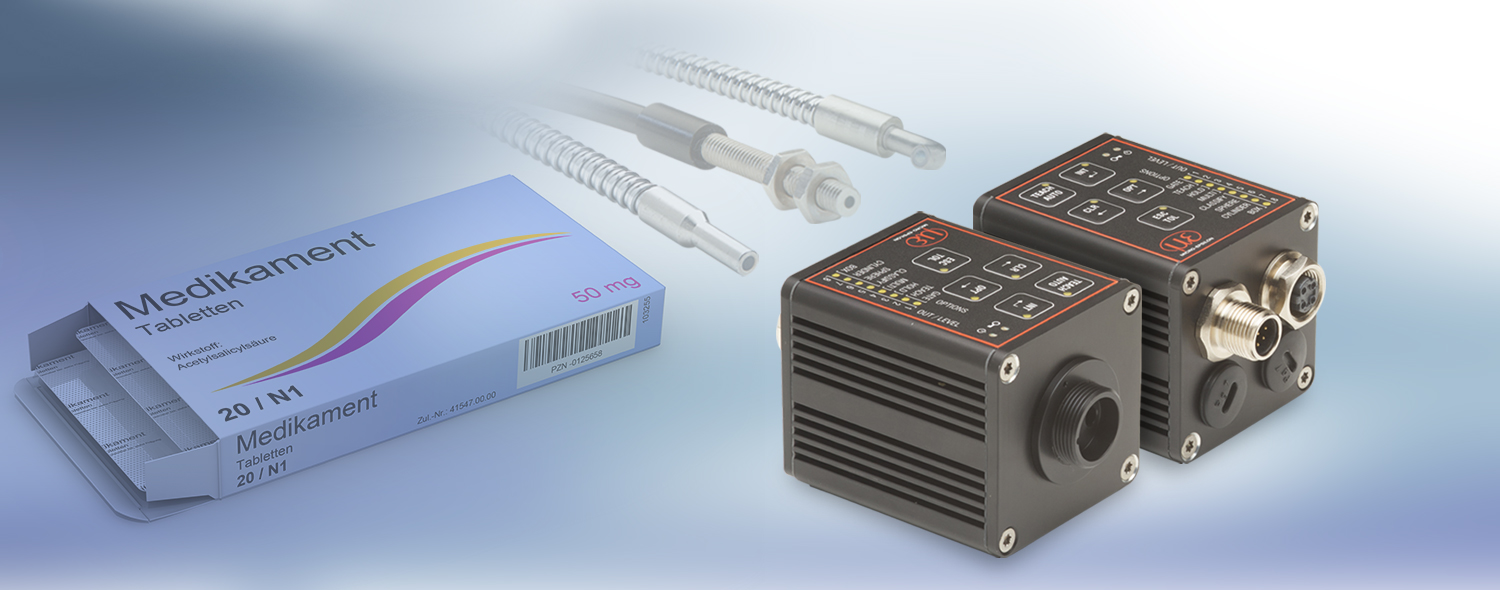

라벨의 위치를 정확히 확인하기 위해 Micro-Epsilon사의 colorSENSOR CFO100 컬러센서가 사용되는 데, 해당 센서를 이용할 경우 라벨의 유무는 물론 정확한 위치 역시 확인할 수 있습니다. 따라서 이를 위해 CFS4-F30/90-M 센서는 박스 위 5 mm 거리에 위치한 라벨링 기계에 설치됩니다. 센서가 빛을 수신하면 광화이버를 통해 컬러 측정 시스템의 컨트롤러로 전달되고 뒤이어 신호를 평가합니다.

이후 컨트롤러의 디지털 스위칭 출력은 OK / NOK 값을 기계 제어 시스템으로 직접 전달합니다. 만일 센서가 라벨이 없거나 잘못 부착된 것을 감지할 경우, 기계에서 직접 결함이 있는 팩을 분류하고 이후 라벨을 재부착하는 과정을 거치게 됩니다.

스마트하고 정확한 성능을 자랑하는 Micro-Epsilon사의 colorSENSOR는 우수한 컬러 측정 능력과 반복성을 자랑합니다. 이들 센서가 빠르게 움직이는 벨트에서도 패키지를 정확하게 감지하고 즉시 재작업을 가능케 하기 때문에 100% 인라인 검사에도 사용 가능합니다. 컨트롤러에서는 254개의 컬러그룹에 최대 320개의 컬러를 티치할 수 있습니다. 이외에도 웹 인터페이스를 통해 매우 직관적으로 측정 작업이 수행됩니다. 센서 시스템 (품목 번호 10235596)은 라벨을 정확히 검출하는 데 사용되며 CFO100 컨트롤러와 CFS4-F30/90 센서로 구성되어 있으며, 이들 제품의 조합은 우수한 정확도와 뛰어난 가격 대비 성능을 자랑합니다.

시스템 구성

• 컨트롤러: colorSENSOR CFO100
• 투과형 센서: CFS4-F30/90-M

장점

• 투명 라벨, 금속 라벨 등 다양한 라벨 및 기판을 안정적으로 측정
• 멀티 티치 기능 및 컬러 그룹 생성
• 사용자 친화적인 최신형 인터페이스
• 우수한 성능으로 컬러 측정, 뛰어난 반복성
• 기존 라인에 빠르고 쉬운 설치
