고압 환경에서도 아주 정확한 컬러 측정이 가능한 센서 시스템

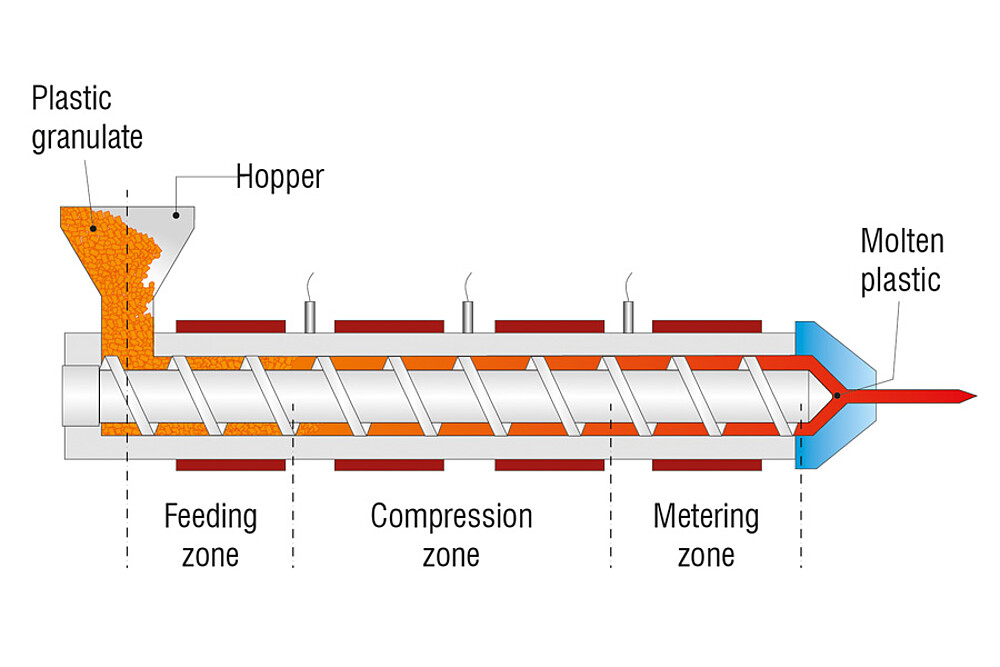

젤라틴, 시럽, 플라스틱과 같은 고형 또는 점성 재질을 생산하는 과정에서는 재료가 압출기 내부에서 지속적으로 압축되고, 스트랜드 (압출물)형태로 배출됩니다.

이때 재질이 과도하게 가열되면 원치 않는 변색 (탄화)이 발생할 수 있으므로, 공정 중 색상 모니터링이 매우 중요합니다. 따라서 압출기 내부의 여러 지점에서 색상을 직접 측정합니다. 투명한 재질 (예: 젤라틴)은 투과 방식으로, 불투명한 재질 (예: 플라스틱)은 반사 방식으로 측정합니다.

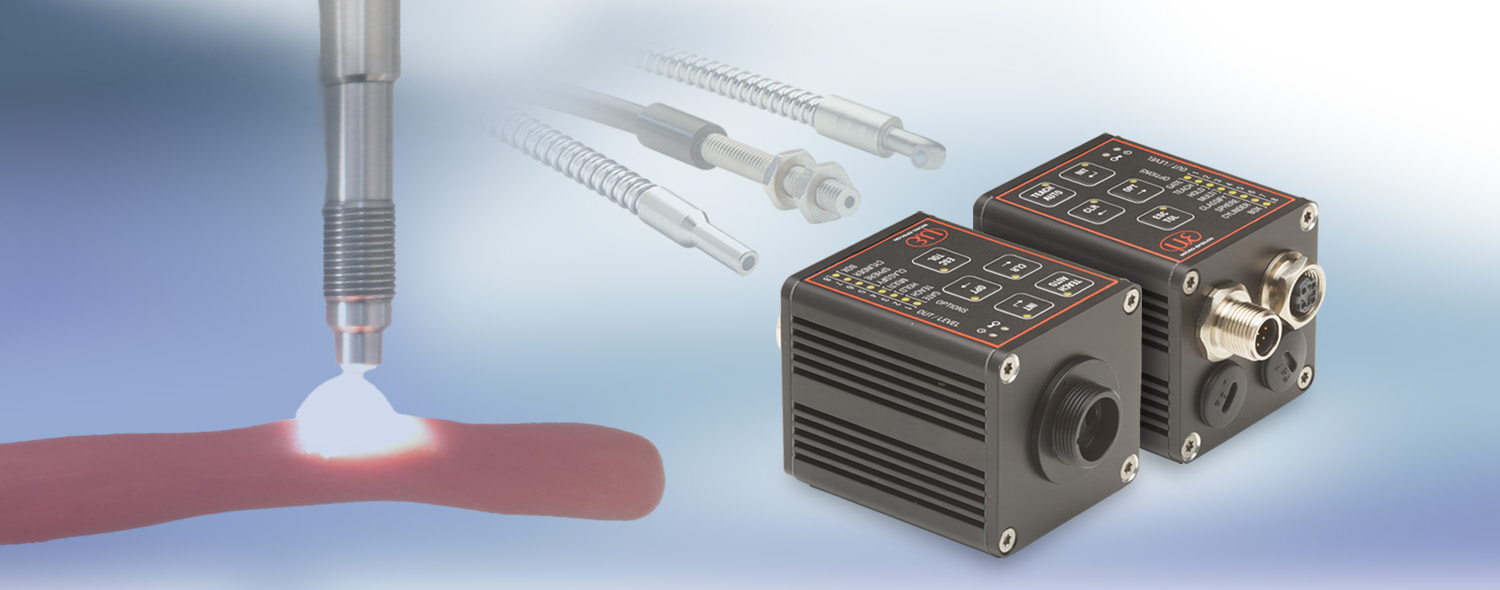

해당 어플리케이션에는 압출기 내부에 직접 설치되는 반사형 센서 CFS4-T150-P200 또는 투과형 센서 CFS3-T150-P200이 사용됩니다. 또한 M12 타입의 CFS4-S-E-T250 반사형 센서 역시 제공 가능합니다. 해당 센서는 최대 200 bar 미만의 압력과 250°C 미만의 온도 조건에서도 압출기 내벽에서 재질의 색상을 직접 측정합니다. 이후 측정 결과는 공정 제어를 위해 실시간으로 처리됩니다.

Micro-Epsilon사의 colorSENSOR 시리즈는 우수한 컬러 정확도와 반복성을 특징으로 합니다. 특히 100% 인라인 모니터링에 적합하도록 설계되어, 미세한 색상 차이까지 아주 정확히 검출하며 공정 중 즉각적인 대응이 가능합니다. 최대 320개의 색상을 254개 색상 그룹으로 티칭할 수 있으며, 웹 기반 인터페이스를 통해 직관적으로 조작할 수 있습니다. 압출기 내 정밀 색상 측정을 위한 본 센서 시스템 (제품 번호 10235604, 10235605, 10235606)은 colorSENSOR CFO200 컨트롤러와 CFS4-T150-P200, CFS3-T150-P200 또는 CFS4-S-E-T250 센서로 구성됩니다. 해당 조합은 아주 정확한 측정 성능과 우수한 가격 대비 성능을 동시에 제공합니다.

시스템 구성

• 컨트롤러: colorSENSOR CFO200
• 반사형 센서: CFS4-T150-P200 (20UNF)
• 투과형 센서: CFS3-T150-P200 (20UNF)
• 반사형 센서: CFS4-S-E-T250 (M12)

특징:

• ½

  "-20UNF 또는 M12 체결 방식으로 압출기 내부 직접 설치 가능
• 내압 성능: 200 bar 미만
• 내열 성능: 250°C 미만
• 우수한 반복성: ΔE < 0.3
• 멀티 티치 기능 및 컬러 그룹 설정 가능
• 최신 웹 기반 사용자 인터페이스
• 우수한 컬러 정확도
• 기존 설비에 빠르고 간편하게 연동 가능
