장거리 측정을 위한 레이저변위센서
몇몇 작업의 경우, 측정 범위가 넓거나 측정 타겟이 원거리에 위치하기도 합니다. 이를 위해 Micro-Epsilon사는 우수한 정확도와 넓은 측정 거리의 조합을 제공하는 장거리레이저변위센서를 제공합니다.

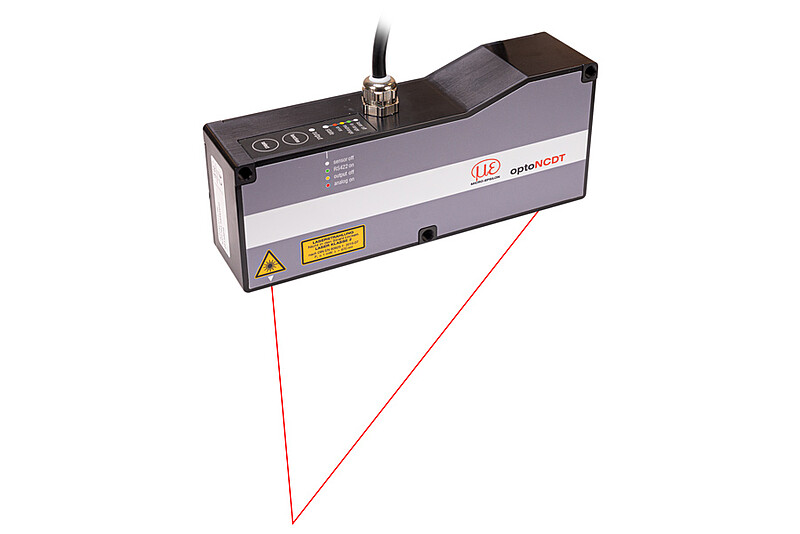

장거리 측정을 위한 변위센서 optoNCDT 1760-1000의 측정 범위는 1,000 mm이며 이는 원거리에 위치한 타겟을 측정하는 데 사용됩니다. 센서는 실시간 표면 보정 기능을 제공하여 노출이 이루어지는 중에도 타겟의 반사율을 실시간으로 결정하고 제어합니다. 그리고 이를 통해 변화하는 표면에서도 안정적인 측정을 수행합니다.
특징
- 측정 범위 (mm): 1,000
- 반복성 100 µm
- 최대 7.5 kHz까지 조정 가능한 측정 속도
- 아날로그 및 디지털 출력
- 내장형 컨트롤러로 컴팩트한 구조
- 웹 인터페이스를 통한 손쉬운 사용
- 웹 인터페이스를 통한 사전 설정 및 개인별 사전 설정

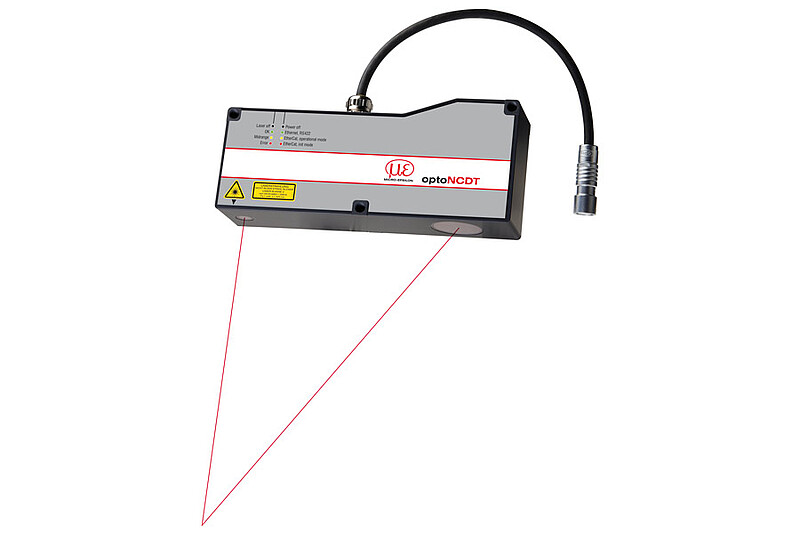

장거리 측정을 위한 변위센서 optoNCDT 1710과 2310은 측정 거리가 긴 경우에 사용됩니다. 여타 다른 장거리 측정용 변위센서보다 측정 범위가 상대적으로 짧음에도 불구하고 해당 센서는 원거리에 있는 타겟을 정밀하게 측정할 수 있습니다.
특징
- optoNCDT 1710 측정 범위 (mm): 50
- optoNCDT 2310 측정 범위 (mm): 10 | 20 | 40 | 50
- 직선성 3 µm ~
- 분해능 0.5 µm ~
- 짧은 측정 범위와 긴 오프셋 거리
- 높은 측정 속도와 분해능
- 변화하는 표면에 적용 가능
- 고온의 표면이나 이동 중인 타겟까지 충분한 거리 확보 가능
