우수한 정밀도의 모듈식 다채널 측정 시스템
capaNCDT 6200은 최초의 완전 모듈식 다채널 측정 시스템으로, 컨트롤러는 최대 4채널까지 증설 가능하기 때문에 높은 활용도를 자랑합니다. Micro-Epsilon사의 모든 정전용량변위센서는 capaNCDT 6200 컨트롤러를 이용해 작동 가능하며 내장된 Ethernet 인터페이스는 웹 인터페이스를 통한 파라미터 설정 및 측정을 지원합니다. 또한 DL6230 디모듈레이터는 고분해능 측정 작업에 사용 가능하며 최대 20 kHz의 고속 측정을 위해 capaNCDT 6222 시스템을 사용할 수 있습니다.
측정 시스템은 한 대의 컨트롤러와 센서에 따른 각각의 디모듈레이터로 구성되어 있습니다. 이렇듯 시스템은 모듈 타입의 구조이기 때문에 언제든지 시스템을 4개의 측정 채널로 증설 가능하며 이에 따라 디모듈레이터를 추가하게 됩니다. 이 외에도 컨트롤러가 매우 컴팩트하기 때문에 벤치 탑 타입이나 벽면 설치, 또는 어댑터를 이용한 DIN 레일 설치가 가능합니다.
웹 인터페이스를 통한 손쉬운 사용
인터페이스가 사용자 친화적인 구성을 띄고 있는 이유로 컨트롤러와 센서의 구성 및 설정에 있어 그 어떤 추가적인 소프트웨어가 필요하지 않습니다. Ethernet을 통해 웹 인터페이스에 액세스 가능하며 필터, 산술 연산, 그리고 그 외 파라미터에 대한 설정 및 구성 옵션을 제공합니다.

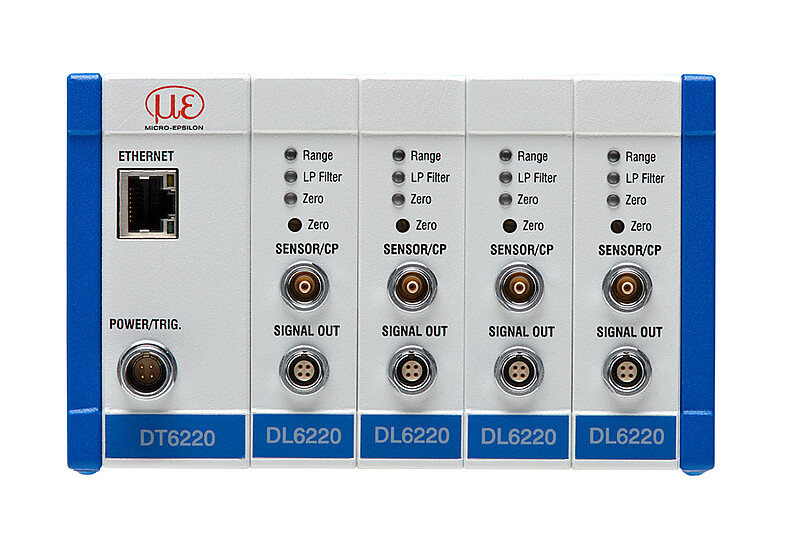

DL6220 디모듈레이터는 다양한 정전 용량 측정 작업에 사용되며 높은 분해능과 더불어 안정적인 신호를 제공합니다. 디모듈레이터는 아날로그 출력뿐만 아니라 컨트롤러 타입에 따라 Ethernet 또는 Ethernet / EtherCAT 디지털 인터페이스를 제공합니다. 그 밖에도 DL6220 디모듈레이터는 모든 capaNCDT 시리즈의 센서 및 케이블과 호환됩니다.
- 동적 분해능 0.02 % FSO (5 kHz)
- 주파수 응답 5 kHz (-3 dB)
- 아날로그 출력 0 ~ 10 V (합선 방지), 4 ~ 20 mA
- 디지털 Ethernet 인터페이스 (DT6220 컨트롤러 사용 시); DT6230 컨트롤러를 이용한 Ethernet 및 EtherCAT
- 별도 캘리브레이션: 표준 케이블 길이의 최대 3배
- Data sheet capaNCDT 6200 (pdf, 1.03 MB)
- Operating Instructions capaNCDT 6200 (pdf, 10.75 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.1.1 (exe, 17.85 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-channel, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.3.1 (zip, 22.86 MB)

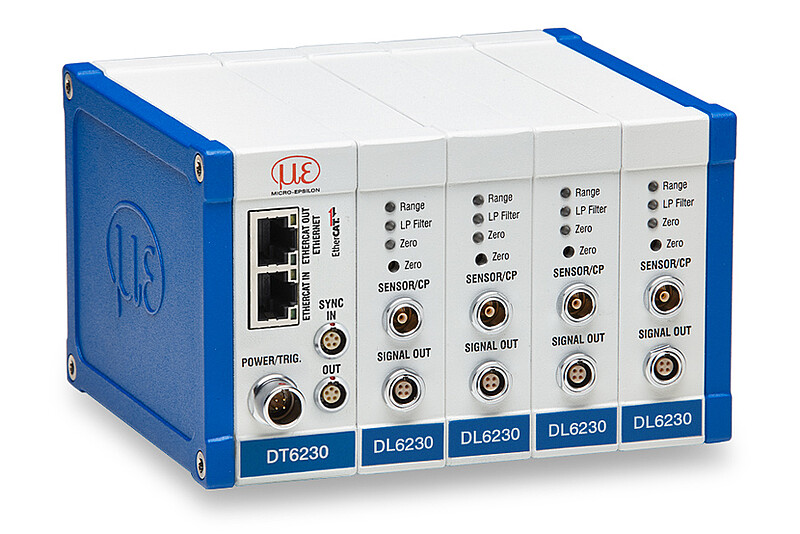

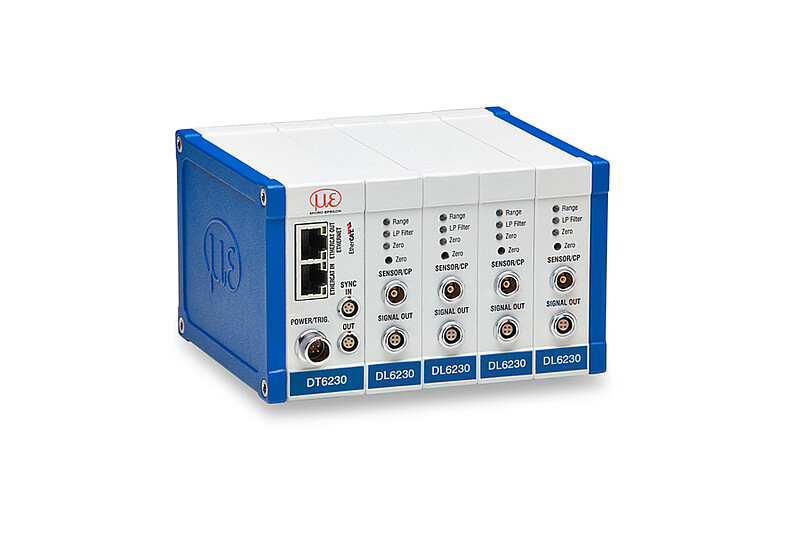

DL6230 디모듈레이터는 고분해능의 측정 작업뿐만 아니라 동시에 작동되어야 하는 시스템이 이용되는 작업에 사용될 수 있습니다. 디모듈레이터는 아날로그 출력뿐만 아니라 컨트롤러 타입에 따라 Ethernet 또는 Ethernet / EtherCAT 디지털 인터페이스를 제공합니다. 그 밖에도 DL6230 디모듈레이터는 모든 capaNCDT 시리즈의 센서 및 케이블과 호환됩니다.
- 동적 분해능 0.005 % FSO (5 kHz)
- 주파수 응답 5 kHz (-3 dB)
- 아날로그 출력 0 ~ 10 V (합선 방지), 4 ~ 20 mA
- 디지털 Ethernet 인터페이스 (DT6220 컨트롤러 사용 시); DT6230 컨트롤러를 이용한 Ethernet 및 EtherCAT
- 별도 캘리브레이션: 표준 케이블 길이의 최대 3배
- Data sheet capaNCDT 6200 (pdf, 1.03 MB)
- Operating Instructions capaNCDT 6200 (pdf, 10.75 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.1.1 (exe, 17.85 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-channel, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.3.1 (zip, 22.86 MB)

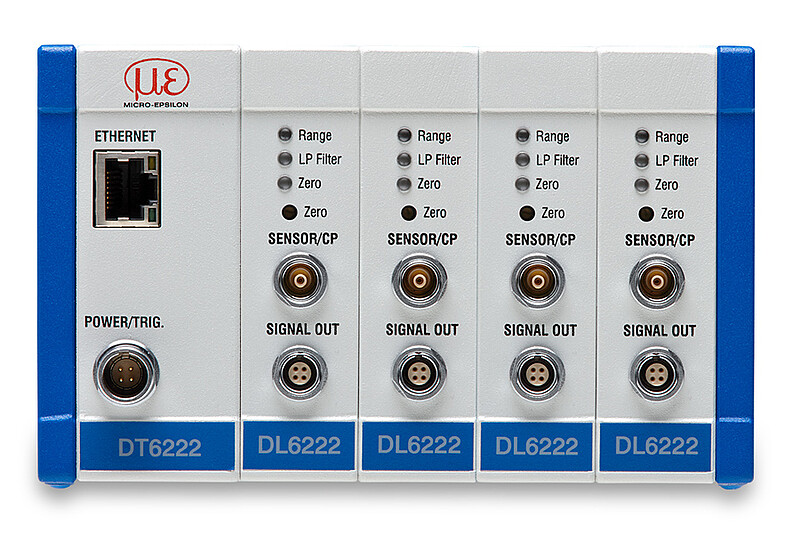

정전용량변위센서 컨트롤러 DT6222는 동적인 정전 용량 측정 작업에 사용됩니다. 최대 20 kHz (-3 dB)의 주파수 응답을 통해 고속 공정을 신뢰성 있게 모니터링 할 수 있으며 컨트롤러는 아날로그 출력은 물론 디지털 Ethernet 인터페이스를 함께 제공합니다. 그 밖에도 DT6222 컨트롤러는 모든 capaNCDT 시리즈의 센서 및 케이블과 호환되는 특징을 갖고 있습니다.
- 동적 분해능 0.05 % FSO (20 kHz)
- 주파수 응답 20 kHz (-3 dB)
- 아날로그 출력 0 ~ 10 V (합선 방지), 4 ~ 20mA
- 디지털 Ethernet 인터페이스
- 별도 캘리브레이션: 표준 케이블 길이의 최대 2배 (DL6222/ECL2 디모듈레이터)
- Data sheet capaNCDT 6222 (pdf, 303.12 KB)
- Operating Instructions capaNCDT 6222 (pdf, 10.67 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.1.1 (exe, 17.85 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-channel, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.3.1 (zip, 22.86 MB)

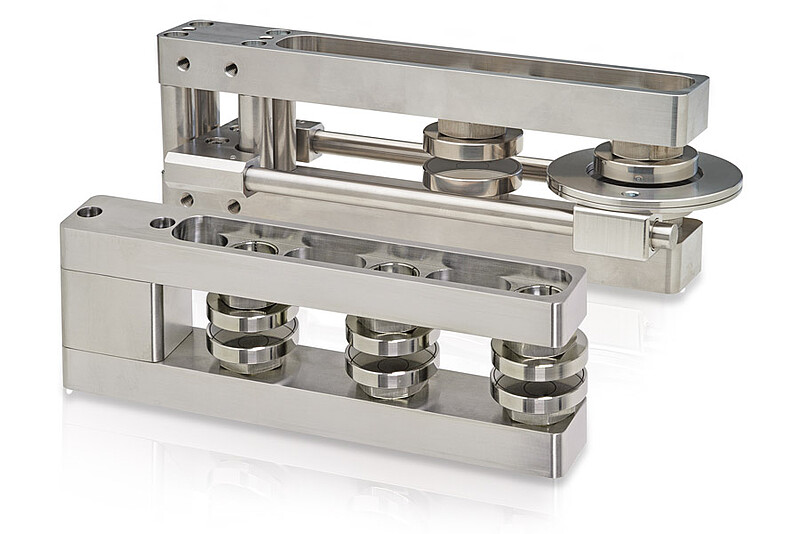

마운팅 프레임은 양면 두께 측정 시 정전용량변위센서와 함께 사용될 수 있도록 설계되었으며 측정 지점을 서로 얼라인 하는 데 사용됩니다. 프레임을 사용할 경우 센서를 하나의 축에 정확히 배치할 수 있기 때문에 측정 포인트가 완전히 일치하게 정렬됩니다. 이를 통해 오프셋 측정을 방지하고 가능한 최대 정밀도로 신뢰할 수 있는 측정 결과를 도출하게 됩니다. 마운팅 프레임은 최대 6대의 센서를 장착할 수 있는 공간을 제공하며 두 대의 센서가 하나의 측정 포인트를 구성합니다.
- 최대 3개 지점에서 동시에 멀티 트랙 두께 측정
- 최대 100°C의 온도에서 정밀한 측정을 위한 높은 온도 안정성
- 진공용으로 적합
- 초소형 설계
- 기존 시스템에 쉽게 설치 및 장착 가능
- capaNCDT 센서와 호환
- 고정밀한 두께 측정을 위해 캘리브레이션 가능한 설계 구조
