정전용량변위센서용 고성능 컨트롤러 (멀티 채널)
capaNCDT 6200은 변위, 거리, 위치를 비접촉식으로 아주 정확하게 측정하는 고성능 멀티 채널 컨트롤러입니다. 또한 모듈형 구조를 바탕으로 하나의 컨트롤러에서 최대 4대의 센서를 동기화하여 운용할 수 있으며, 연산 방식으로도 연계할 수 있습니다. 따라서 축방향 런아웃, 두께, 평행도 측정처럼 여러 측정 지점을 동시에 확인해야 하는 어플리케이션에 특히 적합합니다. 본 컴팩트한 컨트롤러는 탁상형으로 사용할 수 있을 뿐만 아니라, DIN 레일을 통해 제어 캐비닛과 장비에도 통합할 수 있습니다. 아울러 아날로그, Ethernet, EtherCAT, PROFINET과 같은 유연한 인터페이스는 물론, 트리거 및 동기화 기능도 지원하므로 시스템에 간편하게 통합할 수 있습니다.
특징
- 고속 측정 작업에 적합: 최대 주파수 응답 20 kHz, 최대 측정 속도 (디지털 출력) 3.9 kHz
- 고정밀 측정을 지원하는 매우 뛰어난 분해능과 직선성
- 우수한 온도 안정성과 장시간 운용 시에도 안정적인 측정 성능
- 간편하고 유연한 통합: 아날로그 출력 (U/I), Ethernet, EtherCAT, PROFINET 지원
- 멀티 채널 지원: 하나의 컨트롤러로 최대 4대 센서 연결 가능
- 컴팩트한 구조와 산업 환경에 적합한 알루미늄 다이캐스트 하우징
- Micro-Epsilon사의 모든 정전용량변위센서와 호환 가능

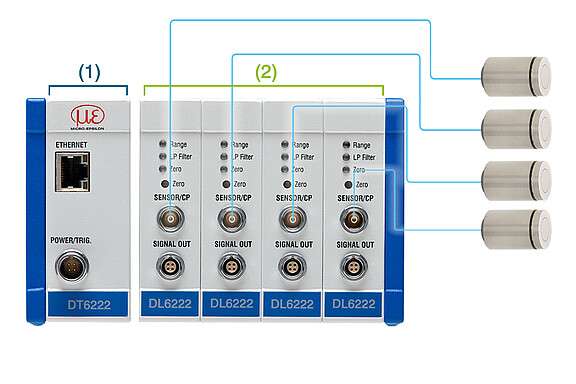

멀티 채널 지원 - 하나의 컨트롤러로 최대 4대 센서 연결 가능
본 측정 시스템은 컨트롤러와 해당 센서에 맞는 디모듈레이터로 구성됩니다. 또한 모듈형 구조를 바탕으로 capaNCDT 6200은 추가 디모듈레이터를 손쉽게 확장할 수 있으므로, 최대 4채널까지 구성할 수 있습니다. 본 컴팩트한 컨트롤러는 탁상형으로 사용할 수 있을 뿐만 아니라, 어댑터를 이용해 DIN 레일 또는 벽면에도 설치할 수 있습니다.

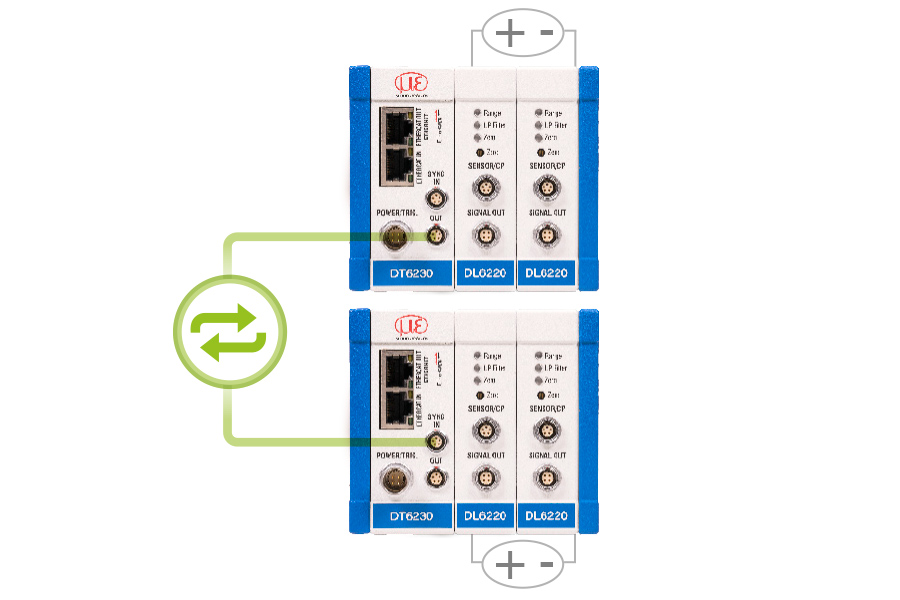

산술 연산 기능 & 여러 컨트롤러의 동기화
DT6200 컨트롤러는 최대 4개의 측정 채널을 동기화하여 운용할 수 있으므로, 여러 측정값을 동시에 취득해야 하는 어플리케이션에 적합합니다. 또한 내장된 연산 기능을 통해 외부 연산 장치 없이도 각 신호를 계산할 수 있습니다.
채널 수가 더 많은 시스템이 필요한 경우에는 여러 대의 컨트롤러를 외부에서 동기화할 수 있습니다. 따라서 4대를 초과하는 센서도 서로 간섭 없이 병렬로 운용할 수 있으며, 복잡한 멀티 채널 어플리케이션에서도 안정적이고 일관된 측정값을 취득할 수 있습니다.
웹 인터페이스를 이용한 간편한 조작
사용이 편리한 웹 인터페이스를 통해 컨트롤러와 센서 전체를 설정할 수 있으므로, 별도의 소프트웨어가 필요하지 않습니다. 또한 웹 인터페이스는 Ethernet을 통해 접속할 수 있으며, capaNCDT 6200의 모든 설정 항목을 제공합니다. 따라서 필터, 산술 연산, 기타 파라미터 역시 컨트롤러에 쉽게 저장할 수 있습니다.
다양한 인터페이스를 이용한 손쉬운 연동
