측정값 출력

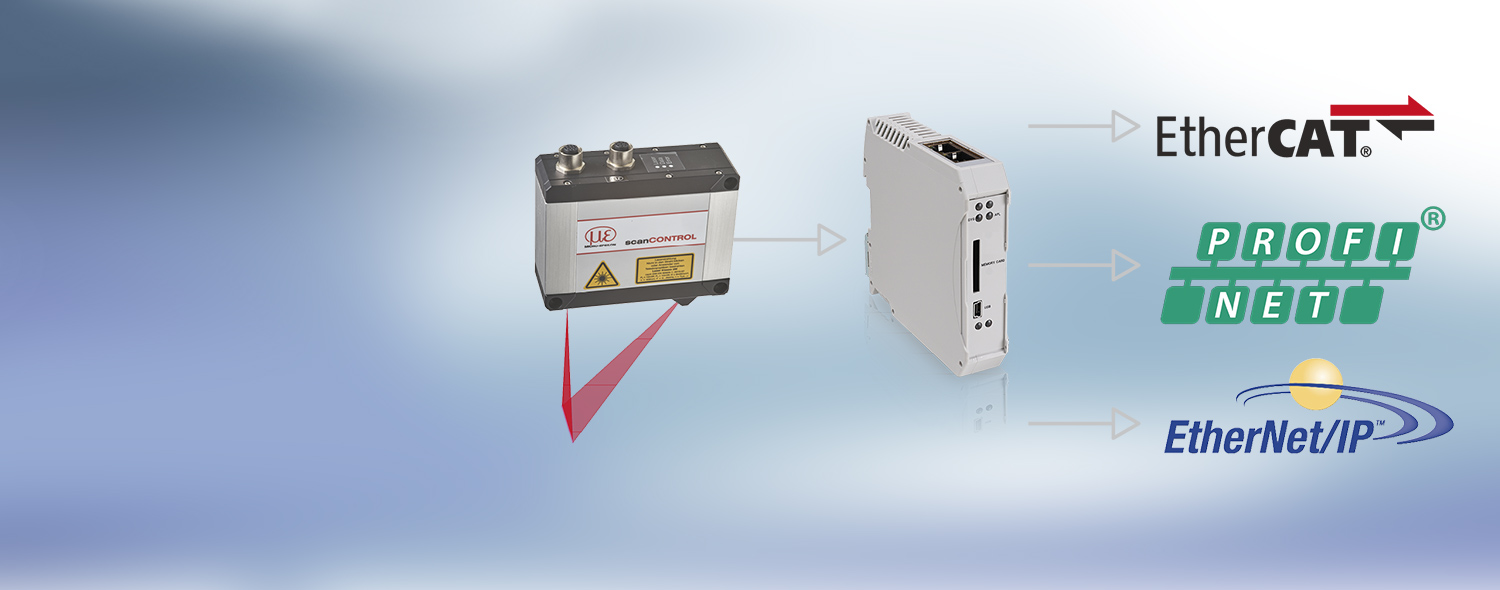

2D/3D Gateway 및 2D/3D Output Unit 이용 시, scanCONTROL SMART의 측정값을 여러 다른 인터페이스를 통해 전송할 수 있습니다.

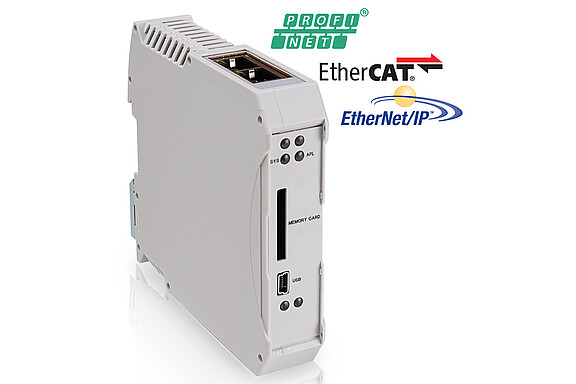

2D/3D Gateway
각 2D/3D Gateway는 최대 4대의 센서와 연결 가능합니다. Ethernet Modbus를 통해 scanCONTROL SMART 센서와 연결되며, 결과 값은 Profinet, EtherCAT 또는 Ethernet/IP로 변환됩니다. 사용자는 사용 설명서를 참고하여 파라미터를 설정할 수 있습니다.

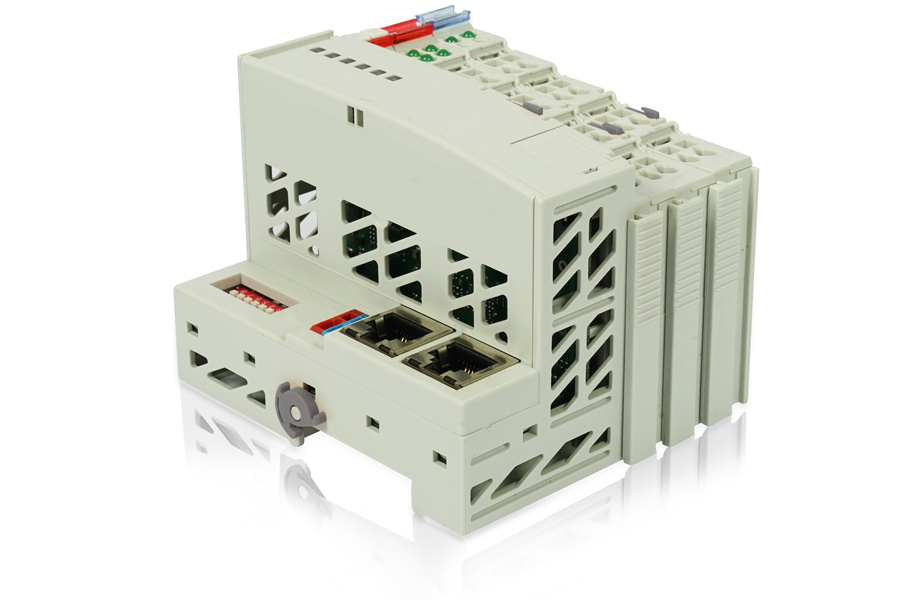

2D/3D Output Unit
scanCONTROL SMART 센서는 측정값을 아날로그 전류, 전압 신호, 디지털 스위치 신호 (OK / NOK 평가)로 변환하는 Modbus 인터페이스를 통해 Output Unit과 직접 연결됩니다. 이외에도 시스템은 베이스 (필터 모듈과 끝 단자가 있는 필드버스 커플러)와 하나 또는 두 개의 출력 단자 (아날로그 + 디지털)로 구성됩니다.
사용 가능한 출력 단자:
- 디지털 - 8채널: 양극 또는 음극 스위칭
- 아날로그 - 4채널: ±10 V, 0 ~ 10 V, 0 ~ 20 mA 또는 4 ~ 20 mA
