캐뉼라 (LV 니들)는 내부가 비어 있는 금속 바늘로, 플라스틱 허브 (Hub)에 결합되어 주사기와 연결됩니다. 이때 캐뉼라 끝단은 조직을 관통할 때 작은 절개가 가능하도록 사선 형태로 가공됩니다. 따라서 캐뉼라 제조 공정에서는 치수 정확도와 정밀한 정렬이 매우 중요합니다. 만약 아주 작은 편차라도 발생하면 환자 조직에 불필요한 손상을 입히거나 출혈 및 감염 위험을 높일 수 있기 때문입니다.

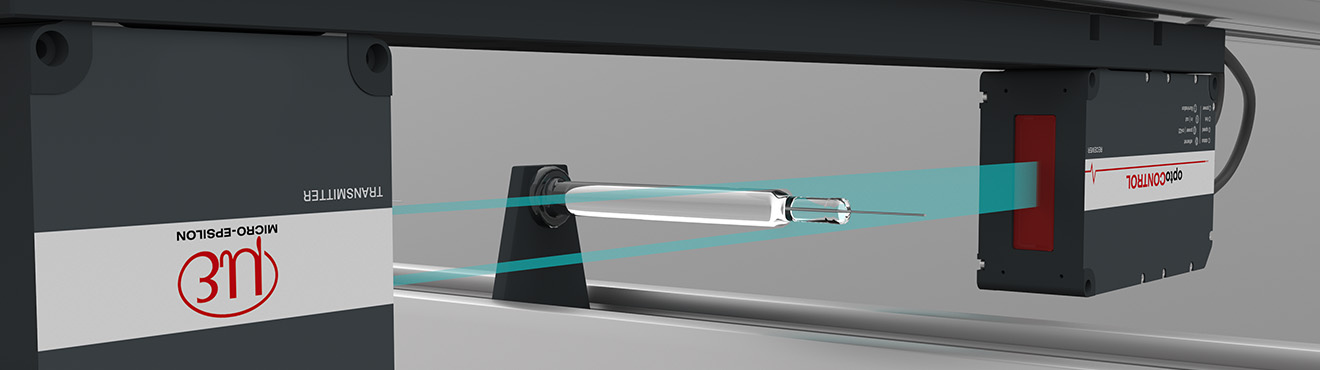

Micro-Epsilon사의 optoCONTROL 2700을 사용하여 캐뉼라의 주요 치수를 인라인 방식으로 비접촉 측정할 수 있습니다. 측정 항목에는 캐뉼라 외경 (게이지), 허브 대비 돌출 길이, 바늘 팁의 형상 (각도, 길이, 형상)이 포함됩니다. 이를 통해 생산 공정 중 연속적인 품질 관리를 수행할 수 있습니다.

LED 마이크로미터 optoCONTROL 2700은 10 mm 또는 40 mm의 두 가지 측정 범위로 제공되며, 직경 30 µm 크기의 대상체도 검출할 수 있습니다. 또한 10 nm의 분해능을 제공하여 ISO 9626 기준에 따라 33 게이지 미만의 캐뉼라도 1 µm 수준으로 측정이 가능합니다. 더불어 내장된 "컨투어 측정(Contour Measurement)" 프로그램을 통해 캐뉼라의 허브 대비 돌출 길이 역시 아주 정확히 산출할 수 있습니다.

LED 마이크로미터는 측정 대상체의 정렬 상태와 각도 또한 검출합니다. 또한 액티브 틸트 보정 (Active tilt correction)기능을 통해 측정 대상체의 기울기 각도에 맞춰 측정값을 실시간으로 보정합니다. 이를 통해 허브 중심축과 캐뉼라 중심축의 정렬 상태, 사선 형태의 바늘 팁 각도를 정밀하게 확인할 수 있습니다.
