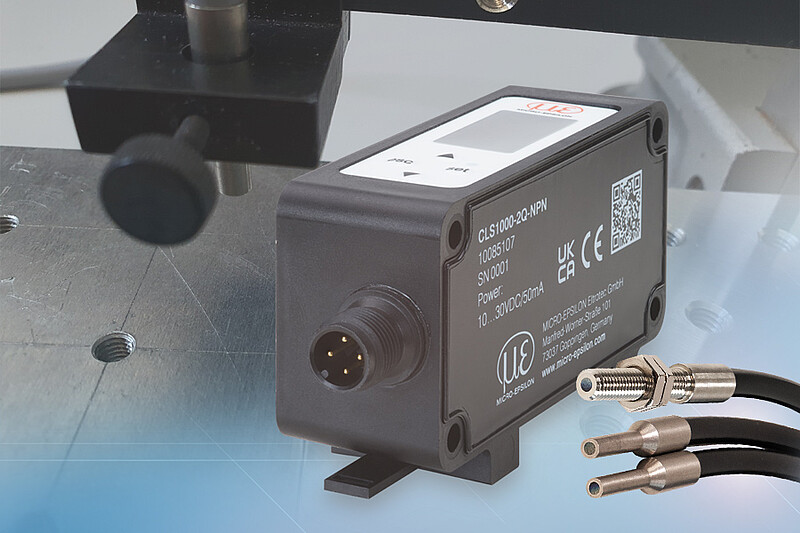

광전자식 화이버센서 optoCONTROL CLS1000은 표면 연삭 공정 중 거친 표면이나 무광 또는 유광 표면의 품질을 안정적으로 검사합니다. 특히, 금속 가공물의 표면을 비접촉식으로 측정하며, 가공 중에도 실시간으로 측정할 수 있습니다.

고성능의 광화이버 센서 CFS를 사용하여 측정합니다. 해당 센서는 크기가 작고 견고한 설계 구조를 갖추고 있으며, 유광 금속 표면과 같은 다양한 표면을 최적의 조건에서 검사할 수 있도록 설계되었습니다. 또한, 최대 10 kHz의 측정 속도를 이용해 고속 공정에서도 신속하고 정밀한 검사 결과를 제공합니다.

특장점

• 다양한 티치인 모드 및 출력 제공
• 아날로그 신호 출력 또는 스위칭 출력을 통한 평가
• 외부 광원 간섭에 강한 설계
• 견고하고 컴팩트한 설계
• 적외선 (IR)광원을 활용하여 강한 난반사 최소화
• 비용 효율적인 종합 솔루션 제공

측정 시스템 사양

• 측정 속도: 최대 10 kHz (-3dB)
• 유광 금속 표면 인식 및 거칠기 평가 지원
• 사용 환경
• 안정적인 구조 (거리 변화 없음)
• 실내 온도: 20 ~ 23°C

시스템 설계

• 컨트롤러: CLS1000-AU-PP
• 반사형 센서: CFS4-R21
