Configuration Tools - 레이저스캐너 scanCONTROL의 간편한 설정을 위한 도구
scanCONTROL Configuration Tools는 Windows PC에서 scanCONTROL 센서를 설정하는데 사용되는 소프트웨어입니다. 해당 소프트웨어를 이용해 센서 설정, 프로파일 보기, 저장 / 로드, 내보내기를 할 수 있습니다.
scanCONTROL SMART 센서와 Configuration Tools 소프트웨어의 결합은 엄청난 시너지 효과를 발휘합니다. 특히 복잡한 측정 작업을 파라미터화하고 생성된 측정값을 적절한 인터페이스를 통해 출력할 수 있습니다.
scanCONTROL 프로파일 센서 설치

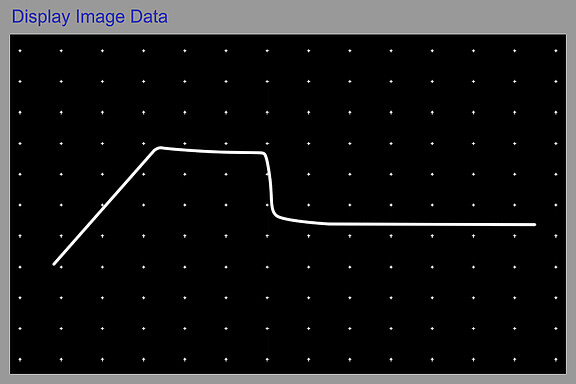

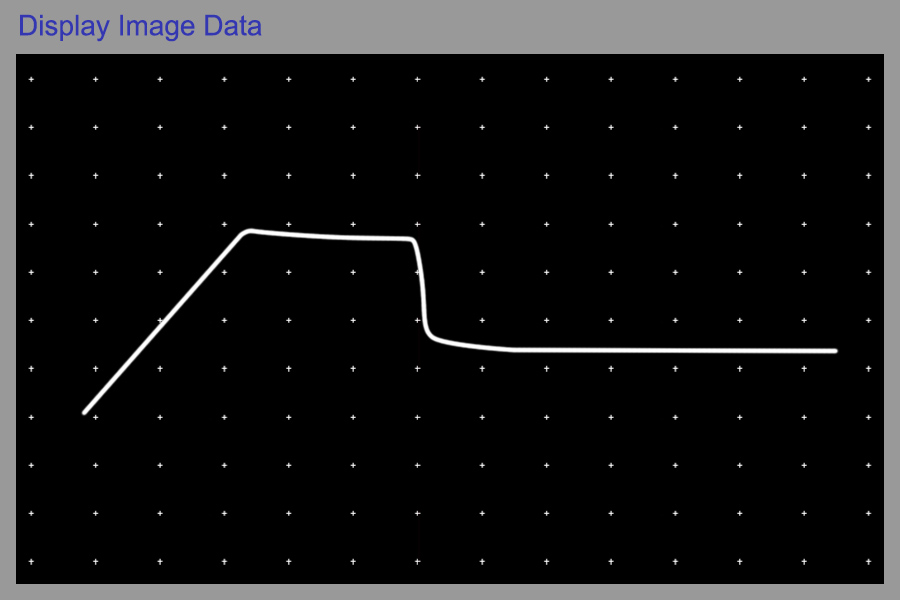

scanCONTROL 센서는 다양한 파라미터와 설정 옵션을 제공하며 이 과정에서 scanCONTROL Configuration Tools 소프트웨어를 사용합니다. 일례로, 기본 설정을 최적화 하기 위해 센서 매트릭스의 이미지에 직접 액세스할 수 있습니다. 매트릭스의 라이브 이미지는 타겟에 맞게 센서의 얼라인먼트를 최적화하는 데 사용됩니다.
프로파일 표시, 저장, 로드 및 내보내기
센서 유형에 따라 하나의 프로파일은 최대 1,280개의 캘리브레이션된 측정 포인트로 구성됩니다. 이러한 프로파일은 FireWire나 Ethernet을 통해 PC로 전송됩니다. scanCONTROL Configuration Tools는 이들 프로파일을 실시간으로 표시하거나 저장할 수 있습니다. 특히 고속 공정의 경우 이 같은 기능이 절대적으로 필요한 데, 이는 해당 기능을 이용해 프로파일을 다시 불러와 나중에 단계별로 분석할 수 있기 때문입니다. 뿐만 아니라 프로파일을 MS Excel과 호환되는 형식으로 내보내어 추가 분석 역시 가능합니다.

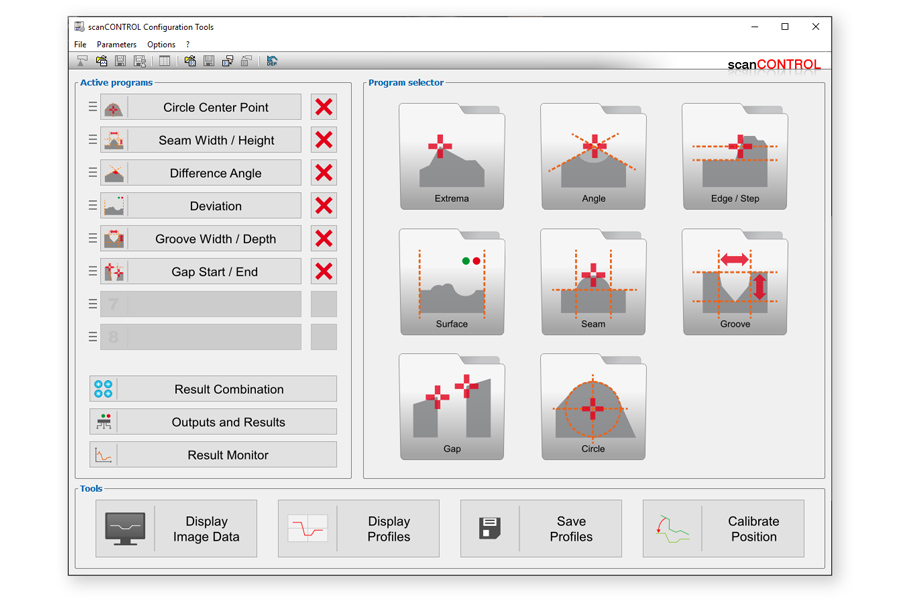

측정 작업을 위한 Plug&Play 솔루션
SMART 시리즈 센서에는 추가 하드웨어 없이 기본 프로파일 평가를 위한 스마트 컨트롤러가 탑재되어 있습니다. Configuration Tools 소프트웨어는 SMART 센서의 설정을 간편히 할 수 있도록 설계되었습니다. 이는 곧 엣지, 각도, 갭, 홈, 접합부 등의 측정 작업을 여러 개의 개별적인 측정으로 나누는 것을 의미합니다. 이렇게 각각의 개별적인 측정 작업으로 나눈 뒤, 이를 그래픽 사용자 인터페이스에서 시각적으로 표시하고 해당 결과를 평가하는 과정을 거치게 됩니다. 따라서 사용자는 어떠한 프로그래밍 기술 없이도 각 개별 작업에 대한 Plug&Play 솔루션을 활용할 수 있습니다. 또한 6.0 버전 이상부터는 이러한 측정 작업을 gapCONTROL 스캐너에도 저장할 수 있습니다.

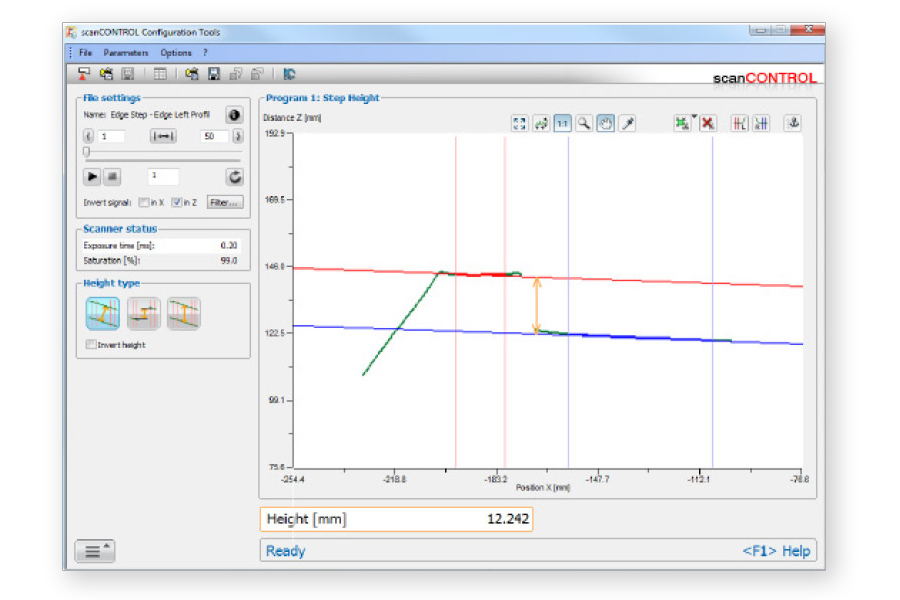

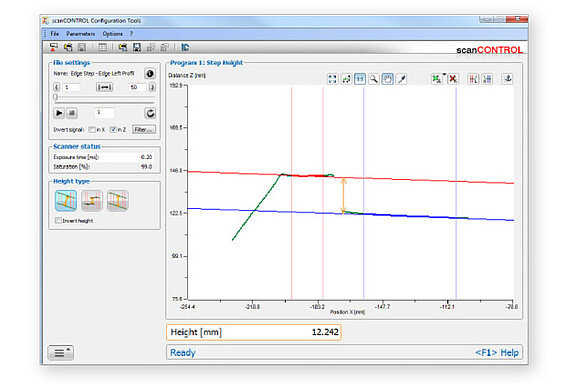

측정 작업 설정
사용자는 Configuration tools가 제공하는 약 30여개의 기본 프로그램 중 직접 취사 선택할 수 있고, 이는 프로파일에서 단 몇 번의 마우스 클릭만으로도 쉽고 빠르게 설정할 수 있습니다. 특히 설정된 파라미터와 결과는 그 즉시 화면에 표시됩니다. 가령, 각도를 측정하고자 하는 경우에는 각도 연산에 필요한 두 개의 레퍼런스 라인을 간단히 선택하면 됩니다. 각 측정 프로그램은 사용자가 프로파일에서 특정 영역을 선택할 경우 이에 대한 분석을 수행합니다. 그 밖에도 동적인 측정 작업에 대해서는 각 프로그램마다 개별적인 동적 추적 기능이 제공되며, 기준이 되는 고정 포인트를 사용하여 측정 프로그램을 쉽게 구성할 수 있습니다.

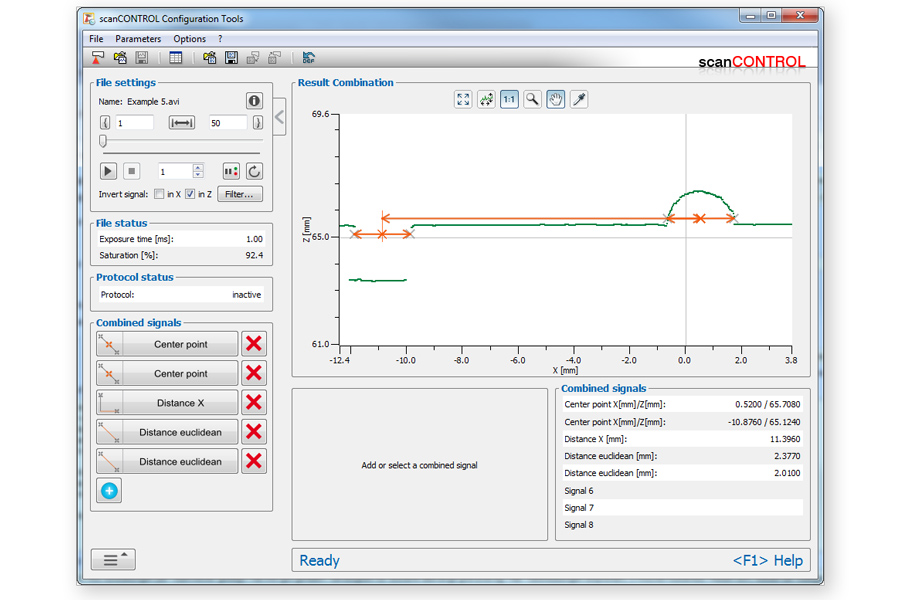

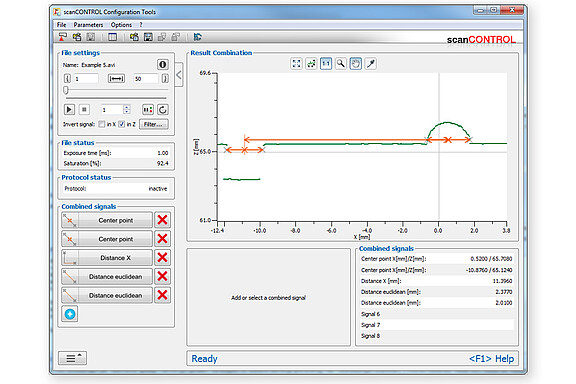

데이터 처리
각 측정 작업에 따른 파라미터 설정이 완료된 후, 각각의 결과를 추가로 결합 및 연산할 수 있습니다. 이를 통해 여러 각도나 점 또는 라인 사이의 거리 등을 간단하게 계산하거나 점을 라인에 투영하는 등의 작업이 가능합니다. 또한 복잡하고 번거로운 외부 연산 과정을 거치지 않고도, 단 하나의 측정 프로그램을 통해 해결하기 어려웠던 작업을 성공적으로 수행합니다. 그 밖에도 센서는 측정값을 실시간으로 직접 출력하며 이를 통해 별 다른 제한없이 측정값을 계산할 수 있습니다.

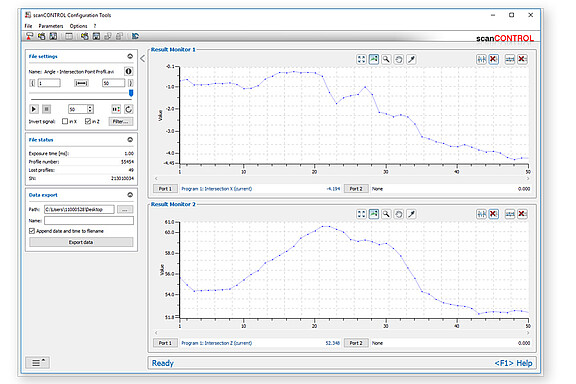

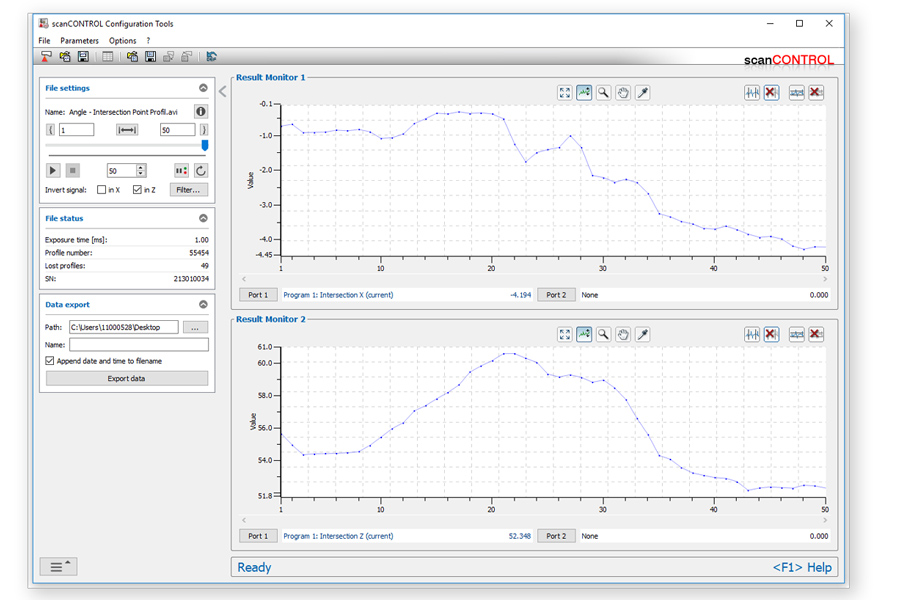

측정값 시퀀스를 분석하기 위한 프로그램
"Result Monitor" 분석 도구를 사용하여 기록된 프로파일 및 실시간 프로파일의 측정값 시퀀스를 표시하고 분석할 수 있으며, 이를 통해 측정 결과를 평가할 수 있습니다. 또한 내장된 cgm 분석 (capability gauge measurement)기능과 추가적인 통계 파라미터 (예: 리미트 값 초과, 평균값)를 사용할 수 있습니다.
더불어 소프트웨어를 사용해 이들 값을 스프레드시트에서 추가 분석하거나 저장하기 위해 내보낼 수 있습니다.

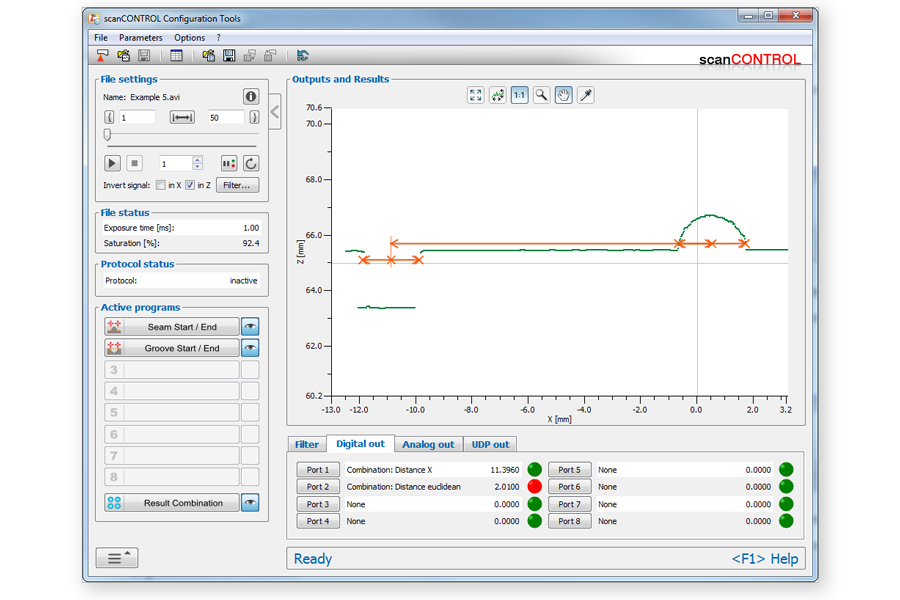

출력 및 결과
필요한 모든 프로그램을 설정한 후, 소프트웨어는 모든 측정 결과에 대한 개요를 제공합니다. 리미트 값을 정의하여 정상 / 불량 판단이 가능하지만, 복잡한 상황에서는 논리 연산 (AND, OR, XOR 사용)을 통해 여러 조건을 확인하기도 합니다.
사용자는 센서에서 결과를 전송하는 방법 (예: Ethernet UDP, Profinet 또는 디지털 OK / NOK 신호 이용)을 결정할 수 있으며, 이러한 설정을 SMART (또는 gapCONTROL)센서 헤드의 전체 파라미터에 저장한 뒤 PC로부터 센서를 연결을 해제할 수 있습니다. 그리고 이 경우 PC 없이도 센서에서 직접 프로파일을 분석할 수 있게 됩니다.
