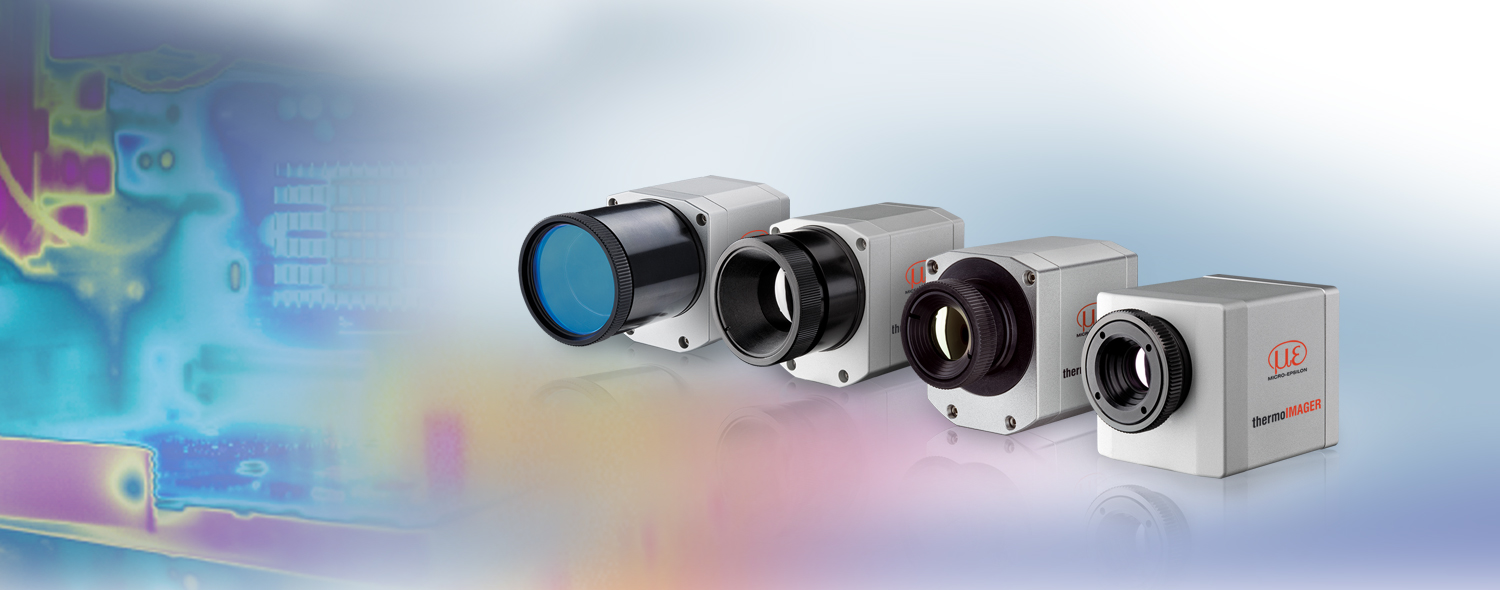

산업용 온도 모니터링에 사용되는 열화상카메라
열화상카메라 TIM 시리즈는 -20°C ~ 900°C의 표면 온도를 비접촉식으로 측정합니다. 본 카메라를 이용해 저온 (예: 콜드체인 시스템)과 초고온 (예: 글라스 및 금속 가공)환경과 같이 온도가 중요한 프로세스를 효율적으로 모니터링하고 제어할 수 있습니다. 또한 열 감도가 높아 정밀하고 동적인 작업에 이상적이며, 카메라의 성능 등급이 다양하다는 점을 활용해 각 어플리케이션에 맞는 적합한 제품을 선택할 수 있습니다. 그 밖에도 카메라는 전원을 공급하는 USB 인터페이스를 통해 연결됩니다.

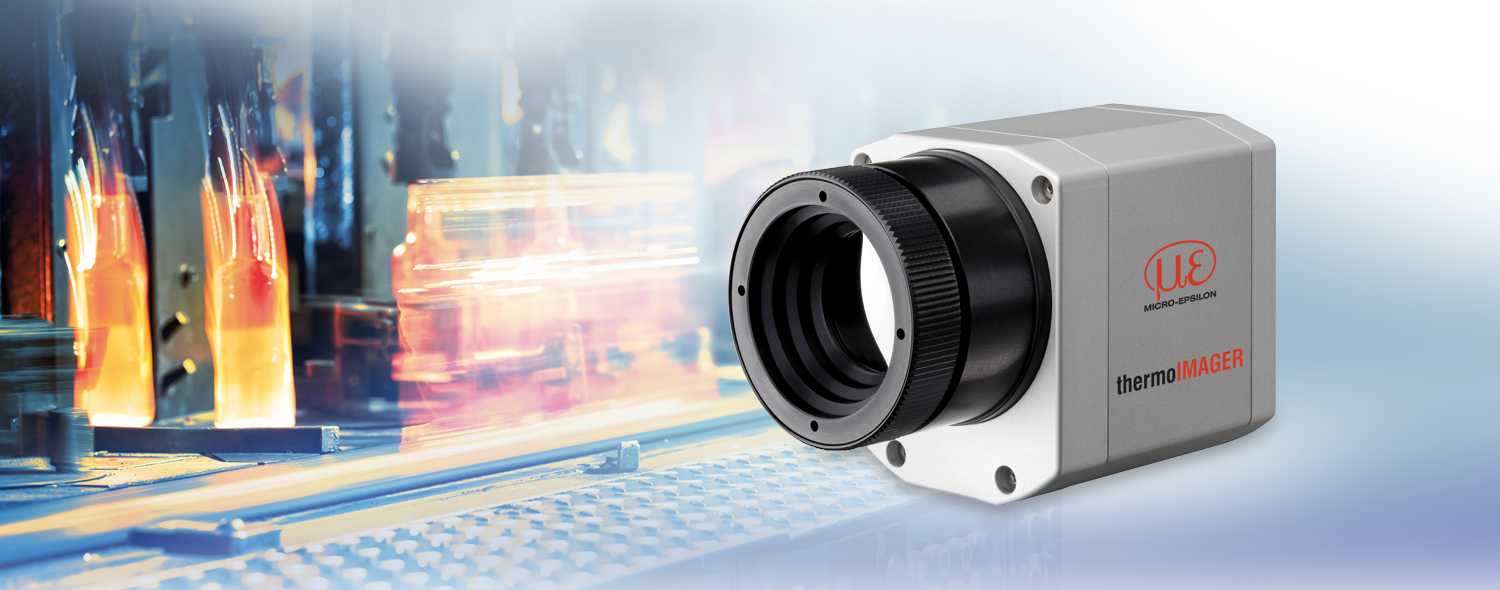

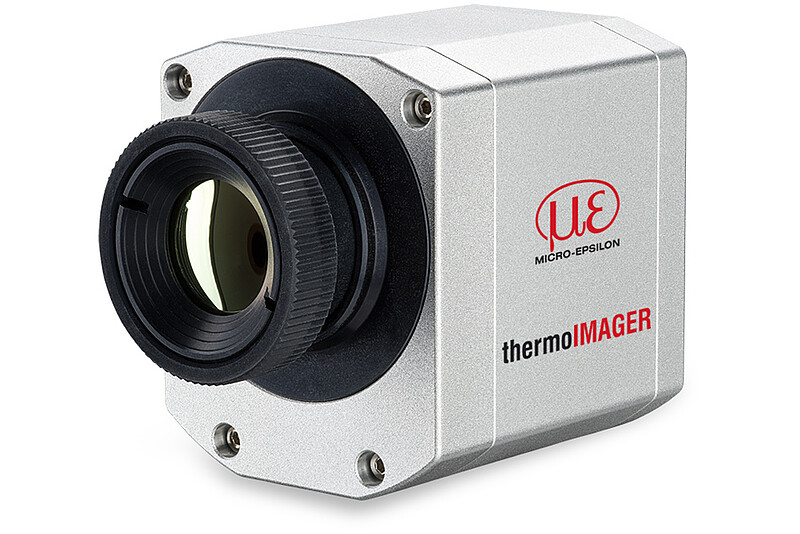

신제품 thermoIMAGER TIM QVGA 열화상카메라는 382 x 288 픽셀의 아주 우수한 광학 해상도를 선보입니다. 해당 카메라는 매우 선명한 이미지를 제공하므로 일반 카메라로는 거의 감지할 수 없는 아주 작은 사이즈의 물체를 측정하는 데 있어 매우 적합합니다. 더불어 최대 열 감도가 75 mK, 매우 미세한 온도 편차 역시 안정적으로 감지합니다. 또한 카메라는 -20°C ~ 900°C의 아주 다양한 온도 환경에서 사용할 수 있는 까닭에 그 활용도가 매우 뛰어납니다.
- 측정 범위: -20 ~ 100 °C / 0 ~ 250 °C / 150 ~ 900 °C
- 광학 해상도 382 x 288 픽셀
- 스펙트럼 범위 8 ~ 14 µm
- 우수한 열 감도 (NETD): 75 mK
- 80 Hz로 실시간 이미지 기록
- USB 인터페이스를 통한 전원 공급 및 작동
- 동급 제품 중 가장 작은 사이즈 (46 x 56 x 68 ~ 77 mm)
- IP67
- RS232 또는 DLL을 활용하여 사용자 소프트웨어와 디지털 통신

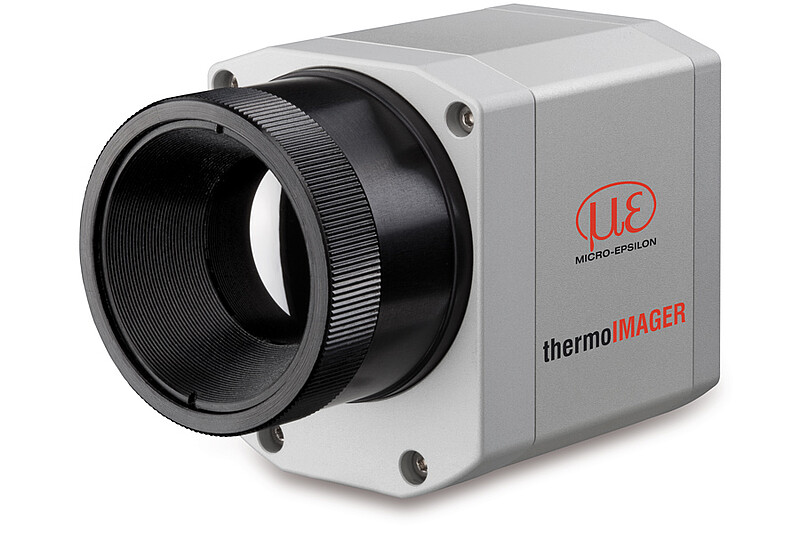

열화상카메라 thermoIMAGER TIM VGA는 세계에서 가장 작은 VGA 해상도의 열화상카메라로, 640 x 480 픽셀의 광학 해상도를 통해 실시간으로 열화상 이미지를 제공합니다. 46 x 56 x 76 ~ 100 mm의 크기와 단 269 ~ 340 g (광학 장치 포함)의 무게로, thermoIMAGER TIM VGA는 열화상카메라 가운데 가장 컴팩트한 제품 중 하나입니다. 그 밖에도, 카메라는 TIM Connect 분석 소프트웨어와 함께 제공됩니다.
- 측정 범위: -20 ~ 100°C / 0 ~ 250°C / 150 ~ 900°C
- 광학 해상도 640 x 480 픽셀
- 스펙트럼 범위: 8 ~ 14 µm
- 우수한 열 감도 (NETD): 40 mK
- 렌즈: 33°, 90° FOV
- 32 Hz로 실시간 이미지 기록
- USB를 이용한 전원 공급 및 작동
- 초경량, 견고함, 초소형
- 아날로그 입출력, 트리거 인터페이스
- IP67 보호 등급
TIM NetPCQ는 열화상카메라를 지원하는 전문적인 산업용 임베디드 PC 솔루션으로, 패시브 쿨링 (팬리스, Fanless)기능을 갖추고 있으며 탑햇 레일 (Top hat rail)타입에 적합합니다. NetPCQ와 TIM 카메라를 서로 결합하여 하나의 독립형 시스템으로 사용할 수 있으며, 그 밖에도 Ethernet을 이용해 원격 유지 보수가 가능합니다. TIM 카메라로부터 제공받는 데이터는 NetPCQ에 직접 저장할 수 있고, NetPCQ에는 고객별 소프트웨어 역시 설치할 수 있습니다. 또한 복원 작업을 위한 USB 역시 함께 제공됩니다.
- 모든 thermoIMAGER TIM 제품 지원
- 최대 80 Hz (TIM QVGA), 최대 32 Hz (TIM VGA)의 프레임 속도 지원
- TIMConnect 소프트웨어 포함
- VGA (아날로그)를 통한 모니터링
- 워치독 (Watchdog)기능 내장
- 옵션 제공: 최대 20 m USB 케이블, 고온용 USB 케이블, Ethernet 케이블 최대 100 m까지 연장 가능

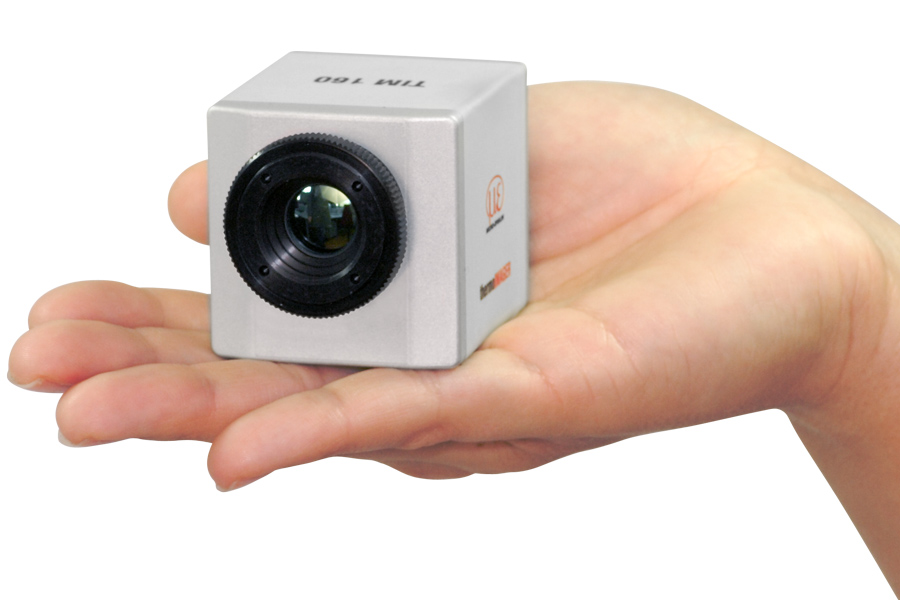

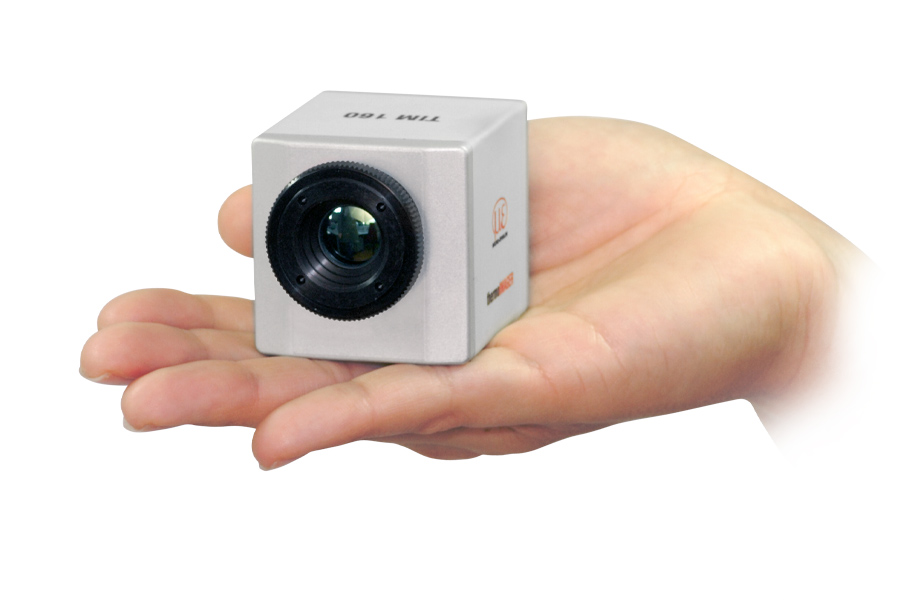

초경량, 견고함, 초소형
thermoIMAGER 카메라는 휴대용 적외선 카메라와 고정식 타입 제품 간의 간극을 좁혀주는 제품입니다. 가볍고 컴팩트한 크기로 이동식이나 고정 타입으로 사용하기에 매우 이상적입니다.

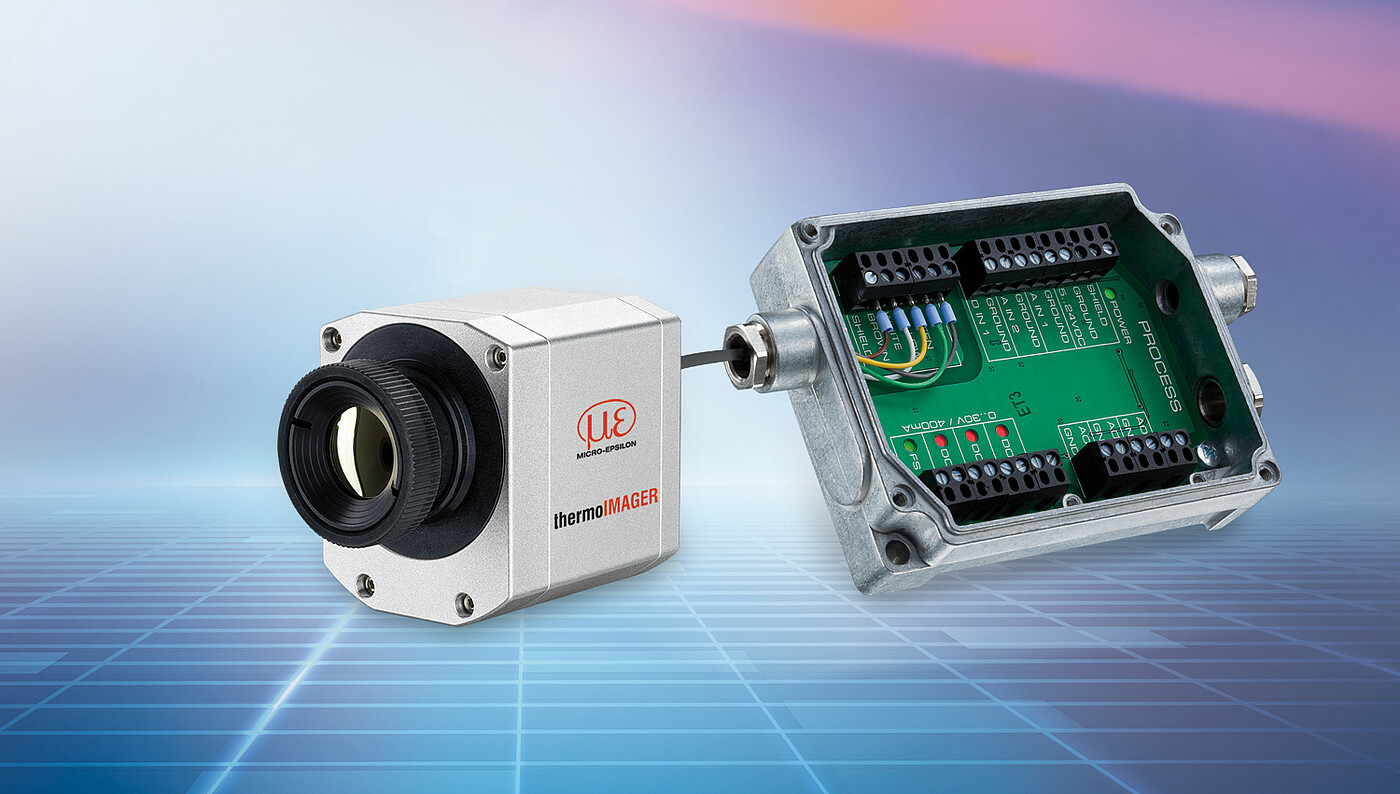

간편한 설치
고급 인터페이스를 이용해 적외선 카메라를 네트워크 및 자동화 시스템에 통합:
- Ethernet을 이용해 최대 100 m, 글라스 화이버를 이용해 최대 10 km까지 USB 케이블 연장
- 아날로그 입출력 (0/4-20mA) 및 디지털 출력 (무전위 릴레이 출력)을 지원하는 프로세스 인터페이스 (PIF)
- DLL (SDK)과 COM 포트를 통한 소프트웨어 인터페이스

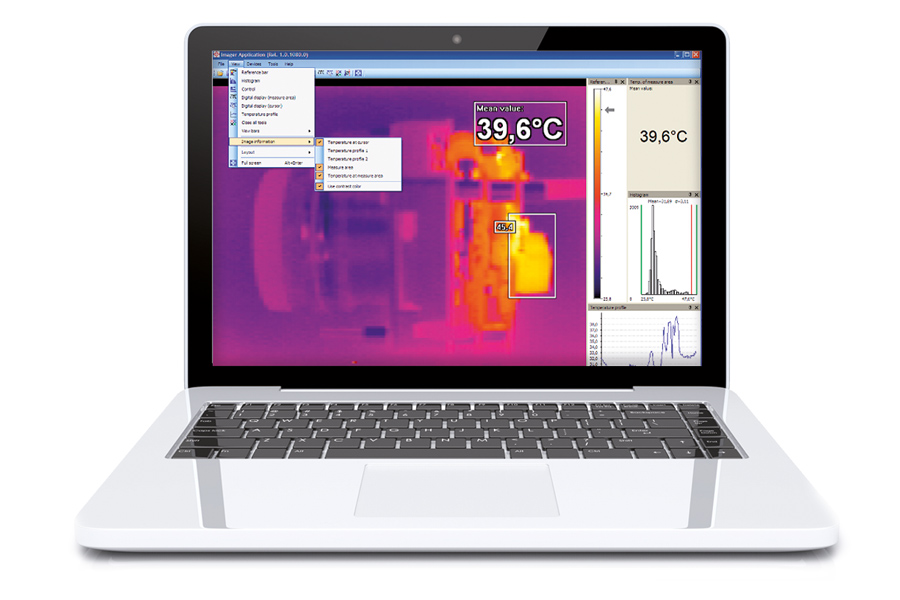

라이센스가 없는 소프트웨어
TIM Connect는 실시간 소프트웨어로 각 열화상카메라와 함께 제공되는 강력한 소프트웨어입니다. 해당 소프트웨어를 이용해 카메라 파라미터 설정과 더불어 프로세스 및 품질 관리를 자동화 할 수 있고, 각각의 알람 스레쉬홀드를 공정에 맞게 개별적으로 설정할 수 있습니다. 또한 무료로 함께 제공되는 소프트웨어는 Windows 7을 비롯한 10과도 호환됩니다.

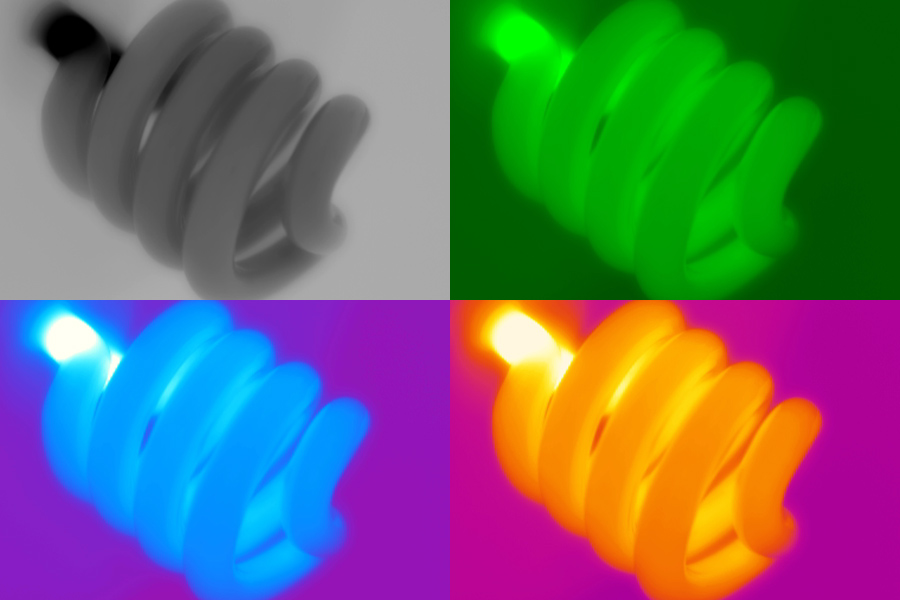

광범위한 온도 측정 범위
Micro-Epsilon사 열화상카메라의 온도 측정 범위는 -20°C ~ 900°C로 매우 광범위하며, 이런 이유로 콜드체인 시스템이나 실험실과 같은 저온 환경부터 금속 가공 환경과 같은 고온 환경에 이르기까지 모두 사용 가능합니다.
