플라스틱의 단면 두께 측정
combiSENSOR의 센서 하우징에는 두 대의 변위센서가 결합되어 있습니다. 이 같이 유니크한 센서 구조를 이용해 금속 물체에 있는 부도체의 단면 두께를 측정할 수 있는 데, 센서는 플라스틱 필름 또는 금속 플레이트의 플라스틱 코팅 두께를 측정하는 데 사용됩니다.
와전류변위센서는 플라스틱 층을 투과하여 하부의 금속 재질, 가령 금속 플레이트까지 거리를 측정합니다. 그리고 이와 동시에 정전용량변위센서는 플라스틱 재질까지 거리를 검출하는 데, 이 같은 두 개의 센서 신호 간의 차이 값에 따라 두께 값을 도출하게 됩니다.

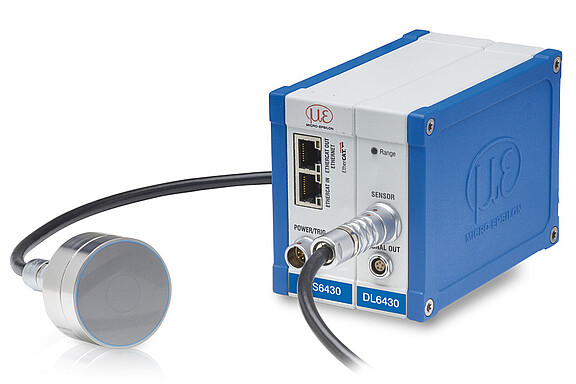

combiSENSOR는 케이블을 이용해 컨트롤러와 연결됩니다. 센서 및 컨트롤러 설정에 사용되는 웹 인터페이스는 사용자 친화적이며 이를 통해 센서가 작동됩니다. 또한 컨트롤러는 두 개의 센서 신호에 대해 서로 다른 연산 기능을 제공합니다.
열악한 환경을 고려한 견고한 설계
combiSENSOR 시리즈는 뛰어난 성능뿐만 아니라 매우 견고한 설계를 자랑합니다.
따라서 고온 (최대 180°C)의 열악한 환경에서도 사용할 수 있습니다.
combiSENSOR 시리즈는 전극 코팅, 플라스틱 필름 또는 금속 표면 위 코팅 등과 같이 다양한 대상체를 측정할 수 있으며, 스트립 공정에서도 일관되게 우수한 품질을 보장합니다.

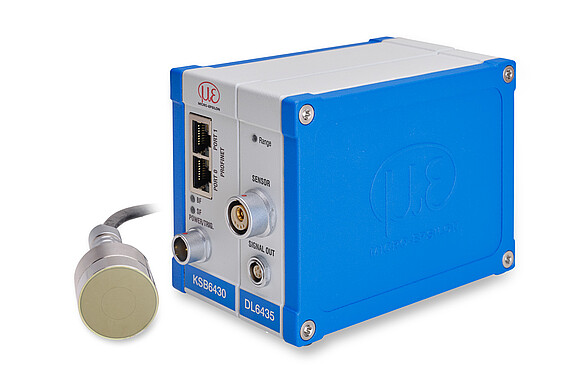

combiSENSOR KSB6430
전극 코팅 두께 측정을 지원하는 고정밀 센서 시스템
- 전극 코팅 단면 두께 측정
- 측정 대상체 두께: 5 µm ~ 최대 3 mm
- 크롬 코팅된 스틸 롤러 측정
- 온도 범위 (작동): -10°C ~ +180°C
- 우수한 분해능: 0.05 µm
combiSENSOR KSB6430은 최소 5 µm의 얇은 전극 코팅의 두께를 정밀하게 측정합니다. 해당 센서는 코팅 공정 중 소재를 가이드하는 크롬 코팅된 롤러에 설치되어 측정합니다. 그 밖에도 견고한 설계와 우수한 정확성을 내세워 배터리 필름 코팅 공정에서 두께를 인라인으로 실시간 모니터링하는 데 매우 이상적입니다.

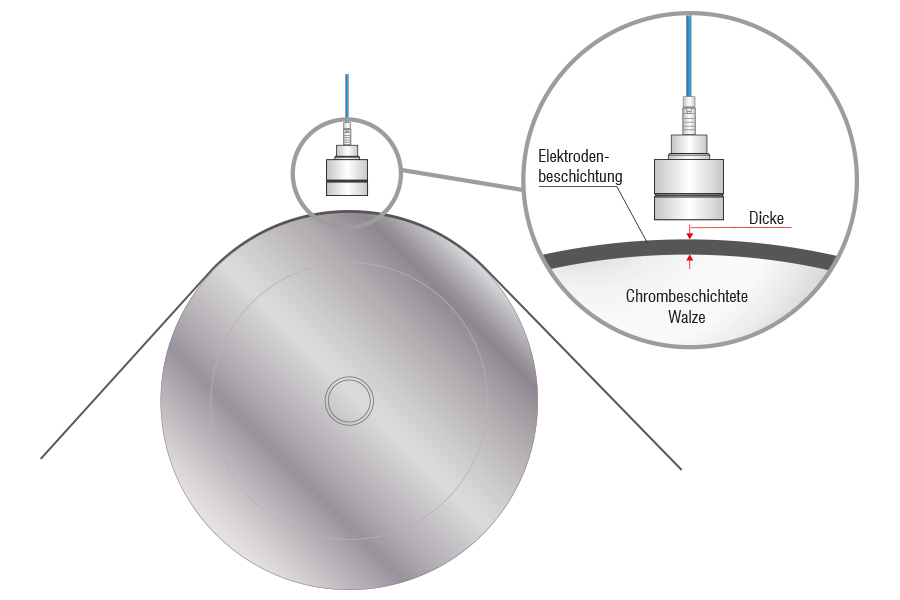

측정 원리
combiSENSOR는 코팅 표면까지 거리를 측정하는 정전용량변위센서와 금속 롤러까지 거리를 측정하는 와전류변위센서를 이용해 코팅 두께를 측정합니다. 이들 두 센서가 측정한 거리 값의 차이를 통해 코팅된 필름의 전체 두께를 계산하며, 기계적인 영향으로 인한 오차는 자동으로 보정됩니다.
