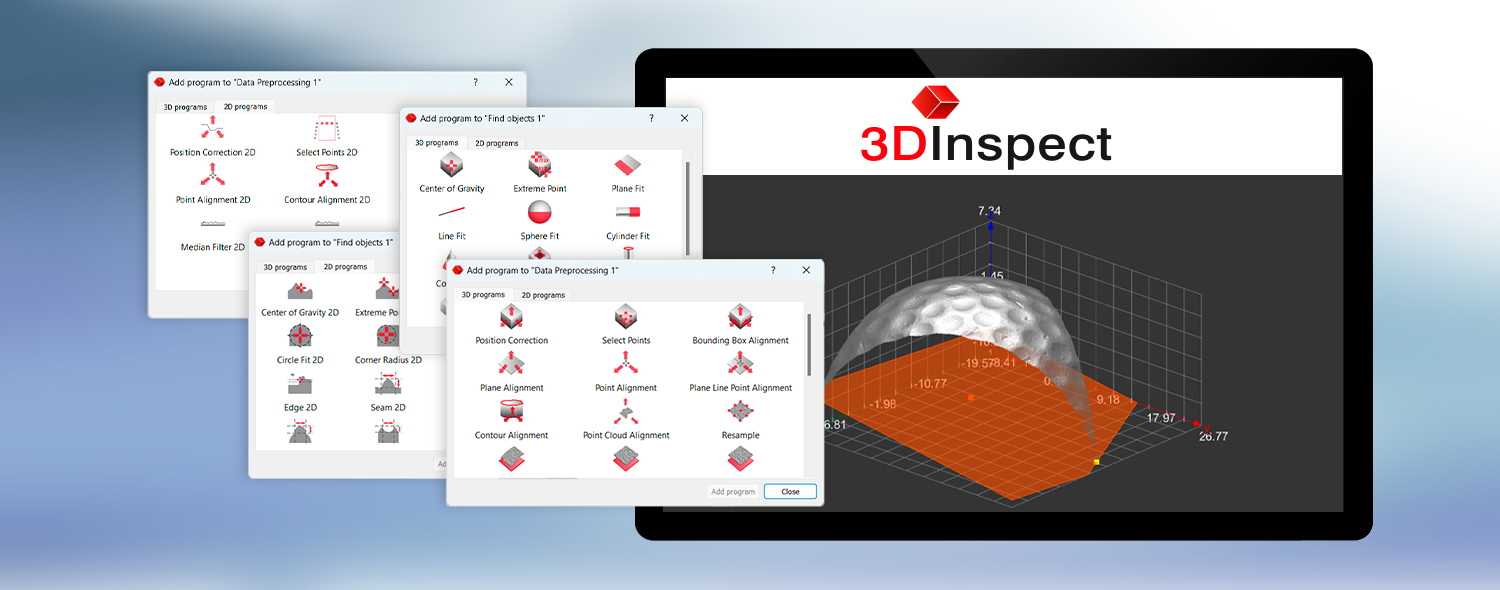

3DInspect: 모든 Micro-Epsilon사의 3D 센서를 위한 고성능 소프트웨어

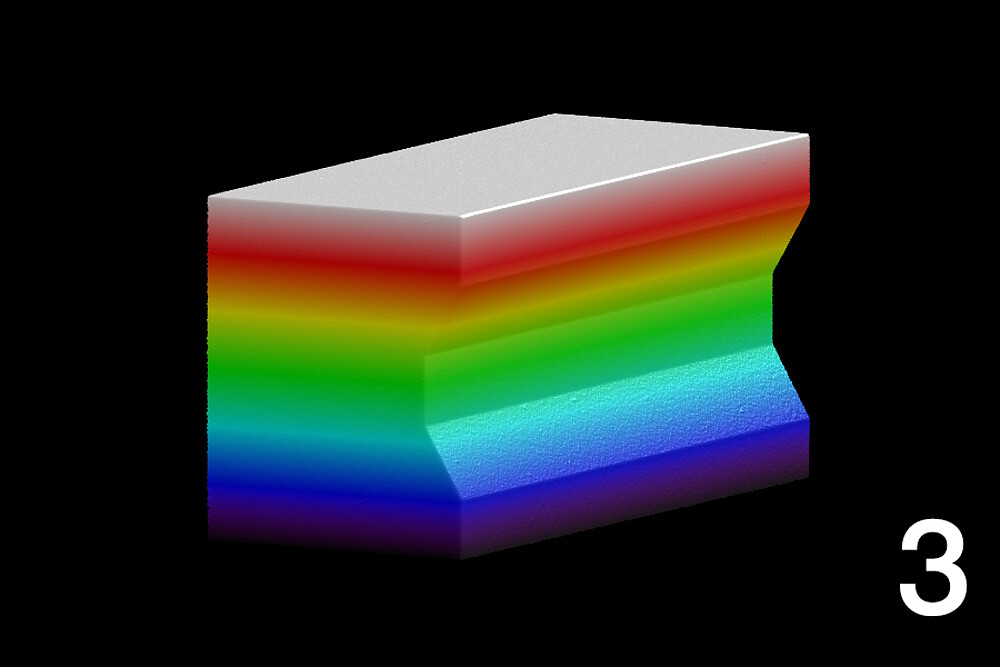

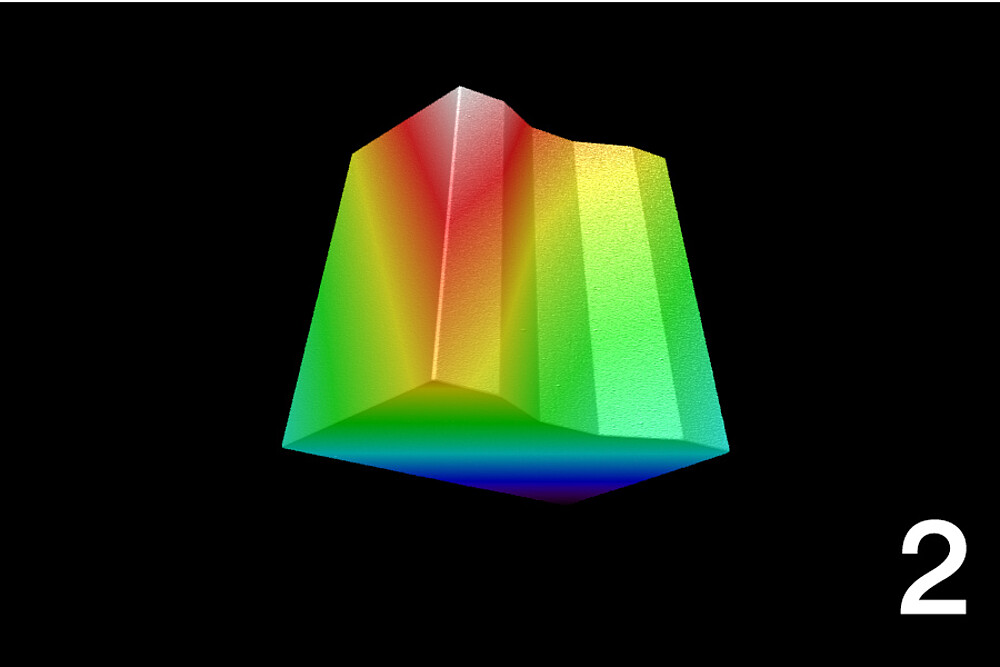

3DInspect는 Micro-Epsilon사의 모든 3D 센서를 동일하게 지원하는 사용자 친화적인 소프트웨어 툴입니다. 3DInspect 소프트웨어를 이용해 3D 센서의 파라미터를 설정하고 측정값을 기록할 수 있습니다. 이 같이 파워풀한 툴을 이용해 포인트 클라우드의 얼라인먼트 및 필터링, 직관적인 검출 및 관련 영역 선택, 프로그램 조합이 가능합니다. 그 밖에도 3D 포인트 클라우드는 사용자의 요청에 맞게 처리되며, 측정값은 컨트롤러로 출력됩니다. 또한 3D 포인트 클라우드는 필요에 따라 처리할 수 있으며, 측정 결과는 컨트롤러로 직접 출력됩니다.
모든 2D/3D 센서를 위한 강력한 소프트웨어: 사용자 친화적, 고성능, 범용성

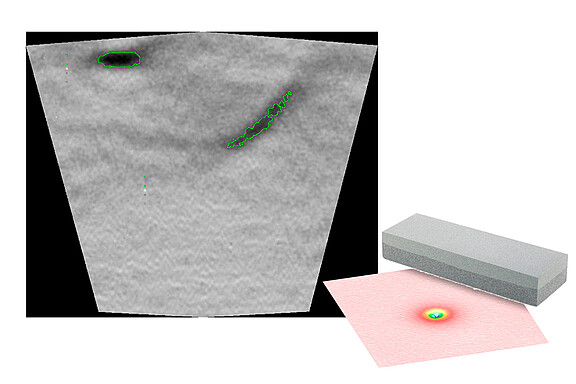

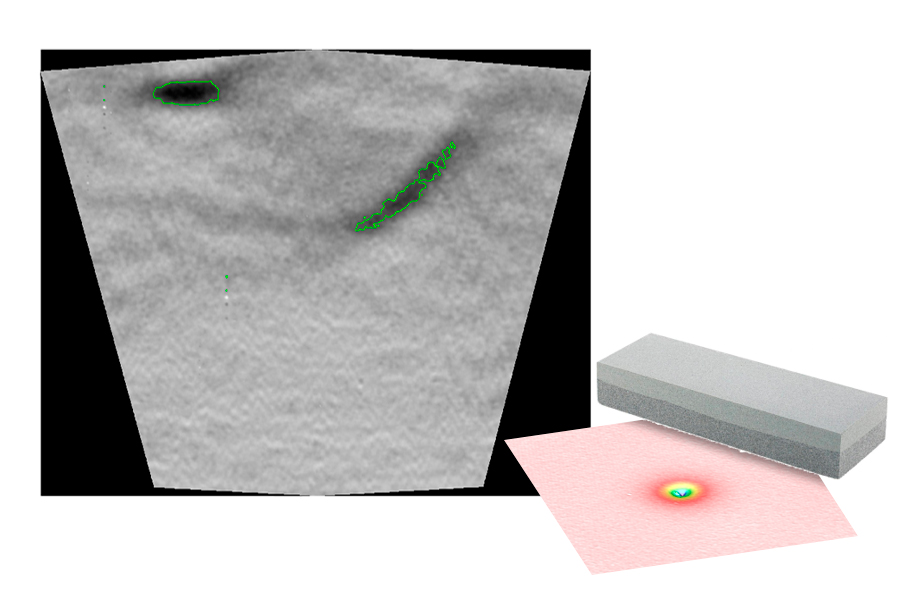

NEW: 라이선스 업그레이드 - 3DInspect 3.0을 이용한 표면 검사
표면 검사 기능 옵션을 통해 균일한 표면에서 발생하는 편차를 검출할 수 있습니다. 따라서 3DInspect 3.0은 디지털 품질 관리에 직접 활용될 수 있습니다. 또한 검사는 사전에 정의된 기준에 따라 수행되므로 검사자의 주관적 영향이 배제됩니다. 그 결과, 결함을 보다 이른 단계에서 검출할 수 있습니다.
새롭게 추가된 핵심 기능:
- Digital Stone: 실제 숫돌을 시뮬레이션하여 높은 정밀도와 우수한 반복성 제공
- Digital Master: 양품 기준과 객관적인 목표 / 실제 비교 (허용 편차 포함)
- Defect detection with sorting and counting function: 자동 결함 검출 및 높이 평가 기능 지원

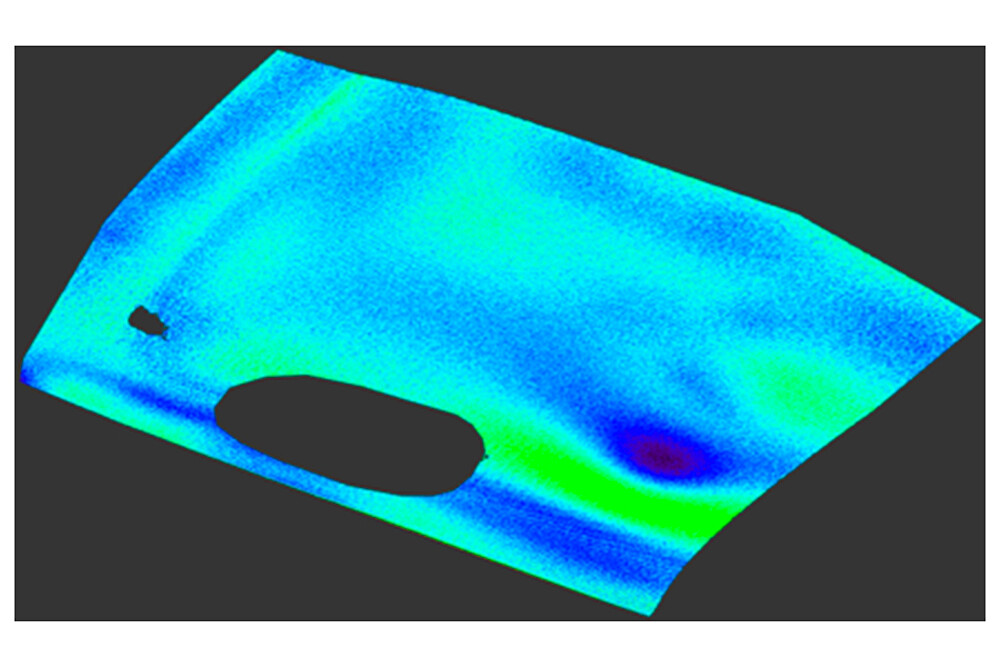

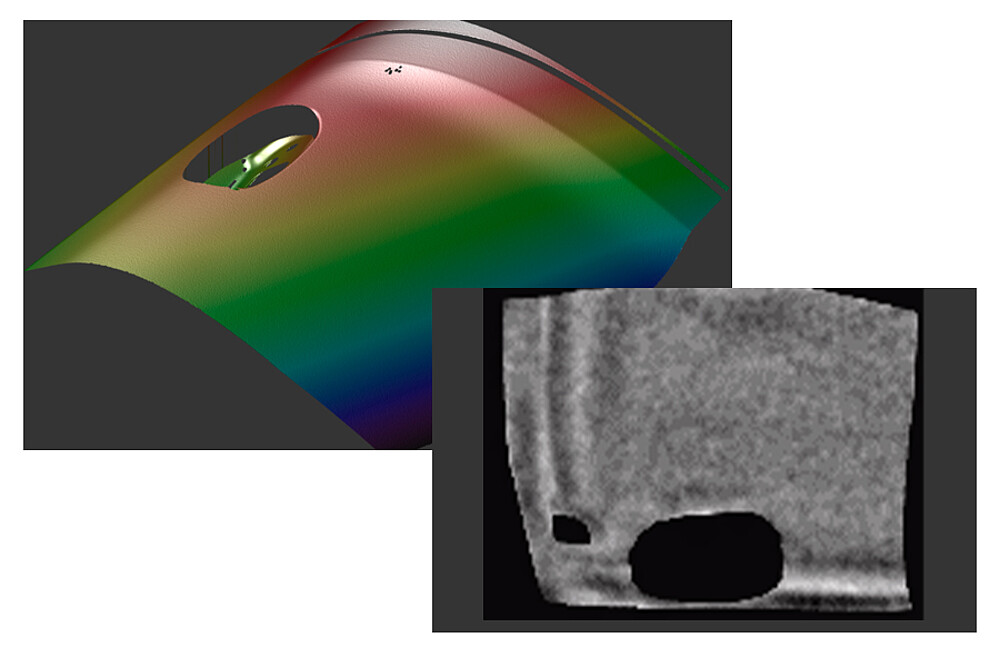

부품 검사의 새로운 기준 – Digital Master로 구현

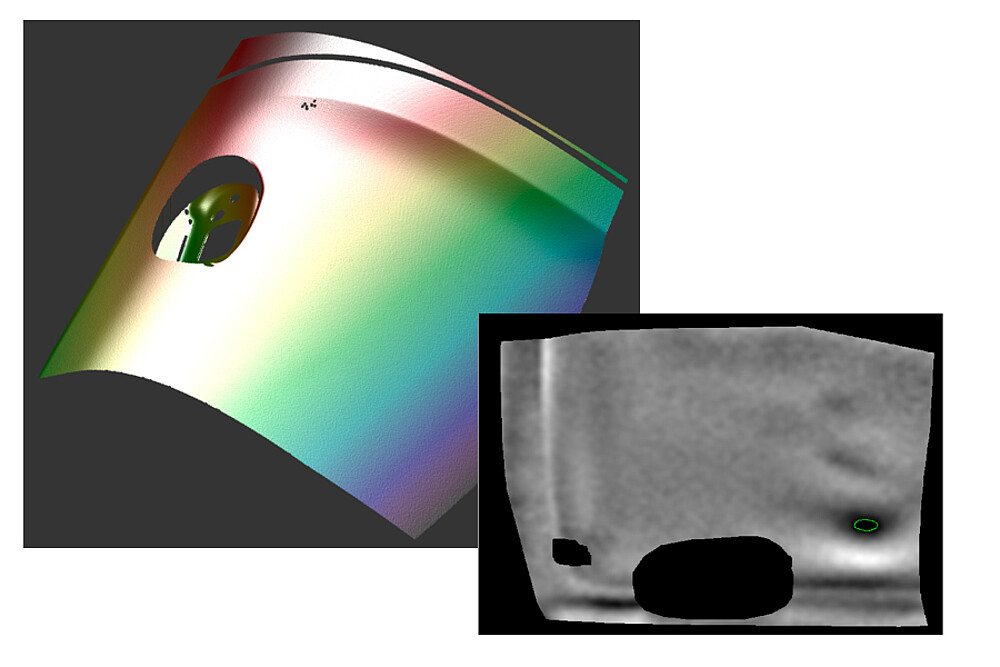

디지털 마스터를 티칭 (Teaching)하면 목표 / 실제 비교가 가능합니다. 즉, 여러 IO 부품을 하나의 마스터 파일로 통합할 수 있으며, 이후 테스트 대상 부품은 해당 마스터 파일과 비교·분석 가능합니다.
| 3DInspect | 무료 다운로드 가능한 기본 소프트웨어 |
추가 기능 "자동화 (Automation)" |
추가 기능 "표면 검사 (Surface inspection)" |
|---|---|---|---|
| 센서 파라미터 설정 | ✓ | ✓ | ✓ |
| 3D 포인트 클라우드 표시 | ✓ | ✓ | ✓ |
| 3D 데이터 평가 | ✓ | ✓ | ✓ |
| PLC를 통한 소프트웨어 제어 | ✓ | ||
| 측정 결과를 컨트롤러 / 소프트웨어로 전송 | ✓ | ||
| Logging data | ✓ | ||
|
결함 검출을 위한 사전 처리 기능 |
✓ |
3D 평가를 위한 고성능 프로그램

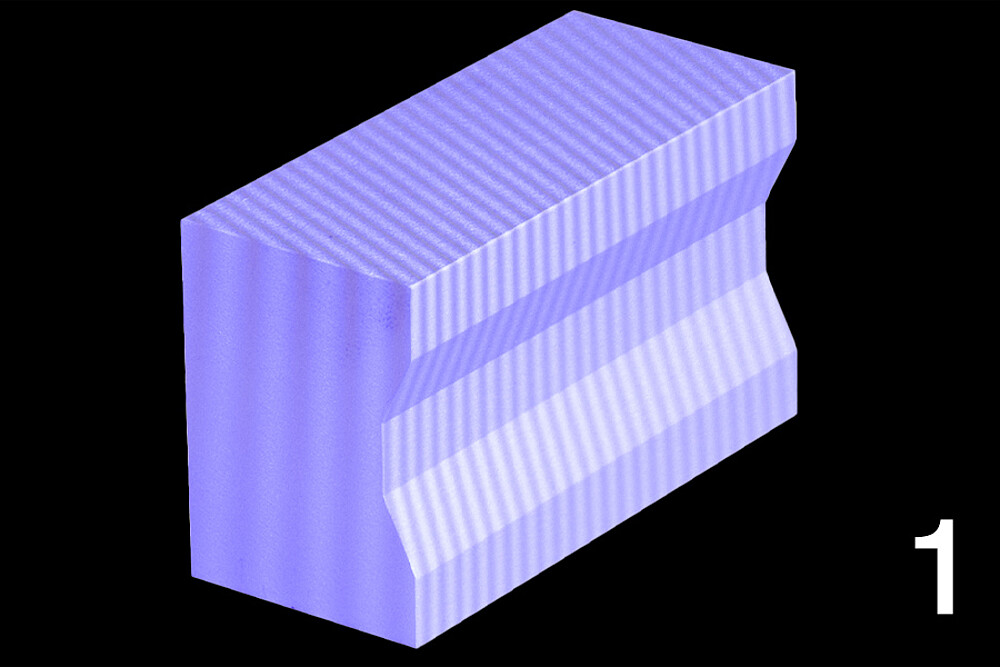

3DInspect는 Ethernet을 통해 센서에서 측정된 데이터를 PC로 전송하고, 이를 3차원 형식으로 제공합니다. 소프트웨어는 추가 처리, 평가, 분석을 위해 강력한 측정 프로그램을 지원합니다. 사전 설정된 측정 프로그램은 "데이터 전처리", "대상체 탐색", "대상체 결합" 카테고리로 구분되며, 다음과 같은 다양한 설정 옵션을 제공합니다.:
- 포인트 클라우드의 간편한 얼라인먼트
- 불필요한 노이즈 등을 제거하여 최적화하기 위한 전체 포인트 클라우드 필터링
- 표면 검사용 트렌드 제거, Digital Stone, Digital Master 기능
- 간편한 ROI (Region of Interest)선택 (예: 엣지, 중심, 최대 포인트, 패드)
- 거리, 높이, 각도, 반경 계산을 위한 연산 프로그램
- 결함 검출 및 자동 분류·카운트 기능
- 신호 출력 OK / nOK
