정밀한 레이저 빔 제어를 위한 다이나믹 패스트 스티어링 미러 (Dynamic Fast Steering Mirror)

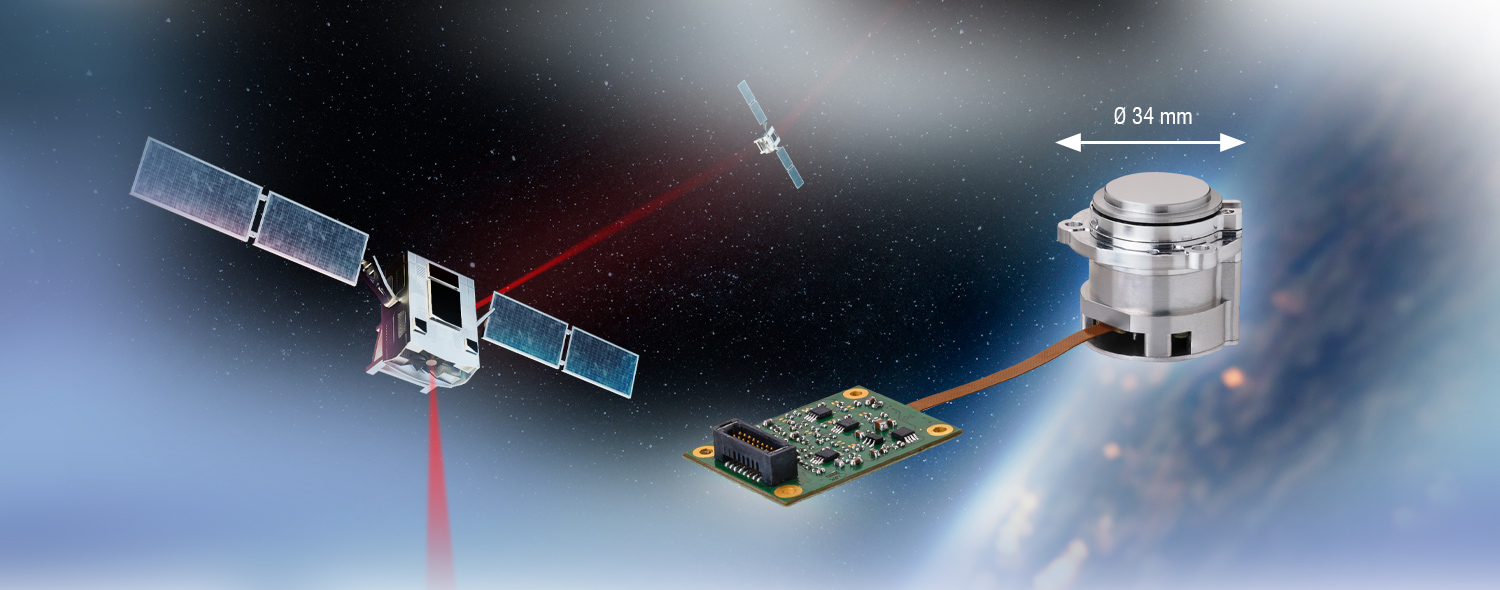

Micro-Epsilon사의 패스트 스티어링 미러 (Fast Steering Mirror, FSM)는 빛이나 레이저 빔을 아주 정밀하게 제어하기 위해 설계된 소형 틸팅 미러입니다. FSM3000 시리즈는 뛰어난 정밀도와 탁월한 동적 성능을 결합하였으며, 설치가 간단하고 구조가 견고해 위성 통신 등 우주 환경에서도 활용됩니다. 고성능 보이스 코일 액추에이터와 고분해능의 와전류변위센서가 내장되어 있어 넓은 기울기 범위를 제공할 뿐만 아니라 아주 정밀한 움직임을 구현합니다. 또한 우수한 미러 품질을 바탕으로 까다로운 광학 기준을 충족합니다. 본 시리즈는 대량 생산에 최적화되어 있으며, 산업, 광학, 항공우주 및 방위 분야에서 이상적인 솔루션을 제공합니다.
레이저 빔 제어 기술의 새로운 기준을 경험해보십시오.

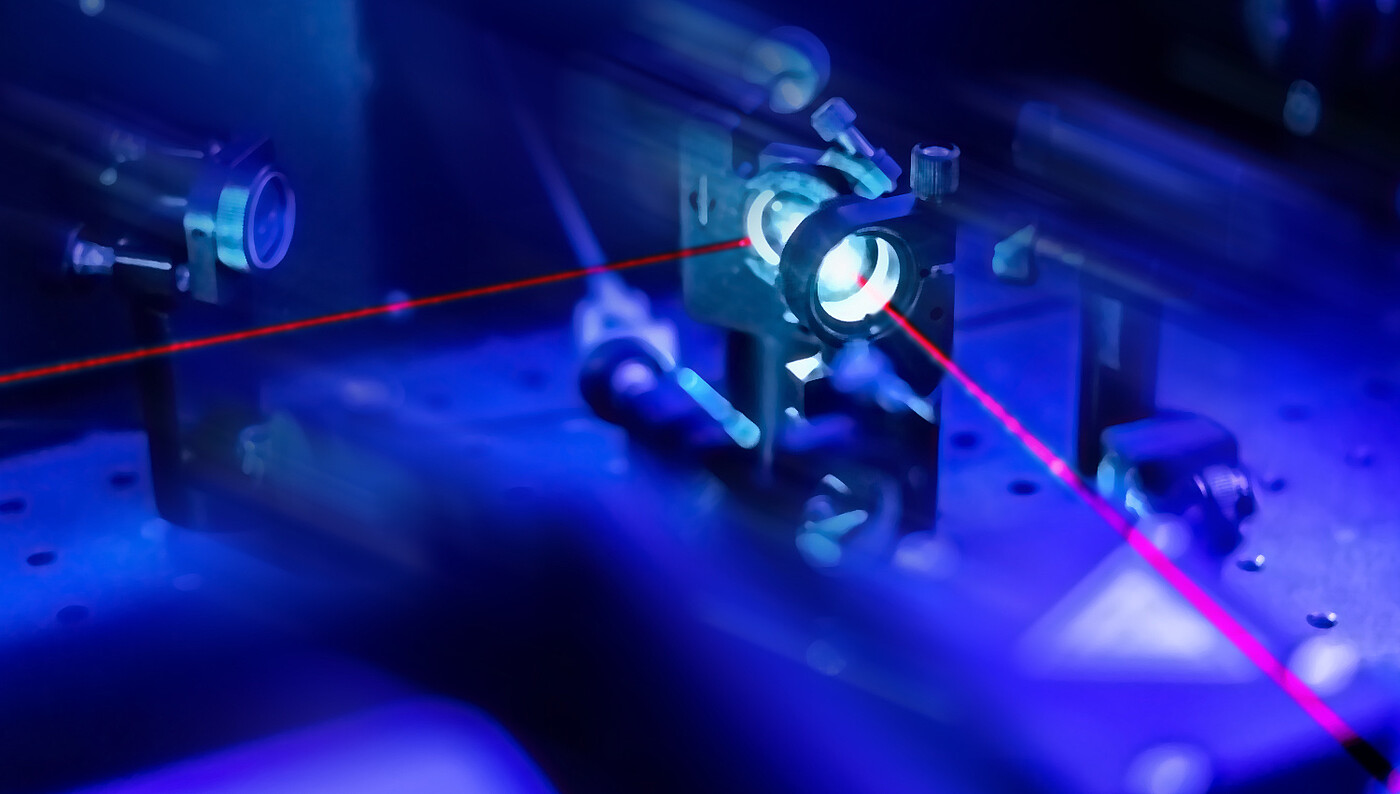

안정적인 미러 위치와 최적의 반사 특성
패스트 스티어링 미러 (Fast Steering Mirror)는 광통신 분야 등에서 사용되며, 고품질 신호로 안정적인 데이터 전송을 보장해야 합니다. 이를 위해 FSM3000 모델은 매우 평탄한 미러를 적용해 우수한 반사 특성을 제공하며 (1,550 nm 파장에서 유전 반사율 > 99.3%), 높은 전송 효율을 자랑합니다. 동시에 견고한 센서 기술과 시스템 설계를 결합해, 환경의 영향을 받지 않고 안정적으로 위치를 유지할 수 있으며 초기 위치 조정 역시 간편합니다.

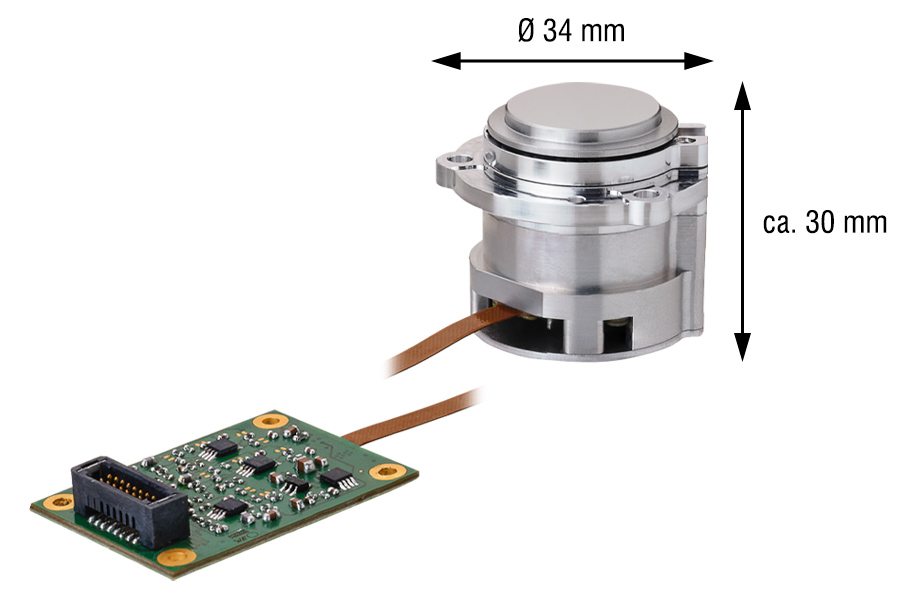

초소형, 초경량, 견고한 내구성
FSM3000은 재질과 설계, 센서 기술이 고도로 결합된, 견고한 시스템입니다. 미러 시스템은 크기가 매우 컴팩트하고 무게도 단 55 g에 불과합니다. 덕분에 장비에 쉽게 통합할 수 있을 뿐 아니라 내구성 또한 뛰어납니다. 특히 위성 발사 시 발생하는 강한 충격과 진동에도 견딜 수 있으며, 궤도 위에서도 높은 정밀도와 신뢰성을 유지합니다.

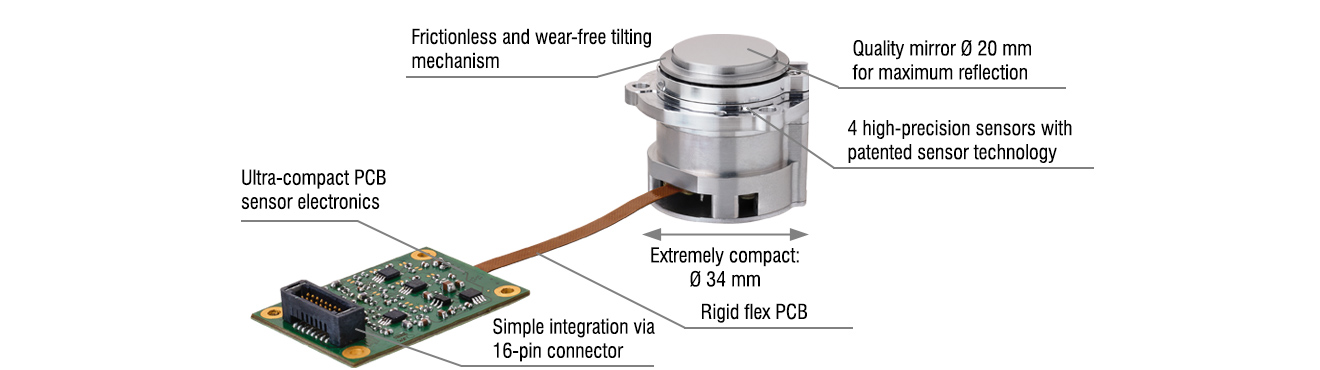

스마트한 센서 설계 - 손쉬운 통합

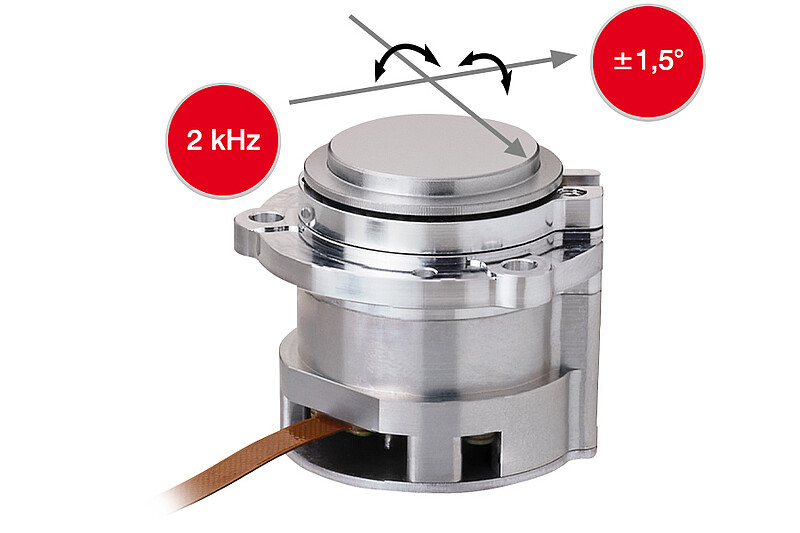

FSM3000 틸팅 미러는 기계적으로, 그리고·전기적으로 손쉽게 설치 및 통합할 수 있습니다. 크기가 작고 무게가 가볍기 때문에 장비에 쉽게 적용할 수 있으며, 센서 전자부에 내장된 16핀 커넥터 케이블과 측면 고정 홀이 설치 과정을 한층 단순화합니다. 또한 센서는 5 V 전원만으로 구동이 가능하며, 액추에이터는 최대 113 mW (편향각 1.5° 기준)의 전력만으로도 구동 가능합니다.

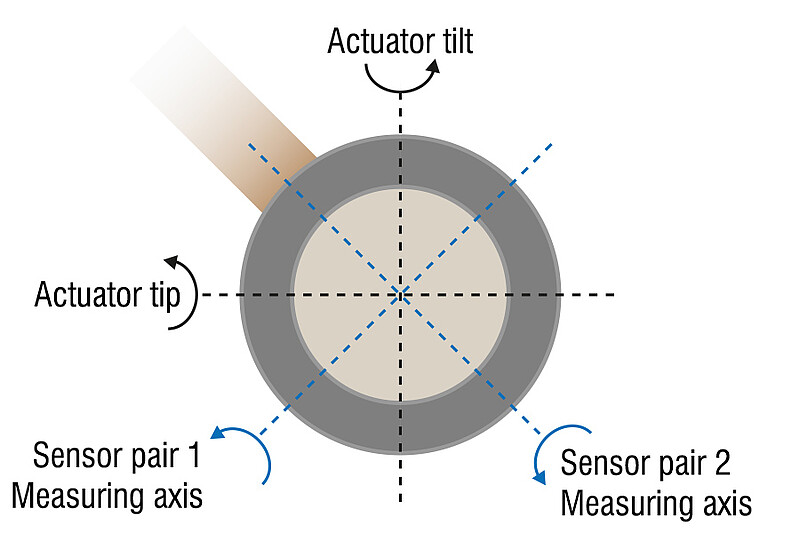

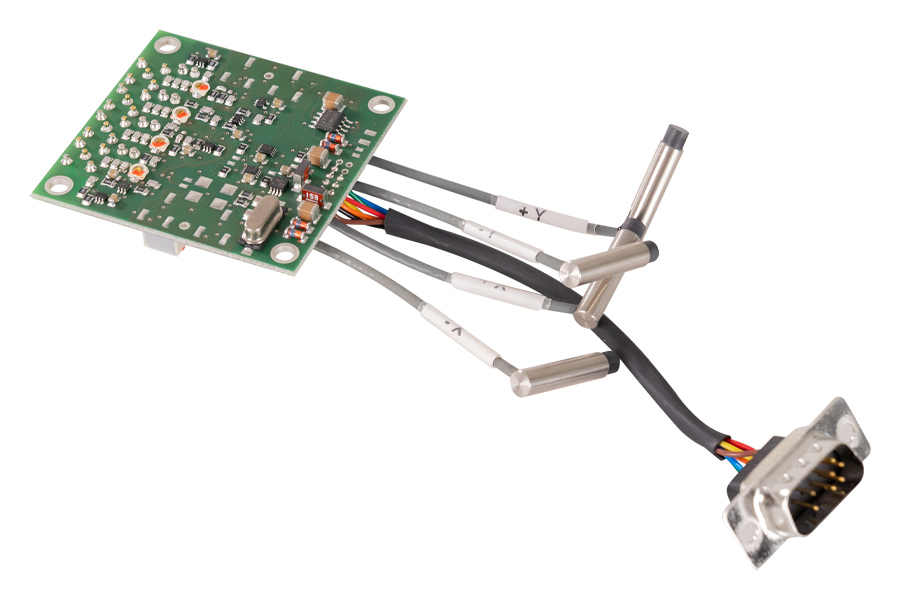

Micro-Epsilon사의 초정밀 센서를 이용한 미러 틸팅
Micro-Epsilon사는 완성형 패스트 스티어링 미러 (Fast Steering Mirror)뿐만 아니라, 미러의 기울기를 아주 정밀하게 측정할 수 있는 전용 와전류 측정 시스템 역시 제공합니다. 당사는 이미 수년간 고객에게 4채널 시스템을 공급해왔으며, 이를 통해 직접적인 시스템 연동이나 패스트 스티어링 미러와 통합이 가능합니다.
이러한 시스템은 특히 대형 미러를 구동하거나, 미러 위치 제어에 별도의 요청 사항이 있을 때 매우 적합합니다.
적용사례
