optoNCDT 1900

고성능: 고속, 고정밀 & 안정적인 성능

첨단 자동화 분야에 사용되는 레이저변위센서

optoNCDT 1900은 속도, 크기, 성능, 높은 활용도의 강점을 조합하여 변위, 거리, 위치를 측정합니다. 컴팩트한 크기의 본 센서는 높은 정밀도를 달성할뿐만 아니라 최대 10 kHz의 측정 속도를 자랑합니다. 또한 고성능 광학 시스템을 이용해 타겟에 아주 작은 스폿을 투사하여 소형 부품 역시 안정적으로 검출할 수 있습니다.

Get in touch with us!

Download now: catalogs, manuals, software

특징

측정 범위 (mm): 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
직선성 1 µm ~
최대 10 kHz까지 조정 가능한 측정 속도
아날로그 및 디지털 출력
전자 부품이 내장된 초소형 사이즈
고급 표면 보정 (Advanced Surface Compensation)을 이용해 변화하는 표면에 빠르게 적용 가능
웹 인터페이스를 통한 사전 설정 및 개인별 사전 설정
EtherCAT, EtherNet/IP, PROFINET 인터페이스 내장
UL 61010-1에 따라 인증

[]

문의하기

Micro-Epsilon Korea Ltd.

+82 31 602-8890

문의 양식

양산 공정에 활용하기 위한 컴팩트한 타입의 레이저변위센서

optoNCDT 1900은 동적 변위, 거리 및 위치 측정에 사용되며, 속도, 디자인 및 정밀도 면에서 뛰어난 성능을 자랑합니다. 또한 내장된 고성능 컨트롤러를 통해 측정값을 빠르고 매우 정밀하게 처리하고 출력할 수 있습니다.

혁신적인 기술이 적용된 레이저변위센서 optoNCDT 1900은 최고 수준의 정밀도와 최신 기술이 요구되는 첨단 자동화 산업, 자동차 산업, 3D 프린팅, 좌표 측정기 등 다양한 분야에서 사용됩니다.

양산 공정에 활용하기 위한 맞춤 설정

이와 같은 양산 공정의 경우 사용자의 개별 요구 사항에 맞게 센서를 구성할 수 있으며 가령 케이블 길이, 커넥터 유형, 펌웨어 옵션을 변경하여 적용할 수 있습니다. 당사에 문의 주시면 최적의 솔루션을 제안드리겠습니다.

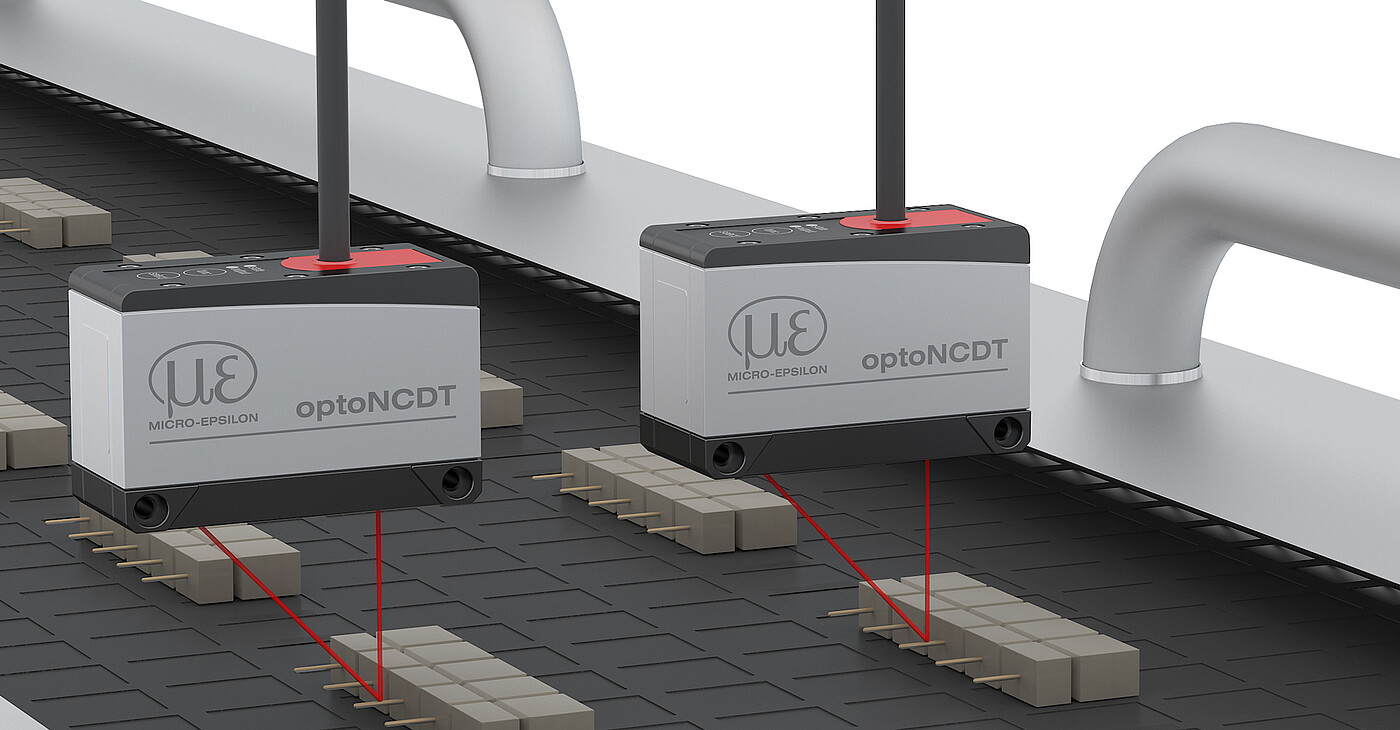

내장형 산업용 Ethernet 인터페이스 제공 가능

최근 출시된 optoNCDT 1900 레이저 삼각 측량 센서는 산업용 Ethernet 인터페이스를 내장하여 제공 가능합니다. 모델에 따라 EtherCAT, EtherNet/IP, PROFINET을 통해 전체 센서 성능을 추가 인터페이스 모듈 없이 PLC에 직접 통합할 수 있습니다. 이를 통해 실시간 데이터를 즉시 받아볼 수 있으며 설치 및 배선 작업 역시 간소화됩니다. 또한 센서 파라미터는 산업용 Ethernet이나 웹 인터페이스를 통해 직접 설정할 수 있습니다. 빠른 속도로 측정하기 위해 센서는 오버샘플링 기능을 제공하여 PLC의 폴링 (Polling)사이클 대비 4배 빠르게 측정 데이터를 감지하거나 전송할 수 있습니다.

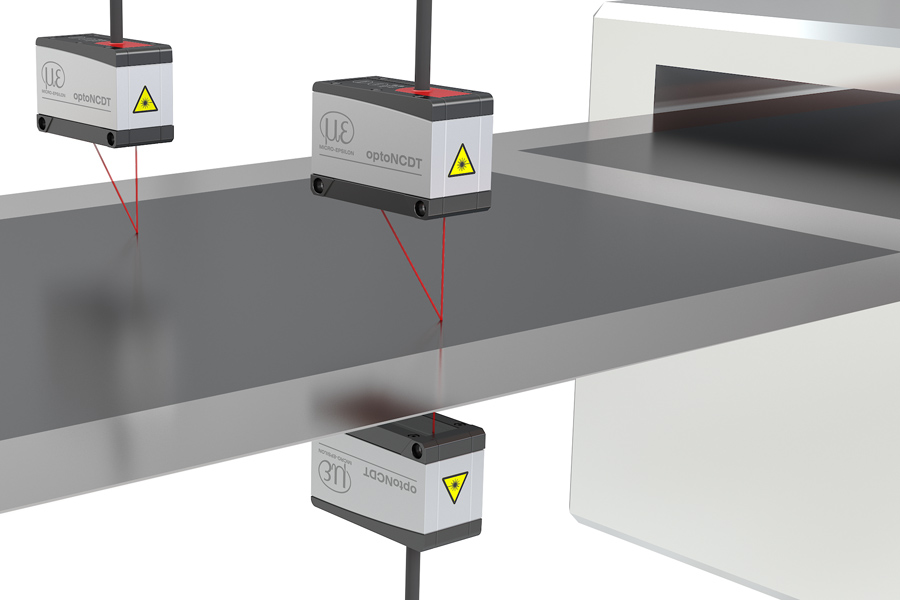

코팅된 전극의 두께 측정에 최적화

optoNCDT 1900 레이저변위센서 시리즈의 경우, 측정 범위 6 mm 타입의 센서 역시 제공 가능합니다. 해당 센서는 레이저 라인의 빔을 이용해 배터리 셀 생산의 인라인 두께 측정에 적합합니다. 음극재의 경우 알루미늄 필름의 양쪽에, 양극재의 경우 구리 필름 위에 건조된 페이스트 ('슬러리'라고 일컬음)가 도포됩니다. 이후 진행되는 건조 및 캘린더링 공정을 거치며 미세한 구멍이 표면 위에 생성되는 데, 거친 표면을 측정하기 위해 특별히 제작된 작은 레이저 라인은 이 같은 공정에서 표면의 불규칙성을 보정하기 때문에 매우 유용하게 활용될 수 있습니다. 그리고 이와 같은 방식으로 취득한 코팅 필름의 두께 값은 품질 보증 과정에 사용됩니다.

optoNCDT 1900의 높은 정확도와 크기가 작은 점을 이용해 센서는 이러한 유형의 측정 작업에 매우 적절히 사용될 수 있습니다.

스마트한 신호 최적화 기능을 기반으로 한 최고의 안정성

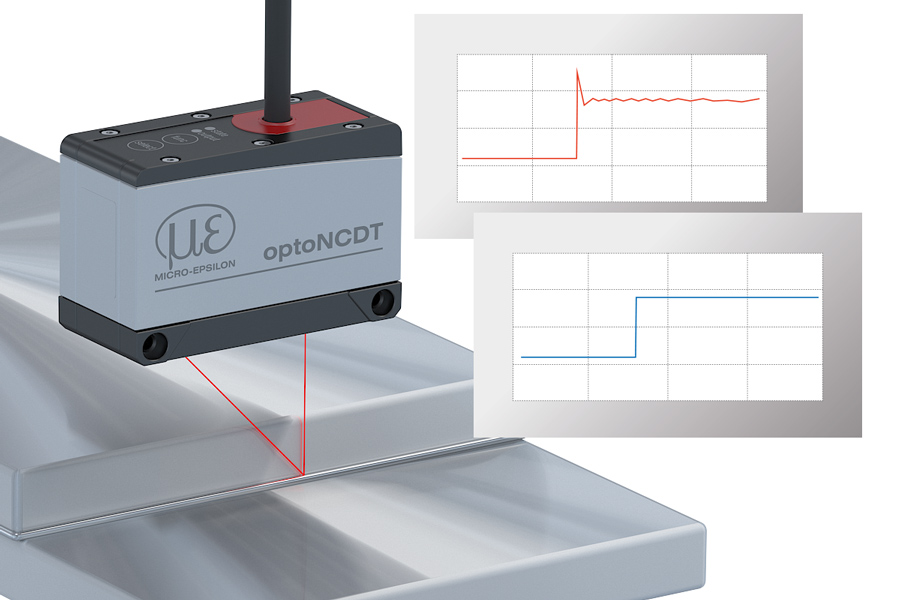

최초로, 신호를 최적화 하기 위해 측정값을 두 단계에 걸쳐 평균화하고 최적화 할 수 있습니다. 이로써 엣지와 단차가 있는 경우 보다 부드러운 신호를 얻을 수 있습니다. 특히 이동 중인 대상체를 고속 측정하는 경우, 측정값의 평균화를 이용해 정밀한 신호를 제공합니다.

고급 표면 보정 (Advanced Surface Compensation) - 측정이 까다로운 표면을 위한 지능형 노출 제어

optoNCDT 1900에는 스마트한 표면 제어 기능이 탑재되어 있습니다. 새로운 알고리즘을 이용해 반사율이 변화하는 까다로운 표면에서도 안정적인 측정 결과를 도출할 수 있습니다. 또한 센서는 주변광에 대한 내성이 뛰어나 조명이 강한 환경에서도 사용할 수 있으며 특히 새로운 알고리즘을 이용할 경우 최대 50,000 lux의 주변광을 보정할 수 있습니다.

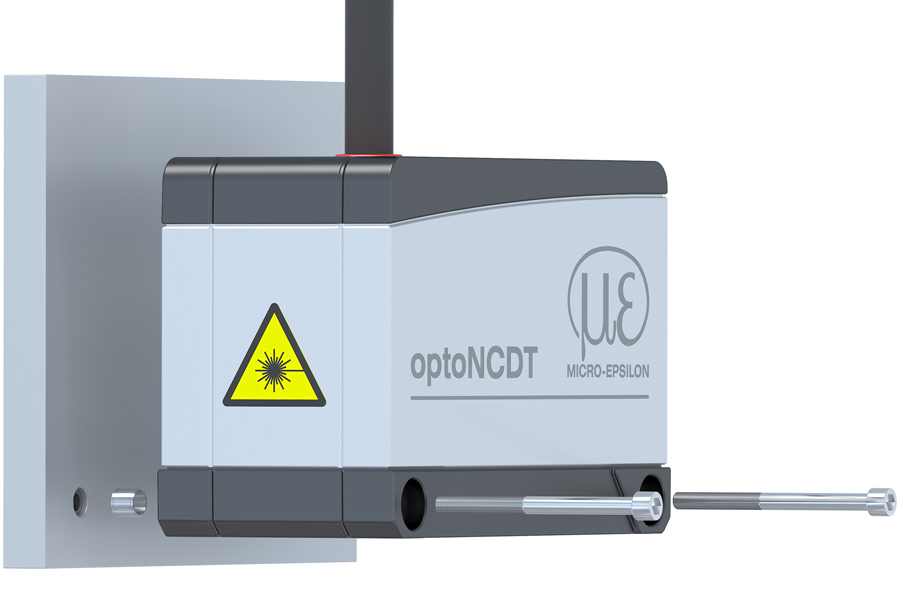

간편한 설치 및 초기 설정

센서 설치 시 피팅 슬리브를 이용해 센서를 자동으로 정확한 위치에 정렬시킬 수 있습니다. 이를 통해 센서를 간편히 교체할 수 있을 뿐만 아니라 측정 작업의 정밀도 역시 향상시킬 수 있습니다. 더불어 크기 역시 작기 때문에 본 레이저변위센서는 협소한 공간에서도 쉽게 설치할 수 있습니다.

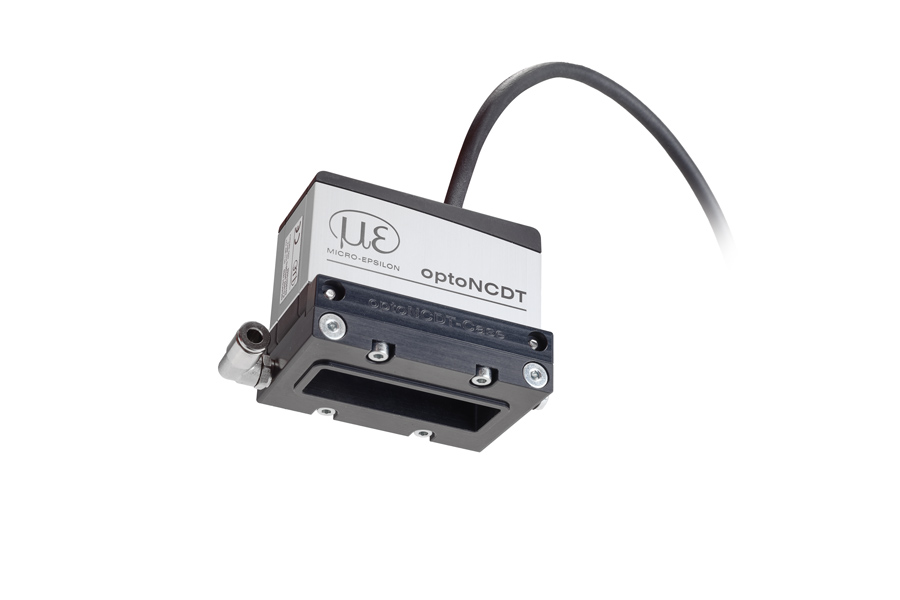

에어 퍼지 및 쿨링 기능을 갖춘 보호 하우징

레이저변위센서 optoNCDT 1900 시리즈의 경우, 컴팩트한 보호 하우징을 탈부착 할 수 있습니다. 하우징에는 에어 퍼지 기능이 탑재되어 있어 보호 창을 깨끗하게 유지할 수 있습니다. 또한 해당 에어 퍼지 기능을 이용해 센서를 냉각시킬 수 있습니다. 그 밖에도 센서 자체가 IP67 등급임에 따라 보호 하우징이 완전히 센서를 둘러싸고 있는 형태가 아닌 일부 노출되어 있는 형태를 보입니다.
