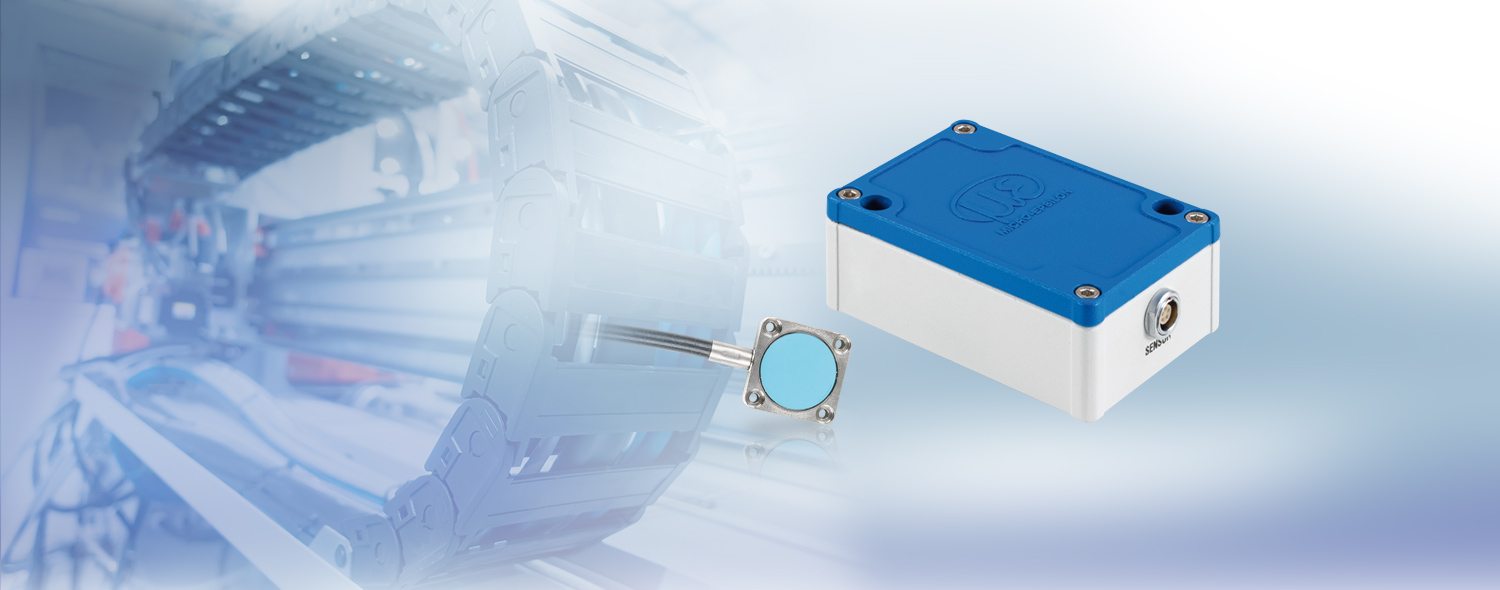

capaNCDT 61x4

드래그 체인 및 로봇에 적합

신호 전송 경로가 긴 경우 사용 가능한 액티브 정전용량변위센서

capaNCDT DT61x4는 변위, 거리, 위치를 측정하기 위한 정전용량변위센서입니다. 측정 시스템은 프리앰프가 내장된 센서, 견고한 내구성의 케이블, 컴팩트한 컨트롤러로 구성되어 있으며 현장에서 별도 캘리브레이션 없이 바로 사용할 수 있습니다. 측정 시스템의 케이블은 최대 15 m까지 지원되며 자동화 공정에 매우 적합합니다. 특히 capaNCDT 61x4는 드래그 체인이 사용되는 로봇 자동화 및 측정 작업에 적합하며 더 나아가 기계 제작 및 반도체 생산 공정에도 사용됩니다. 최적의 신호 품질을 보장하기 위해 고객이 희망하는 케이블 길이는 공장에서 캘리브레이션 되어 출하됩니다.

Get in touch with us!

Download now: catalogs, manuals, software

특징

측정 범위 (mm): 2
최대 직선성 2 µm
최대 분해능 0.3 µm
RS485 인터페이스 또는 아날로그 출력
최대 15 m의 신호 전송에 적합
드래그 체인 및 로봇에 사용하기 적합한 견고한 센서 케이블
유연한 케이블 배선으로 손쉬운 설치
센서 케이블이 움직이는 상태에서도 높은 신호 안정성을 제공

[]

문의하기

Micro-Epsilon Korea Ltd.

+82 31 602-8890

문의 양식

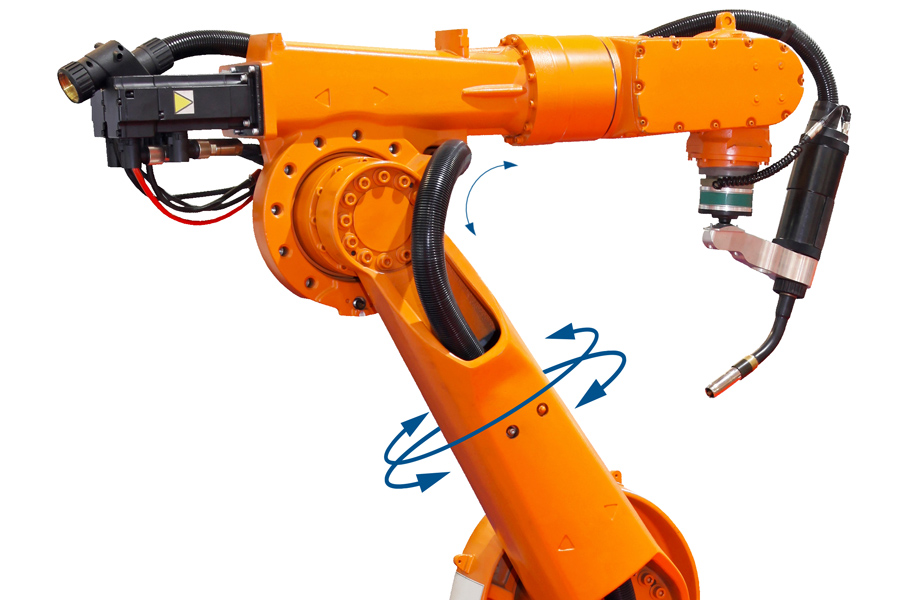

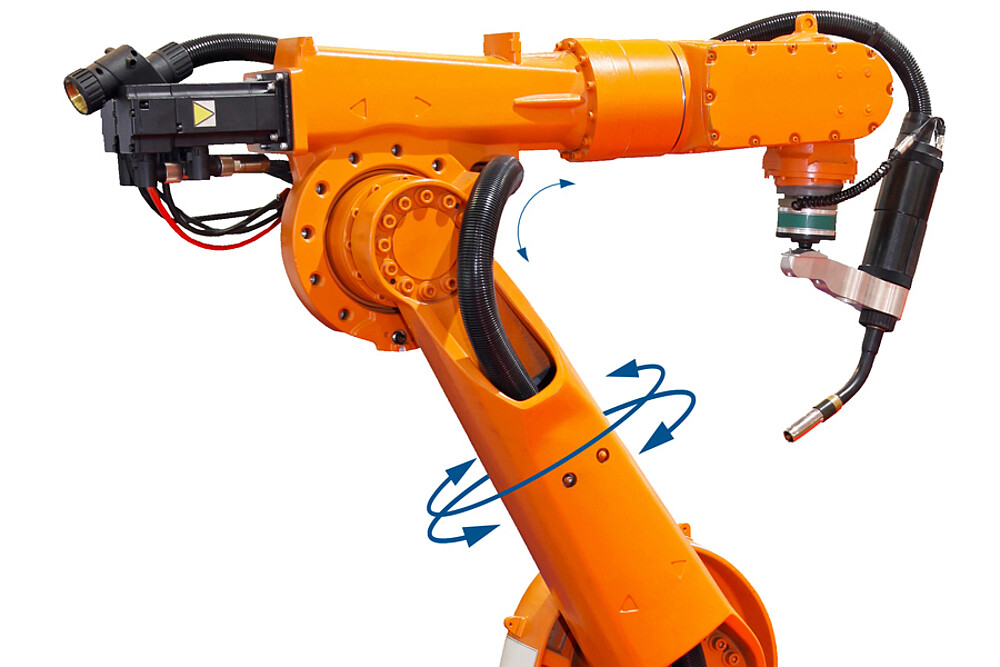

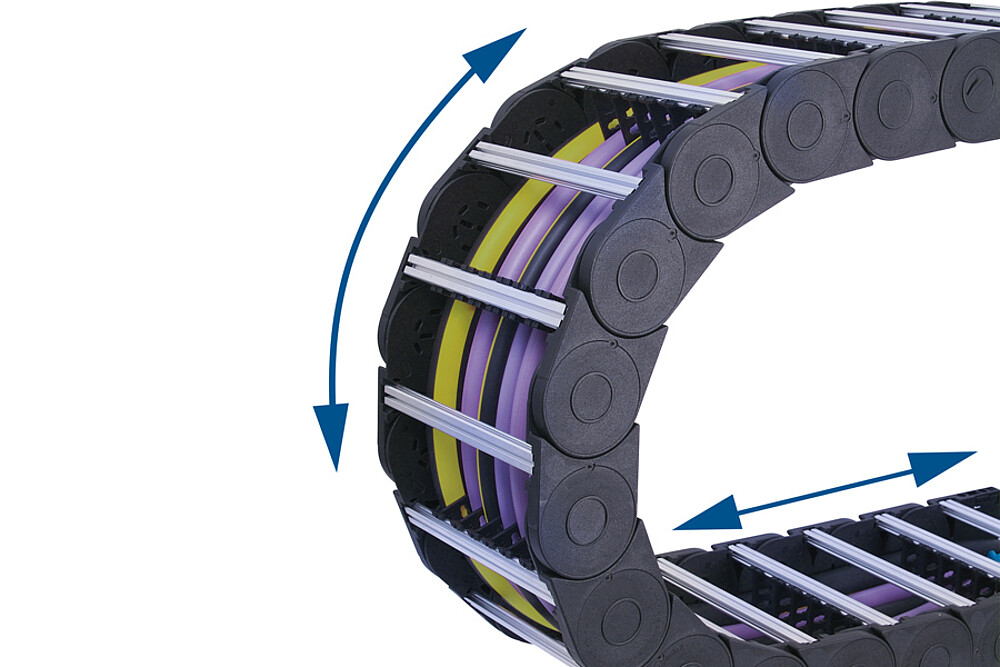

로봇 및 드래그 체인용으로 사용 가능한 견고한 내구성의 케이블

높은 유연성과 최대 15 m의 길이를 제공하는 견고한 내구성의 capaNCDT 61x4 케이블은 로봇 및 자동화 측정 작업에 매우 적합합니다.

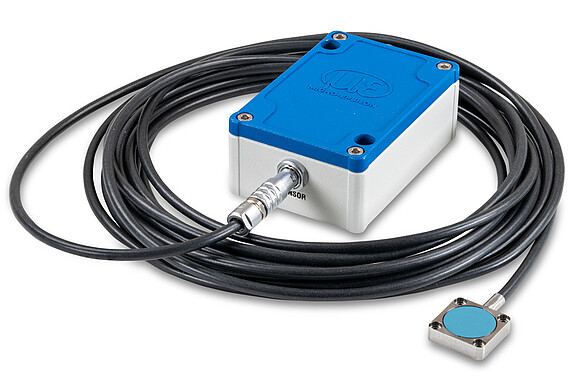

컴팩트한 사이즈 및 견고한 내구성의 플랫 타입 센서

액티브 플랫 타입 센서에는 스테인리스 스틸 하우징과 세라믹 센서 구성품이 탑재되어 있습니다. 센서 측에 케이블이 내장되어 있는 데 이는 다음과 같은 이점을 제공합니다.: 설치 공간 절약 및 센서의 기계적 안정성 향상

capaNCDT 6114 - Active capacitive measuring system with analog output

정전용량변위센서 capaNCDT 6114는 신호 전송 길이가 긴 경우 사용할 수 있다는 점을 활용해 다양한 용도로 활용 가능합니다. 해당 시스템에는 15 m 길이의 견고한 케이블이 장착되어 있어 드레그 체인과 로봇에 매우 적합합니다. 뿐만 아니라 센서 케이블의 움직임에도 높은 신호 안정성으로 정확한 측정값을 취득할 수 있습니다. 또한 capaNCDT 6114는 0 ~ 10 V의 아날로그 출력을 제공합니다.

특징

측정 범위 (mm): 2
최대 직선성 2 µm
최대 분해능 0.3 µm
아날로그 출력 0 ~ 10 V (합선 방지), 옵션: ±5 V, 10 ~ 0 V

다운로드

capaNCDT 6124 - Active capacitive measuring system with RS485 interface

정전용량변위센서 capaNCDT 6124는 신호 전송 길이가 긴 경우 사용할 수 있다는 점을 활용해 다양한 용도로 활용 가능합니다. 해당 시스템에는 15 m 길이의 견고한 케이블이 장착되어 있어 드레그 체인과 로봇에 매우 적합합니다. 뿐만 아니라 센서 케이블의 움직임에도 높은 신호 안정성으로 정확한 측정값을 취득할 수 있으며 capaNCDT 6124 측정 시스템은 디지털 RS485 인터페이스를 통한 아날로그 출력을 제공합니다.

특징

측정 범위 (mm): 2
최대 직선성 2 µm
최대 분해능 0.3 µm
RS485 인터페이스

다운로드

인터페이스 및 신호 처리 장치

IF1032/ETH

신호 전송 경로가 긴 경우 사용 가능한 액티브 정전용량변위센서

특징

로봇 및 드래그 체인용으로 사용 가능한 견고한 내구성의 케이블

컴팩트한 사이즈 및 견고한 내구성의 플랫 타입 센서
