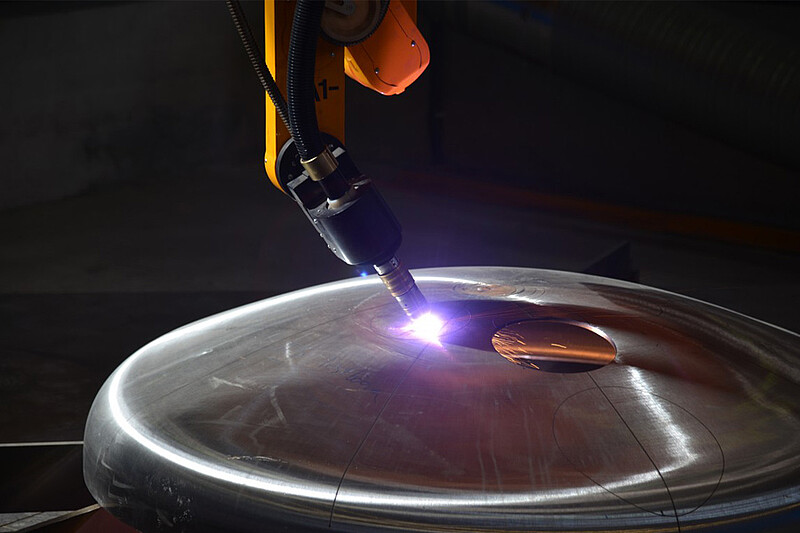

플라즈마 절단 전 대상체의 3D 측정

이처럼 대형 돔을 빠르고 완전 자동화된 상태로 매우 정확하게 가공하려면 생산 라인 내에서 돔의 형상과 정확한 위치를 파악해야 합니다. 돔의 CAD 데이터는 실제 치수와 몇 센티미터 차이가 나는 경우가 많기 때문에, scanCONTROL 2900 레이저스캐너를 사용하여 가공 전에 커버의 3D 프로파일을 측정합니다. 이후 스캐너와 연결된 6D 스캐너 위치 시스템에서 생성된 2D 데이터를 기반으로 정확한 치수를 산출합니다. 스캐닝 공정은 최대 60 m/min의 속도로 빠르게 진행됨에 따라 대상체의 실제 형상을 얻기 위해 신뢰할 수 있는 하드웨어 트리거가 필요합니다.

Micro-Epsilon사의 레이저스캐너는 컴팩트한 설계, 내장형 전자 장치, 빠른 속도를 갖추고 있어 인라인 통합에 적합합니다. 또한, 고성능 스캐너는 반사 특성이 다른 금속 소재에서도 50 µm/m의 높은 반복성을 제공합니다.
