전극 필름의 두께 측정에 사용되는 확장 가능한 시스템
Micro-Epsilon사의 두께 측정 시스템은, 두께 측정과 관련하여 충족되어야 하는 여러 조건을 지닌 분야는 물론 코팅 공정에도 사용 가능합니다. 특히 C 프레임 타입의 thicknessCONTROL은 건식 코팅 공정과 같은 매우 열악한 환경에 사용할 수 있도록 설계되었습니다. 프레임의 내구성이 매우 견고함은 물론 내장된 온도 보정 기능을 활용해 주변 온도가 높은 경우에도 정확도를 보장합니다. 또한 해당 시스템은 최대 8개의 측정 트랙을 활용하여 다양한 종류의 필름 너비를 측정하고 사용 환경에 맞게 설계를 변경할 수 있습니다.

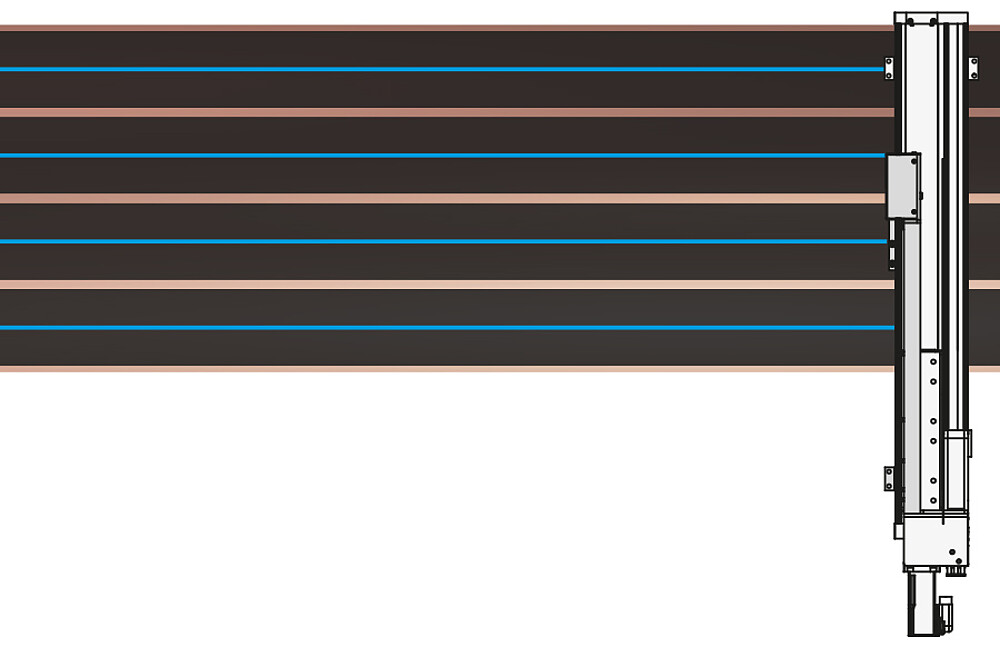

최대 8개 트랙의 두께 측정에 적합

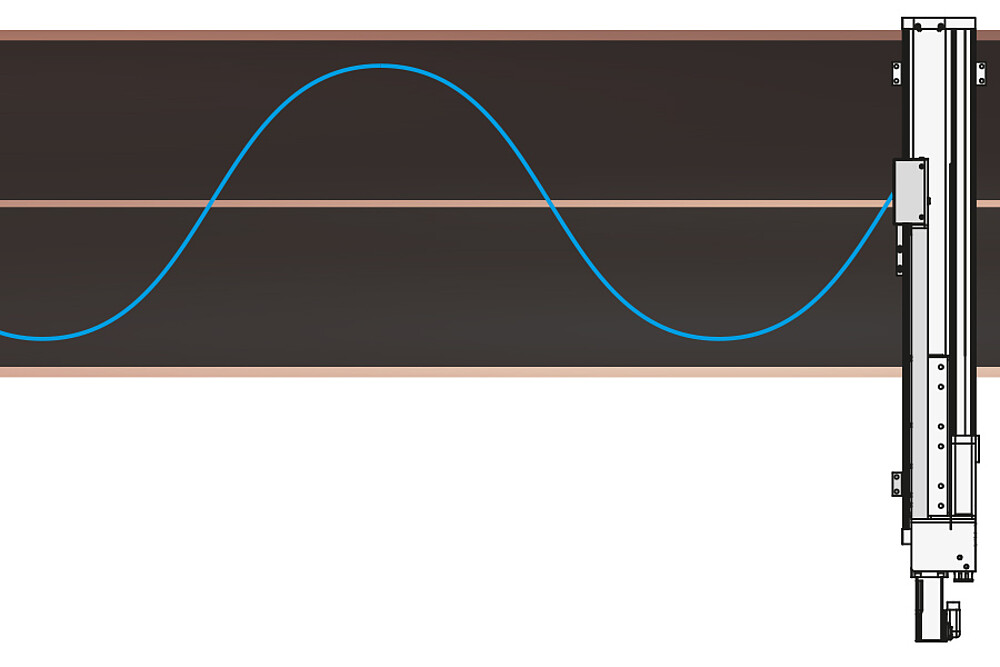

thicknessCONTROL은 가령 중심선 (중심부 두께)이나 엣지의 두께를 측정하기 위해 트랙을 고정한 상태에서 사용할 수 있습니다. 뿐만 아니라 해당 센서 시스템을 이동하면서 코팅된 배터리 필름의 두께를 측정할 수 있습니다. 또한 시스템에 여러 센서를 설치하여 최대 8개의 트랙을 동시에 측정할 수 있습니다.
강력한 분석 및 제어 소프트웨어

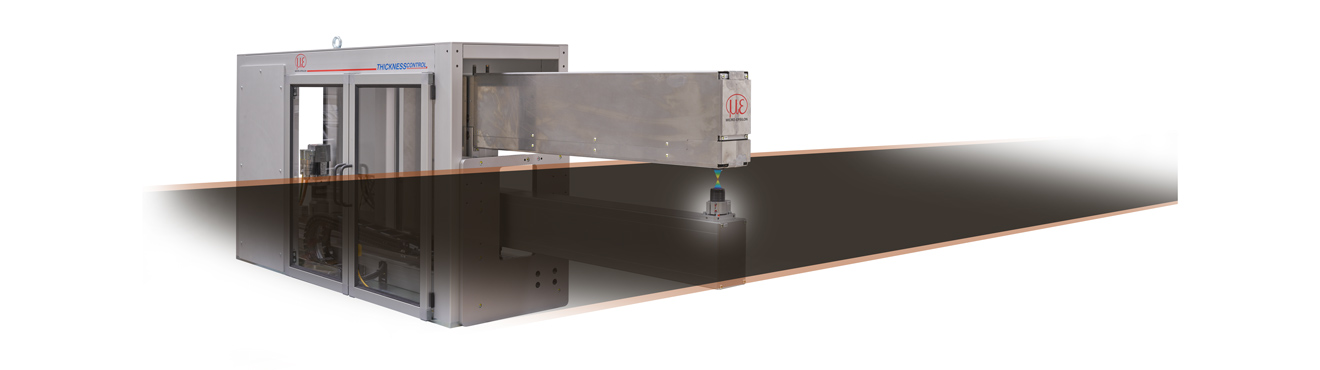

thicknessCONTROL 시스템은 모터 제어 기능을 갖춘 일체형 선형 장치, 컴팩트한 버스 단자함, 자동 캘리브레이션 장치, 그리고 소프트웨어가 사전 설치된 멀티 터치 PC로 이루어져있습니다. 소프트웨어는 다양한 측정 모드를 지원하는 데, 가령 트랙이 고정된 상태에서 대상체의 두께를 측정하는 경우나 두께 프로파일을 측정하는 경우, 또는 시간에 따른 데이터의 변화 측정, SPC 패키지 및 측정 시스템의 기능을 자동으로 검사하는 상황에 맞는 모드를 지원합니다.
건식 코팅 공정에서도 고정밀한 두께 측정을 실현

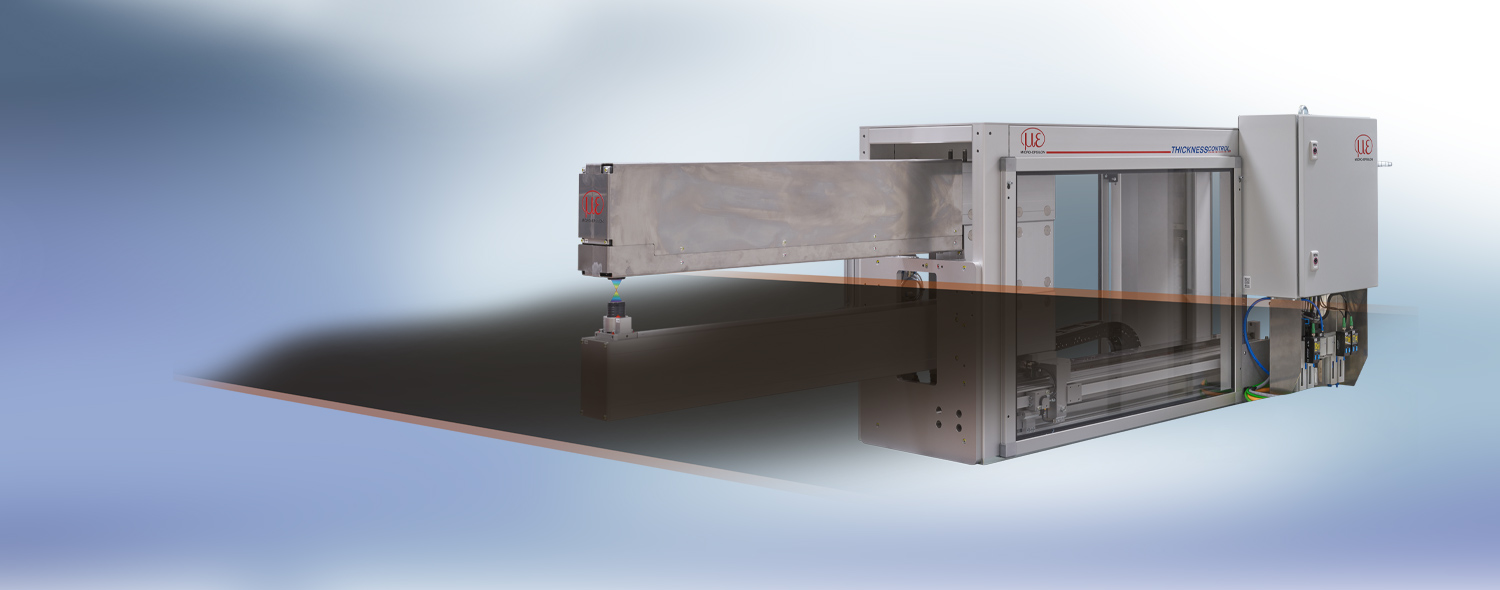

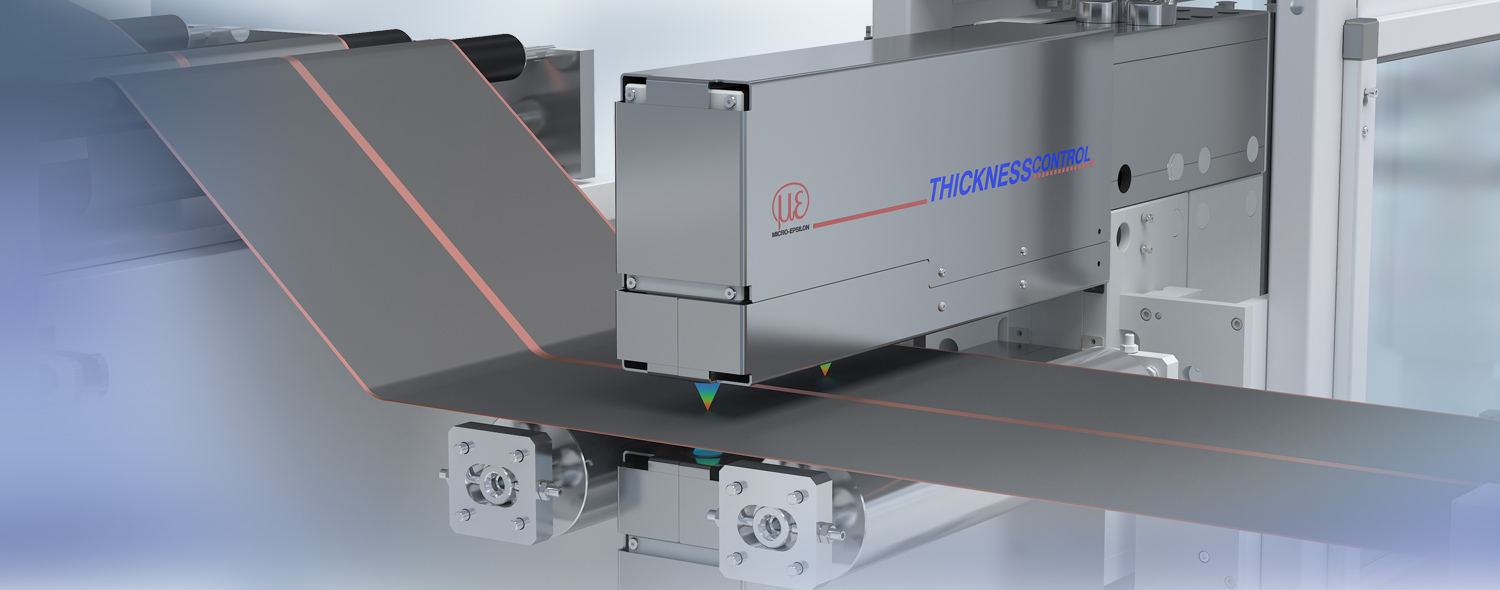

thicknessCONTROL BTG8702 2C.4K는 2개의 견고한 측정 프레임으로 구성되어 있는 데 각 프레임에는 공초점변위센서 8대가 설치되어 있습니다. 따라서 총 너비가 1.6 m인 코팅 필름의 총 8개 트랙을 모니터링 할 수 있습니다. 특히 내구성이 매우 우수한 까닭에 해당 시스템은 건식 코팅 공정에서도 오랜 시간 동안 우수한 정밀도를 자랑하며 측정할 수 있습니다. 그 밖에도 두 개의 측정 프레임을 지정된 위치로 이동시켜 전자동 캘리브레이션을 수행할 수 있습니다.
